Код: 24193

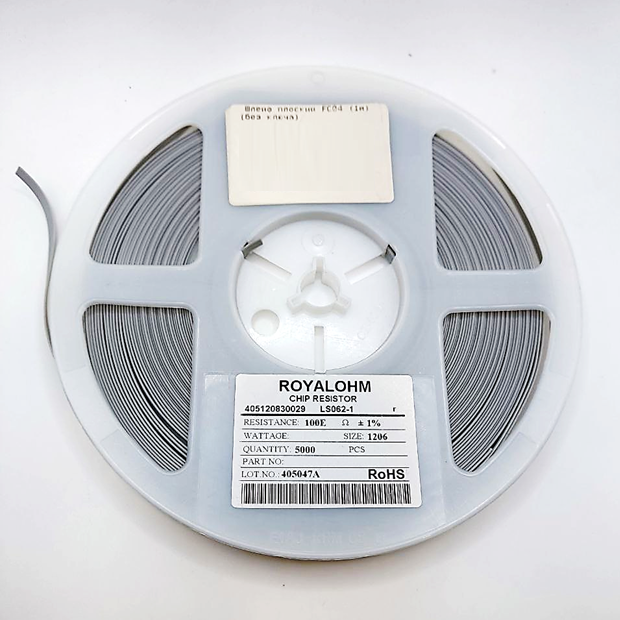

Шлейф плоский FC04 (1м) (без ключа)

Ціна за 1 шт.

5.30 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

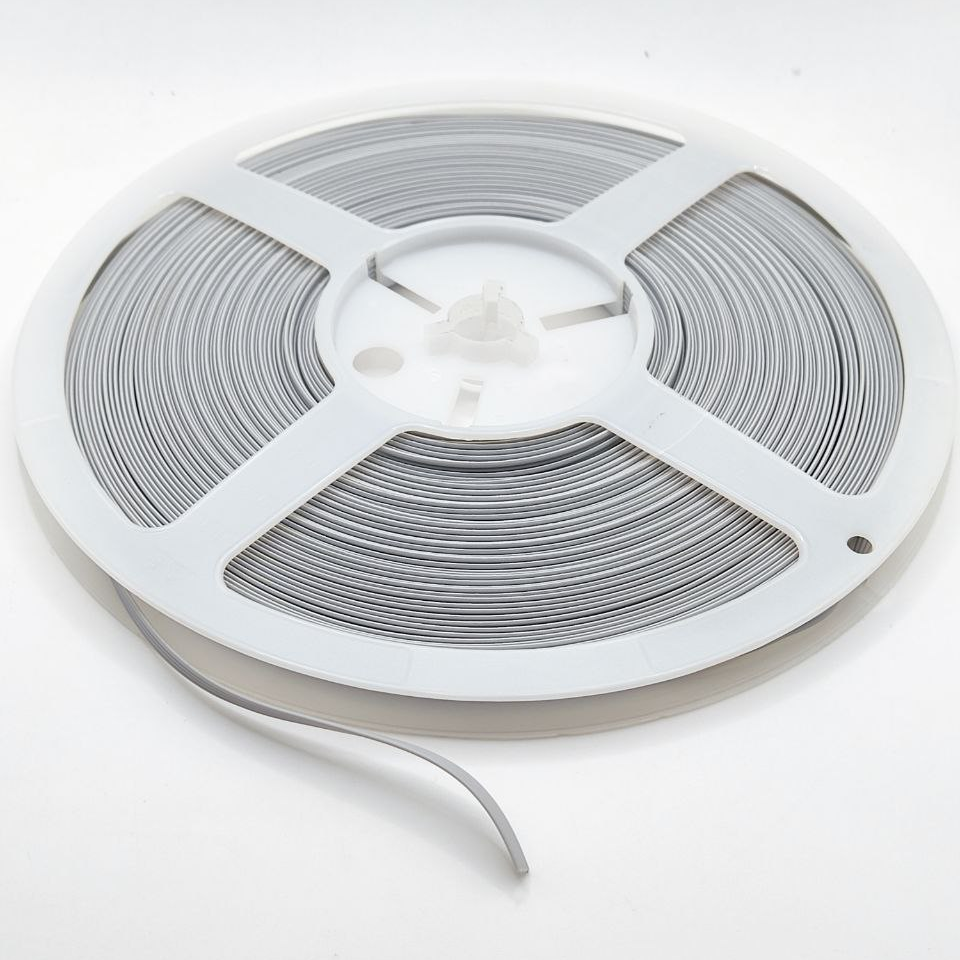

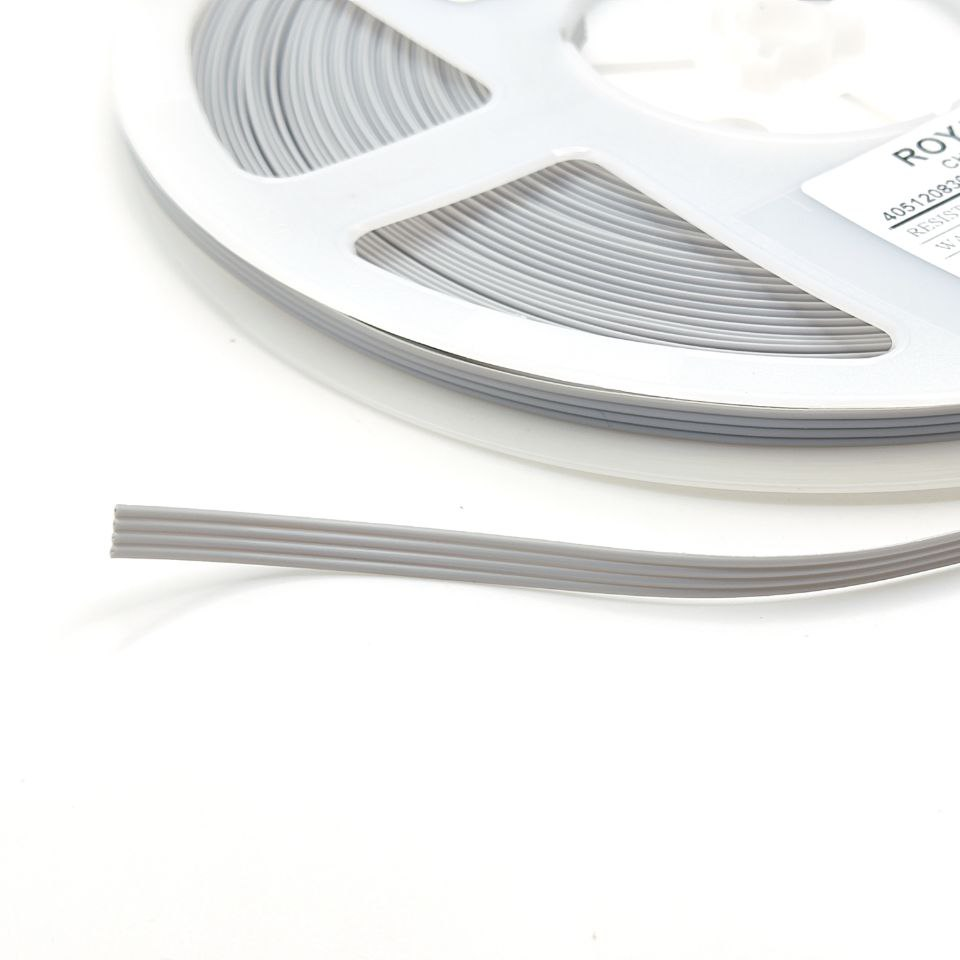

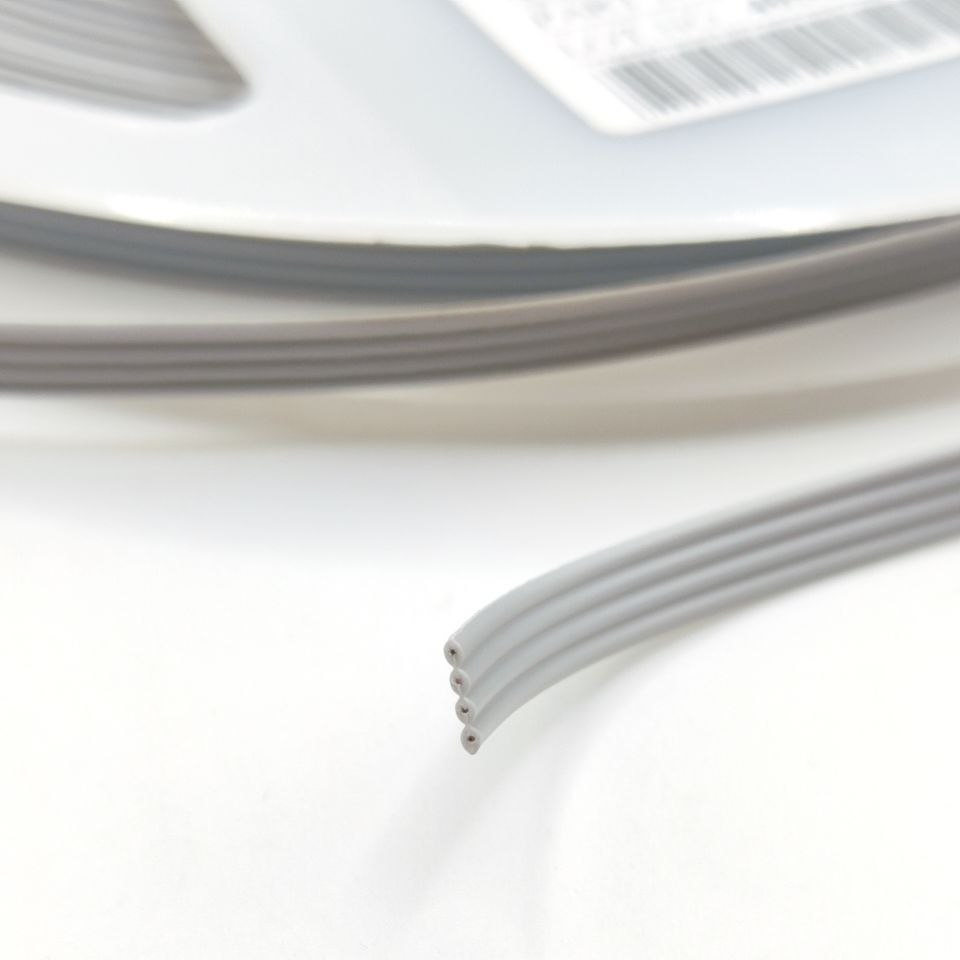

Шлейф плоский FC04 (1м) (без ключа)

Плоский шлейф FC04 призначений для з’єднання електронних модулів, плат, сенсорів та інших пристроїв у схемах з низьковольтним живленням. Використовується у пристроях автоматизації, комп’ютерній техніці, мікроконтролерних системах і вимірювальному обладнанні. Завдяки гнучкій конструкції та малому кроку провідників (1,27 мм) шлейф забезпечує компактне, надійне й впорядковане підключення.

Особливості:
🔹 Плоска конструкція з 4 жилами дозволяє легко виконувати паралельне з’єднання між платами та роз’ємами.
🔹 Провідники виконані з тонкого мідного дроту стандарту AWG28 (0,0804 мм²), що гарантує стабільну провідність і мінімальні втрати сигналу.
🔹 Ізоляція з високоякісного ПВХ забезпечує захист від механічних пошкоджень, стирання та впливу температур.
🔹 Крок між провідниками — 1,27 мм, що відповідає стандартним IDC-конекторним системам.
🔹 Відсутність маркування дозволяє використовувати шлейф у випадках, де не потрібна фіксована полярність першої жили.
🔹 Сумісний із більшістю роз’ємів типу FC, IDC, DIP, ZIF тощо.
🔹 Має сертифікацію UL і CSA, що підтверджує відповідність міжнародним стандартам безпеки.
🔹 Використовується для передавання сигналів, живлення та даних у низьковольтних системах.

Переваги:
✔ Гнучкість і компактність для монтажу в обмеженому просторі.
✔ Висока електрична надійність і стабільність параметрів.
✔ Простота різання та опресування в конектори IDC.
✔ Підвищена термостійкість до +105°C.
✔ Сертифікована якість UL/CSA.

Застосування:
✅ З’єднання між друкованими платами.
✅ Внутрішні підключення у комп’ютерах, приладах та контролерах.
✅ Системи автоматизації, робототехніка, DIY-проекти.
✅ Кабельні збірки з роз’ємами FC, IDC, DIP.

Інструкція до використання:
1️⃣ Відріжте необхідну довжину шлейфа.
2️⃣ Вирівняйте і зафіксуйте кінці перед опресуванням у роз’ємах.
3️⃣ Підключіть шлейф до відповідних конекторів, дотримуючись полярності (якщо визначена).
4️⃣ Перевірте електричний контакт і цілісність ізоляції перед використанням.

Заходи безпеки:
⚠️ Не перевищуйте допустимі параметри струму та напруги (1 А, 300 В).
⚠️ Уникайте тривалого впливу температур понад +105°C.
⚠️ Не допускайте перегинів із малим радіусом — це може пошкодити ізоляцію.

Технічні характеристики:
⚙️ Модель: FC04
⚙️ Тип: плоский шлейф без ключа
⚙️ Кількість жил: 4
⚙️ Матеріал провідників: мідь (AWG28, 0,0804 мм²)
⚙️ Крок між жилами: 1,27 мм
⚙️ Ізоляція: ПВХ, сірий колір
⚙️ Довжина: 1 м
⚙️ Максимальна напруга: 300 В
⚙️ Номінальний струм: 1 А (при +10°C)
⚙️ Робоча температура: до +105°C
⚙️ Імпеданс: 105 Ом
⚙️ Ємність: 45,9 пФ/м (при 1 МГц)
⚙️ Затримка сигналу: 4,9 нс/м
⚙️ Сертифікація: UL, CSA
