Код: 23770

ШІМ-регулювання електронної плати керування високої напруги високої потужності

Ціна за 1 шт.

98.60 грн

В
                                                                    наявності 2
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (2 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

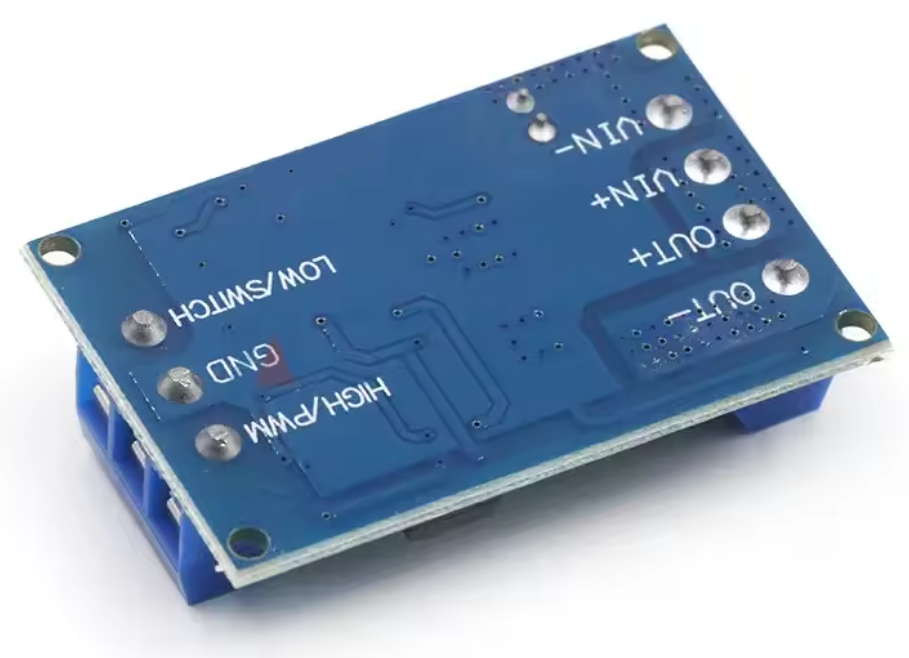

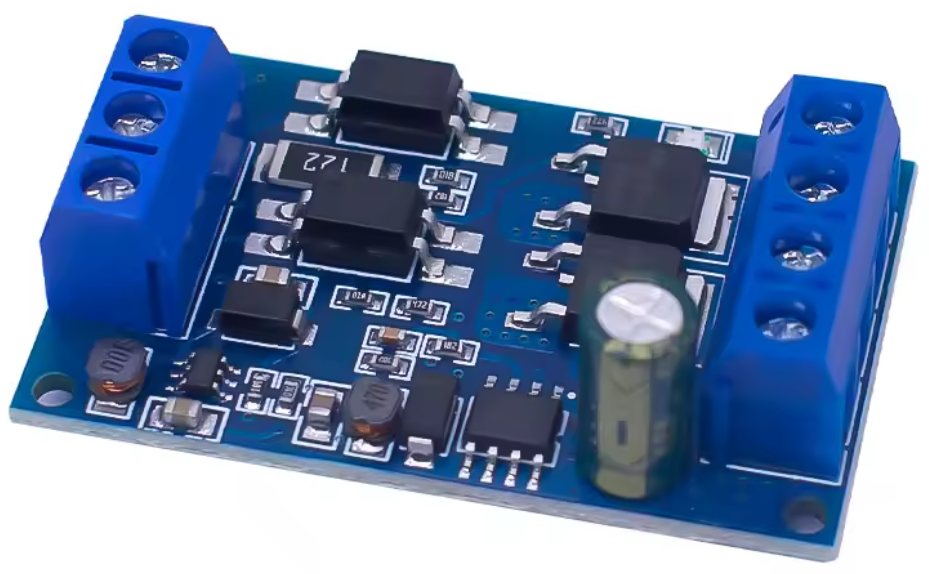

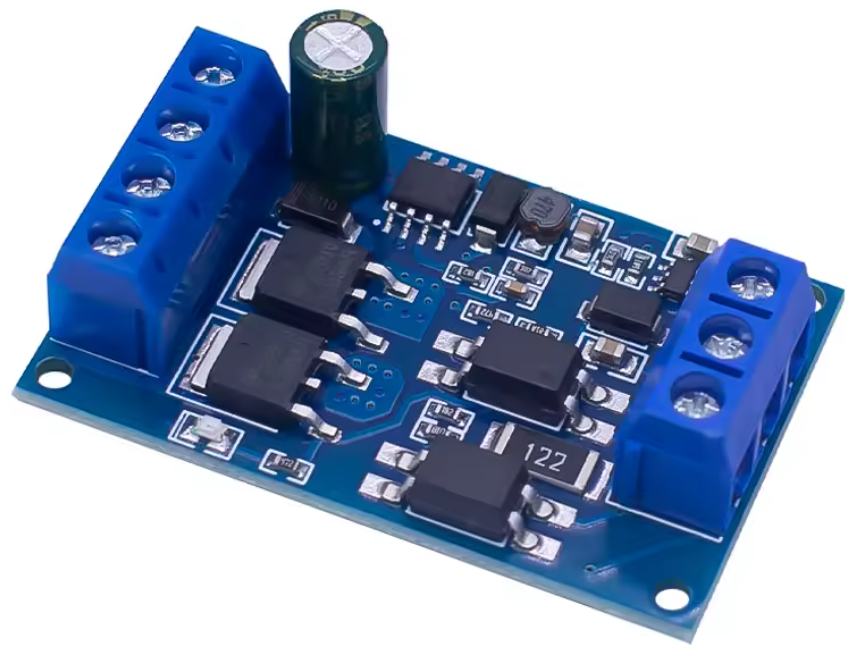

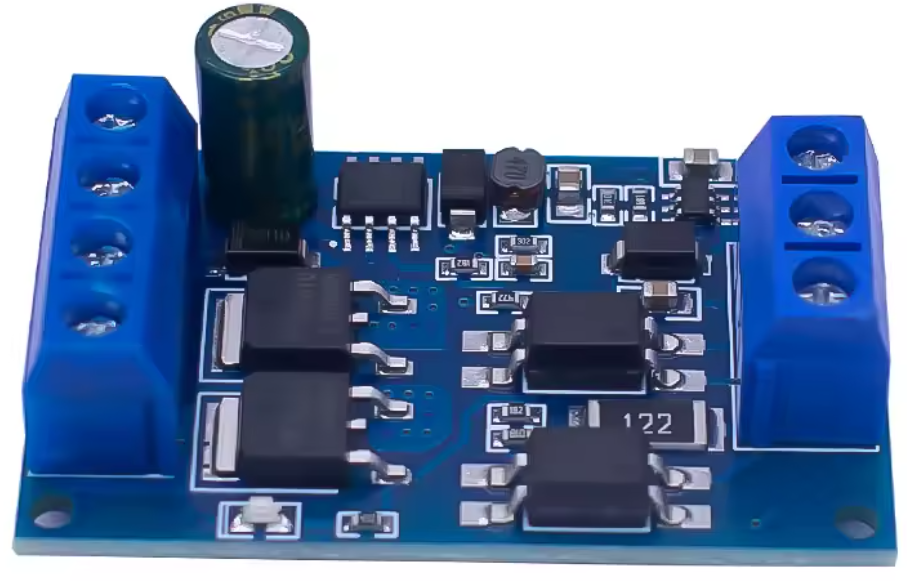

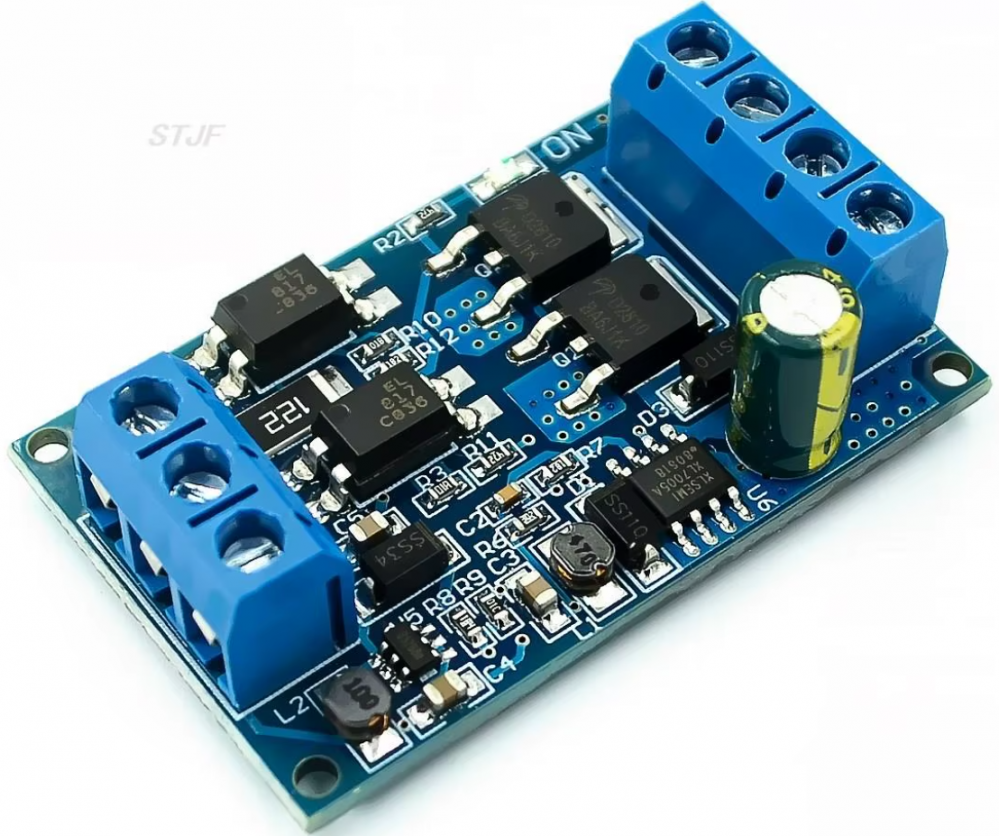

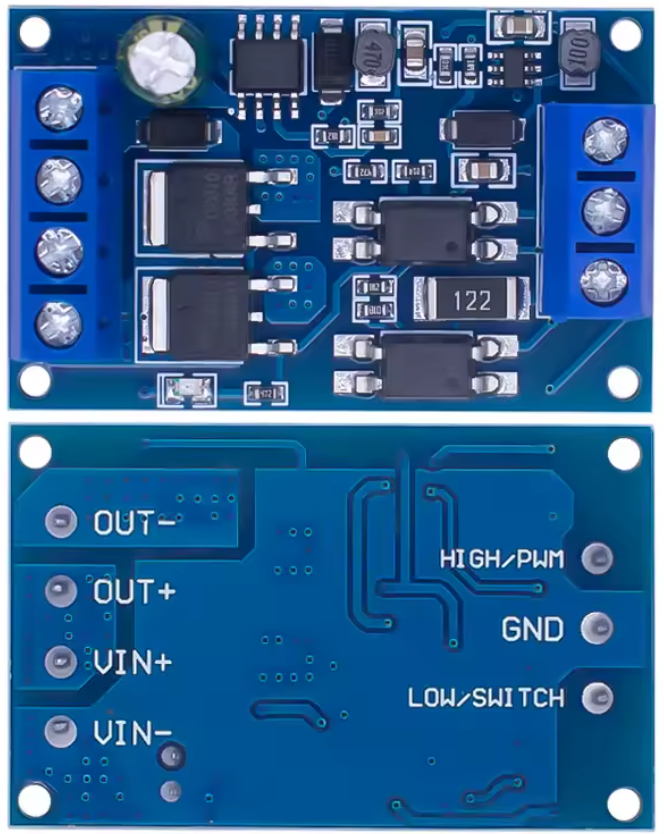

ШІМ-регулювання електронної плати керування високої напруги високої потужності

Цей компактний, але потужний модуль ШІМ-регулювання з подвійним MOSFET і широким діапазоном робочої напруги дозволяє безпечно та ефективно керувати навантаженням до 600 Вт. Модуль підтримує як високорівневе, так і низькорівневе тригерне керування, а також ШІМ-сигнали до 2.5 кГц, що забезпечує гнучке застосування у системах автоматизації, керування двигунами, світлодіодним освітленням та іншими пристроями постійного струму.

Особливості:
🔹 Підтримка кількох типів керування: високий рівень (3–24В), низький рівень (0–0.6В), перемикач, ШІМ
🔹 Вхід керування сумісний з мікроконтролерами, PLC, джерелами живлення та іншими цифровими пристроями
🔹 Частота ШІМ-сигналу: 0–2.5 кГц
🔹 Подвійний імпортований MOSFET з активним розподілом струму для стабільної роботи
🔹 Внутрішній опір мінімальний — забезпечує високий ККД та низьке тепловиділення
🔹 Робоча напруга: DC 4–60В
🔹 Струм до 10А при кімнатній температурі, до 15А при додатковому охолодженні
🔹 Потужність навантаження до 600 Вт
🔹 Робоча температура: –40…+85°C
🔹 Компактні розміри: 46.6 × 29.3 × 15 мм

Переваги:
✔ Підтримка ШІМ-регулювання для плавного керування яскравістю або обертами
✔ Захист MOSFET: недопустимий сигнал в межах 0.6–3.0В автоматично блокується — уникнення перегріву або пошкодження
✔ Надійна робота з високонавантаженими пристроями
✔ Працює в широкому температурному діапазоні
✔ Простота інтеграції з існуючими контролерами або джерелами сигналу

Застосування:
✅ Керування постійно-струмовими двигунами
✅ Регулювання яскравості світлодіодних стрічок
✅ Ввімкнення/вимкнення насосів та електроклапанів
✅ Використання у DIY-електроніці, PLC-системах, автоматизованих системах
✅ Контроль високопотужного навантаження за допомогою мікроконтролера (Arduino, STM, ESP тощо)

Технічні характеристики:
⚙️ Робоча напруга: DC 4–60В
⚙️ Максимальний струм: 10А (без охолодження), до 15А (з охолодженням)
⚙️ Потужність: до 600 Вт
⚙️ Вхід керування:
– Високий рівень: DC 3.0–24В (MOS відкритий)
– Низький рівень: DC 0–0.6В (MOS відкритий)
⚙️ Заборонений вхідний діапазон сигналу: 0.6–3.0В
⚙️ Підтримка ШІМ: Частота 0–2.5 кГц
⚙️ Робоча температура: –40…+85°C
⚙️ Розміри: 46.6 × 29.3 × 15 мм

Комплектація:
📦 Модуль електронного ШІМ-регулювання з подвійним MOSFET — 1 шт.

Цей модуль — чудове рішення для керування високопотужними навантаженнями у системах автоматизації, дозволяючи точно регулювати струм або напругу з мінімальними втратами та максимальним захистом від помилок сигналу.
