Шим-регулятор XY-PWM1

Опис

Технические характеристики XY-PWM1:

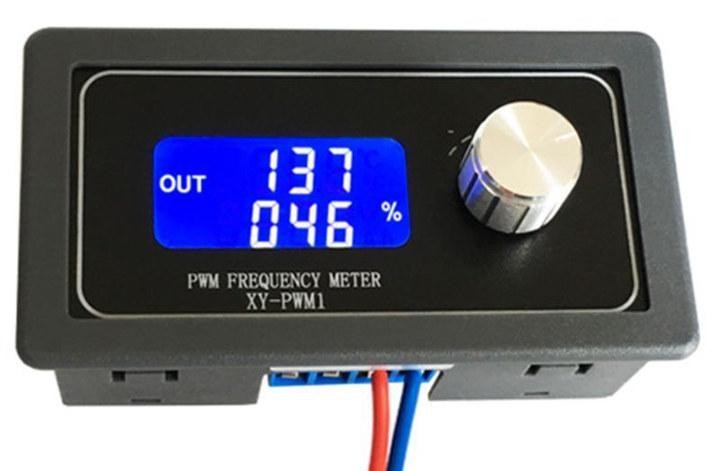

• ЖК-дисплей, показывающий частоту и коэффициента заполнения
• Диапазон напряжения – DC 3.3 В — 30 В
• Диапазон частот
  • Нормальный режим: от 1 Гц до ~ 150 кГц
  • Точный режим: от 1 Гц до ~15 кГц
• Точность частоты: 2%
• Точность коэффициента заполнения
  • 1% в нормальном режиме
  • 0.1% в точном режиме
• Диапазон коэффициента заполнения – от 0.00% до -100%
• Выходной ток – около 5-30 мА
• Размеры – 79 x 43 x 37 мм
• Диапазон температур – от -40℃ до ~85℃
• Относительная влажность – от 0% до ~95% без конденсации

Типичный рабочий процесс выглядит следующим образом:

1. Подключить к источнику питания
2. Для переключения в нормальный или точный режим нажмите на вращающий переключатель и держите его около секунд 10
3. Чтобы установить частоту нажмите кратковременно на вращающий переключатель и путем прокрутки измените его значение
4. Чтобы настроить коэффициента заполнения нажмите на вращающийся переключатель и держите его 2 секунд
5. Чтобы сохранить установленные параметры нажмите на вращающийся переключатель и держите его 5 секунд
6. Тестирование

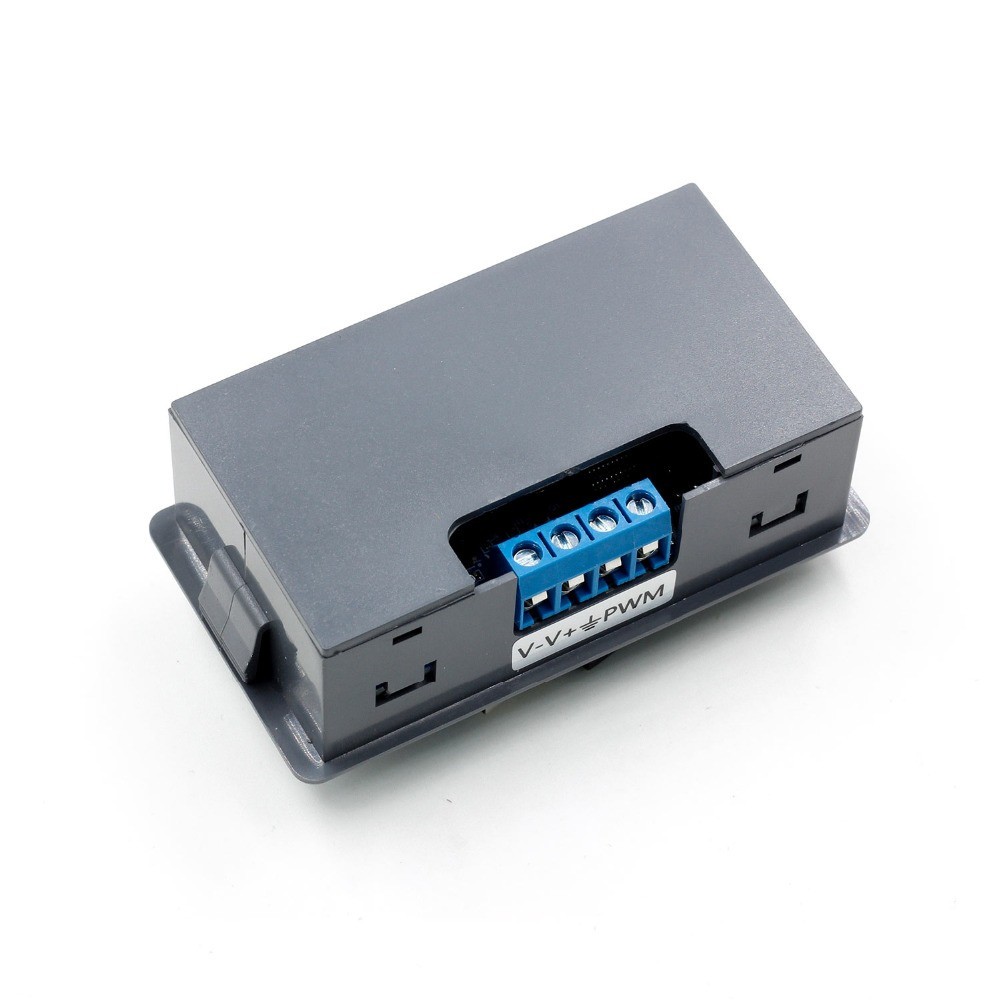

7. Отключите питание и подключите нагрузку для использования модуля

Он имеет очень интересный способ отображения частот на дисплее при 100 кГц или выше:

• Отображение на дисплее ‘100’ означает, что выходная частота ШИМ составляет 100 Гц
• Отображение на дисплее ‘1.91’ означает, что выходная частота ШИМ составляет 1,91 кГц
• Отображение на дисплее ‘52.1’ означает, что выходная частота ШИМ составляет 52,1 кГц
• Отображение на дисплее ‘1.3.4’ означает, что выходная частота ШИМ составляет 134 кГц

Данный тип инструмента может использоваться для генерации прямоугольных импульсов, для управления двигателями, а также в качестве диммера или регулятора скорости и так далее.
