Код: 24299

ШИМ-контролер CCM5D цифровий 6-30V, 0-100%, 8A

Ціна за 1 шт.

167.50 грн

В
                                                                    наявності 9
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (9 шт).

Оптом і в роздріб

Оптові ціни

151.30 грн./шт.

при замовленні від 3 шт.

Способи оплати Умови повернення Графік роботи

Опис

ШИМ-контролер CCM5D цифровий 6-30V, 0-100%, 8A

Цифровий ШІМ-контролер керування двигуном PWM CCM5D (6–30 В, 0–100%, 8A) — це універсальний модуль для плавного регулювання швидкості постійних двигунів, яскравості підсвітки, світлодіодів та інших навантажень, що працюють у межах зазначеної напруги. Пристрій базується на мікроконтролері 8S003F3P6 і забезпечує точне регулювання за допомогою імпульсно-широтної модуляції. Завдяки цифровій індикації та виносному керуванню модуль зручний у практичному використанні та налаштуванні.

Особливості:

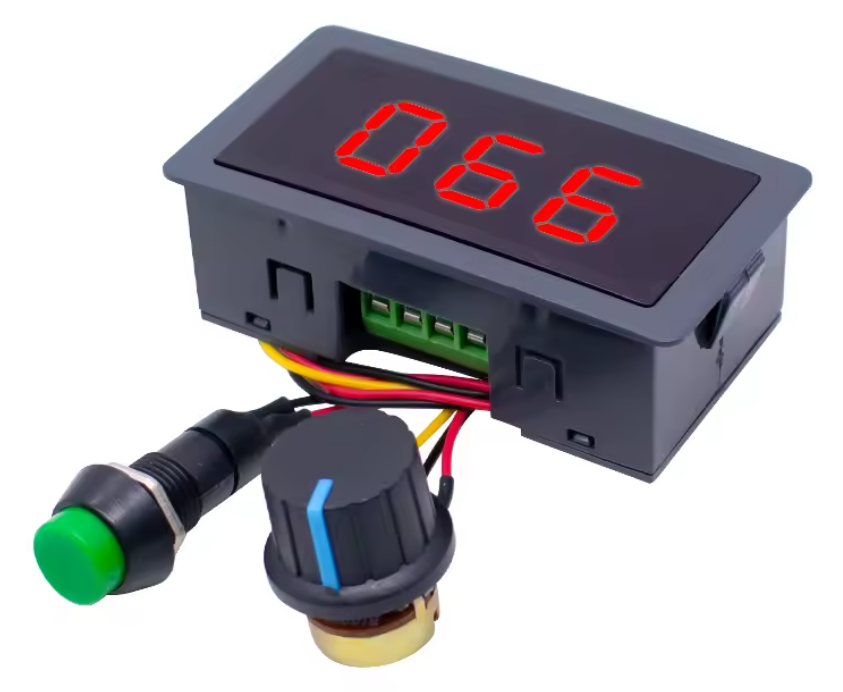

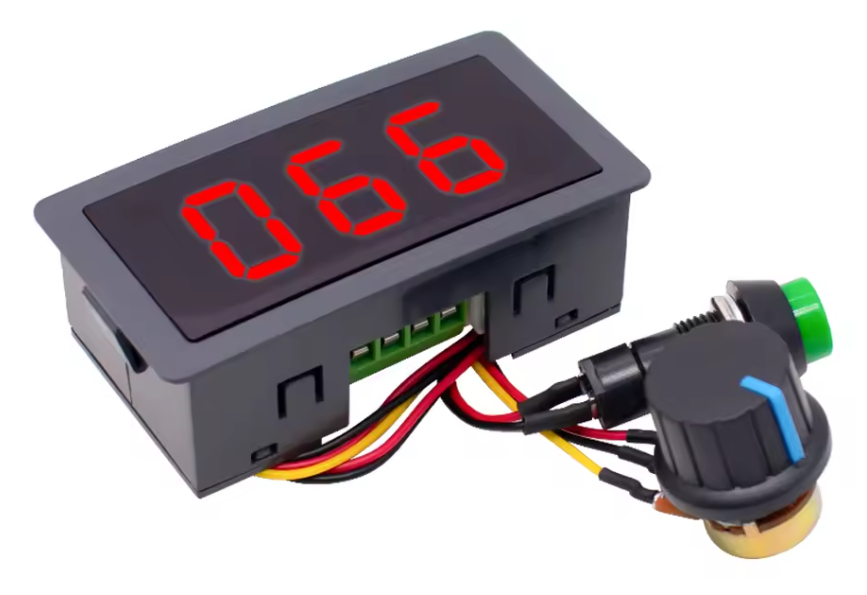

🔹 Оснащений трирозрядним семисегментним цифровим дисплеєм для відображення параметрів роботи.
🔹 Використовує високочастотний ШІМ-сигнал із частотою 16 кГц, що зменшує шум і пульсації на виході.
🔹 Підтримує струм навантаження до 8 А (рекомендовано не більше 5 А для стабільної роботи).
🔹 Робоча напруга живлення — від 6 до 30 В постійного струму.
🔹 Має змінний резистор (100 кОм) для плавного регулювання швидкості або яскравості у межах 0–100%.
🔹 Підтримує зовнішнє керування за допомогою кнопки (роз’єм SET) та потенціометра (роз’єм POT).
🔹 Може працювати в системах з реверсом обертання двигуна (зміна полярності MOTOR+ / MOTOR−).
🔹 Вбудований стабілізатор 78M05 забезпечує стабільну роботу мікроконтролера при зміні напруги живлення.
🔹 Міцний пластиковий корпус захищає електроніку від пошкоджень, пилу та механічного впливу.
🔹 Підтримується зовнішнє аналогове керування за допомогою напруги 0–10 В (при від’єднаному потенціометрі).

Переваги:
✔ Цифрове керування з високою точністю регулювання.
✔ Захист від короткого замикання за рахунок MOSFET IRLR7843.
✔ Підходить для роботи з більшістю двигунів постійного струму.
✔ Компактний корпус і просте підключення.
✔ Виносний потенціометр і кнопка — зручність монтажу та керування.
✔ Може використовуватись для промислових або побутових регуляторів швидкості.

Застосування:
✅ Регулювання швидкості двигунів постійного струму.
✅ Регулювання яскравості освітлення або підсвітки РК-дисплеїв.
✅ Системи керування вентиляторами, насосами, нагрівальними елементами.
✅ Лабораторні стенди для регулювання навантаження.
✅ Системи автоматизації та робототехніки.

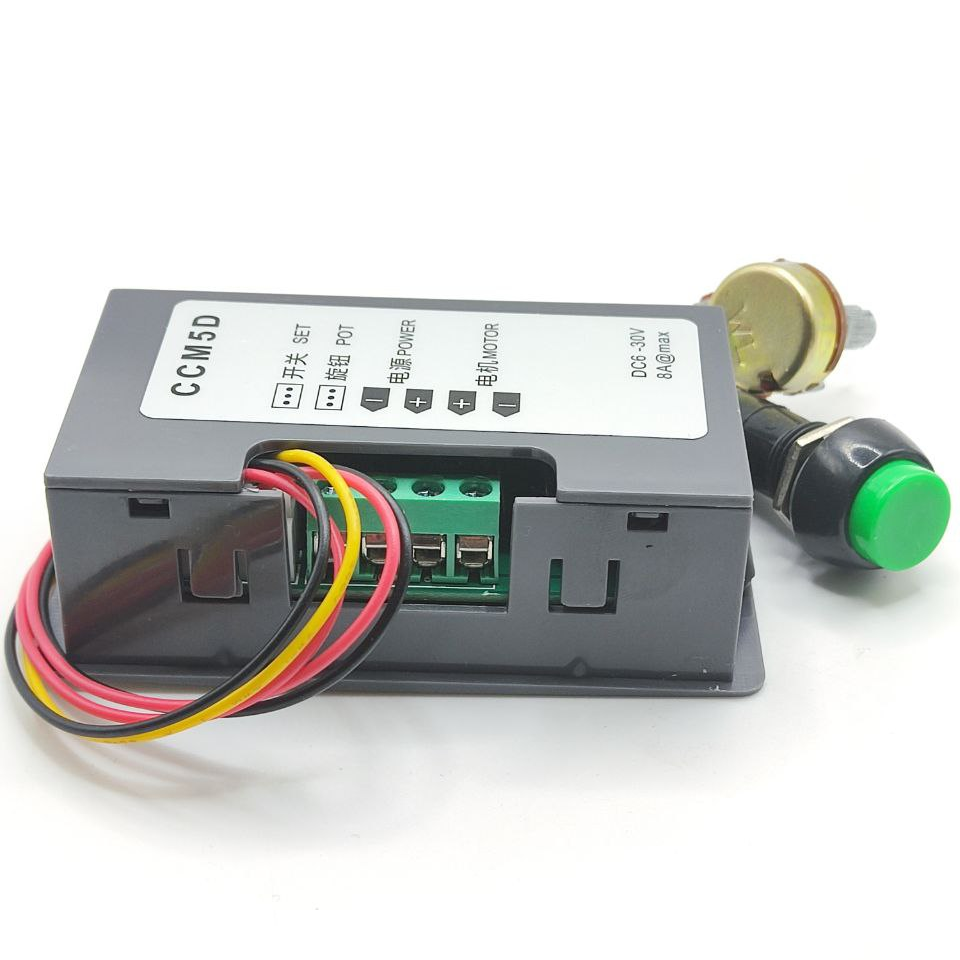

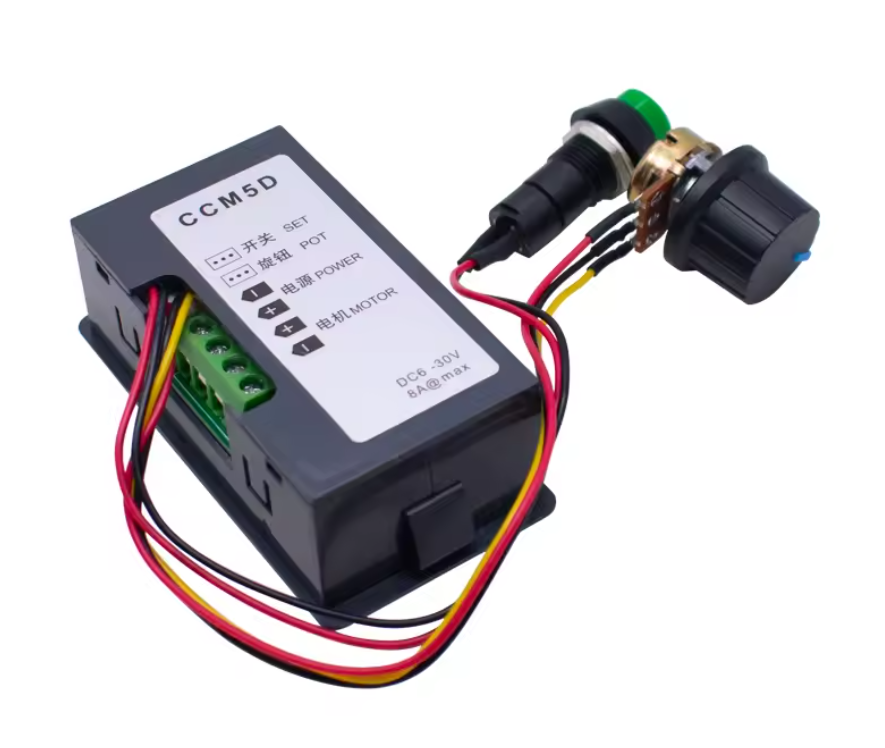

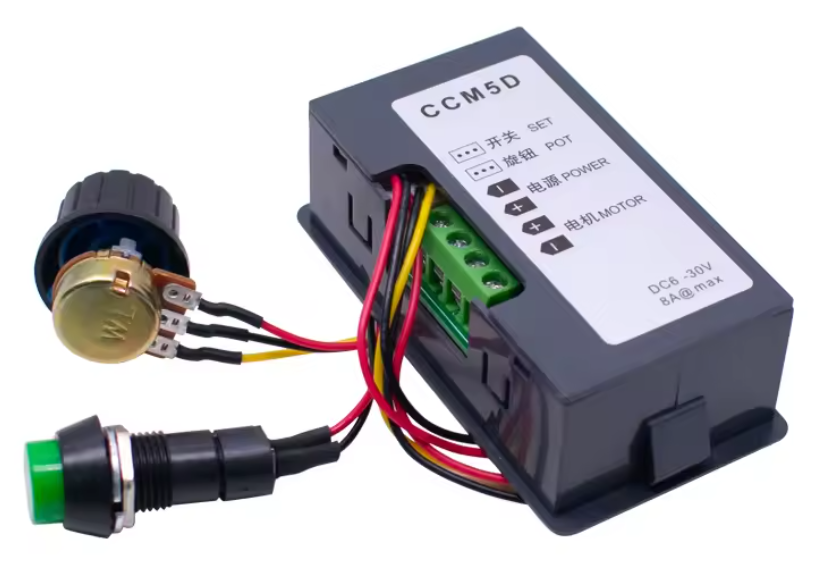

Опис інтерфейсів:
🔸 POWER+ — вхід живлення (6–30 В DC).
🔸 POWER− — загальний мінус живлення.
🔸 MOTOR+ — позитивний вихід до навантаження (двигуна).
🔸 MOTOR− — негативний вихід до навантаження.
🔸 SET — роз’єм для кнопки керування (увімкнення/вимкнення).
🔸 POT — роз’єм для змінного резистора (регулювання ШІМ).

Інструкція до використання:
1️⃣ Під’єднайте джерело живлення (6–30 В DC), дотримуючись правильної полярності.
2️⃣ Переконайтеся, що двигун не підключено зворотно; переполюсування може вивести модуль із ладу.
3️⃣ Під’єднайте двигун до виводів MOTOR+ і MOTOR−.
4️⃣ Установіть потенціометр — регулювання швидкості здійснюється поворотом ручки.
5️⃣ Кнопка SET використовується для вмикання/вимкнення контролера.
6️⃣ Для реверсу двигуна поміняйте місцями дроти MOTOR+ і MOTOR−.
7️⃣ Для підключення зовнішнього 0–10 В керування:
• Від’єднайте потенціометр.
• Подайте керуючу напругу 0–10 В на середній контакт роз’єму POT.
• Під’єднайте «землю» керуючого сигналу до правого контакту POT.

Заходи безпеки:
⚠️ Не перевищуйте силу струму понад 8 А (рекомендовано не більше 5 А).
⚠️ Не підключайте живлення зворотною полярністю.
⚠️ Не вмикайте модуль без підключеного навантаження.
⚠️ Уникайте коротких замикань між виходами.
⚠️ Забезпечте належне охолодження при роботі з великими струмами.

Технічні характеристики:
⚙️ Модель: CCM5D
⚙️ Напруга живлення: 6–30 В DC
⚙️ Максимальний вихідний струм: 8 А (рекомендовано 5 А)
⚙️ Частота ШІМ: 16 кГц
⚙️ Діапазон регулювання швидкості: 0–100%
⚙️ Керування: потенціометр 100 кОм / зовнішній сигнал 0–10 В
⚙️ Індикація: трирозрядний семисегментний дисплей
⚙️ Габаритні розміри: 79 × 42 × 26.5 мм
⚙️ Вага: 54 г

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

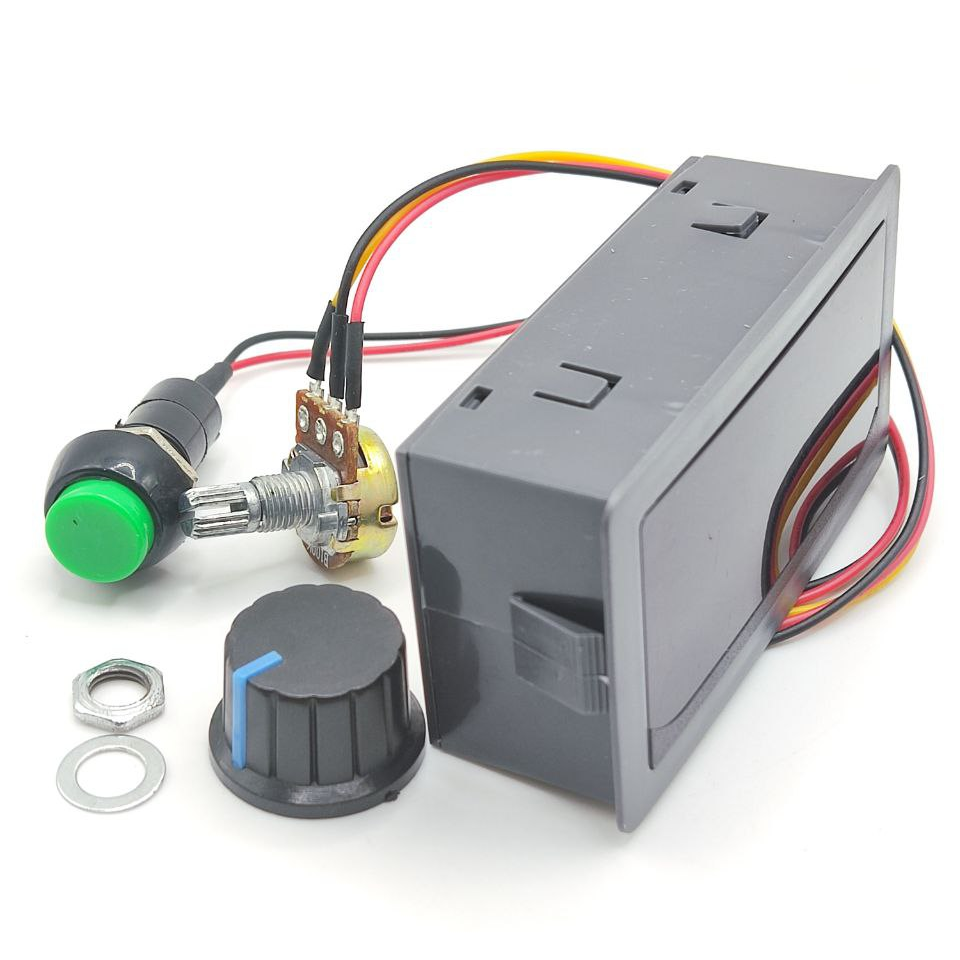

Комплектація:

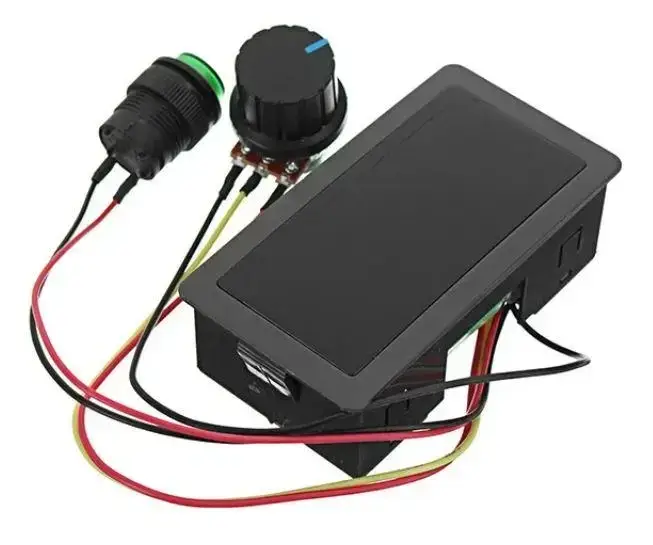

📦 Модуль цифрового ШІМ-контролера CCM5D — 1 шт

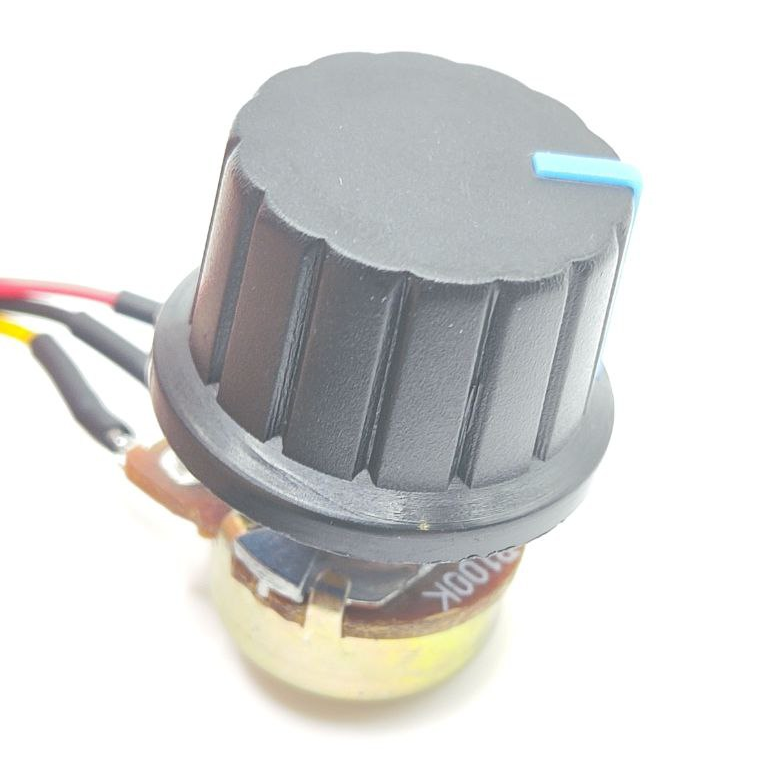

📦 Виносний потенціометр 100 кОм з пластиковою ручкою — 1 шт

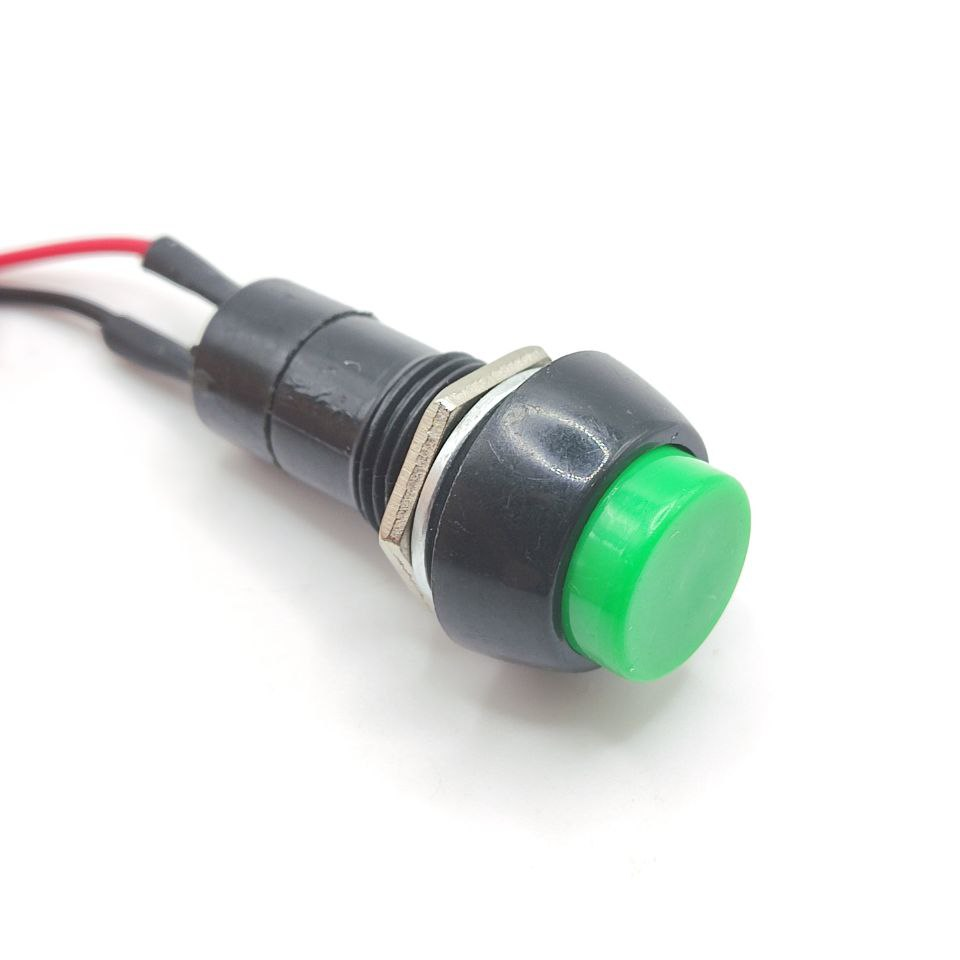

📦 Кнопка керування (SET) — 1 шт

Модуль CCM5D — надійне рішення для побудови регульованих систем живлення двигунів і світлодіодних пристроїв, що забезпечує високу стабільність, точність і простоту керування.
