Код: 24611

Роз`єм на плату WH-05 NS25-W5P 5pin, 2.54mm

Ціна за 1 шт.

2.60 грн

В
                                                                    наявності 494
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (494 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

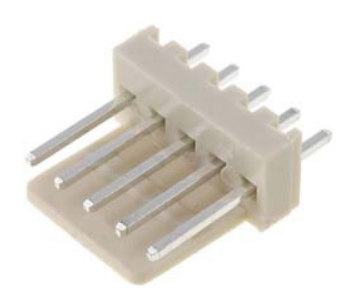

Роз`єм на плату WH-05 NS25-W5P 5pin, 2.54mm

Роз’єм на плату WH-05 NS25-W5P, 5 Pin, крок 2,54 мм — це прямий штирьовий роз’єм (вилка) для монтажу на друковану плату, призначений для створення надійних електричних з’єднань у різних електронних пристроях. Завдяки стандартному кроку 2,54 мм та 5 контактам він сумісний із широким спектром роз’ємів та модулів, забезпечуючи стабільну роботу при напрузі до 250 В і струмі до 3 А.

Особливості

🔹 Пряме виконання (вертикальний монтаж) для класичного підключення на платі
🔹 Формат 1×5 Pin із кроком 2,54 мм — універсальний стандарт у електроніці
🔹 Луджені штирі забезпечують якісну пайку та надійний контакт
🔹 Ізолятор з нейлону UL94V-0 має високу термостійкість та вогнестійкість
🔹 Підтримка напруги до 250 VAC/DC дозволяє використовувати у різних пристроях
🔹 Висока пробивна напруга до 1000 VAC підвищує електробезпеку
🔹 Низький контактний опір (до 10 мОм) забезпечує мінімальні втрати
🔹 Робота в широкому температурному діапазоні від –25°C до +85°C

Переваги

✔ Стандартний крок 2,54 мм — сумісність із більшістю макетних і серійних плат
✔ Простота монтажу та пайки
✔ Надійний електричний контакт і довговічність
✔ Стійкість до температурних та електричних навантажень

Застосування

✅ Підключення плат і модулів у електронних пристроях
✅ Використання у живленні та сигнальних ланцюгах
✅ DIY-проекти та прототипування
✅ Ремонт і модернізація електроніки

Опис інтерфейсів

🔸 4 штирьові контакти — підключення до відповідного гнізда
🔸 Крок 2,54 мм — стандартне розташування контактів
🔸 Прямі виводи — вертикальний монтаж на PCB
🔸 Розмір штирів: 0,64×0,64 мм — сумісність зі стандартними роз’ємами

Інструкція до використання

1️⃣ Встановити роз’єм у монтажні отвори друкованої плати
2️⃣ Перевірити правильність розташування контактів
3️⃣ Виконати пайку кожного виводу
4️⃣ Підключити відповідне гніздо або кабель
5️⃣ Переконатися у надійності електричного контакту

Заходи безпеки

⚠️ Не перевищувати номінальну напругу та струм
⚠️ Уникати перегріву під час пайки
⚠️ Не використовувати у вологому середовищі без захисту
⚠️ Дотримуватися температурного діапазону експлуатації

Технічні характеристики

⚙️ Тип: вилка (штирьовий роз’єм), пряма
⚙️ Кількість контактів: 5 (1×5)
⚙️ Крок: 2,54 мм
⚙️ Матеріал ізолятора: нейлон UL94V-0
⚙️ Номінальна напруга: 250 VAC/DC
⚙️ Номінальний струм: 3 А
⚙️ Напруга пробою: 1000 VAC
⚙️ Опір контакту: ≤10 мОм
⚙️ Робоча температура: –25°C…+85°C
⚙️ Розмір контактів: 0,64×0,64 мм
