Код: 0232

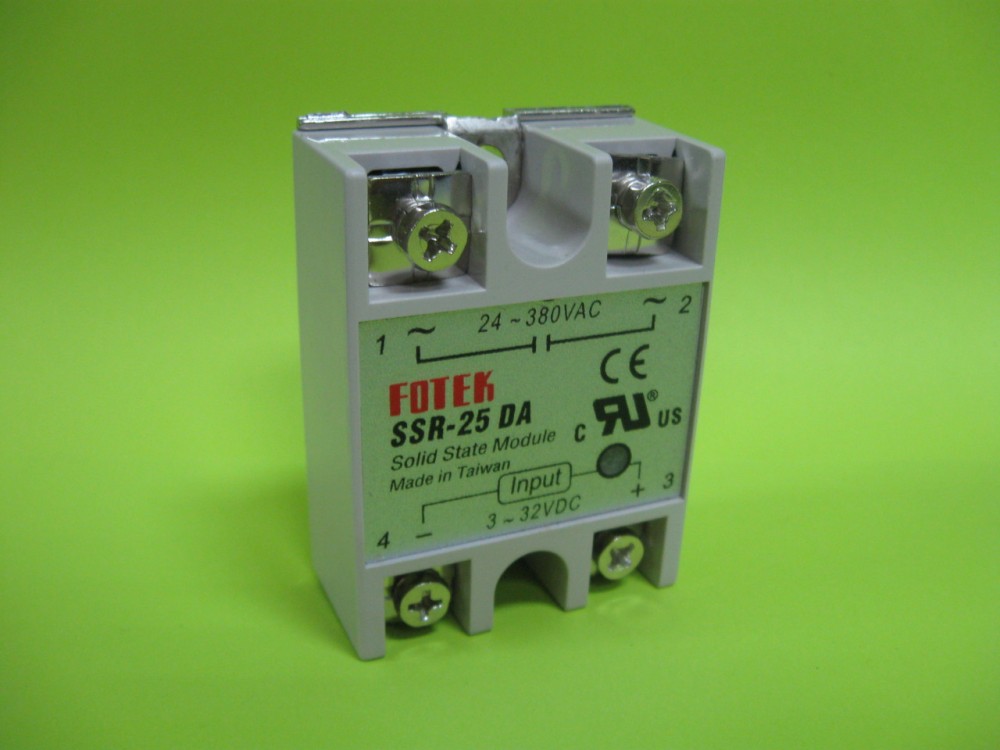

Реле твердотіле SSR-25DA 25A
Ціна за 1 шт.
146.40
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Твердотільні напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп, зварювальних агрегатів та інших пристроїв з резистивним типом навантаження і робочою напругою від 24 до 480В змінного струму, або 5...60B постійного струму. Для комутації індуктивного навантаження необхідно мати 5 ― 8-ми кратний запас по струму.
За типом управління твердотілі реле SSR діляться на керовані напругою постійного або змінного струму, змінним резистором або аналоговим сигналом струму 4...20мА.
Реле, керовані рівнем напруги, дозволяють виробляти включення/відключення навантаження за рахунок подачі або зняття номінального керуючого сигналу: Метод управління: «комутація при переході струму через нуль».
Реле керовані аналоговим сигналом струму 4..20мА або змінним резистором дозволяють регулювати напругу на навантаженні, тобто, наприклад, здійснювати управління потужністю нагрівальних елементів (ТЕН). Метод управління: «фазове управління».
На відміну від звичайних електромеханічних, твердотільне реле не має механічних частин і контактів. Комутація кіл навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів. За рахунок безконтактного перемикання напівпровідникове реле має наступні переваги перед електромеханічним:
― Відсутність іскор і електричної дуги при комутації;
― Істотно менший рівень електромагнітних завад;
― Має істотно більший ресурс і не вимагає профілактичних робіт в процесі експлуатації;
― Висока швидкодія;
― Невеликі розміри і хорошу тепловіддачу.
Особливості серії SSR
- опір ізоляції ― більше 50 МОм при 500В;
- електрична міцність ізоляції вхід/вихід ― 2,5 кВ;
- маленька потужність управління ― 7,5 мА * 12В;
- низький рівень випромінювання електромагнітних перешкод, забезпечуваний застосованим методом комутації при переході струму через нуль;
- висока перевантажувальна здатність по струму (10Iном протягом 1-го періоду) і по напрузі (з демпфуючої схемою).
Технічні характеристики
| Модель | TSR-25DA | TSR-40DA | TSR-75DA | TSR-25AA | TSR-40AA | TSR-75AA |
| Тип | (DC-AC) | (AC-AC) | ||||
| Ном. керуюча напруга | 4 ... 32 В DC | 80 ... 250 В AC | ||||
| Напруга включення/вимикання | вкл. > 3.6 В / викл. < 2.4 | вкл. > 45 В / викл. < 35 | ||||
| Струм спрацьовування | 7.5 мА / 12 | 5 мА / 110 В | ||||
| Метод управління | Комутація при переході струму через нуль | |||||
| Ном. напруга навантаження | 24 ... 380 В AC 90 ... 480 В AC ("H" в позначенні) | 90 ... 250 В AC 90 ... 480 В AC ("H" в позначенні) | ||||
| Пікова напруга | Більше 1200 В | |||||
| Ном. струм навантаження | 25 А | 40 А | 75 А | 25 А | 40 А | 75 А |
| Макс. кратковрем. струм | 275 А | 410 А | 820 А | 275 А | 410 А | 820 А |
| Струм витоку | 12.5 мА при 380 В | 15.5 мА при 440 В | ||||
| Час відгуку | На вхідний сигнал ― менше 20 мс | |||||
| Діелектрична міцність | Більше 2.5 кВ AC / 1 хв | |||||
| Опір ізоляції | Більше 50 МОм / 500 В DC | |||||
| Діапазон раб. температур | -20 °C ... +80 °C | |||||
| Маса | 390 г |
|||||
Пояснення варіантів управління потужністю навантаження
Розшифровка позначення
