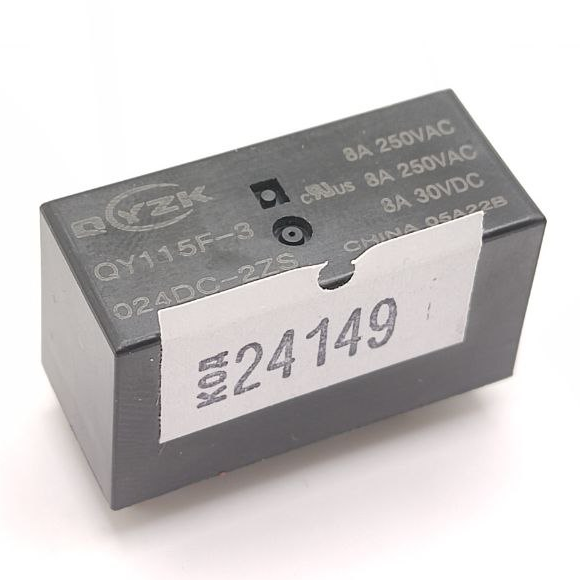

Код: 24149

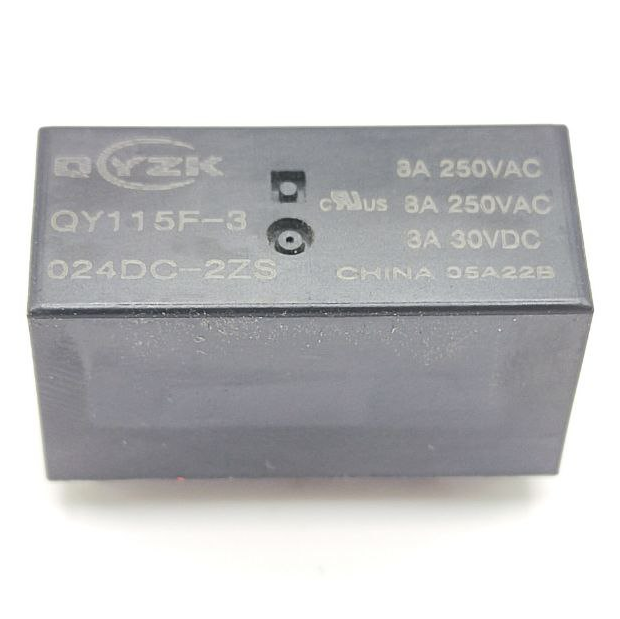

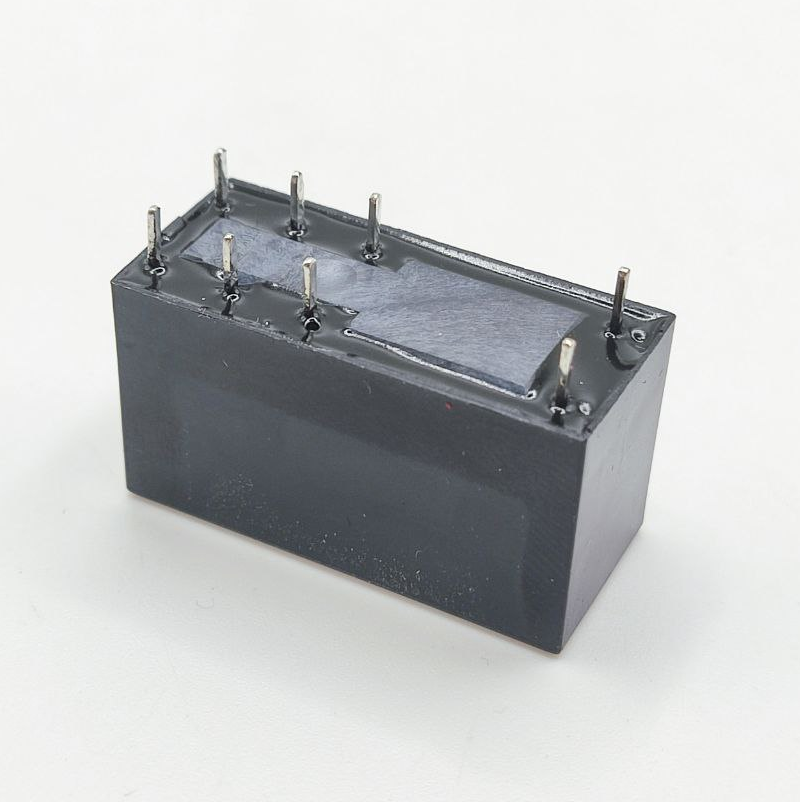

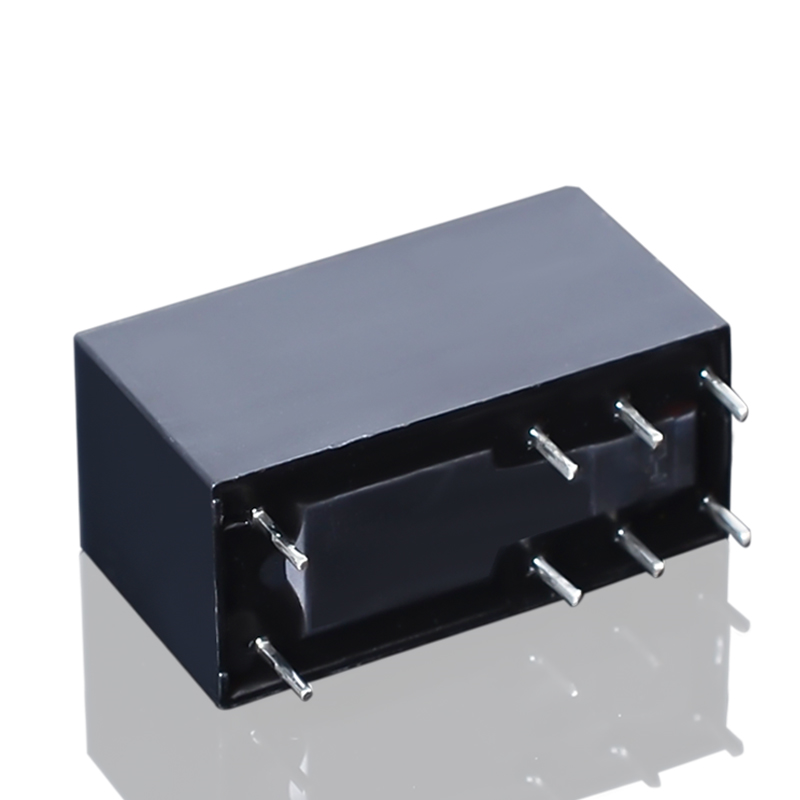

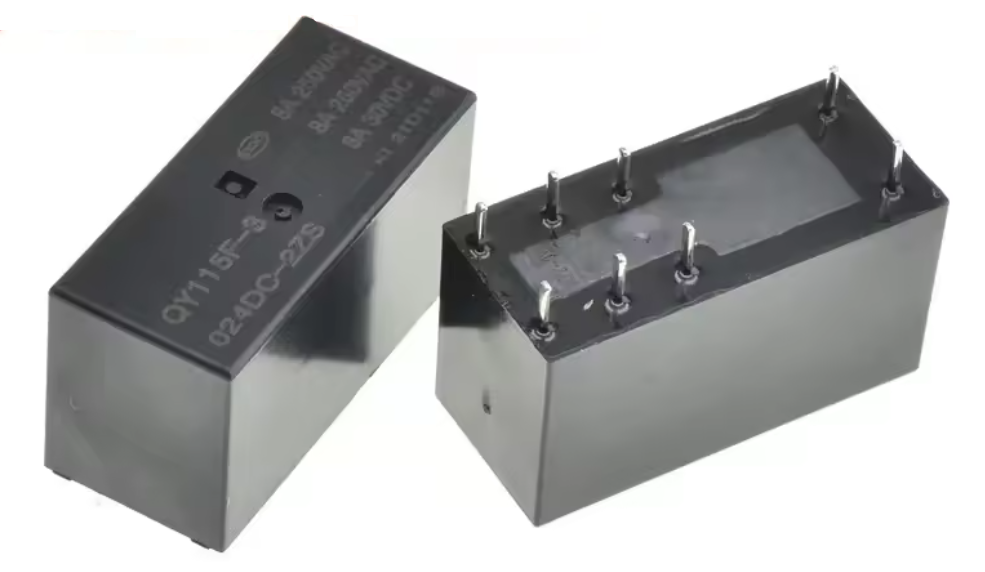

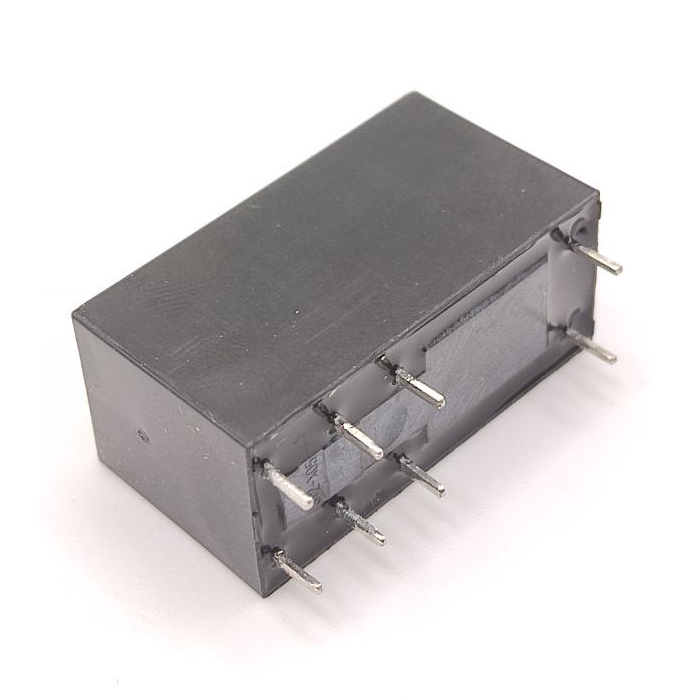

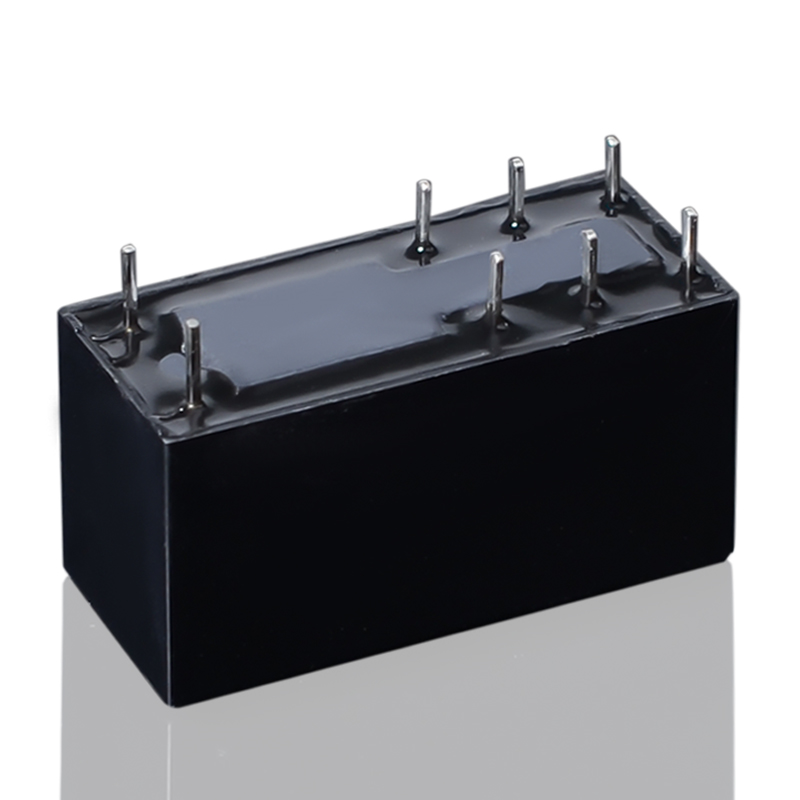

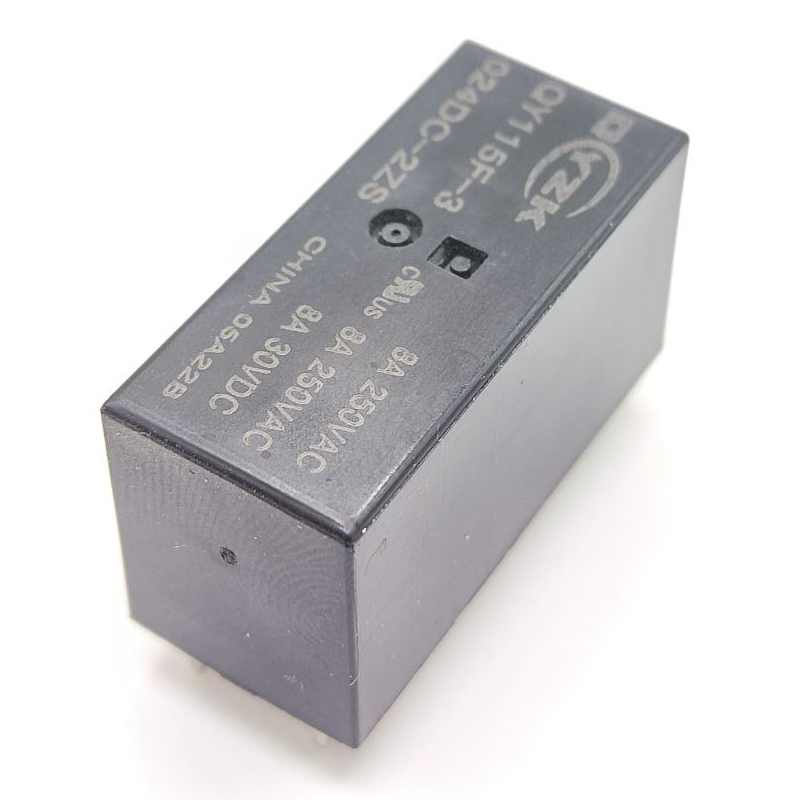

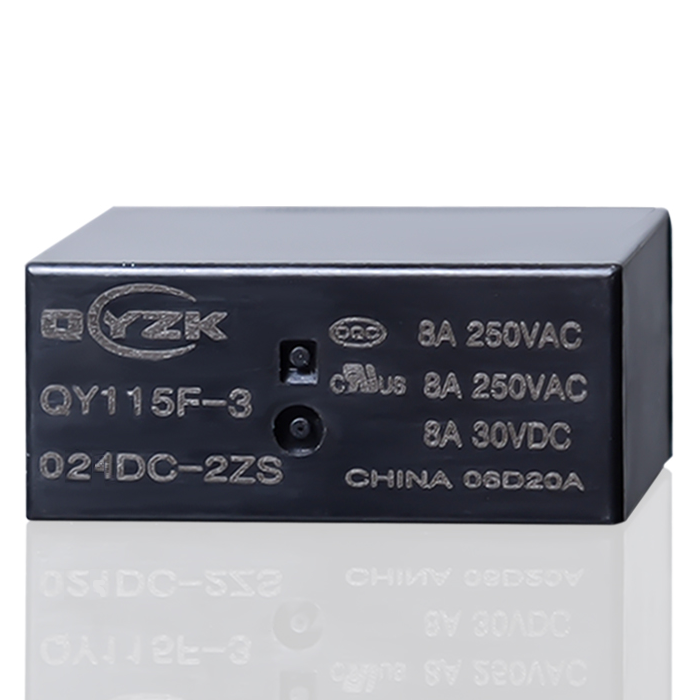

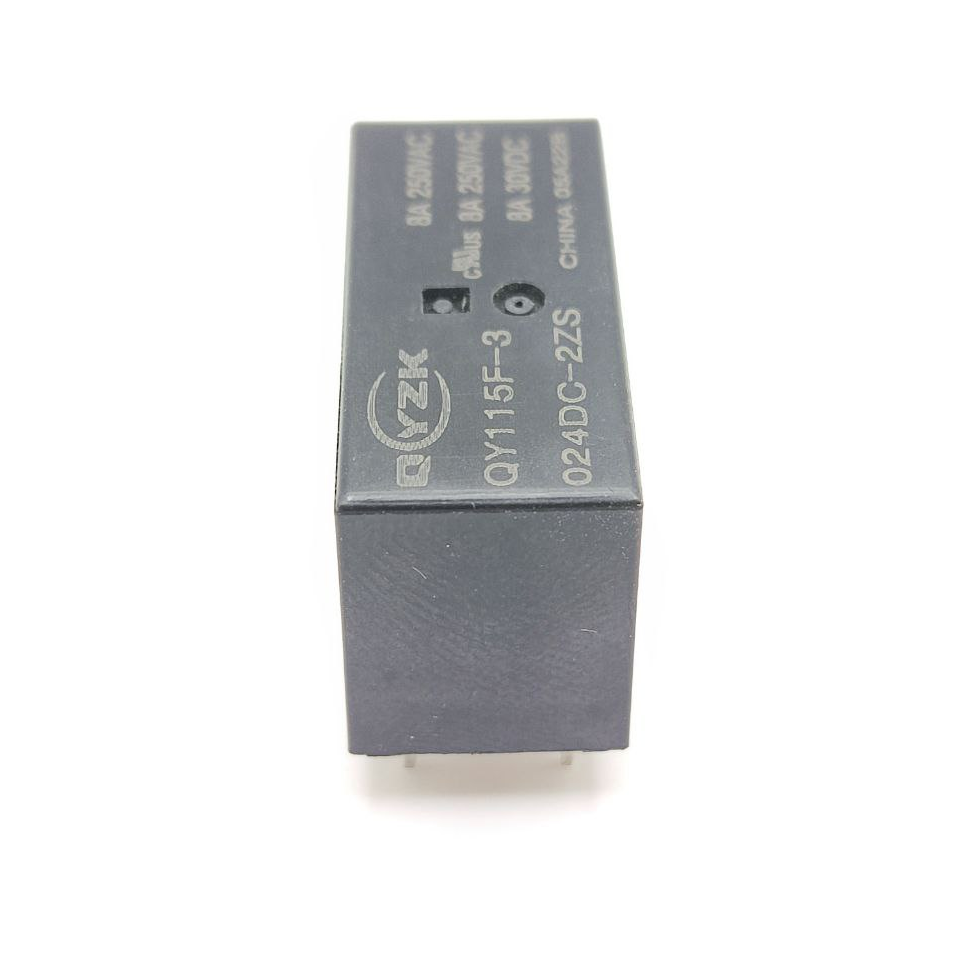

Реле QY115F-3-024DC-2ZS 8A 2C coil 24VDC

Ціна за 1 шт.

90.10 грн

В
                                                                    наявності 9
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (9 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Реле QY115F-3-024DC-2ZS 8A 2C coil 24VDC

Електромагнітне реле QY115F-3-024DC-2ZS від виробника QYZK — це двополюсне реле з двома групами перекидних контактів (DPDT), призначене для комутації змінних і постійних навантажень. Реле має високу надійність, низьке енергоспоживання котушки й оптимізовану конструкцію для монтажу в отвори на друкованих платах. Ідеально підходить для застосувань у системах автоматизації, побутовій електроніці, промисловому обладнанні та схемах керування.

Особливості:

🔹 Тип реле — електромагнітне, з двома незалежними групами перекидних контактів (2C / DPDT).
🔹 Серія QY115F характеризується компактними розмірами і високою щільністю контактів при малих габаритах.
🔹 Котушка живлення на 24 VDC із низьким споживаним струмом і опором обмотки 1,44 кОм.
🔹 Максимальний струм комутації — 8 А при 250 VAC або 30 VDC.
🔹 Висока електрична міцність між контактами та котушкою забезпечує довговічність і безпечну роботу.
🔹 Проста установка на друковану плату за допомогою пайки в отвори.
🔹 Сумісність з типовими схемами керування мікроконтролерів і PLC.

Переваги:

✔ Компактний корпус при високих комутаційних характеристиках.
✔ Надійна робота при високих струмах і напругах.
✔ Універсальність використання в AC і DC ланцюгах.
✔ Тривалий термін служби за рахунок високоякісних контактів.
✔ Легкий монтаж і заміна.

Застосування:

✅ Системи автоматизації та контролю.
✅ Побутова та промислова електроніка.
✅ Пристрої живлення, блоки управління, контролери.
✅ Реле часу, таймери, системи сигналізації.
✅ Перемикання навантажень середньої потужності.

Опис інтерфейсів:

🔸 Контакти типу DPDT (Double Pole Double Throw) — дві незалежні групи перекидних контактів.
🔸 Виводи для пайки в отвори (THT) забезпечують надійне кріплення на платі.
🔸 Котушка живлення — 24 VDC, полярність не критична.
🔸 Маркування на корпусі містить дані номіналу котушки та тип контактів.

Інструкція до використання:

1️⃣ Перевірте відповідність номінальної напруги котушки (24 VDC) параметрам схеми.
2️⃣ Підключіть керуючу напругу до виводів котушки відповідно до схеми.
3️⃣ Виконайте монтаж реле шляхом пайки у отвори друкованої плати.
4️⃣ Забезпечте належну ізоляцію між високовольтними та низьковольтними ланцюгами.
5️⃣ Не перевищуйте номінальні струми комутації контактів.

Заходи безпеки:

⚠️ Не допускайте роботи реле при перевищенні номінальної напруги котушки.
⚠️ Заборонено використовувати реле без захисного діода при індуктивних навантаженнях у DC-ланцюгах.
⚠️ Забезпечте достатню вентиляцію або відведення тепла при інтенсивному використанні.
⚠️ Не піддавайте реле механічним ударам і вібраціям під час монтажу.

Технічні характеристики:

⚙️ Виробник: QYZK
⚙️ Серія: 115F
⚙️ Тип: електромагнітне реле
⚙️ Кількість контактів: 2C (DPDT)
⚙️ Номінальна напруга котушки: 24 VDC
⚙️ Опір обмотки: 1,44 кОм
⚙️ Максимальний струм комутації: 8 А
⚙️ Максимальна напруга комутації (AC): 250 В
⚙️ Максимальна напруга комутації (DC): 30 В
⚙️ Монтаж: пайка в отвори (THT)
⚙️ Матеріал контактів: срібний сплав
⚙️ Температурний діапазон: -40…+85°C
⚙️ Ізоляційна напруга між котушкою і контактами: ≥1500 VAC

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:

📦 Реле QY115F-3-024DC-2ZS — 1 шт.

Реле QY115F-3-024DC-2ZS поєднує компактність, високу комутаційну здатність і надійність, що робить його чудовим вибором для промислових і побутових електронних систем керування.
