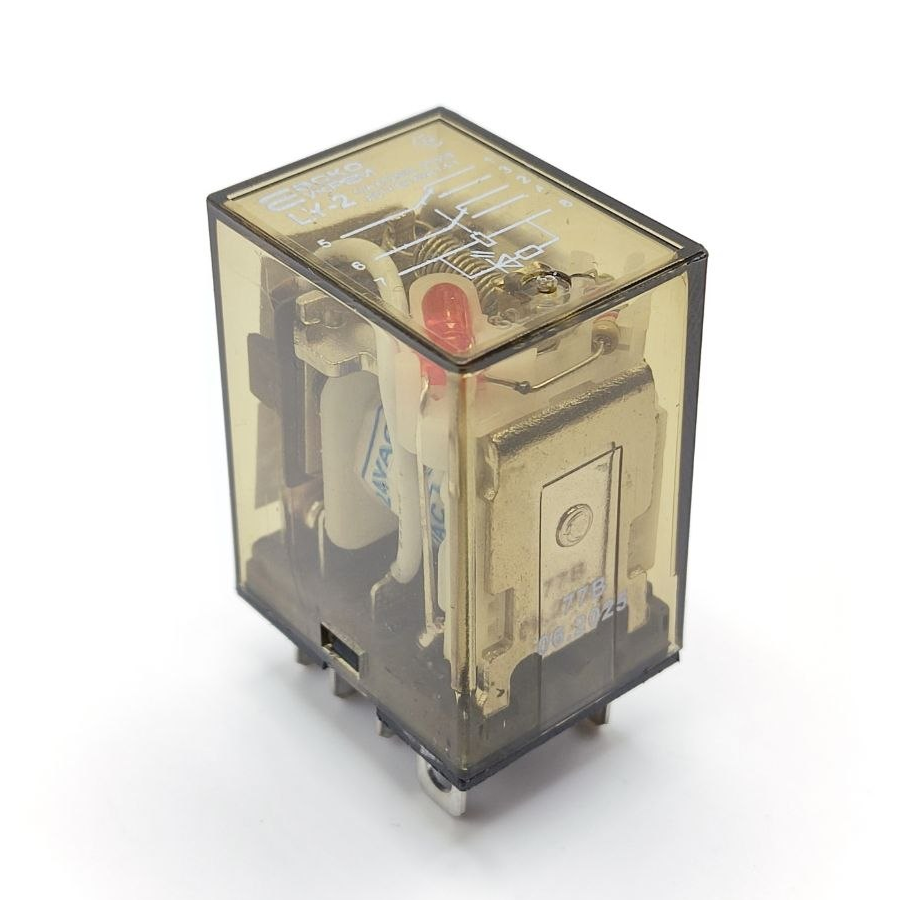

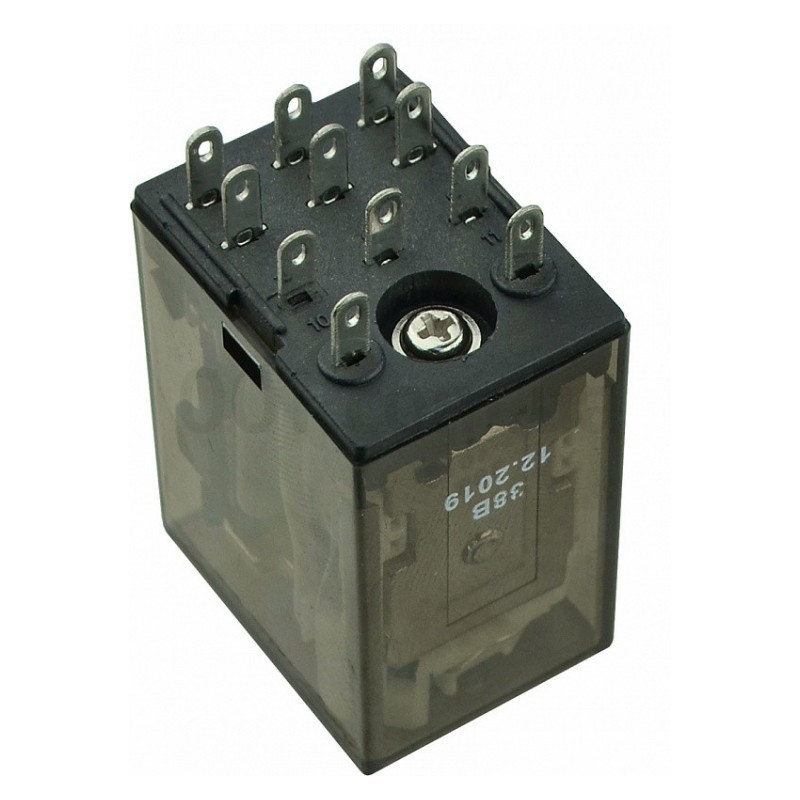

Реле LY2 (AC 24V) 10A

Проміжне реле LY2 (AC 24V) 10A — це електромеханічне реле загального призначення, призначене для комутації електричних кіл керування та виконавчих механізмів у системах автоматизації, промисловому обладнанні, електрощитових установках і різноманітних схемах керування. Завдяки двом перекидним контактним групам (DPDT), високій комутаційній здатності та великому ресурсу роботи реле забезпечує надійну та стабільну експлуатацію протягом тривалого часу.

Особливості

🔹 Універсальне проміжне реле для систем автоматики
Реле призначене для керування різноманітними виконавчими пристроями, електромагнітними клапанами, контакторами, сигнальними колами та іншими елементами автоматизованих систем. Завдяки універсальній конструкції воно широко використовується як у промисловому обладнанні, так і в побутових системах автоматизації.
🔹 Дві перекидні контактні групи (DPDT, 2CO)
Конструкція реле містить дві незалежні перекидні контактні групи, що дозволяє одночасно комутувати декілька електричних кіл. Це значно розширює можливості використання пристрою при побудові схем керування та релейної логіки.
🔹 Висока комутаційна здатність та довговічність
Контакти розраховані на комутацію струму до 10 А при напрузі 250 В AC або 30 В DC. Електричний ресурс становить не менше 100 000 циклів, а механічний — не менше 1 000 000 циклів, що гарантує тривалий термін служби.
🔹 Швидке спрацювання та стабільна робота
Час увімкнення реле складає лише 0.025 с, а час вимкнення — 0.015 с, забезпечуючи швидке перемикання контактів та високу швидкодію систем керування. Це особливо важливо для автоматизованих процесів, де необхідна оперативна реакція виконавчих механізмів.
🔹 Сумісність зі стандартною монтажною колодкою PTF08A-E

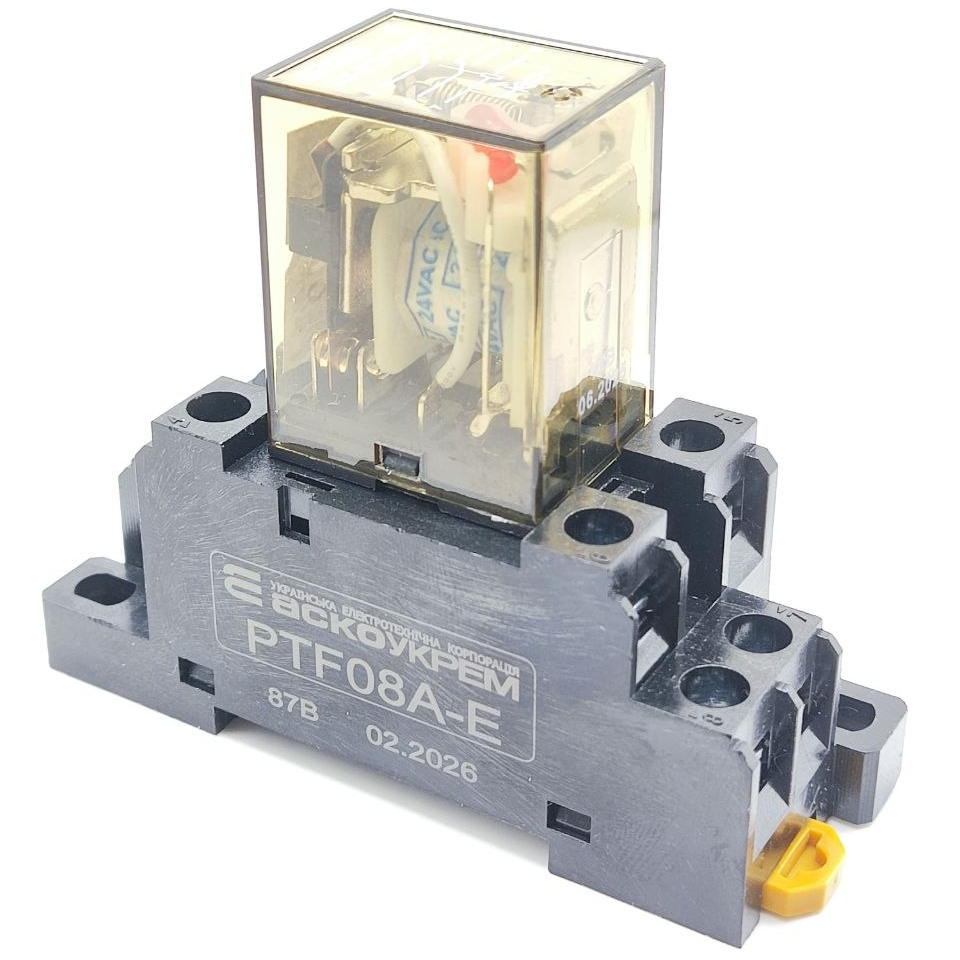

Реле призначене для встановлення у монтажну колодку PTF08A-E, що забезпечує швидкий монтаж без пайки, просту заміну та зручне технічне обслуговування. Таке рішення значно скорочує час монтажу й ремонту електрообладнання.

Переваги

✔ Дві перекидні контактні групи (DPDT)
✔ Комутація струму до 10 А
✔ Котушка керування AC 24 В
✔ Великий електричний та механічний ресурс
✔ Висока швидкодія
✔ Простий монтаж із колодкою PTF08A-E

Застосування

✅ Системи промислової автоматики
✅ Шафи керування
✅ Електрощитове обладнання
✅ Системи релейного керування
✅ Керування електродвигунами та контакторами
✅ Системи сигналізації та захисту

Опис

🔸 Контакти котушки — підключення напруги керування AC 24 В
🔸 Дві групи перекидних контактів (2CO/DPDT) — комутація навантаження

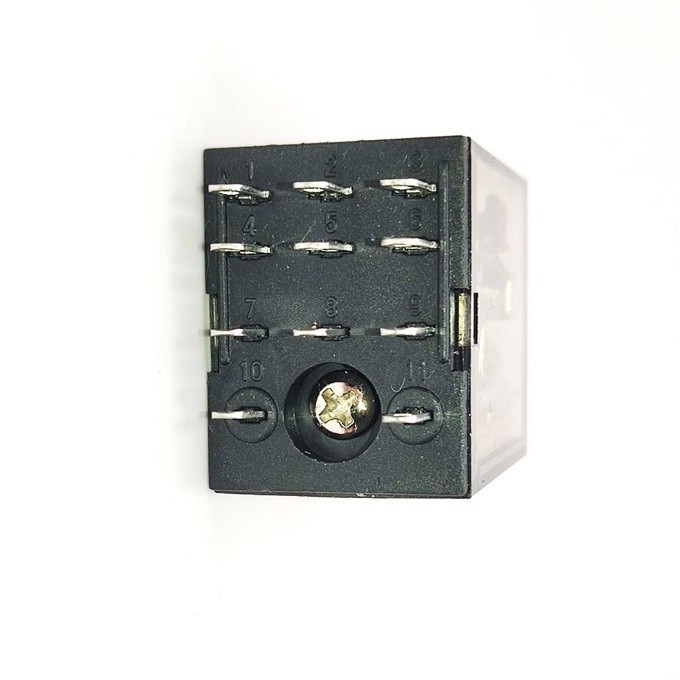

🔸 Виводи для встановлення в колодку PTF08A-E — швидкий монтаж без пайки

Інструкція до використання

1️⃣ Встановіть реле у сумісну монтажну колодку PTF08A-E, переконавшись у правильному положенні всіх контактів.
2️⃣ Підключіть до контактів котушки керуючу напругу AC 24 В відповідно до електричної схеми обладнання.
3️⃣ Підключіть навантаження до відповідних перекидних контактів згідно зі схемою комутації.
4️⃣ Перед подачею живлення перевірте правильність усіх електричних з'єднань та надійність затягування контактів.
5️⃣ Після ввімкнення системи переконайтеся у правильному спрацюванні реле та роботі комутованого обладнання.

Заходи безпеки

⚠️ Використовуйте реле тільки з керуючою напругою AC 24 В.
⚠️ Не перевищуйте максимальний комутаційний струм 10 А та допустиму напругу 250 В AC / 30 В DC.
⚠️ Монтаж і підключення виконуйте лише при повністю знеструмленому обладнанні.
⚠️ Використовуйте реле разом із сумісною монтажною колодкою PTF08A-E для забезпечення надійного контакту.
⚠️ Експлуатуйте виріб лише в межах допустимого температурного діапазону від –10°C до +50°C.

Технічні характеристики

⚙️ Тип виробу: проміжне електромеханічне реле
⚙️ Модель: LY2
⚙️ Напруга котушки керування: AC 24 В
⚙️ Тип контактів: 2CO (DPDT, дві перекидні групи)
⚙️ Комутаційний струм: 10 А
⚙️ Комутаційна напруга: до 250 В AC / 30 В DC
⚙️ Час увімкнення: 0.025 с
⚙️ Час вимкнення: 0.015 с
⚙️ Електрична зносостійкість: не менше 100 000 циклів
⚙️ Механічна зносостійкість: не менше 1 000 000 циклів
⚙️ Робоча температура: від –10°C до +50°C
⚙️ Сумісна монтажна колодка: PTF08A-E
⚙️ Відповідність стандарту: ДСТУ EN 60947-5-1
⚙️ Вага: 0.031 кг

📝 Примітка: Виробник може змінювати характеристики, комплектацію та зовнішній вигляд без попереднього повідомлення.

Комплектація

📦 1 × Проміжне реле LY2 (AC 24V) 10A

Проміжне реле LY2 (AC 24V) 10A є універсальним рішенням для побудови систем автоматизації, керування та релейного захисту. Завдяки двом перекидним контактам, високому ресурсу роботи, швидкому спрацюванню та сумісності зі стандартною колодкою PTF08A-E воно забезпечує надійну та стабільну комутацію електричних кіл у промисловому й побутовому обладнанні.
