Реле часу FRM01, таймер затримки DC 12V 10A 1-канальний регульований

Ціна за 1 шт.

317.80 грн

В
                                                                    наявності 1
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (1 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

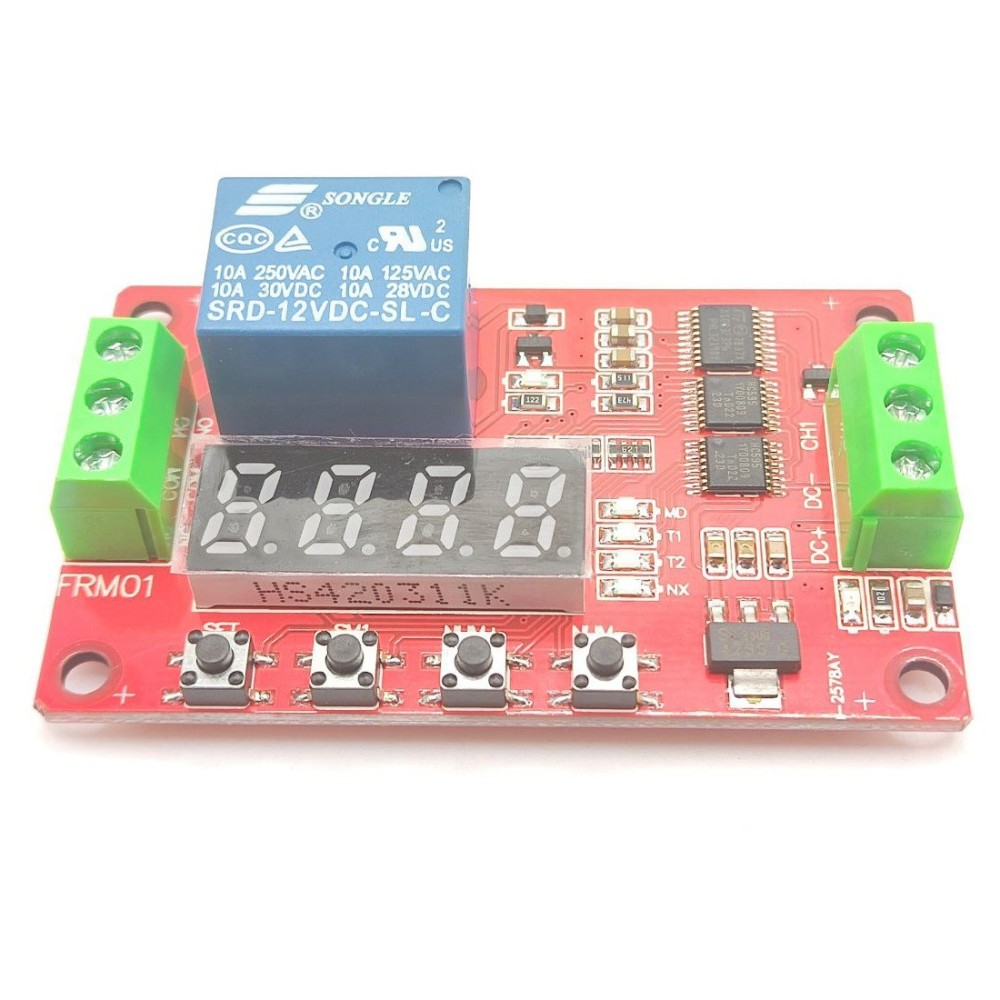

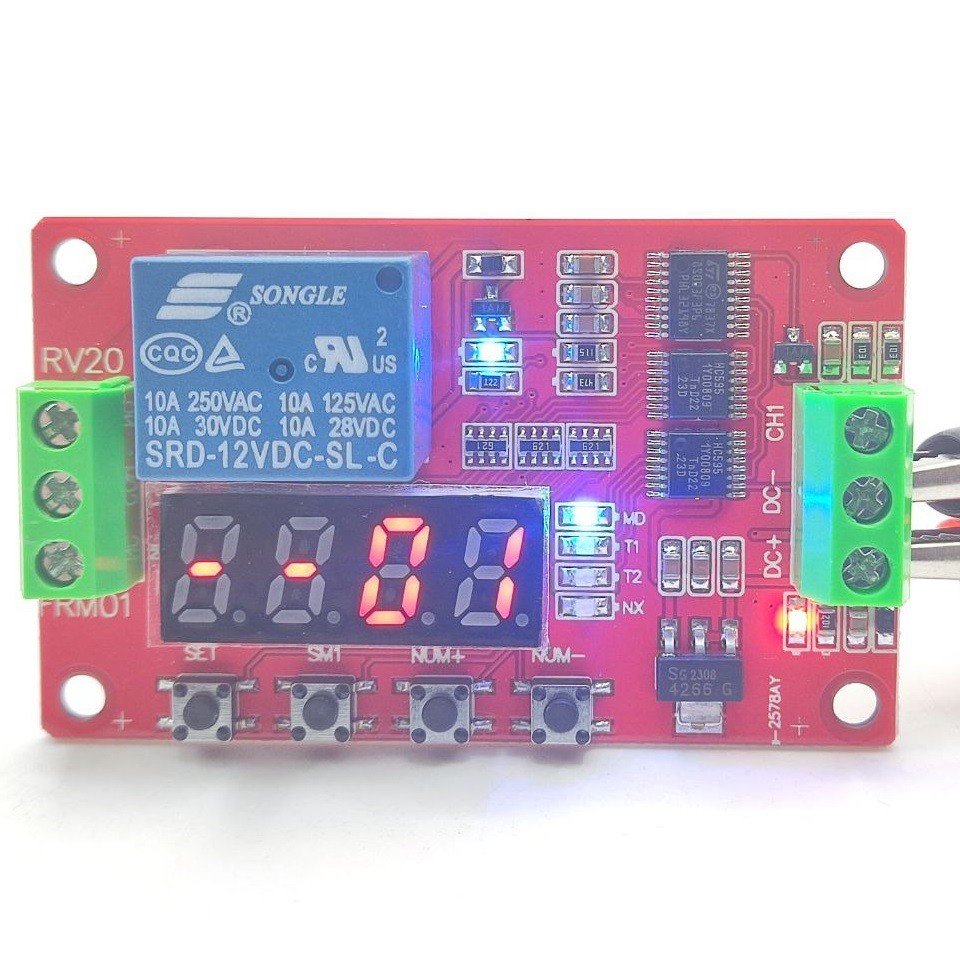

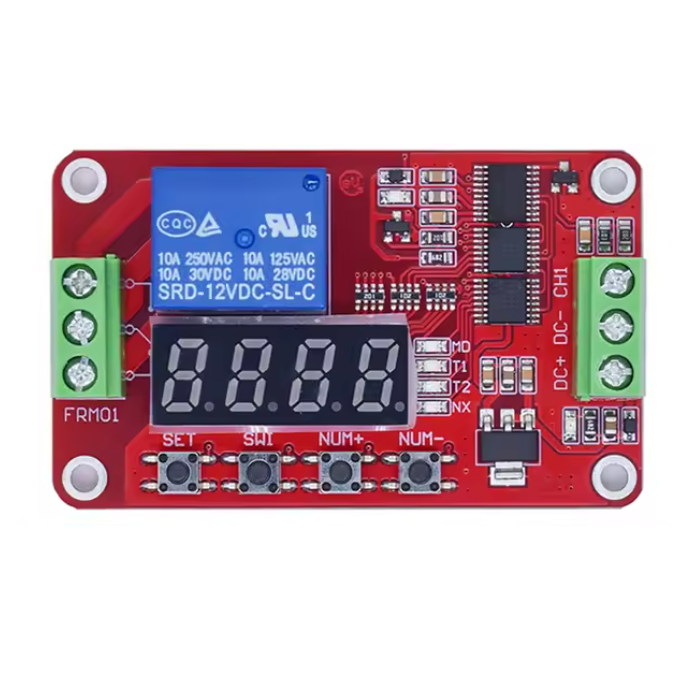

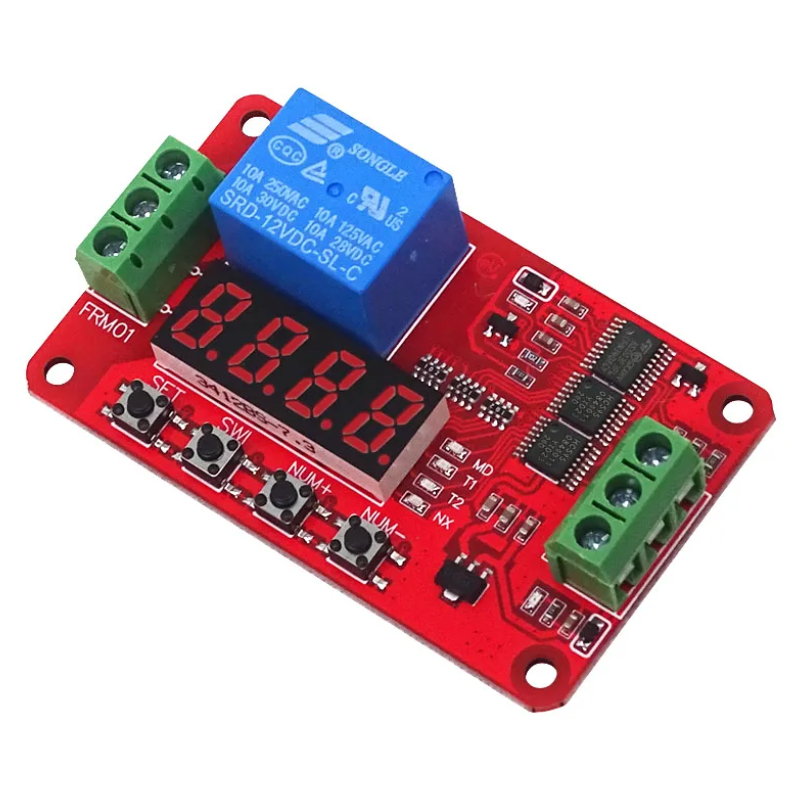

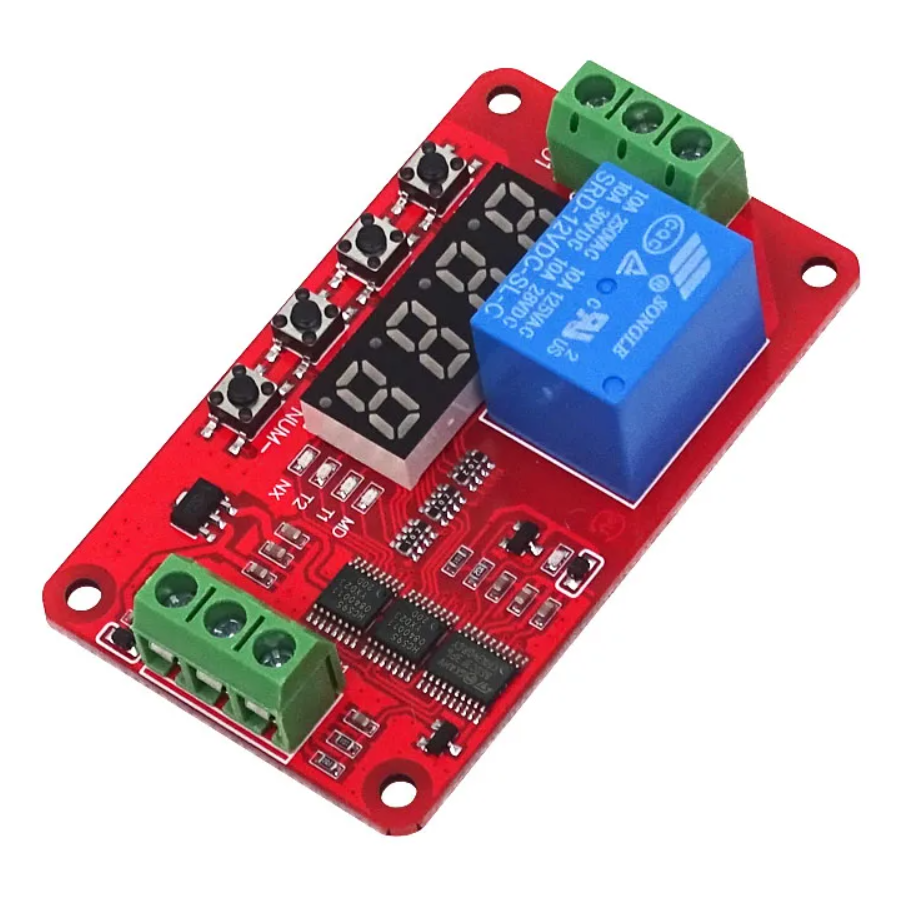

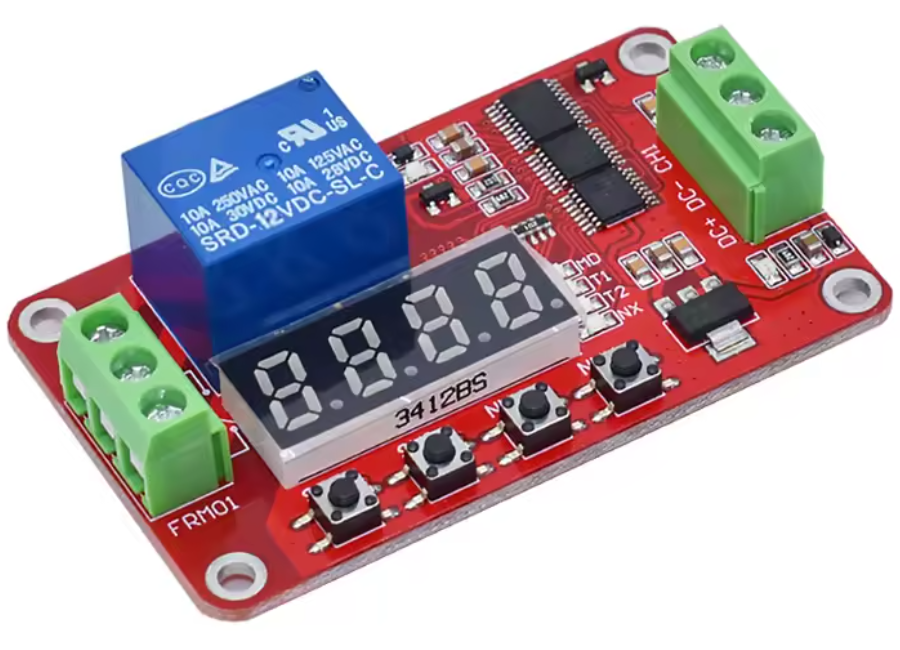

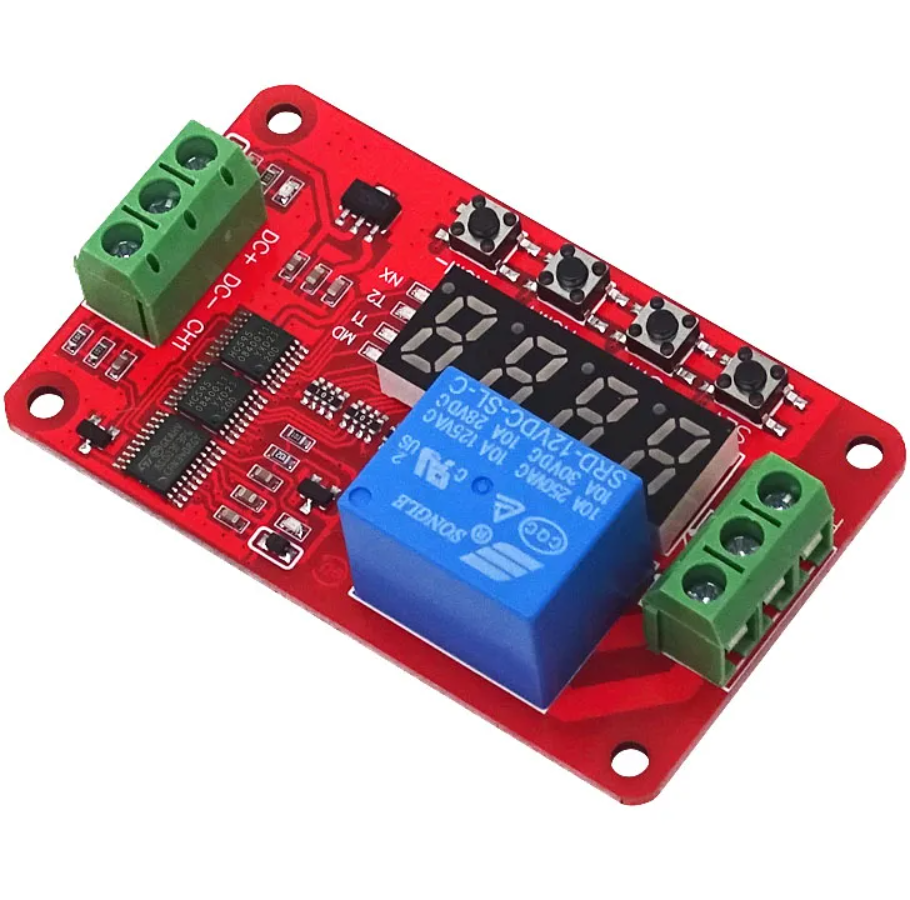

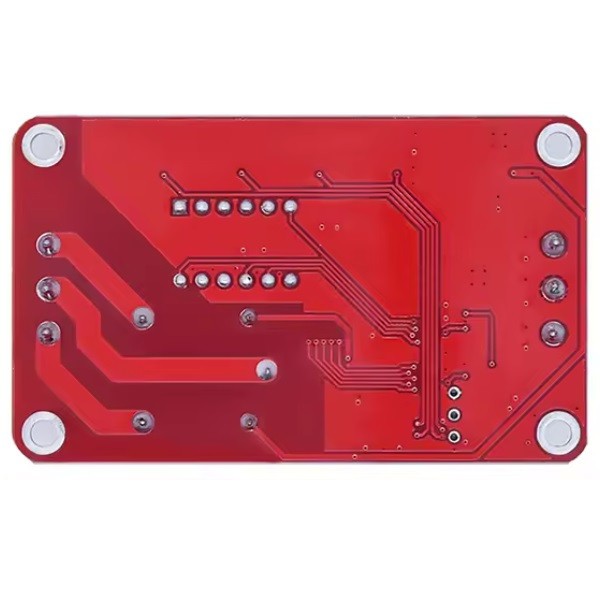

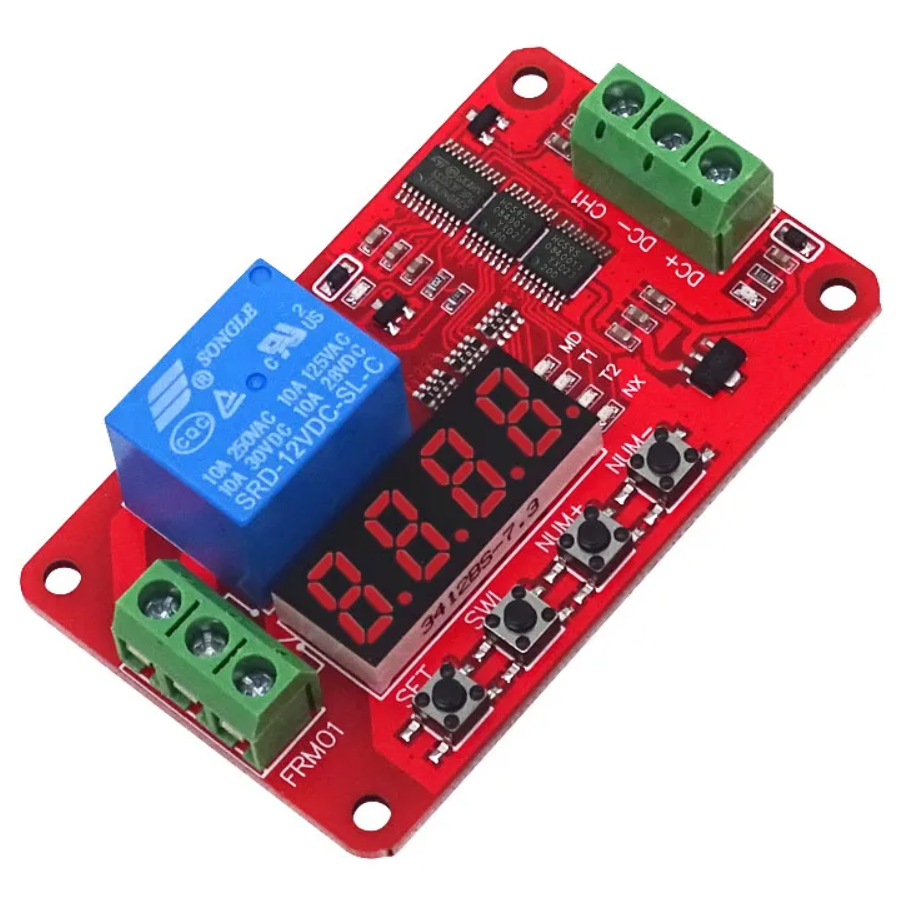

Реле часу FRM01, таймер затримки DC 12V 10A 1-канальний регульований

FRM01 — це універсальне таймер-реле з 18 вбудованими режимами, що дозволяє реалізувати складні логічні сценарії без використання мікроконтролерів. Ідеально підходить для проєктів автоматизації, систем освітлення, керування пристроями та охоронних сигналізацій.

Особливості
🔹 Підтримка 18 програмованих режимів роботи
🔹 Таймер із затримкою від 0.1 секунди до 270 годин (або 9999 секунд у NX-режимах)
🔹 Керування за допомогою кнопки або зовнішнього сигналу (CH1)
🔹 Підтримка циклічних, одноразових, умовних запусків
🔹 Енергонезалежна пам’ять налаштувань
🔹 Компактний корпус і простий монтаж
🔹 Індикатори стану живлення та реле
🔹 Просте програмування трьома кнопками (SET, NUM+, NUM-)
🔹 Параметр NX — задає кількість циклів у деяких режимах

Переваги
✔ Гнучка логіка без мікроконтролера
✔ Надійна та стабільна робота в екстремальних умовах
✔ Універсальність у промисловому й побутовому використанні
✔ Просте керування без програмування
✔ Підтримка повторного запуску через CH1
✔ Економія простору завдяки компактним розмірам

Застосування
✅ Керування освітленням із затримкою
✅ Вентиляція, насоси, нагрівачі за таймером
✅ Відкладене вмикання побутової техніки
✅ Автоматичне вмикання/вимикання в системах доступу
✅ Імітація натискання кнопки (затримка натискання)
✅ Реле з циклічною логікою для DIY та промислових рішень

Опис інтерфейсів
🔸 DC+ — Живлення +12В
🔸 DC- — Живлення GND
🔸 CH1 — Вхід керування (високий рівень)
🔸 NO — Нормально розімкнутий контакт
🔸 COM — Загальний контакт реле
🔸 NC — Нормально замкнутий контакт

Функції
Користувач може вибрати одну з 18 функцій, натиснувши кнопку, активувавши дисплей, встановити та зберегти параметри, а також переглядати активний режим. Мінімальне налаштування часу — 0.1 секунди, точність — до 0.01 секунди.

📝Примітка: функції 1–8 активуються автоматично після подачі живлення; функції 9–18 потребують імпульсу високого рівня (не менше 20 мс).

🟢 F-01: Після подачі живлення таймер чекає T1, потім реле вмикається й залишається увімкненим
🟢 F-02: Після подачі живлення вихід одразу активується на T1, потім вимикається
🟢 F-03: Після затримки T1 вихід увімкнений на T2, потім вимикається
🟢 F-04: Вихід вмикається → вимикається через T1 → знову вмикається через T2
🟢 F-05: Реле циклічно: ВИМК. (T1) → УВІМК. (T2) — нескінченно
🟢 F-06: Цикл: УВІМК. (T1) → ВИМК. (T2) — нескінченно
🟢 F-07: Те саме, що F-05, але кількість циклів обмежено параметром NX
🟢 F-08: Те саме, що F-06, з обмеженням за NX
🟢 F-09: Кожен імпульс на CH1 перемикає стан реле
🟢 F-10: Вихід активний, поки CH1 = HIGH
🟢 F-11: Імпульс на CH1 → затримка T1 → реле УВІМК
🟢 F-12: Імпульс на CH1 → реле одразу УВІМК на T1
🟢 F-13: Імпульс → затримка T1 → реле УВІМК на T2
🟢 F-14: Імпульс → УВІМК на T1 → ВИМК → УВІМК через T2
🟢 F-15: Імпульс → безкінечний цикл: ВИМК (T1) → УВІМК (T2)
🟢 F-16: Цикл: УВІМК (T2) → ВИМК (T1) — безперервно
🟢 F-17: Як F-15, але цикл обмежено NX
🟢 F-18: Як F-16, але з NX

Опис режимів роботи

1️⃣ Робочий режим: Після ввімкнення живлення модуль працює, індикатори світяться, відображаючи поточний таймер.

Коротке натискання SET: Вхід у режим вибору функцій, індикатор гасне, програма виконується.
Довге натискання SET: Вхід у режим енергозбереження, індикатори гаснуть, програма виконується.

2️⃣ Режим перегляду: Після ввімкнення живлення довге натискання кнопки SW1 активує режим перегляду.

Коротке натискання SET: Перемикання між параметрами MD, T1, T2, NX.
Коротке натискання SW1: Вихід з режиму перегляду.

3️⃣ Режим налаштування: Після ввімкнення живлення довге натискання SET активує режим налаштування.

Коротке натискання SET: Вибір параметра для налаштування.
Коротке натискання SW1: Зміна значення вибраного параметра.
Довге натискання NUM+ або NUM-: Збільшення або зменшення значення.
Довге натискання SW1: Збереження параметра та вихід з режиму налаштування.

4️⃣ Параметри та індикатори

MD: вибір режиму роботи
T1: Таймер 1 (0.1 сек – 9999 сек)
T2: Таймер 2 (0.1 сек – 9999 сек)
NX: кількість повторів для циклічних режимів

Питання, що потребують уваги
1️⃣ Не підключайте 220 В безпосередньо до CH1
2️⃣ Дотримуйтесь полярності живлення
3️⃣ Не перевищуйте навантаження реле (макс. 10 A)
4️⃣ У важливих системах використовуйте запобіжник
5️⃣ Усі зміни параметрів виконуйте при вимкненому живленні

Технічні характеристики
⚙️ Живлення: DC 10–16 В
⚙️ Споживання струму: ≤100 мА
⚙️ Релейний вихід: до 10 A / 250 В AC або 30 В DC
⚙️ Діапазон таймера: 0.1 с – 270 год або до 9999 с
⚙️ NX: 1–9999 циклів
⚙️ Вхід CH1: 12 В DC
⚙️ Робоча температура: -40…+85 °C
⚙️ Габарити: 65 × 39 × 18 мм

📝Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попереднього повідомлення.

Комплектація
📦 Модуль реле FRM01
📦 Інструкція користувача (англійською)

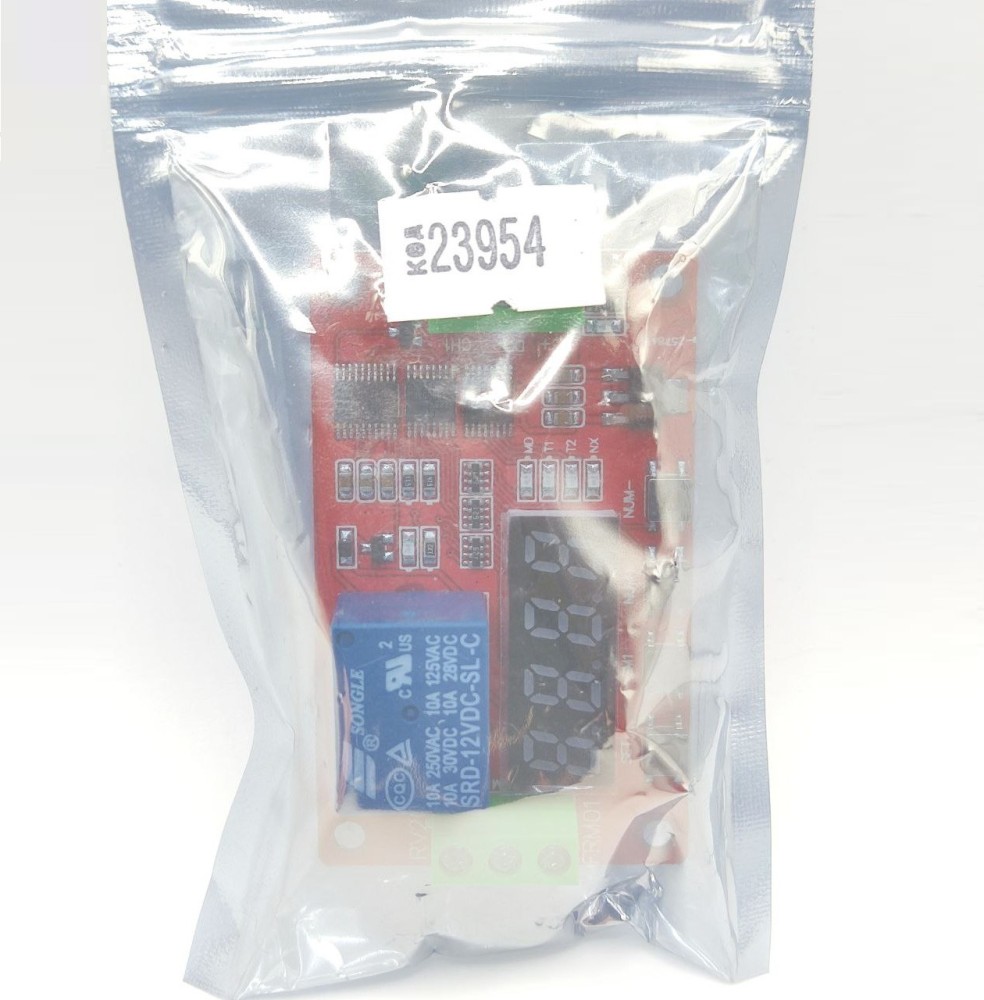

📦 Захисне пакування в антистатичному пакеті

FRM01 — це компактне, гнучке й багатофункціональне реле для автоматизації, яке дозволяє реалізувати складні сценарії за часом без контролерів і програмування. Надійність, простота й 18 режимів — його головні переваги.
