Реле автомобільне 4190 12В

Ціна за 1 шт.

73.10 грн

В
                                                                    наявності 13
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (13 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

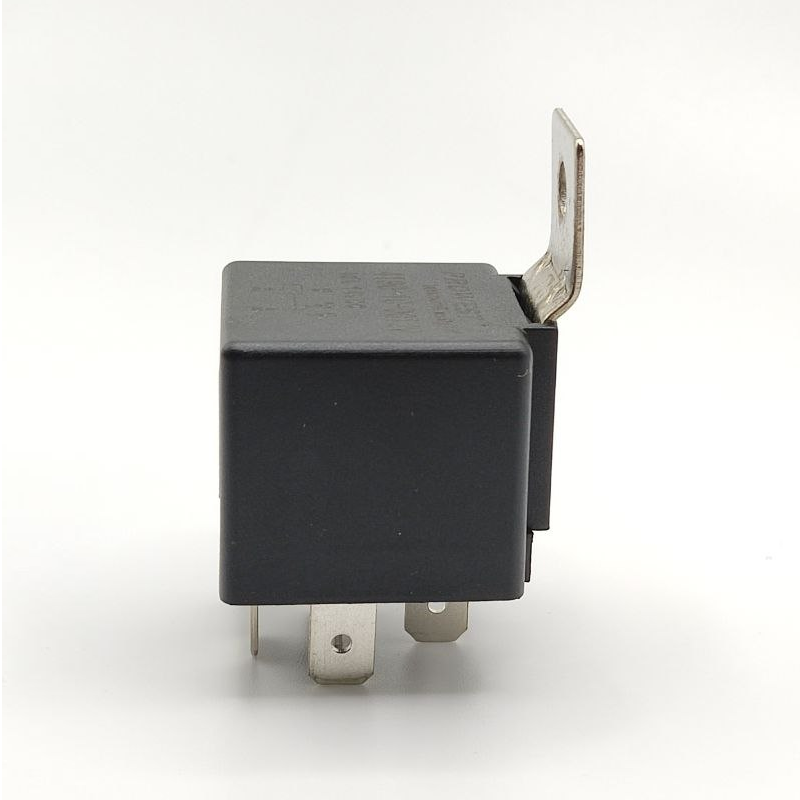

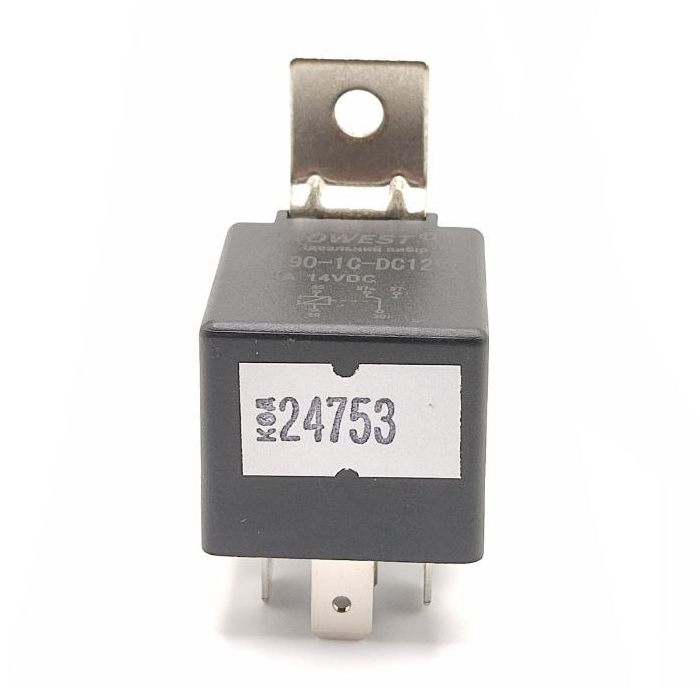

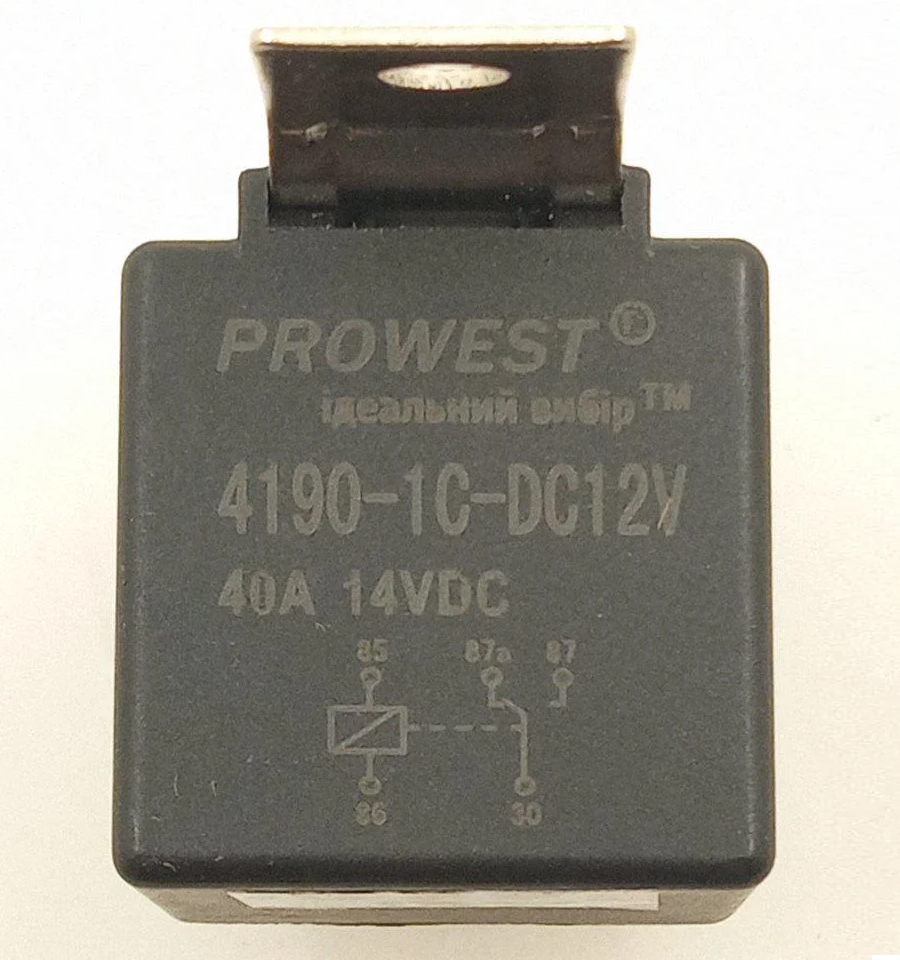

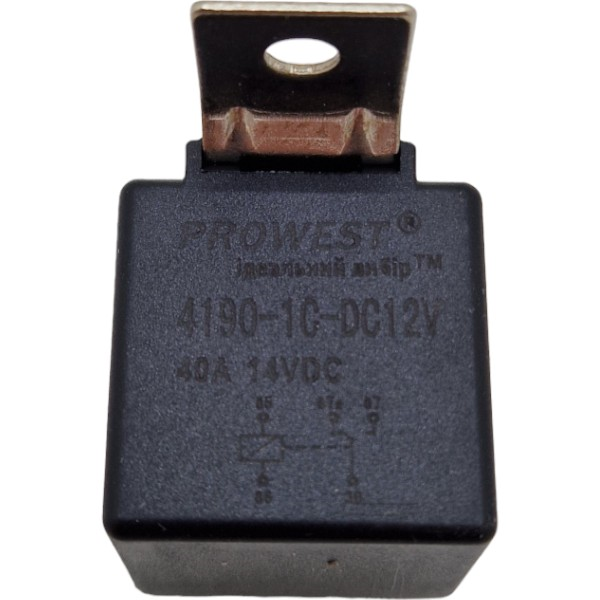

Реле автомобільне 4190 12В

Реле автомобільне 4190 12В (4190-1C-12V 40A 14VDC) — це надійний електромеханічний компонент, призначений для керування електричними ланцюгами в автомобілях та іншому транспорті. Забезпечує стабільне ввімкнення та вимкнення систем освітлення, вентиляції, сигналізації, електроприводів та інших пристроїв. Реле розраховане на навантаження до 40 А та роботу у стандартних автомобільних умовах при напрузі 12–14 В.

Особливості

🔹 Висока сила струму 40 А — підходить для керування потужними споживачами (освітлення, вентилятори, підігрівачі, замки).
🔹 Тип контактів SPDT (1C) — один перемикаючий контакт із конфігурацією 1NO / 1NC, універсальний для більшості автомобільних схем.
🔹 Підтримка робочої напруги 12–14 VDC — повна сумісність із бортовою мережею автомобілів.
🔹 Захист від перегріву та короткого замикання — підвищує надійність та збільшує термін служби реле.
🔹 Стійкість до екстремальних температур від –40°C до +85°C — стабільна робота за будь-яких погодних умов.
🔹 Корпус із міцного термостійкого пластику — витримує вібрації, нагрів та механічні впливи.
🔹 Компактний стандартний форм-фактор — сумісний з більшістю монтажних блоків та колодок у транспортних засобах.
🔹 Високоякісні металеві контакти — забезпечують низький опір та надійне перемикання.
🔹 Підходить для систем безпеки, двигунів та допоміжного обладнання — максимально універсальне застосування.

Переваги

✔ Підходить для навантажень високої потужності
✔ Сумісність із більшістю автомобільних електросистем
✔ Захист від перегріву та КЗ
✔ Стабільна робота при екстремальних температурах
✔ Міцна конструкція, стійка до вібрацій
✔ Тривалий ресурс контактів
✔ Швидкий та простий монтаж

Застосування

✅ Автомобільні системи освітлення
✅ Електровентилятори, приводи, мотори
✅ Системи сигналізації та охоронні комплекси
✅ Електрозамки, склопідйомники, центральний замок
✅ Вантажний транспорт, автобуси, спецтехніка
✅ Автоспорт, тюнінг, позашляхова техніка
✅ Будь-які схеми, де потрібне перемикання струму до 40 А

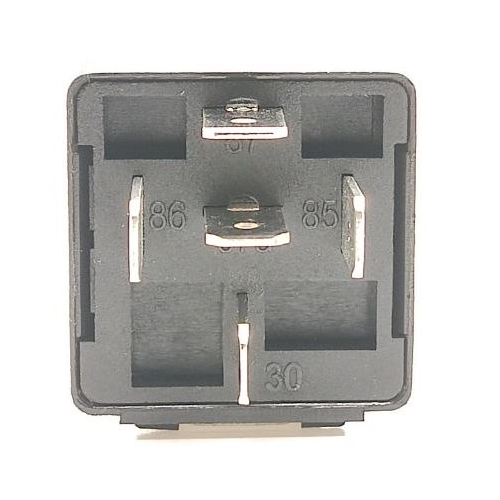

Опис інтерфейсів

🔸 Контакти керування котушкою 86 та 85 — підключення живлення 12 В
🔸 Нормально відкритий контакт 87 (NO) — живить навантаження при активації
🔸 Нормально закритий контакт 87a (NC) — розімкнений при активному стані
🔸 Загальний контакт 30 (COM) — комутаційна точка перемикання
🔸 Стандартні автомобільні плоскі клеми для монтажу

Інструкція до використання

1️⃣ Визначте тип підключення — NO, NC або перемикання (SPDT).
2️⃣ Під'єднайте котушку реле до +12 В та маси.
3️⃣ Підключіть навантаження до відповідних контактів COM–NO або COM–NC.
4️⃣ Зафіксуйте реле в монтажному блоці або колодці.
5️⃣ Перевірте роботу схеми шляхом подачі живлення.

Заходи безпеки

⚠️ Монтаж виконувати при вимкненому живленні
⚠️ Не перевищувати струм 40 А
⚠️ Уникати потрапляння вологи на контакти
⚠️ Використовувати правильно підібраний запобіжник
⚠️ Контролювати якість обжимних з’єднань

Технічні характеристики

⚙️ Модель: 4190-1C-12V
⚙️ Номінальна напруга: 12 V DC
⚙️ Робоча напруга: 14 V DC
⚙️ Максимальний струм: 40 А
⚙️ Тип контактів: SPDT (1C)
⚙️ Конфігурація: 1NO / 1NC
⚙️ Температурний діапазон: –40°C … +85°C
⚙️ Матеріал контактів: метал, стійкий до нагару
⚙️ Матеріал корпусу: термостійкий пластик
⚙️ Розмір: стандарт автомобільного реле
⚙️ Захист: від перегріву та короткого замикання
