Код: 15780

Радіоконструктор ПНЧ 2х15Вт на TDA7377 з сабвуфером 30Вт К162

Ціна за 1 шт.

300.00 грн

В
                                                                    наявності 6
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (6 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Напряжение питания, В: 10-18
Полоса воспроизводимых частот, Гц: 20-20000
Входное сопротивление, кОм: 10
Глубина регулировки тембра по ВЧ, dB: 12

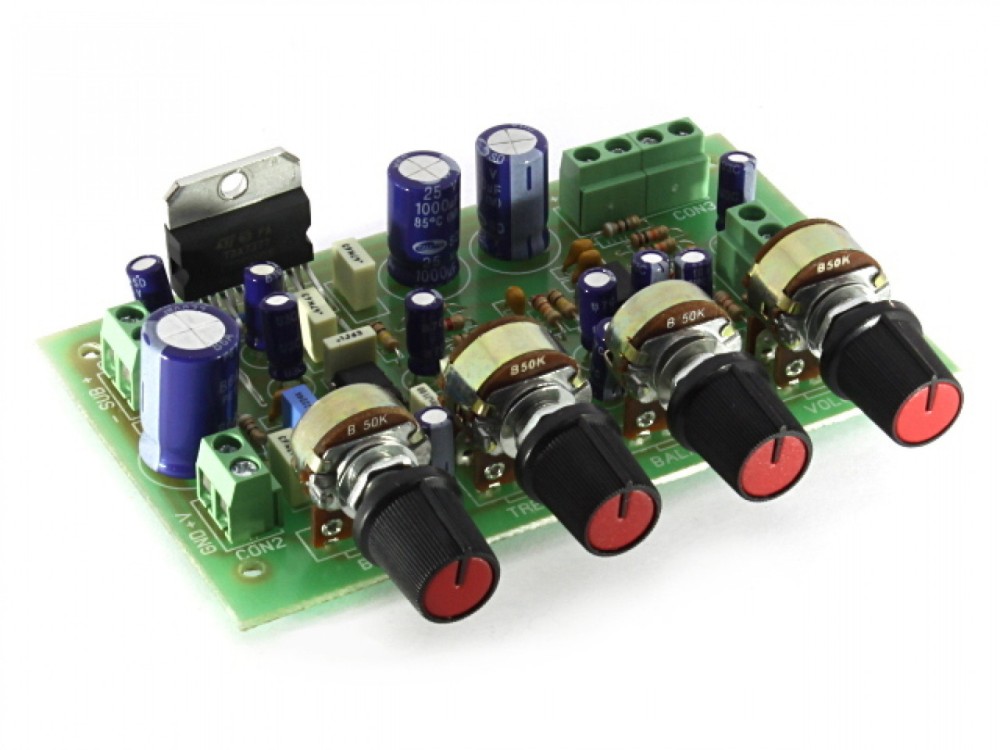

Радиоконструктор K162 предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания.

В усилителе используется микросхема TDA7377, которая обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева. Регулировка громкости осуществляется резистором R1(Volume). Уровень сигнала между каналами можно сбалансировать сопротивлением R4(Balance). Регулировка спектра в области высоких частот можно скорректировать сопротивлением R21(Treble).

Сигнал сабвуфера формируется сумматором DA2.1 и активным фильтром на DA2.2. Уровень сигнала сабвуфера регулируется сопротивлением R26(Bass). Основное усиление сигнала осуществляется микросхемой DA3(TDA7377). Входной сигнал подается на разъём CON1. Усиленный сигнал с разъёма CON3 подается на правый и левый канал акустики, а с разъёма CON4 на динамик сабвуфера. Питание на усилитель подаётся через разъём CON2.

Примечания:

1) На плате должны быть запаяны 4 перемычки из изолированного провода, одна из которых находится между выводами ИМС DA3.
2) DA3 необходимо устанавливать на теплоотвод общей площадью не менее 200 кв. см.
