Код: 20720

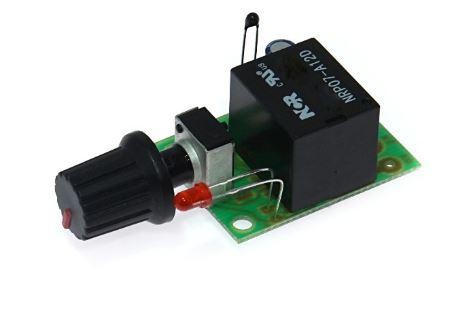

Радіоконструктор Терморегулятор аналоговий DC12V нагріву М223, Модуль

Ціна за 1 шт.

99.70 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Галузь застосування

Терморегулятор можна застосувати для підтримки заданої температури в приміщенні, що обігрівається з допомогою електрообігрівача потужністю не більше 2,2 кВт. Як регулятор температури теплої підлоги. Для підтримки температури води в баку, що нагрівається за допомогою ТЕНу.

Опис Терморегулятор дозволяє підтримувати задану температуру в інтервалі від 0 до 100°С. Схема працює на нагрівання. Як датчик температури використовується термістор. Напруга з дільником R1R2 змінюється залежно від температури, надходить на перший вхід компаратора U1. Зразкова напруга зі змінного резистора R3 (виставлене оператором в залежності від потрібної температури) надходить на другий вхід компаратора. Мікросхема U1 порівнює ці дві напруги на своїх входах і видає сигнал керування транзистору Q1, який у свою чергу через реле комутує навантаження. Світлодіод D1 сигналізує про включення нагрівача. Живити пристрій слід від стабілізованого джерела напругою 12 вольт.

Технічні характеристики

Робоча температура: 0°С....+100°C;
Струм комутації: 10 А;
Максимальне навантаження: 2200Вт;
Напруга живлення:12В;
Струм споживання: 35мА;
