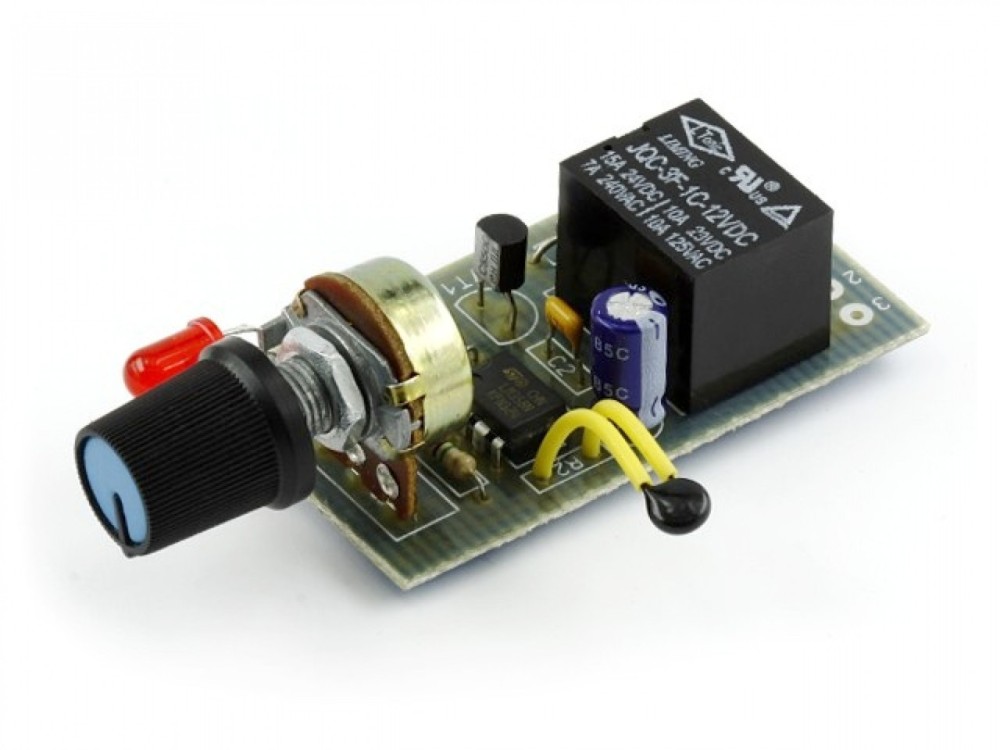

Радіоконструктор Терморегулятор аналоговий DC12V нагріву К223

Ціна за 1 шт.

63.40 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Радиоконструктор K223 позволит радиолюбителю собрать устройство, способное стабилизировать температуру объекта. Терморегулятор можно применить для поддержания заданной температуры в помещении, обогреваемом с помощью электрообогревателя мощностью не более 1,5 кВт . Для поддержания температуры воды в баке нагреваемом с помощью ТЭНа.

Принцип работы терморегулятора

Терморегулятор позволяет поддерживать заданную температуру в интервале от 10 до 90 С. Схема работает на нагрев. В качестве датчика температуры используется термистор. Напряжение с делитель R1R2 изменяющегося в зависимости от температуры, поступает первый вход компаратора МС1. Образцовое напряжение с переменного резистора R3 (выставленное оператором в зависимости от нужной температуры ) поступает на второй вход компаратора. Микросхема МС1 сравнивает эти два напряжения на своих входах и выдает сигнал управления на транзистору VT1, который в свою очередь через реле коммутирует нагрузку. Cветодиод HL1 сигнализирует о включении нагревателя. Питать устройство следует от стабилизированного источника напряжением 12В.

Рабочая температура: +20 ...+90C
Ток коммутации: 7 А
Максимальная нагрузка: 1500Вт
Hапряжение питания: 12В
Потребляемый ток: 35мА
