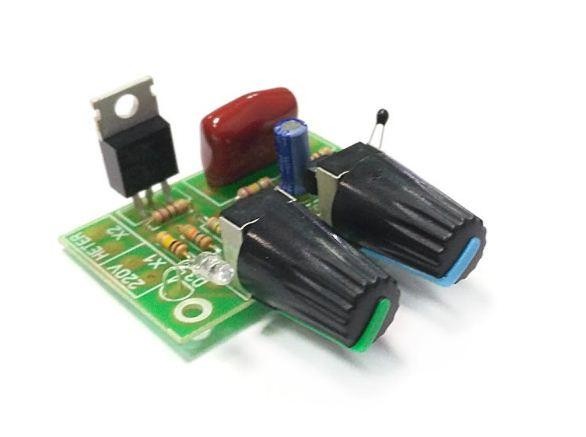

Радіоконструктор Терморегулятор аналоговий AC220V для інкубатора К174.1

Ціна за 1 шт.

71.40 грн

В
                                                                    наявності 2
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (2 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Техническая cпецификация

Напряжение питания...................................................................220В

Коммутируемая мощность нагрузки........................................200Вт

Точность поддержания температуры.....................................±0,1 °С

Диапазон регулирования температуры........................ + 30......42°С

Область применения

Терморегуляторы серии 174.1 могут применяться для создания домашних инкубаторов с использованием ламп накаливания в качестве нагревательных элементов. Минимальный набор деталей делает устройство не только недорогим, но и обеспечивает высокую надежность. Наличие двух раздельных регуляторов позволяет установить необходимую температуру с точность до 0,1°С. В изолированном объеме достаточно один раз с помощью точного внешнего термометра настроить прибор и он будет поддерживать заданную температуру при изменении температуры окружающей среды. Модель представлена в виде набора для самостоятельной сборки K174.1.

Питается устройство от сети переменного тока. Ключевым элементом схемыявляется управляемый стабилитрон D7, сравнивающий свое внутреннееопорное напряжение и напряжение делителя R3R4R5R6, и выдающий сигналошибки на симистор VS1, коммутирующий нагрузку. Датчиком температурыслужит терморезистор R6. Температура регулируется потенциометрами R5(плавно) и R4 (грубо). Cветодиод D3 сигнализирует о включении нагревателя.плавно) и R4 (плавно) и R4 (грубо). Cветодиод D3 сигнализирует о включении нагревателя.грубо). Cветодиод D3 сигнализирует о включении нагревателя.ветодиод D3 сигнализирует о включении нагревателя.

Рекомендации по использованию

Мощность устройства можно увеличить за счет применения радиатора на симисторе VS1.Устройство предназначено для использования в сети ~220В, следует проявлять осторожность при работе с включенным модулем и использовать корпус для установки модуля терморегулятора. К контактным площадкам Х1 подпаивают провода от сети ~220В, а к площадкам Х2 — провода к нагревательному элементу. В печатной плате модуля предусмотрены два крепежных отверстия для монтажа. Индикация режима работы модуля осуществляется с помощью светодиода. Датчик температуры может быть вынесен с помощью изолированного провода в двойной изоляции, так как устройство гальванически не развязано. Сам датчик желательно изолироваться помощью термоусадочной трубки.
