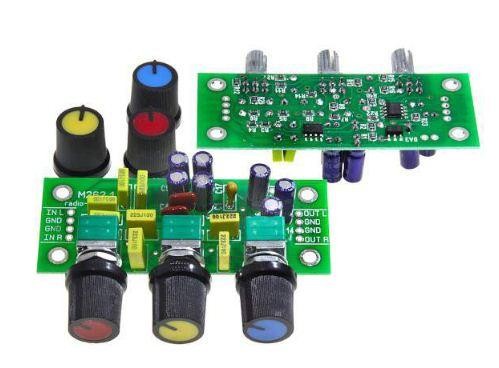

Радіоконструктор Темброблок стерео М262.1 Модуль

Опис

Опис
Темброблок призначений для використання в аудіо апаратурі та дозволяє плавно змінювати частотну характеристику звукового сигналу, посилюючи або послаблюючи в області низьких, середніх та високих частот.

Підключається темброблок між підсилювачем та підсилювачем потужності звукового тракту.

Регулювання здійснюється здвоєними потенціометрами R17-R19. Як активні елементи використовуються малошумливі операційні підсилювачі з низьким нелінійним коефіцієнтом спотворень.

Вихід темброблока слід підключити до підсилювача з регулюванням загальної гучності.

Технічні характеристики
➔Напруга живлення, В......................................................12...18
➔Споживаємий струм, не більше мА......................................20
➔Вхідний опір, кОм.................................................................100
➔Вихідний опір, кОм...................................................................2
➔Вхідна напруга, В............................................................0.1-0.3
➔Вихідна напруга, мах В............................................................1
➔РегулюванняНЧ R17, Гц................................................20-200
➔РегулюванняСЧ R18, кГц..................................................0,2-5
➔РегулюванняВЧ R19,кГц....................................................5-20
