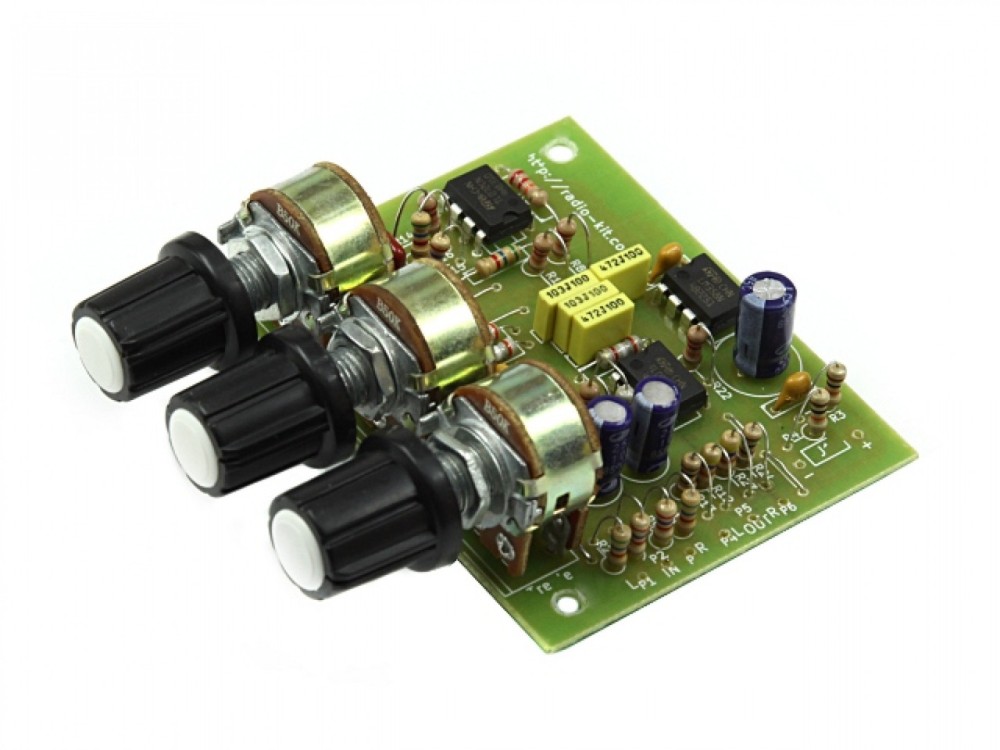

Радіоконструктор Темброблок стерео К262

Ціна за 1 шт.

288.80 грн

В
                                                                    наявності 7
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (7 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Темброблок предназначен для использования в аудиоаппаратуре и позволяет плавно изменять частотную характеристику звукового сигнала, усиливая или ослабляя в области низких, средних и высоких частот. Для этого его следует подключить после между предусилителем и усилителем мощности звукового тракта. Регулировка осуществляется тремя сдвоенными потенциометрами RV1-RV3 (RV1 для низких частот, RV2 для высоких и RV3 для средних). В качестве активных элементов используются малошумящие операционные усилители с низким коэффициентом нелинейных искажений.

Технические характеристики:

Uпит 6-20В;

Uвх 0,1-0,2В;

Uвых до 0,5В;

Iпотр 15мА

Регулировка: НЧ10-300Гц;

ВЧ3-20кГц.

Общее описание: На элементе U1 собран фильтр низких и высоких частот, которые регулируются переменными резисторами RV1 и RV2 соответственно. На элементе U3 — фильтр средних частот, регулируемый потенциометром RV3. Элемент U2 формирует стабилизированную виртуальную землю, что позволяет использовать устройство при однополярном питании.

Примечания:

• Правильно собранная схема в настройке не нуждается.

• Номинал выходных конденсаторов C9, C17 могут быть увеличены для улучшения характеристик в области НЧ.
