Опис

Световой эффект «Супер Робот»

Данный конструктор позволит собрать забавный световой эффект в виде робота сморгающими глазами, руками, ушами и ступнями. Простота схемы не вызовет трудностейдаже у начинающего радиолюбителя. А интересное оформление подарит хорошеенастроение.

Технические данные Ucc=9V; 50mA; 9LEDs

Принципиальная схема представлена на рисунке 1, которая состоит из двухмультивибраторов: первый собран на транзисторах Q1, Q2, и управляет светодиодами D4,D5(уши) и D6, D7 (руки), второй на - транзисторах Q3, Q4 и управляет D8 и D9 (ступни).Светодиоды D1 и D2 (глаза), D3 включены через тока ограничительные резисторы R1, R2 и светятся постоянно.

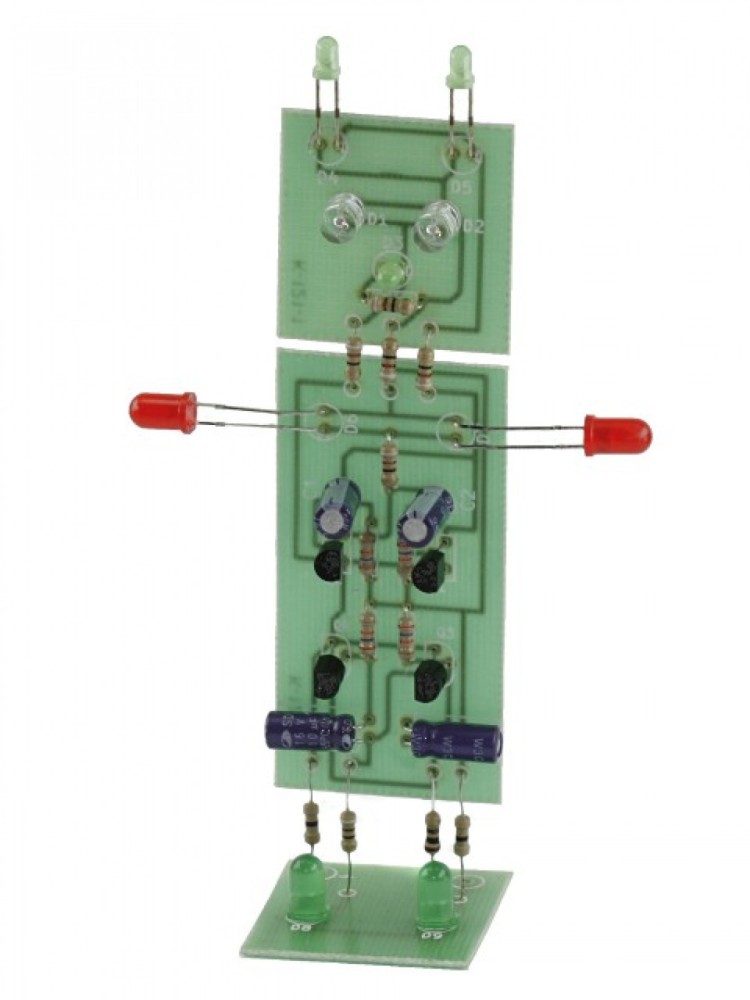

Особенности конструкции: световой эффект "супер робот" выполнен на трех печатныхплат, каждая представляет: голову, туловище и ступни, которые соединяются собойрезисторами. Голова представляет собой плату содержащую: постоянно светящиеся светодиоды"глаза" и "нос", а также моргающие "уши" . На средней плате, которая представляет собойтуловище расположены элементы схемы, а также светодиоды которые представляют собой руки. Нижняя плат представляет собой подставку на которой находятся клеммы питания идва моргающих светодиода. В типовой комплектации конструктора, поставляется следующие светодиоды: •D1-D2 синий диаметром 5мм •D3-D5 зеленый диаметром 3мм •D6-D7 красный диаметром 5мм•D8-D9 зеленый диаметром 5ммПри сборке конструктора необходимо соблюдать цоколевку транзисторов имикросхемы, полярности электролитических конденсаторов, светодиодов. Правильнособранная схема наладки не требует.
