Код: 17747

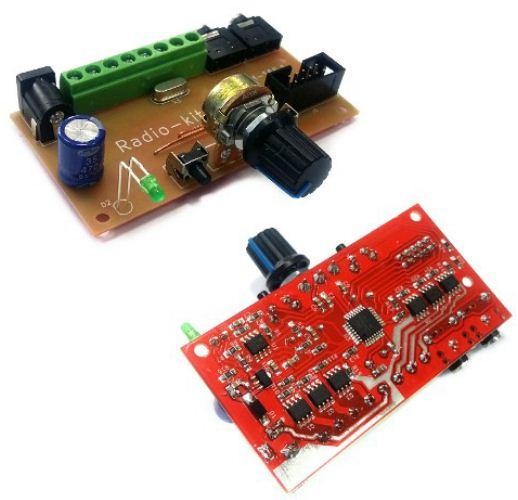

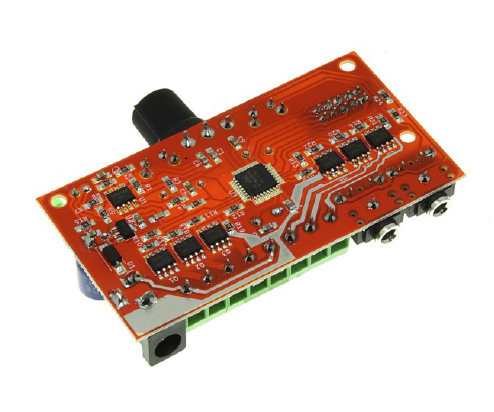

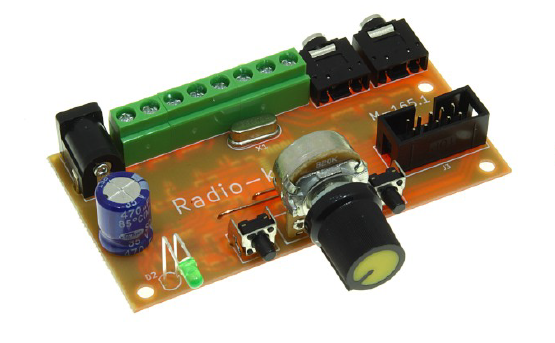

Радіоконструктор Свiтломузика для RGB стрiчки 6-ти канальна M165.1

Ціна за 1 шт.

320.00 грн

В
                                                                    наявності 9
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (9 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Техническая спецификация

Область примененияУстройство предназначено для сопровождения музыкальнойфонограмы цветовыми, световыми эффектами на шести канальной цветнойLED ленте, или мощных светодиодах, разного цвета свечения.

Технические характеристики:

Входное напряжение, В.......................................................9...24
Потребляемый ток зависит от нагрузки, mA.....................30
Максимальный, сумарный ток нагрузки, А........................5
Количество выходных каналов, шт.....................................6
Габаритные размеры модуля, мм.....................................81х43х25

Описание работы и подключения

К разъёму J1 подключается источник питания 9-24В DC.

К выходам P1, P2подключается две светодиодные RGB ленты 12/24 В, как показано на схемера сположения элементов, или 6-ть разно-цветных лент, или мощные, цветные светодиоды, цвет и геометрия размещения которых Вы можете выбрать на своеусмотрение, для каналов (НЧ, СЧ, ВЧ) спектра звука. Светодиод D2 сигнализирует подачу питания на устройство.К J4 подключается штекер Jack 3.5мм, который необходимо подключить к любому звуковоспроизводящему устройству, можно и на выход усилителя низкой частоты. Разъём J2 является линейным аудио выходом, который запаралелен с аудиовходом модуля, в режиме СТЕРЕО. С помощью подстроенного резистора R5 задаем уровень входного звуковогосигнала, который определят яркость свечения светодиодной ленты. Кнопка SW2 "Fadespeed" Одиночное нажатие меняет скорость угасания каналов при отсутствии более сильного пика. В зависимости от характера музыки может понадобится разная скорость затухания для лучшего визуального восприятия. Удержание кнопки SW2 дольше 3 секунд будет переключать режим работы (стандартный, агрессивный, агрессивный х2). Кнопка SW1 «Runlight», одиночное нажатие, меняет режим устройства всостоянии покоя (бегущие огни, плавная подсветка, выключено). По умолчанию, при первом включении устройства, установлен режим бегущих огней. Удержание кнопки SW1 дольше 3 секунд сохраняет текущие настройки (скорость затухания, режимповедения в тишине, режим работы).Удержание одновременно двух кнопок "Runlight" и "Fadespeed" дольше 3 секундRunlight"Runlight" и "Fadespeed" дольше 3 секунд и "Runlight" и "Fadespeed" дольше 3 секундFadespeed"Runlight" и "Fadespeed" дольше 3 секунд дольше 3 секундприведет к сбросу на начальные настройки.Перепрограмирование.Через разъем J3 (SPI), не выпаивая микроконтролер ATMega 8, можно сменитьисполнительную программу, которую можно загрузить с сайта: http://lightportal.at.ua. Перейдя по ссылкам: Каталог статей / Цветомузыкальные установки / Lichtorgel -интернациональная цветомузыка. Там вы найдете разнообразные обновления и исходные коды для самостоятельного изменения программы. За неудачное перепрограмирование устройства покупателем предприятие ответственность не несет! Для программирования можно использовать K156 или M265 программатор.
