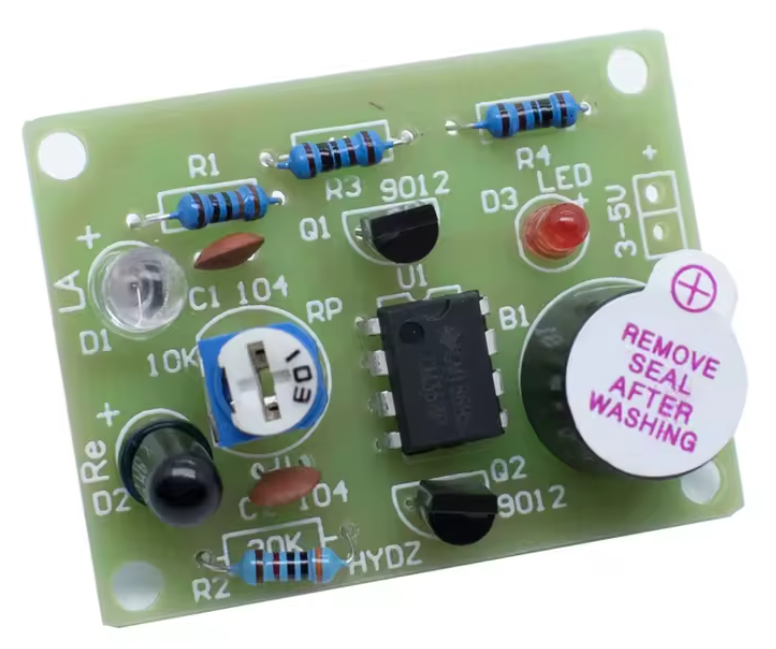

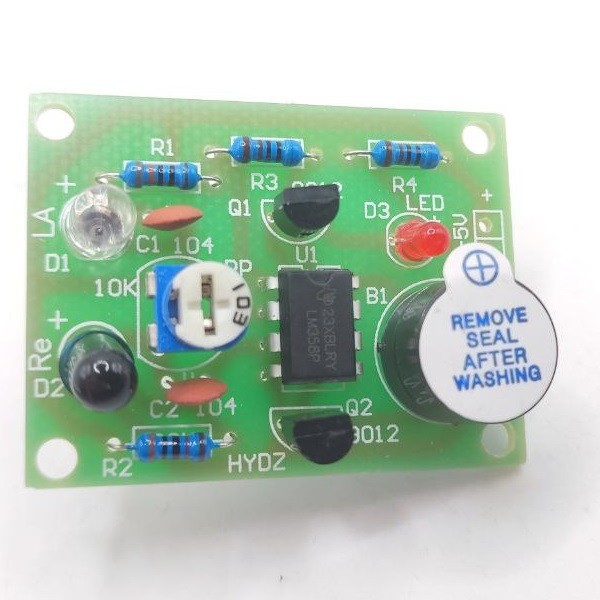

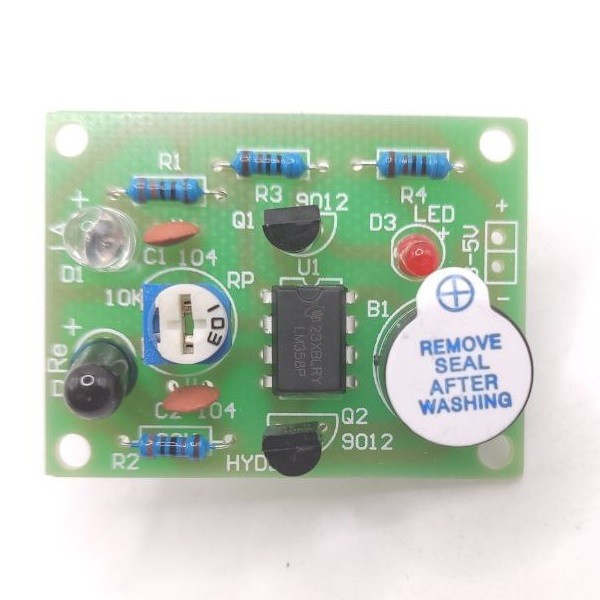

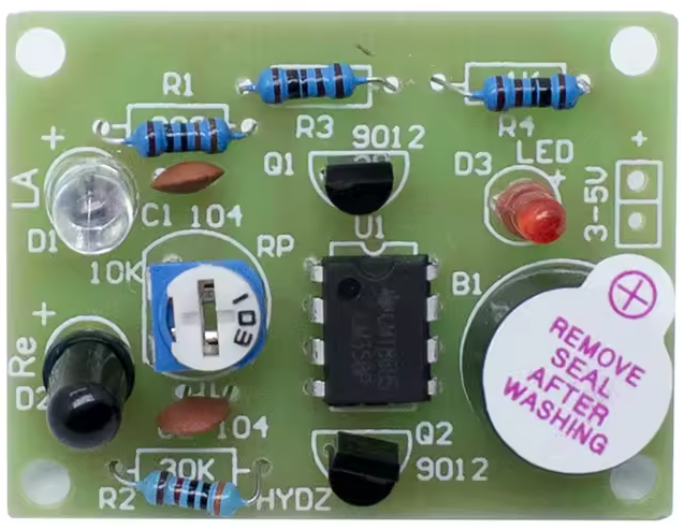

Радіоконструктор Світлоакустична сигналізація, інфрачервоний індукційний вимикач на LM358 DIY Kit 3–5В

Цей електронний набір ідеально підходить для самостійного вивчення принципів роботи інфрачервоної індукції, а також для створення практичних систем, таких як автоматичні двері чи безконтактні крани. При виявленні руху в зоні дії інфрачервоного променя схема миттєво вмикає звукову і світлову сигналізацію, що демонструє високочутливу роботу індукційного сенсора. Після зникнення об’єкта – індикація припиняється. Це наочно демонструє принцип роботи компаратора LM358 та взаємодії передавача й приймача ІЧ-сигналу.

Особливості:

🔹 Інфрачервоне виявлення: при наближенні руки або об'єкта до сенсора, активується світлове та звукове сповіщення
🔹 Основу схеми становить компаратор LM358, що забезпечує надійне реагування на зміни сигналу
🔹 ІЧ-приймач і передавач забезпечують точне виявлення безконтактного об’єкта
🔹 Схема включає регульований резистор для налаштування порогу спрацьовування
🔹 Світлодіод та зумер вмикаються при наявності індукції, та автоматично вимикаються після зникнення об'єкта
🔹 Напруга живлення — 3–5 В, що дозволяє використовувати батарейки або блок живлення
🔹 Ідеально підходить для практичного вивчення ІЧ-технологій, транзисторів (PNP), компараторів, та основ електроніки

Переваги:

✔ Висока чутливість спрацювання
✔ Проста схема для навчання й тестування ІЧ-сенсорів
✔ Звук і світло як зворотний зв’язок роботи
✔ Можливість інтеграції у DIY-проєкти (розумні крани, двері, охоронні системи)
✔ Універсальність використання LM358 як компаратора

Застосування:

✅ Автоматичне відкриття та закриття дверей
✅ Сенсорні безконтактні крани
✅ Освітлення або сигналізація при наближенні
✅ Навчальні набори для вивчення електроніки
✅ DIY охоронні інфрачервоні сигналізації

Принцип роботи:

Інфрачервоний індукційний датчик складається з кількох основних частин:

1️⃣ Інфрачервоний передавач (D1) випромінює невидиме інфрачервоне світло при подачі живлення 3-5 В.
2️⃣ Якщо промінь не перекритий, інфрачервоний приймач (D2) перебуває у зворотньому відсічному стані і не проводить струм. Напруга на негативному виводі приймача D2 залишається високою та подається на вхід компаратора LM358 (вивід 3).
3️⃣ Напруга на двох входах компаратора LM358 (виводи 2 і 3) залежить від налаштувань регульованого резистора (PR). При правильно відрегульованому порозі (приблизно 2.5 В), вивід 1 LM358 видає високий рівень сигналу (V+ > V-).
4️⃣ Високий сигнал подається на бази PNP-транзисторів Q1 і Q2 через резистор обмеження струму, що викликає їх закриття (відсічення). Внаслідок цього звуковий сигналізатор (зумер) та світлодіод (D3) вимкнені.
5️⃣ При наближенні руки чи іншого об'єкта до інфрачервоного передавача, інфрачервоне світло блокується і відбивається на приймач (D2), який проводить струм. Напруга на негативному виводі приймача різко падає і подається на вхід компаратора (вивід 3 LM358).
6️⃣ Компаратор порівнює напруги і тепер V+ < V-, тому його вихід (вивід 1) переходить у низький рівень. Це відкриває PNP-транзистори Q1 і Q2, які включають зумер та світлодіод.
7️⃣ Коли об’єкт віддаляється, напруга на приймачі повертається до високого рівня, компаратор змінює вихід на високий, транзистори закриваються, і індикація вимикається.

Ця послідовність забезпечує точне, швидке та надійне реагування системи на рух у зоні дії інфрачервоного променя.

Технічні характеристики:

⚙️ Робоча напруга: 3–5 В
⚙️ Основний мікросхемний елемент: LM358
⚙️ Тип транзисторів: 9012 PNP
⚙️ Сенсор: інфрачервоний передавач і приймач
⚙️ Регулювання чутливості: за допомогою змінного резистора
⚙️ Вихідна індикація: зумер + світлодіод
⚙️ Призначення: навчальний/DIY-набір
⚙️ Розмір плати: 39х29х15 мм📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

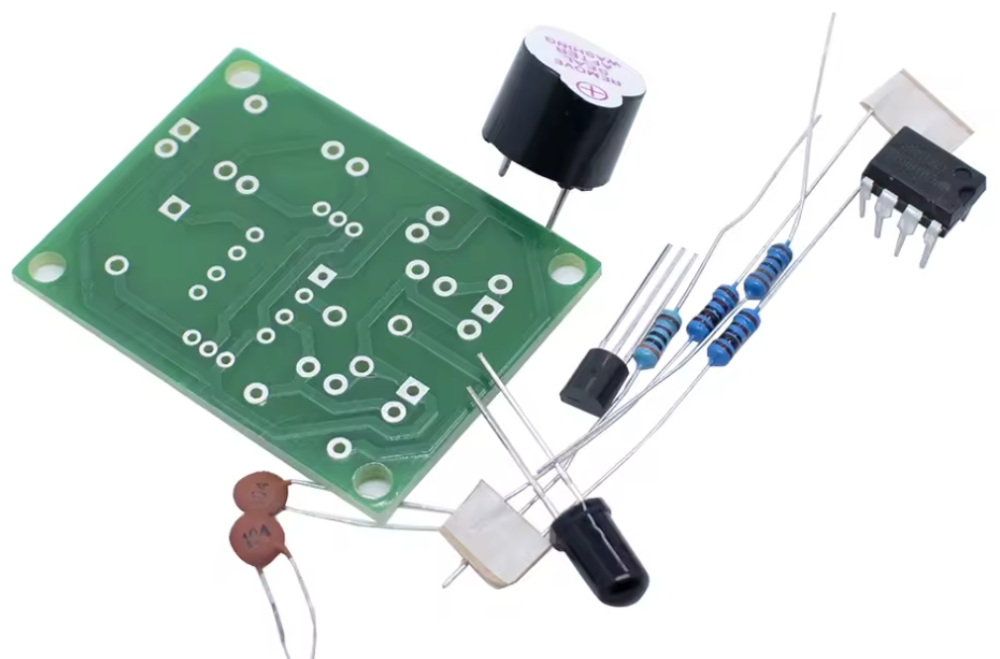

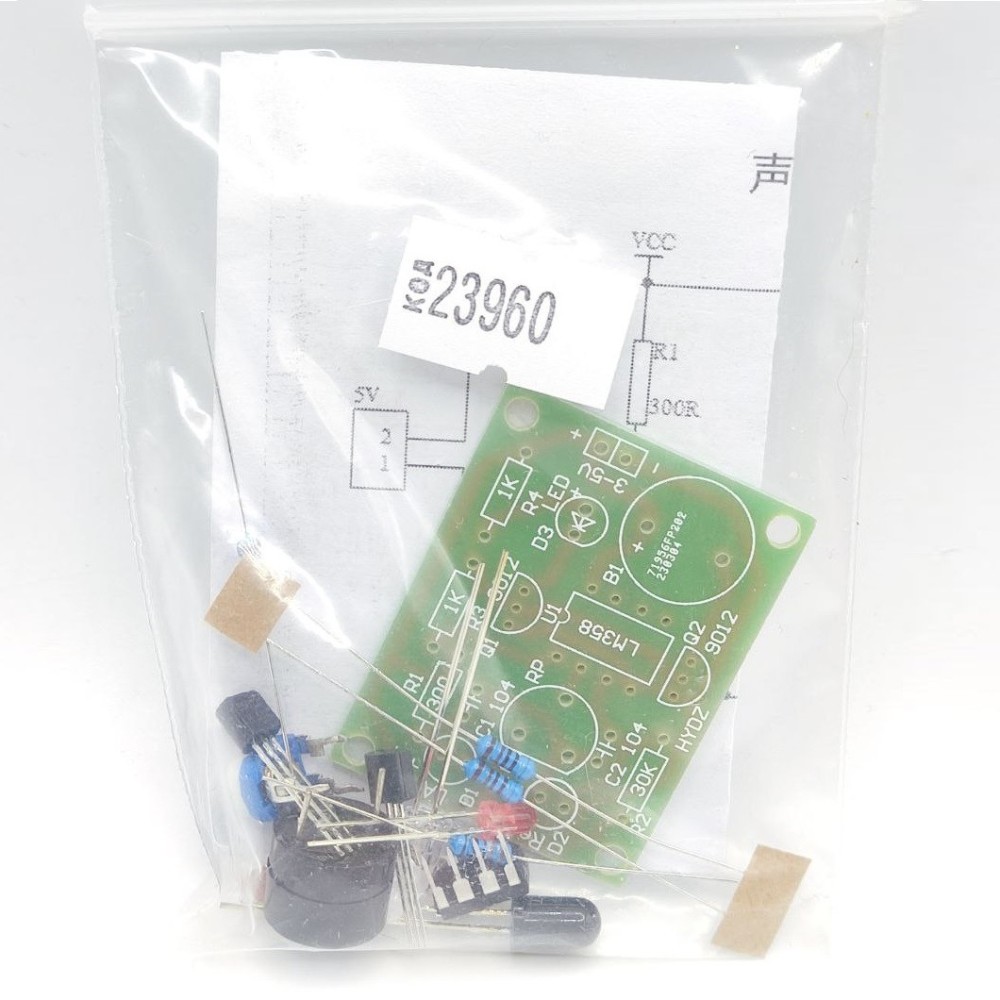

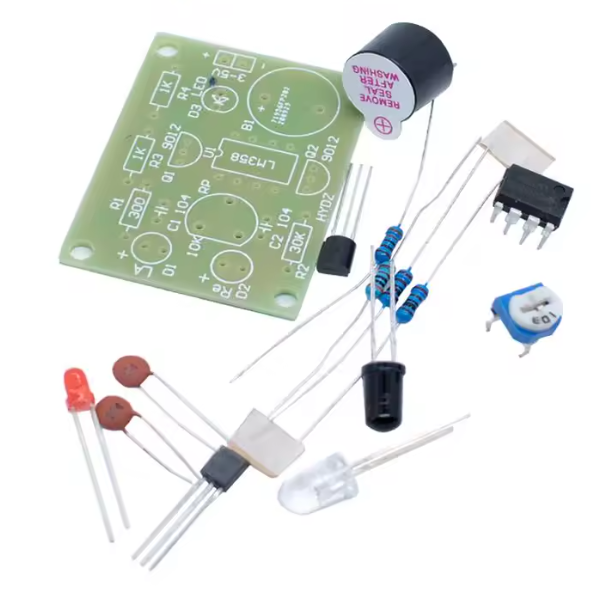

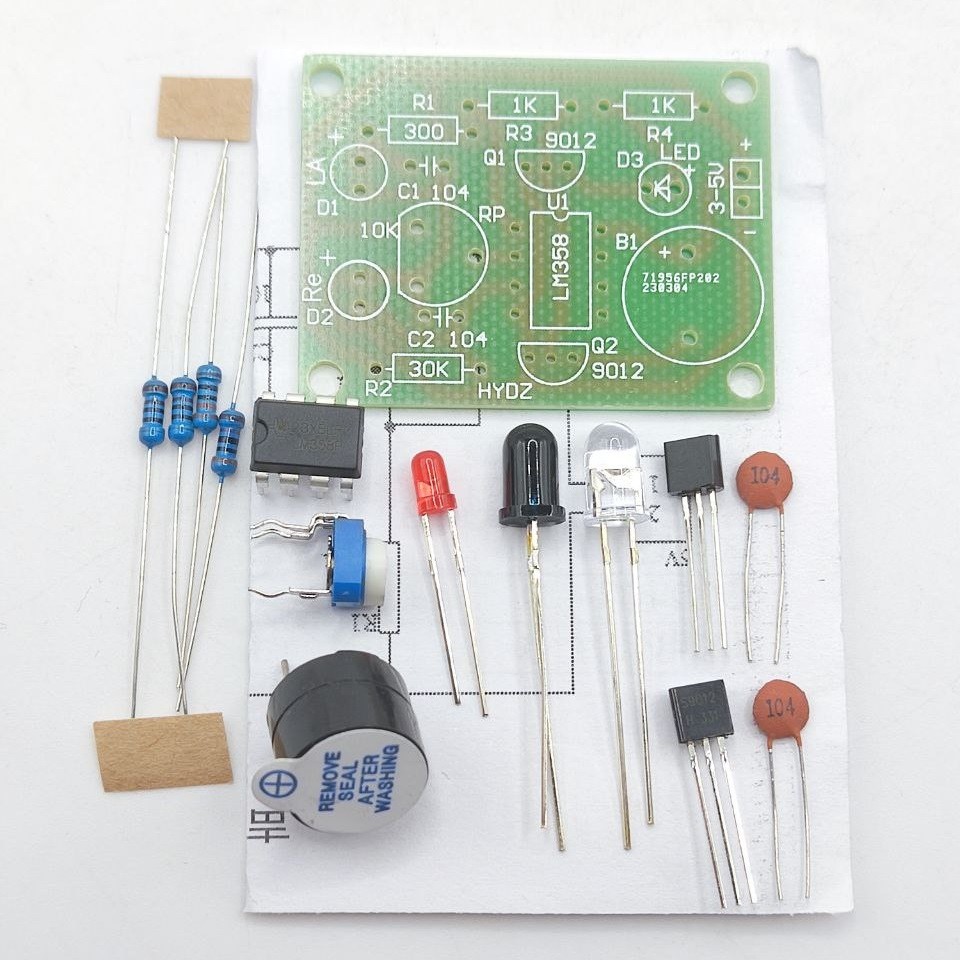

Комплектація:

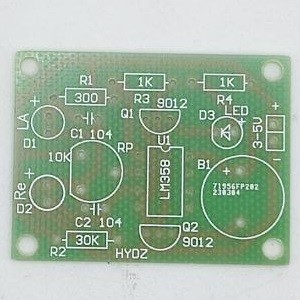

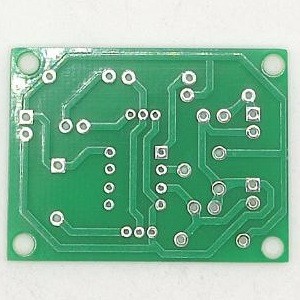

📦 Друкована плата (PCB)
📦 Мікросхема LM358 (U1) – 1 шт
📦 ІЧ-передавач та приймач 5 мм (D1, D2) – по 1 шт
📦 Транзистори 9012 (Q1, Q2) – 2 шт
📦 Світлодіод червоний 3 мм (D3) – 1 шт
📦 Зумер (B1) – 1 шт
📦 Регульований резистор (RP) – 1 шт
📦 Резистори:

300 Ом (R1)
30 кОм (R2)
1 кОм (R3, R4)

📦 Конденсатори 104 (C1, C2) – 2 шт
📦 Інструкція

Цей набір стане чудовим стартом для початківців в електроніці та для практичного засвоєння принципів роботи інфрачервоних сенсорів і компараторів. Завдяки простій збірці та наочному результату, він ідеально підходить для DIY-проєктів, освітніх демонстрацій та розробки автоматичних систем.
