Код: 16677

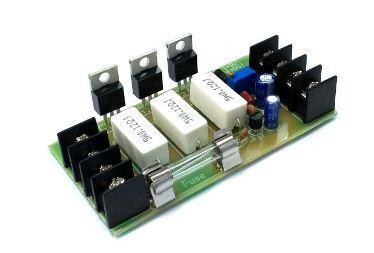

Радіоконструктор Стабілізатор напруги регульований 5-27VDC/20А К212.2

Ціна за 1 шт.
197.20 грн
В наявності 5 шт.
  • пр. Слобожанський 83/3 (5 шт).
  • Оптом і в роздріб
    Оптові ціни
    Опис

    Область застосування

    У радіоаматорський практиці часто необхідний джерело харчування, що володіє простотою виконання, малими габаритами і високою навантажувальною здатністю. Цей набір дозволить зібрати регульований стабілізатор напруги з широким діапазоном вихідної напруги (5...27В) і вихідним струмом до 20 А.

    Технічні характеристики

    • Вхідна напруга хв, ....................8
    • Вхідна напруга max, В..................30
    • Вихідна напруга, В...................5...27
    • Вихідний струм, А..................................до 20
    • Габаритні розміри, мм ..........90х46х24

    Рекомендації по складанню пристрої

    Транзистори T1-T3 необхідно встановити на радіатор рівномірно по всій його площі. Размерырадиатора розраховуються виходячи з максимальної потужності розсіювання на транзисторах,яка не повинна перевищувати 150 Вт.Pq=(Uвх-Uвих)*Інагр де: Pq - розсіює потужність транзистора;Uвх, Uвих - вхідна і вихідна напруга відповідно;Інагр - струм навантаження.Площа радіатора вважається з розрахунку 20 см2 потужності, що розсіюється на 1 Ват. Толщинаоснования радіатора повинна бути не менше 5мм. У разі використання пристрою на максимальних навантаженнях на радіатор необхідно установитьвентилятор для примусового обдування.Для нормального функціонування пристрою напруга на вході має бути большенапряжения на виході не менше ніж на 3 вольта.Силові доріжки на друкованій платі необхідно посилити нанесенням припою.
