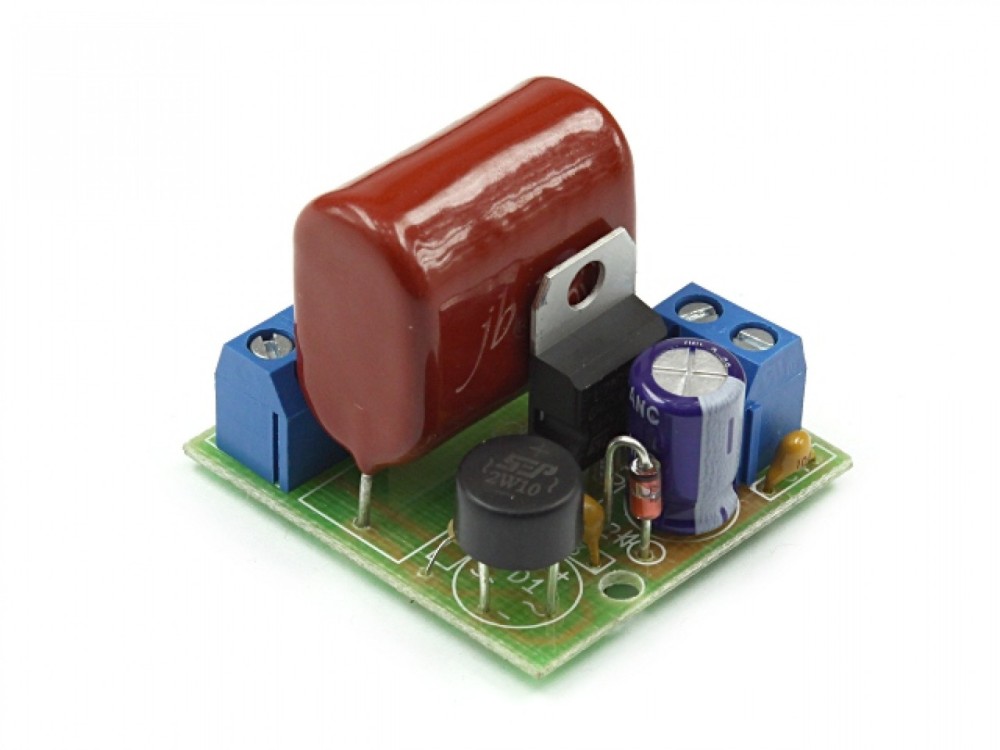

Радіоконструктор Стабілізатор напруги безтрансформаторний К257

Ціна за 1 шт.

65.80 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Входное напряжение, В: 220
Выходное напряжение, В: 5 … 12
Максимальный ток нагрузки, мА: 40

Радиоконструктор K257 позволяет собрать недорогой бестрансформаторный стабилизатор напряжения с небольшим выходным током, достаточным для питания маломощных устройств.

Работа схемы

Конденсатор С1 является балластным сопротивлением, на котором гасится избыточное напряжение сети. Резистор R1 уменьшает начальный бросок тока при включении устройства, резистор R2 разряжает конденсатор С1 при выключении. Стабилитрон VD2 с напряжением стабилизации 22В...27В предохраняет микросхему от броска напряжения в момент включения источника питания. Конденсатор С3 уменьшает помехи по высокой частоте, С4 - сглаживает пульсации на выходе микросхемы стабилизатора U1.
