Код: 15977

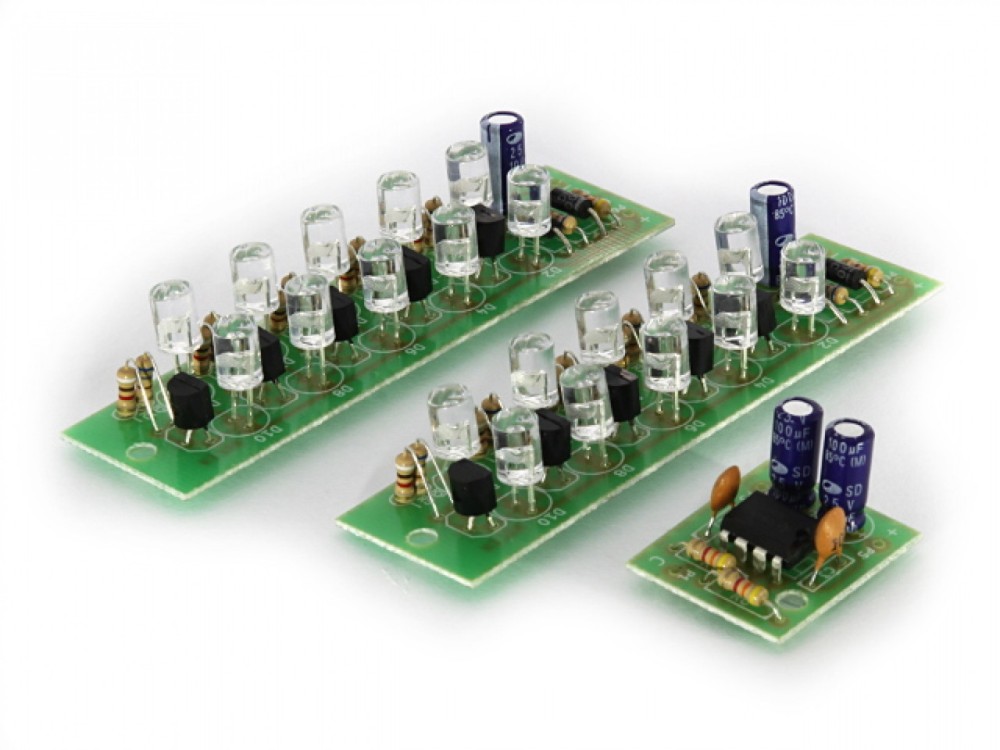

Радіоконструктор Сигнал повороту К170

Ціна за 1 шт.
156.70 грн
В наявності 0 шт.
  • пр. Слобожанський 83/3 (0 шт).
  • Оптом і в роздріб
    Товара нема в наявності
    Опис

    Напряжение питания: 12В
    Потребляемый ток: < 200мА

    Радиоконструктор K170 позволяет собрать поворотные сигналы с оригинальным эффектом. Такие сигналы можно установить на велосипед или как дополнительные для скутеров, мотороллеров и т.д. В устройстве используются по пять пар светодиодов (для левого и правого), которые поочерёдно плавно загораются. Например, первой загораются D1-D2, затем D3-D4 и т.д., при этом D1-D2 не гаснут до конца цикла. После того, как загорится последняя пара (D9-D10), вся линейка гаснет и цикл повторяется.

    Работа схемы. Микросхема U1 генерирует прямоугольный сигнал на выходе "C"(P1). Этот сигнал заряжает и разряжает конденсатор C4. Благодаря диоду D11 конденсатор разряжается быстрее, чем заряжается через резистор R8. Когда уровень напряжения на C4 становится достаточным для открывания соответствующего транзистора, загорается очередная пара светодиодов. Во время разряда C4 через D11 транзисторы закрываются и светодиоды гаснут. Соотношение номиналов R6-R7-C2 определяет временные характеристики сигнала "С".

    Примечания: При питании устройства от 9В источника (например, батареи «Крона») номинал токоограничивающих резисторов R9,R10,R11,R12,R13 можно уменьшить до 450- 500 Ом для достижения оптимальной яркости свечения светодиодов.
