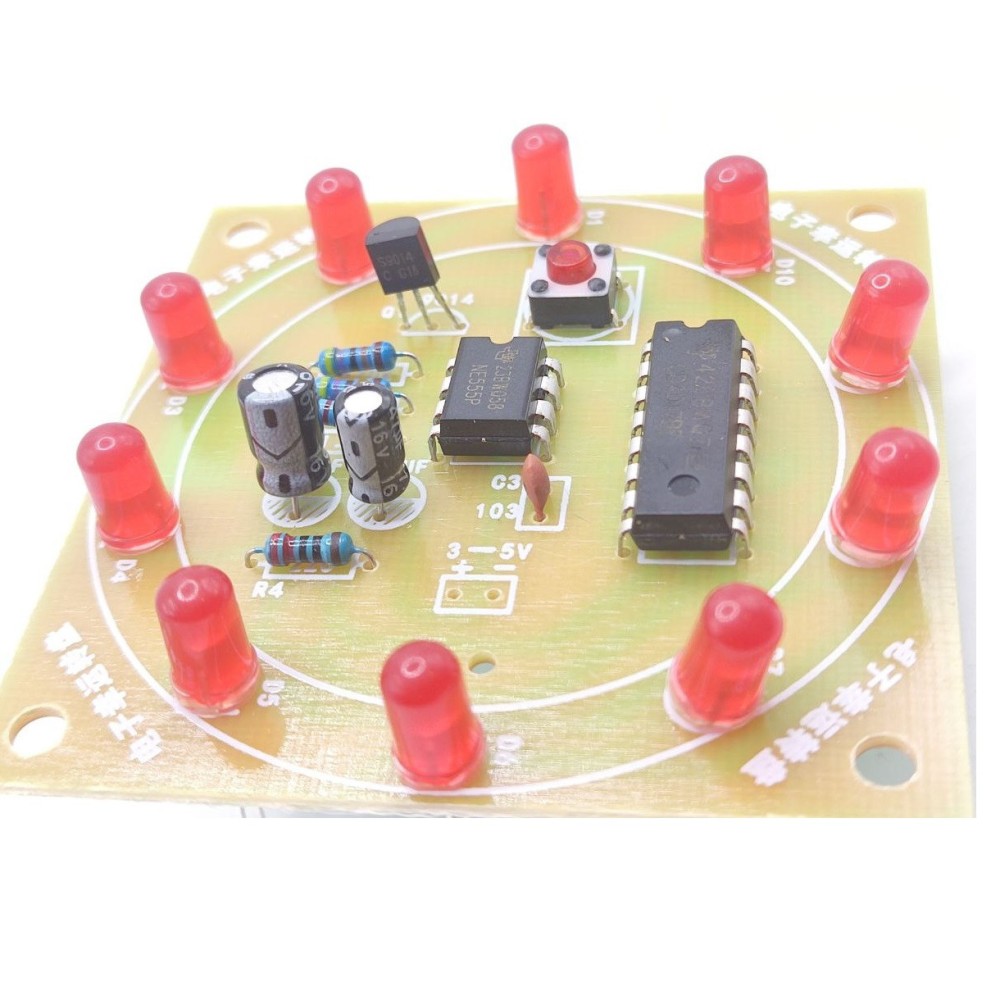

Радиоконструктор Щаслива рулетка на NE555 + CD4017 червоний 3-5 В

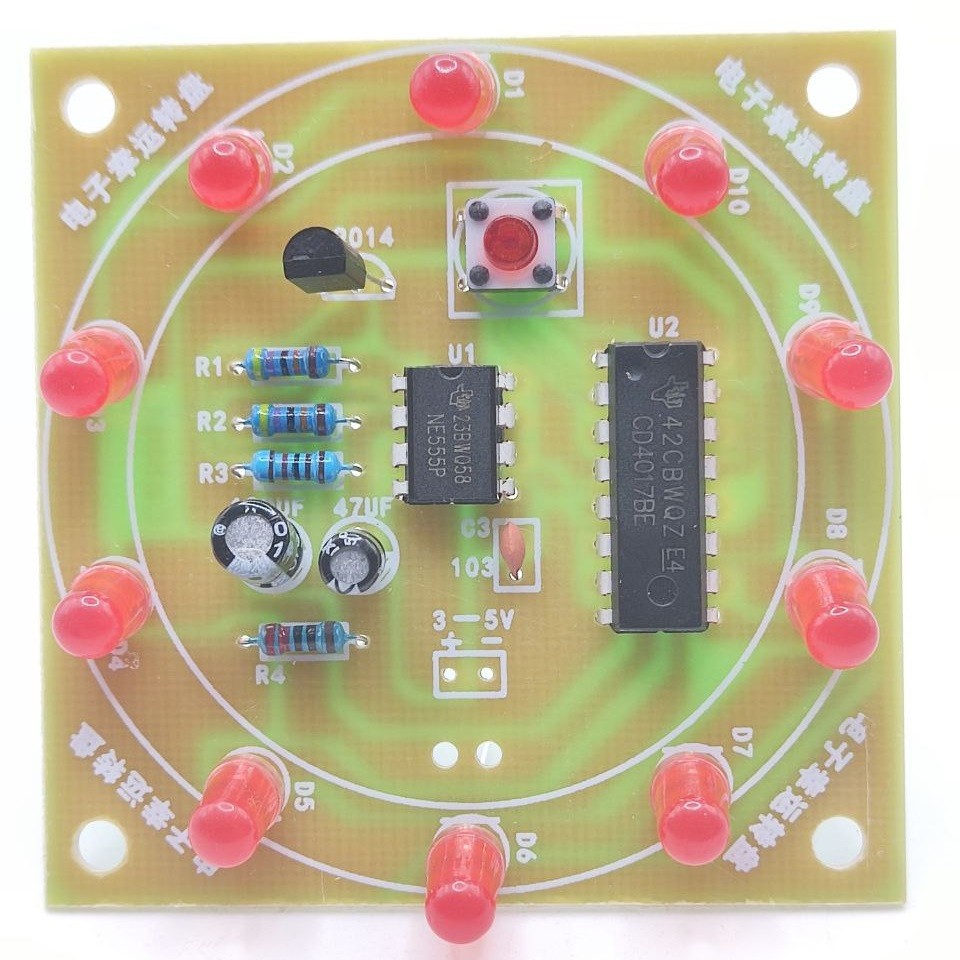

Цей електронний набір дозволяє зібрати захопливий пристрій — "щасливу рулетку", яка імітує обертання колеса удачі з поступовим уповільненням. В основі схеми — популярні мікросхеми NE555 та CD4017, що генерують імпульси та керують послідовним засвічуванням 10 червоних світлодіодів. Це чудовий навчальний проєкт для вивчення основ електроніки та логіки роботи таймерів і лічильників. Ідеально підходить для шкільних гуртків, хобістів та як ігрова лотерея.

Особливості:

🔹 Електронна рулетка на базі мікросхем NE555 і CD4017 — класичне поєднання генератора імпульсів і лічильника для реалізації плавного гасіння
🔹 Імітація обертання — 10 світлодіодів розташовані по колу, які спалахують один за одним, створюючи ефект обертання
🔹 Ефект уповільнення — при відпусканні кнопки обертання сповільнюється завдяки розряду конденсатора
🔹 Лотерейна механіка — зупинка на випадковому світлодіоді, що імітує виграшну позицію
🔹 Живлення від джерела 3–5 В постійного струму
🔹 Простий монтаж — компоненти монтуються на плату шляхом пайки
🔹 Освітній проєкт — дозволяє вивчити принципи роботи імпульсних генераторів, затримок, цифрового рахунку та затухання сигналу
🔹 Яскраві 5 мм червоні світлодіоди з довгим ресурсом
🔹 Проста схема з чітким алгоритмом роботи — легко аналізується й модифікується
🔹 Можливість перетворення пристрою на електронні гральні кістки, лічильник, ігрову систему випадкових рішень

Переваги:

✔ Розвиває практичні навички пайки та складання електронних схем
✔ Зрозумілий принцип роботи — ідеально для новачків у схемотехніці
✔ Компактний розмір та енергоефективність
✔ Можливість використання в освітніх цілях або як розвага
✔ Надійна робота за рахунок використання перевірених елементів

Застосування:

✅ Електронні лотереї та розіграші
✅ Гральні автомати з ефектом випадкового вибору
✅ Демонстраційні навчальні стенди в школах
✅ DIY-проєкти для дітей і підлітків
✅ Системи розважального характеру

Принцип роботи:

🔸 Коли натиснута кнопка, NE555 генерує імпульси, які подаються на CD4017.
🔸 CD4017, як десятковий лічильник, по черзі активує один із 10 світлодіодів, створюючи ілюзію обертання.
🔸 Після відпускання кнопки розряд конденсатора C2 поступово зменшує частоту імпульсів, сповільнюючи обертання.
🔸 Як тільки заряд повністю зникає, імпульси припиняються, і світлодіод фіксується в одному положенні — виграшному.
🔸 Таким чином, вбудована схема створює ефект випадкового вибору з візуально привабливим уповільненням.

Технічні характеристики:

⚙️ Робоча напруга живлення: 3–5 В DC
⚙️ Тип світлодіодів: 5 мм червоні
⚙️ Основні мікросхеми: NE555 (генератор імпульсів), CD4017 (десятковий лічильник)
⚙️ Тип схеми: імпульсний генератор + лічильник з динамічним зменшенням частоти
⚙️ Діаметр розміщення світлодіодів: 10 штук по колу
⚙️ Резистори: 2 × 470K, 1 × 1.2K, 1 × 220R
⚙️ Конденсатори: 47 мкФ, 100 мкФ (електролітичні)
⚙️ Конденсатор: 103 (керамічний)
⚙️ Метод складання: пайка на друковану плату
⚙️ Розмір виробу: 59.5 × 59.5 × 8 мм

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

📝 Примітка: при складанні дотримуйтесь полярності світлодіодів і конденсаторів, не переплутайте положення транзистора і мікросхем — орієнтуйтесь на позначки на платі.

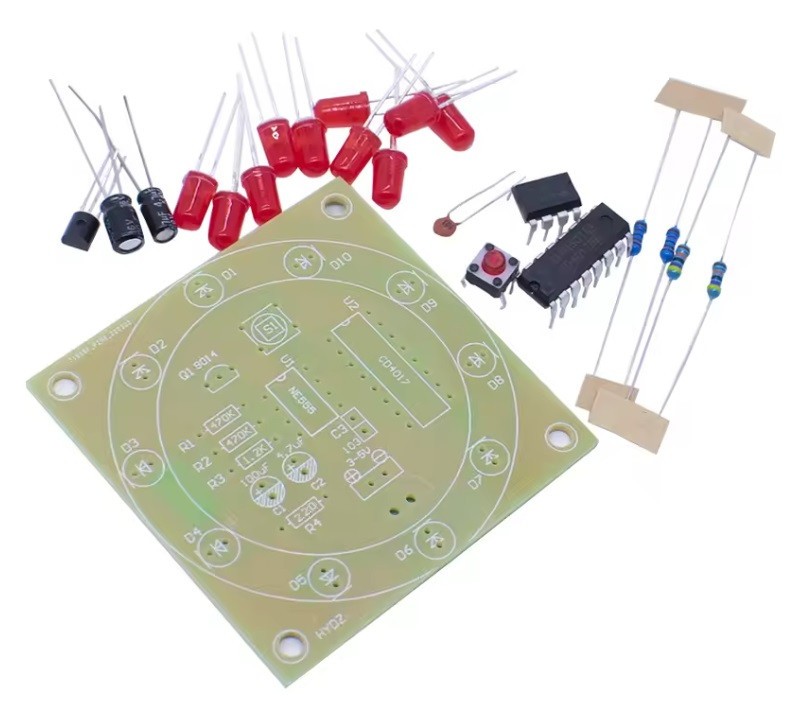

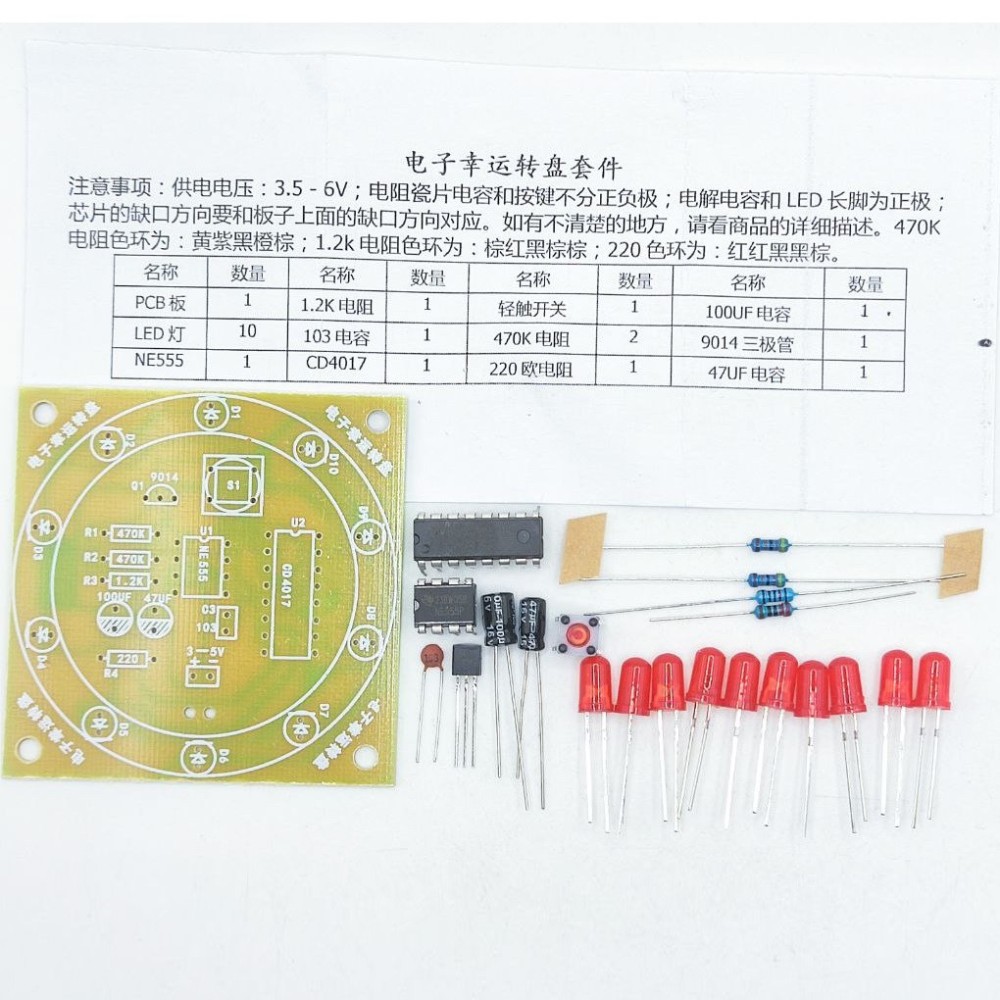

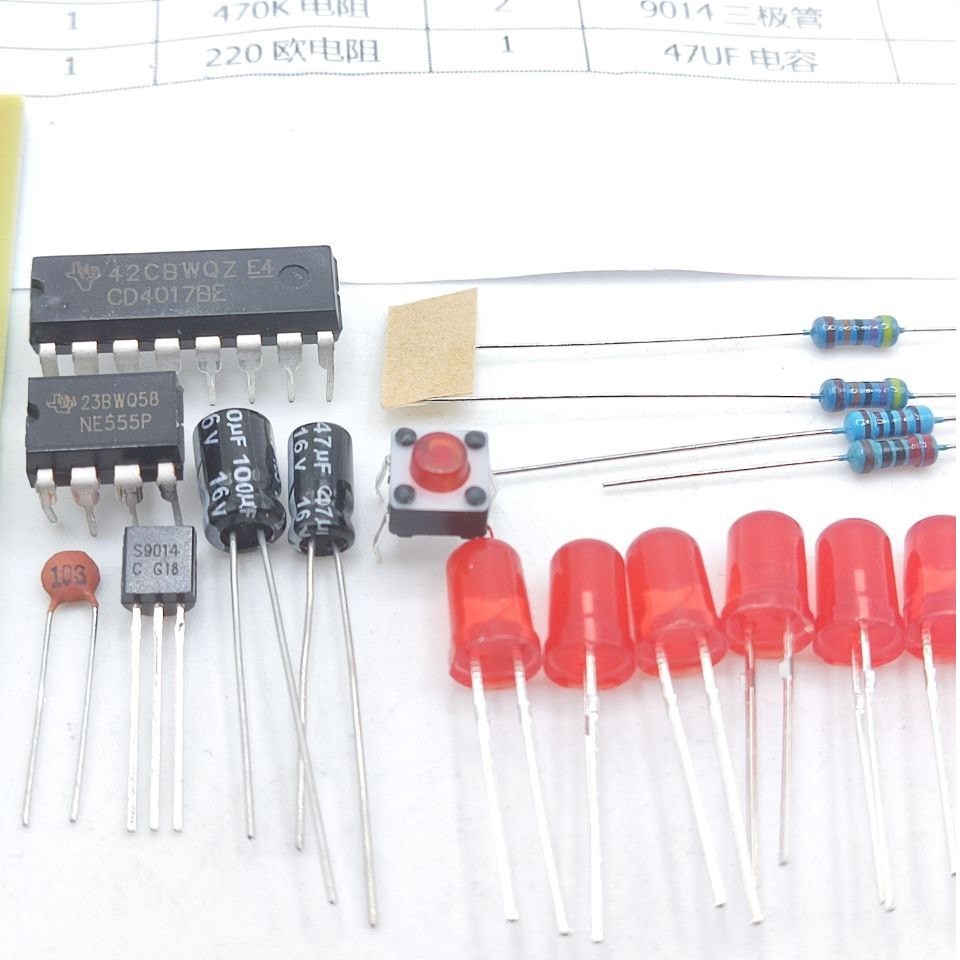

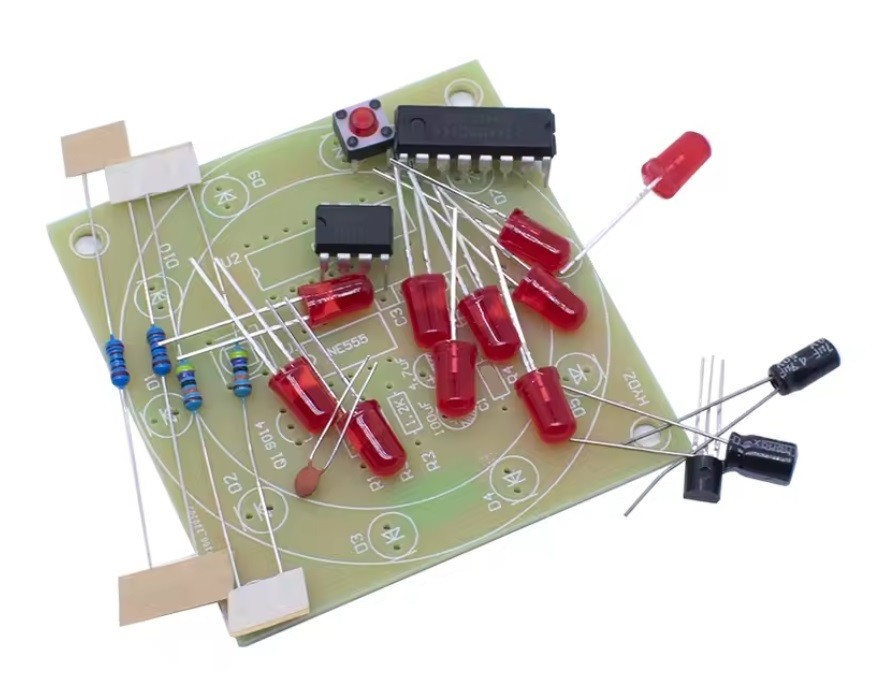

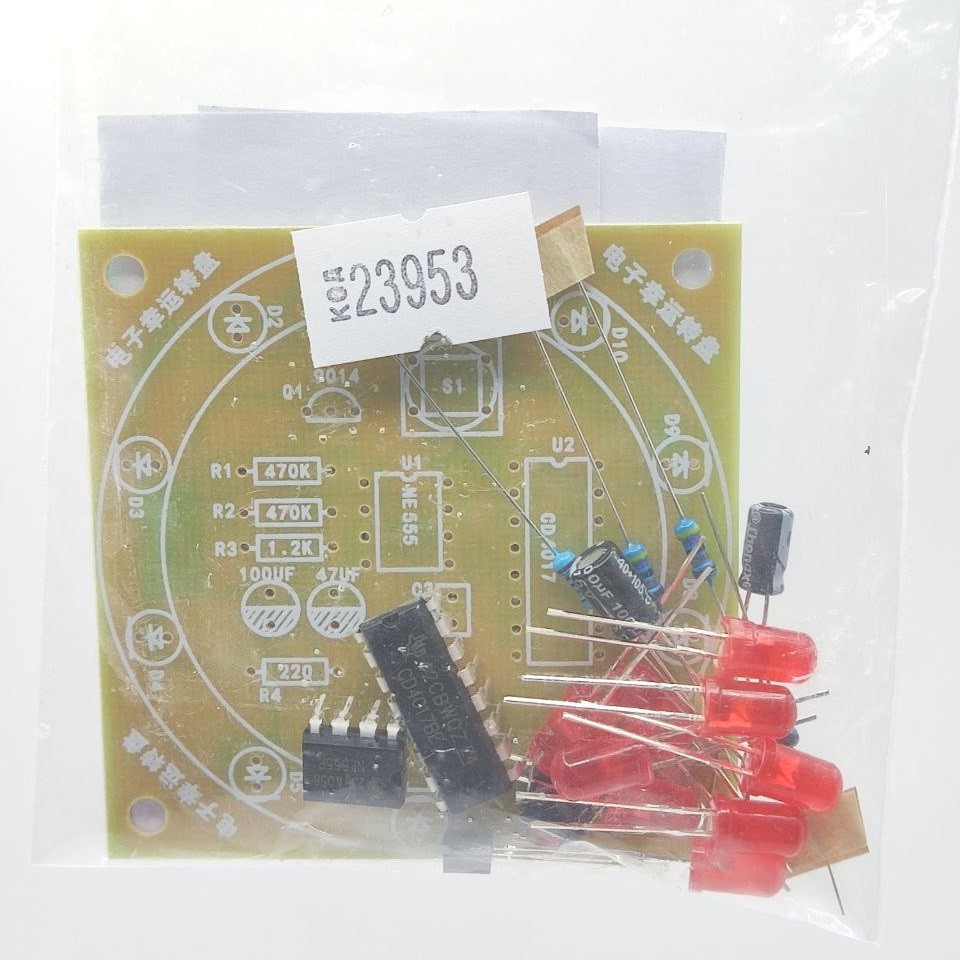

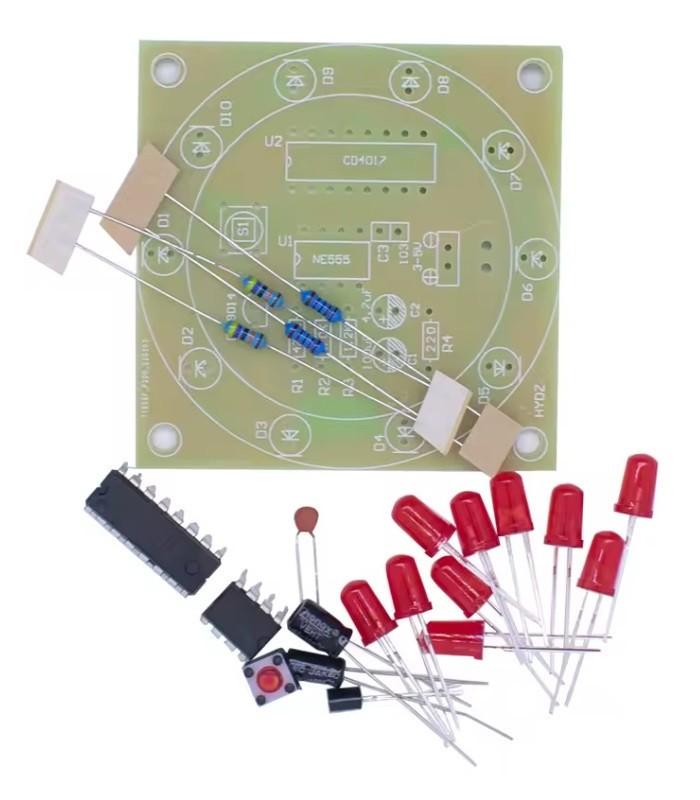

Комплектація:

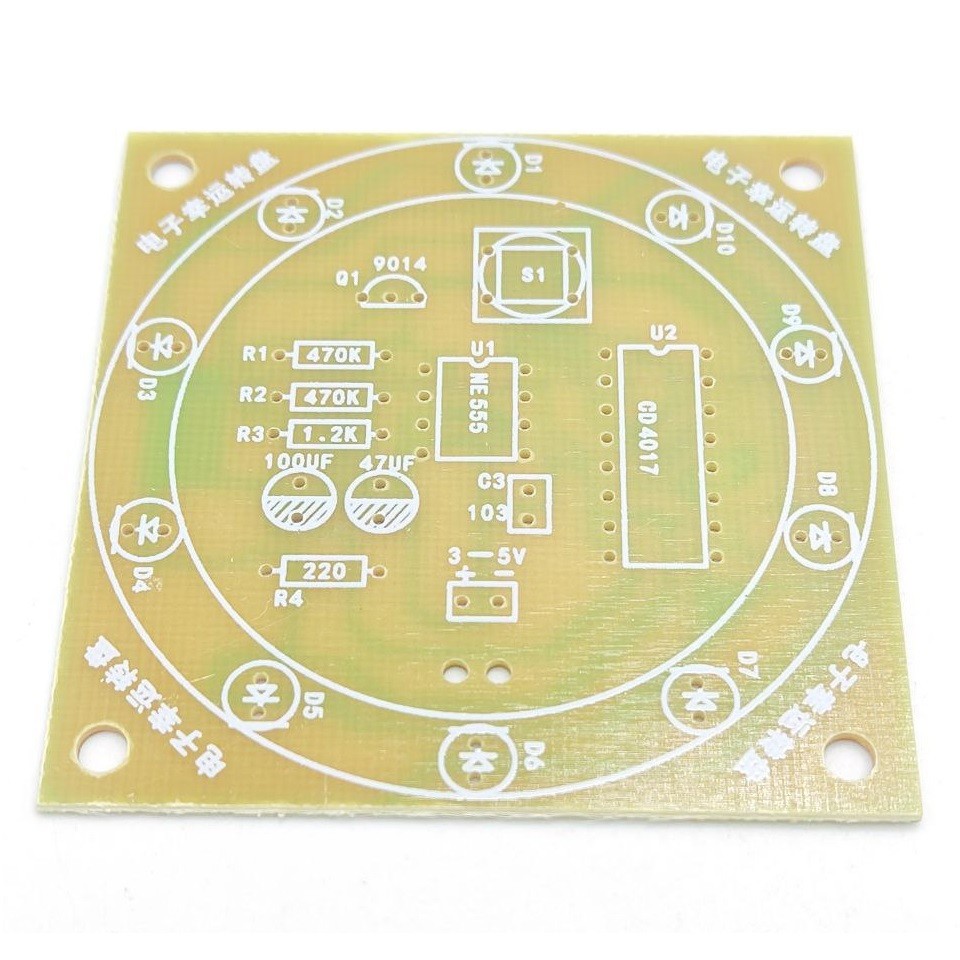

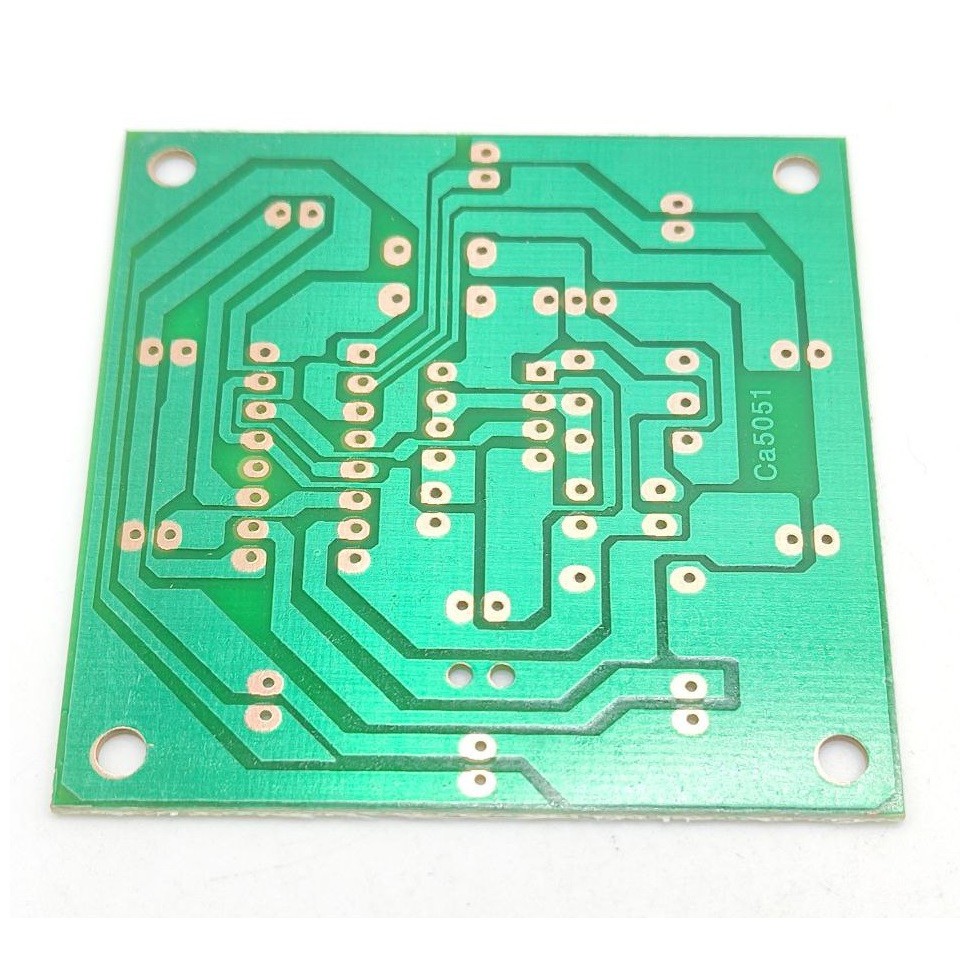

📦 Друкована плата
📦 Мікросхема NE555 (U1)
📦 Мікросхема CD4017 (U2)
📦 10 × червоних світлодіодів 5 мм (D1-D10)
📦 2 × резистори 470K (R1, R2)
📦 1 × резистор 1.2K (R3)
📦 1 × резистор 220R (R4)
📦 1 × конденсатор 47 мкФ (C2)
📦 1 × конденсатор 100 мкФ (C1)
📦 1 × керамічний конденсатор 103 (C3)
📦 1 × транзистор 9014 (Q1)
📦 1 × кнопка тактова 6*6*13 мм (S1)
📦 Інструкція

Цей набір — ідеальне поєднання розваги та навчання. Простота складання та зрозумілий принцип роботи робить його чудовим вибором для новачків, а ефектна візуалізація процесу — цікавим для будь-якого користувача. Може бути як приклад для вивчення цифрової логіки, так і оригінальним способом розіграшу призів.
