Код: 15794

Радіоконструктор Реле акустичне К105

Ціна за 1 шт.

86.30 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Напряжение питания: 220 В
Потребляемая мощность: не более 10 Вт
Коммутируемая мощность: до 100 Вт ( с теплоотводом до 500 Вт)

Акустическое реле - прибор, реагирующий на звук (голос, хлопок, стук). Реле содержит триггер, позволяющий оставаться устройству включенным после срабатывания и выключиться после повторного срабатывания реле.

Радиоконструктор K105 содержит небольшое количество компонентов для сборки, простой в налаживании - имеет всего один регулировочный элемент. Однако, несмотря на простоту сборки, не подходит для начинающих и юных радиолюбителей, так как не имеет гальванической развязки от сети. Область применения акустического реле - это автоматизация: управление освещением, охрана объектов.

Общее описание K105

Емкостное реле собрано на трех микросхемах - на микросхеме D1 выполнен одновибратор, на D2 счетчик который переключает состояние, микросхема D3 управляет силовым симистором VS1. D1 и D3 являются специализированной микросхемой КС1025КП2. Данная микросхема имеет полный набор необходимых компонентов: генератор синусоидальных колебаний, детекторы синусоидальных колебаний, источник опорного напряжения, дифференциальный усилитель, стабилизатор напряжения, пороговая схема, схема защиты, схема управления симистором.

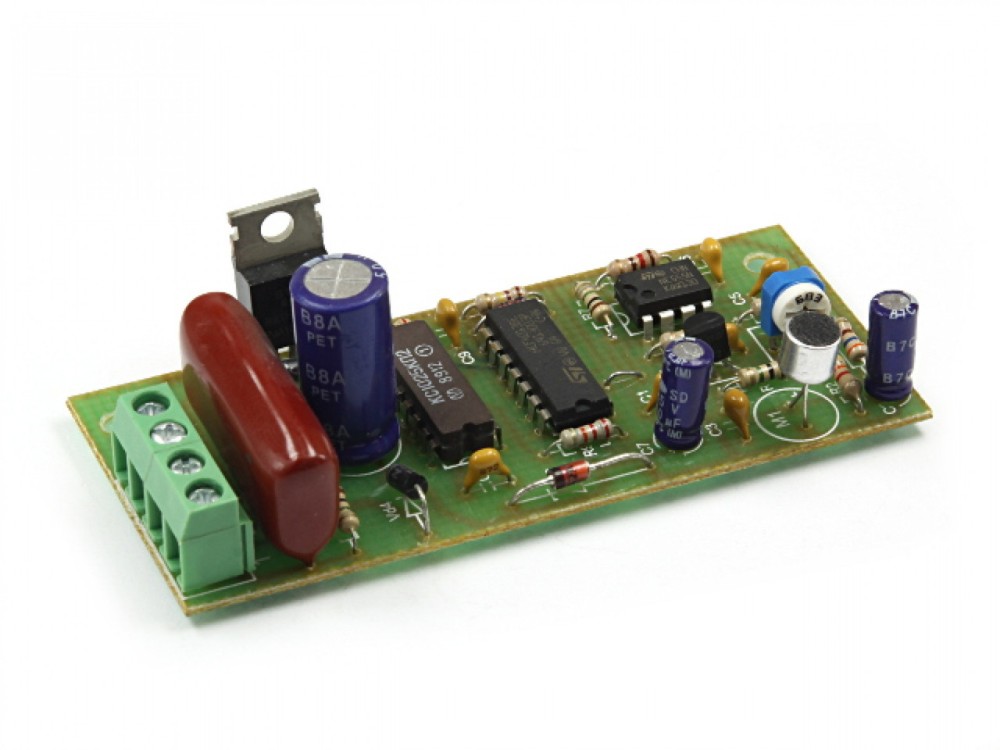

Устройство собирается на печатной плате размером 85х35мм. После сборки необходимо проверить правильность установки компонентов, цоколевки транзисторов, микросхем и симистора, полярности электролитических конденсаторов. После включения схемы необходимо подстроечным резистором R4 установить желаемую чувствительность микрофона.
