Код: 16560

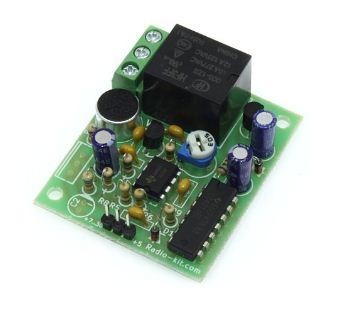

Радіоконструктор Реле акустичне К175

Ціна за 1 шт.

110.00 грн

В
                                                                    наявності 6
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (6 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Область применения

Устройство позволит включать - выключать освещения или другие бытовые приборы. Хлопните в ладоши (или щелкните пальцами, издайте любойотрывистый звук) и свет включится; на следующий хлопок – свет выключится. Прибор позволяет регулировать чувствительность микрофона, имееткомпактный размер, обладает высокой надежностью и прост в изготовлении, атакже в настройке.

Технические характеристики

• Напряжение питания, В

со стабилизатором питания.........................7...30

без стабилизатора питания.........................5

• Потребляемый ток, не более, mA...................65

• Максимальный ток нагрузки, А ......................5

• Габаритные размеры, мм................................46Х40Х18

Описание схемы

Сигнал, принятый микрофоном МIC, усиливается транзистором VТ1 и подается на Т1 и подается на одновибратор U2, с которого сигнал поступает на переключатель U3, который, в своюочередь, управляет ключом VТ1 и подается на T2 и реле К1, которое перебрасывает коммутирующиеконтакты NO, COM, NC ( открыт, общий, закрыт ). С помощью подстроечногорезистора R4 регулируется чувствительность схемы.

Примечания

Питание схемы по умолчанию производится от 5 вольт. Для возможности запитать устройство от 7...30 вольт, необходимо впаять в схему стабилизатор напряжения U1 иэлектролитический конденсатор С2.
