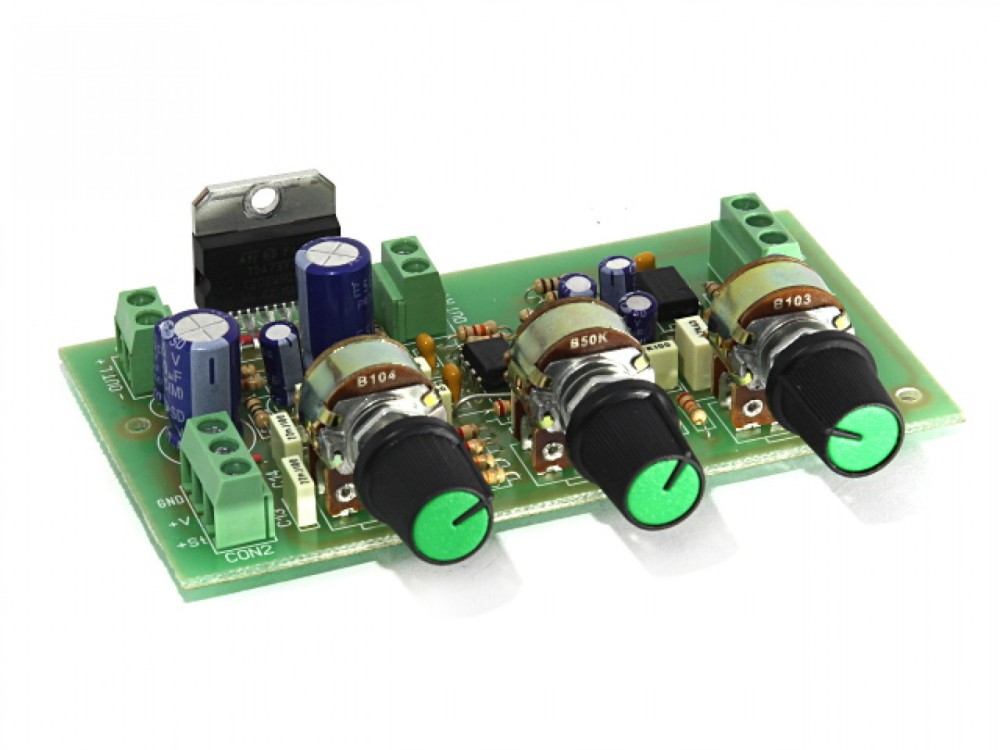

Радіоконструктор ПНЧ 2х30Вт на TDA7377 з темброблоком К160

Ціна за 1 шт.

304.50 грн

В
                                                                    наявності 2
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (2 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Напряжение питания, В: 10-18
Полоса воспроизводимых частот, Гц: 20-20000
Входное сопротивление, кОм: 10
Глубина регулировки тембра, dB: 20

В конструкции Радиоконструктора K160 на одной печатной плате объединены стереофонический активный регулятор тембра и усилитель мощности звуковой частоты.

Входной сигнал подаётся на разъём CON1. Далее, через цепи смещения и регулировки, сигнал поступает на DA1, на которой собран повторитель сигнала. Регулировка уровня громкости осуществляется сопротивлением R5. На элементах С9-С18, R12-R23, R29, R30, DA2 собран активный регулятор тембра. Сопротивление R16 отвечает за регулировку низкочастотной состовляющей спектра, R17 — высокочастотной. DA3 выступает в качестве усилителя мощности звуковой частоты. Усиленный сигнал с разъёмов CON3 и CON4 подается на колонки. К разъёму CON2 подключается источник питания. Контакт STBY в разъёме CON2 переводит усилитель в дежурный режим, для этого достаточно подать потенциал земли. Для перевода в рабочий режим необходимо подать на STBY напряжение питания.

Примечания:

1) Перемычка под DA3 должна быть выполнена изолированным проводом.
2) ИС TDA7377 необходимо устанавливать на теплоотвод общей площадью не менее 400 кв. см.
3) Если на контакт STBY разъёма CON2 не подано напряжение питания, то ИМС будет в неактивном состоянии.
