Опис

Технические характеристики:
● Напряжение питания, В ..................................... 10-18
● Полоса воспроизводимых частот, Гц ................ 20-20000
● Входное сопротивление, кОм ............................ 10
● Глубина регулировки тембра по ВЧ, dB ............ 12
● Коэффициент гармоник ,
● при Uпит=14,4В , Р=0,1-10Вт, % .................... 0.03
● Номинальная выходная мощность,
● каналов L,R при U=14,4B и R= 4Ом, Вт ........... 2x10
● Номинальная выходная мощность сабвуфера,
● при U=14,4B и R= 4Ом, Вт .............................. 1x20

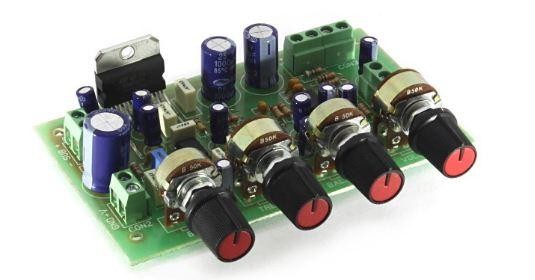

Этот модуль предназначен для тех, кто хочет собрать компактный стерео усилитель с сабвуфером на одной плате с питанием от двенадцативольтового источника питания. В усилителе используется микросхема TDA7377, которая
обладает высокими характеристиками и имеет защиту от короткого замыкания на выходе и перегрева. Регулировка громкости осуществляется резистором R1(Volume). Уровень сигнала между каналами можно сбалансировать сопротивлением R4(Balance). Регулировка спектра в области
высоких частот можно скорректировать сопротивлением R21(Treble). Сигнал сабвуфера формируется сумматором DA2.1 и активным фильтром на DA2.2. Уровень сигнала сабвуфера регулируется сопротивлением R26(Bass).
Основное усиление сигнала осуществляется микросхемой DA3(TDA7377). Входной сигнал подается на разъём CON1. Усиленный сигнал с разъёма CON3 подается на правый и левый канал акустики, а с разъёма CON4 на динамик сабвуфера. Питание на усилитель подаётся через разъём CON2.

Примечания:
1) На плате должны быть запаяны 4 перемычки из изолированного провода, одна из которых находится между выводами ИМС DA3.
2) DA3 необходимо устанавливать на теплоотвод общей площадью не менее 200 кв. см.
