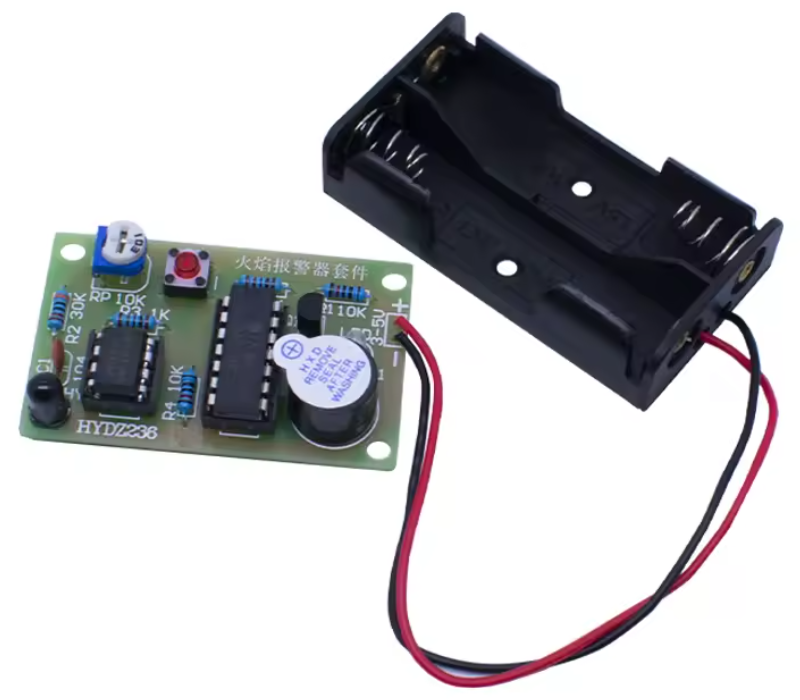

Радиоконструктор Пожежна сигналізація HYDZ236 виявлення полум'я 3-5 В

Цей модуль призначений для оперативного виявлення полум’я і автоматичного запуску звукової сигналізації. Він стане чудовим вибором для навчальних проєктів, самостійного складання систем безпеки або демонстрацій в освітніх цілях. Система реагує на наявність полум’я, видає звуковий сигнал та дає змогу вручну скинути тривогу для повторного використання.

Особливості:

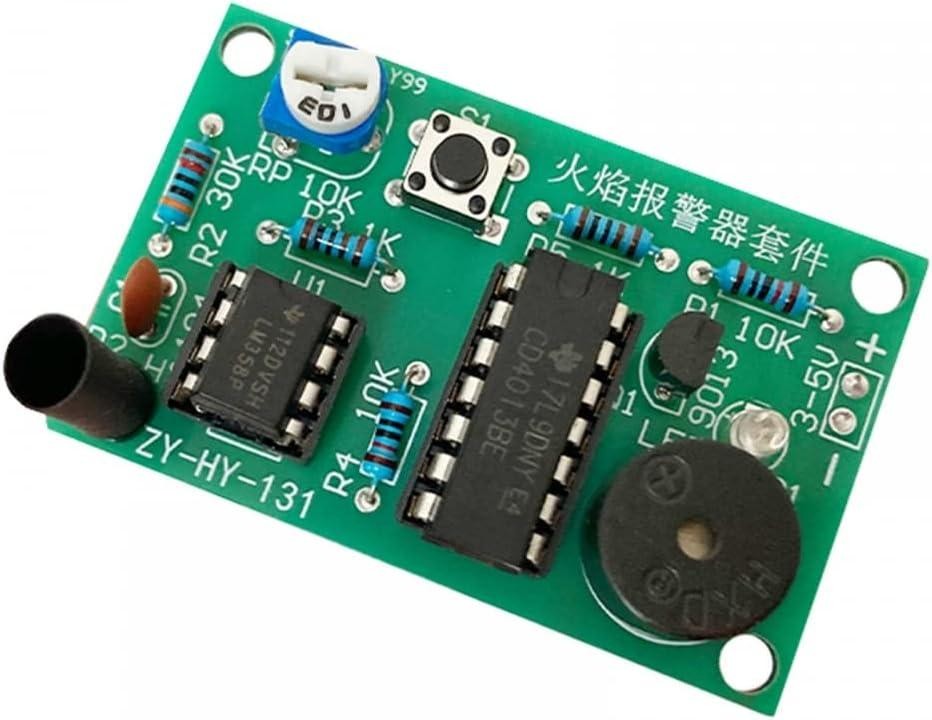

🔹 Компаратор LM358 аналізує рівень сигналу з полум’я-сенсора, порівнюючи його з опорною напругою — при перевищенні подається сигнал тривоги.
🔹 Мікросхема CD4013 реалізує логіку на базі RS-тригера — сигналізація активується при виявленні полум’я і скидається кнопкою.
🔹 Потенціометр RP1 (10 кОм) дозволяє налаштувати чутливість спрацювання — максимальне значення досягається при обертанні проти годинникової стрілки.
🔹 Кнопка S1 виконує ручне скидання стану тривоги, повертаючи систему до початкового стану.

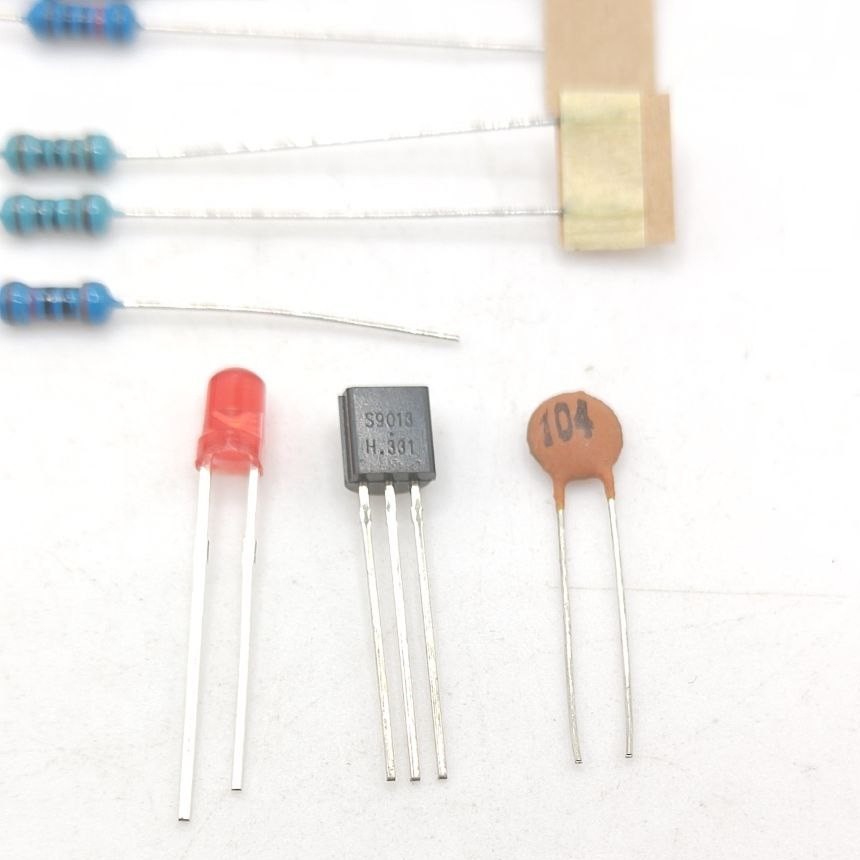

🔹 Активний бузер 5В, підключений через транзистор 9013, видає гучний сигнал при спрацюванні.
🔹 Світлодіод LED1 вказує на наявність живлення та допомагає візуально контролювати стан модуля.
🔹 Робоча напруга DC 3–5 В дозволяє використовувати модуль у системах з живленням від батарей або зовнішніх блоків.

Переваги:
✔ Простий у використанні та налаштуванні навіть для початківців.
✔ Повністю готовий до збирання як DIY-набір — ідеально для практичних занять.
✔ Реагує на реальне полум’я — висока точність виявлення.
✔ Низьке споживання енергії та сумісність з багатьма джерелами живлення.
✔ Ручне керування забезпечує більшу гнучкість під час тестування або експлуатації.

Застосування:
✅ Системи попередження про пожежу в побутових умовах.
✅ Лабораторні досліди та технічні демонстрації.
✅ Інтеграція в проєкти Arduino та інші мікроконтролерні системи.
✅ Навчальні набори для вивчення основ електроніки.
✅ Розробка прототипів бездротових або автономних систем сигналізації.

Опис інтерфейсів:
🔸 LED1 — індикатор живлення.
🔸 RP1 — змінний резистор для налаштування чутливості сенсора.
🔸 S1 — кнопка ручного скидання сигналу тривоги.
🔸 Buzzer — вихідний пристрій звукової сигналізації.
🔸 VCC / GND — клеми живлення (3–5 В DC).

Технічні характеристики:
⚙️ Робоча напруга: DC 3–5 В

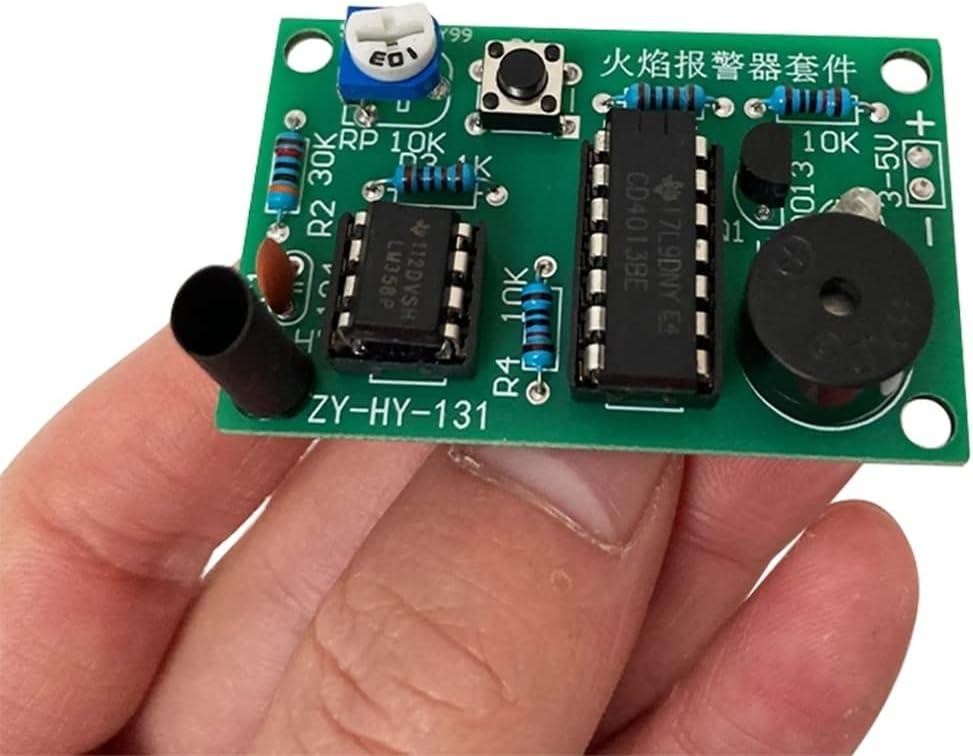

⚙️ Розміри плати: 51 х 32 х 12 мм

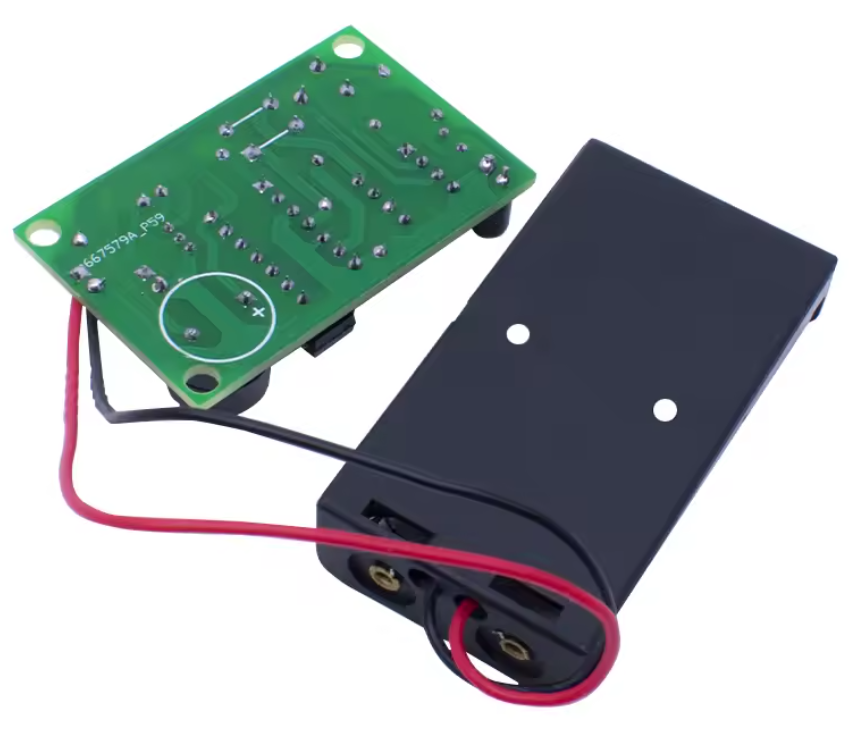

⚙️ Розмір утримувача батарейок: 63 х 38 х 13 мм
⚙️ Вага: 17,8 г
⚙️ Робоча температура: -25℃~85℃
⚙️ Робоча вологість: 5% ~ 95% RH

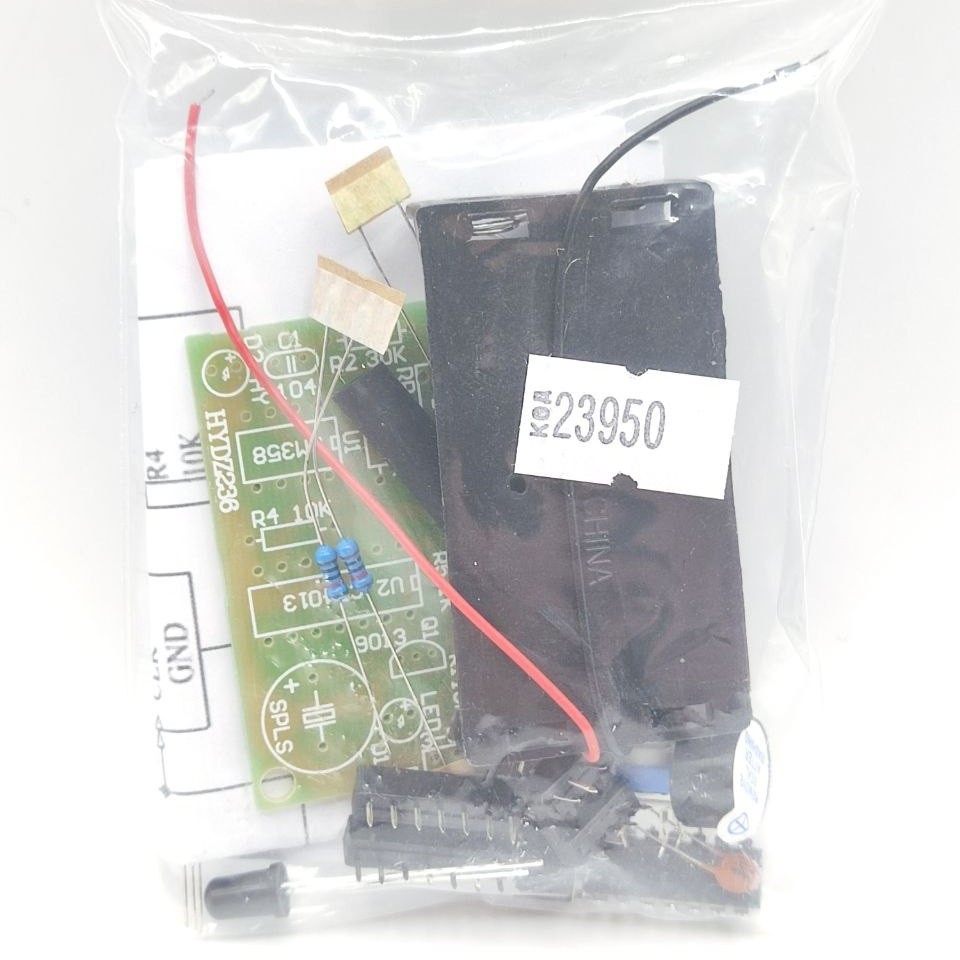

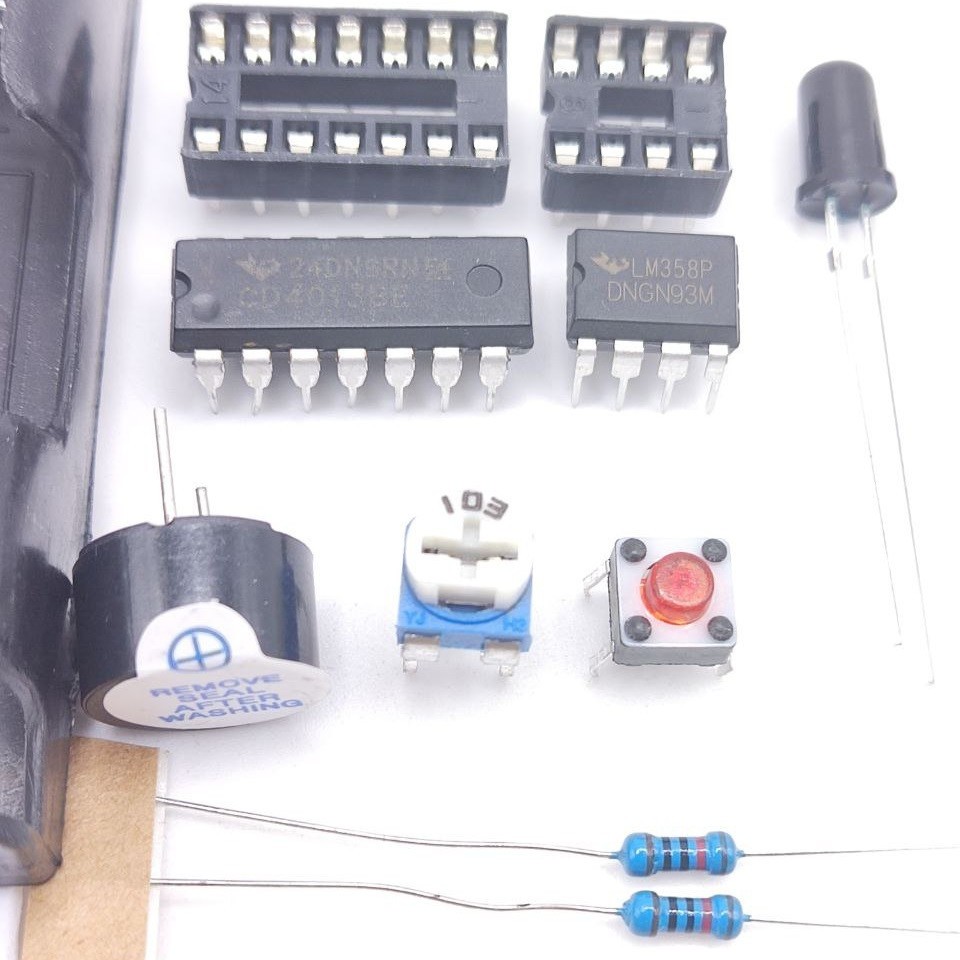

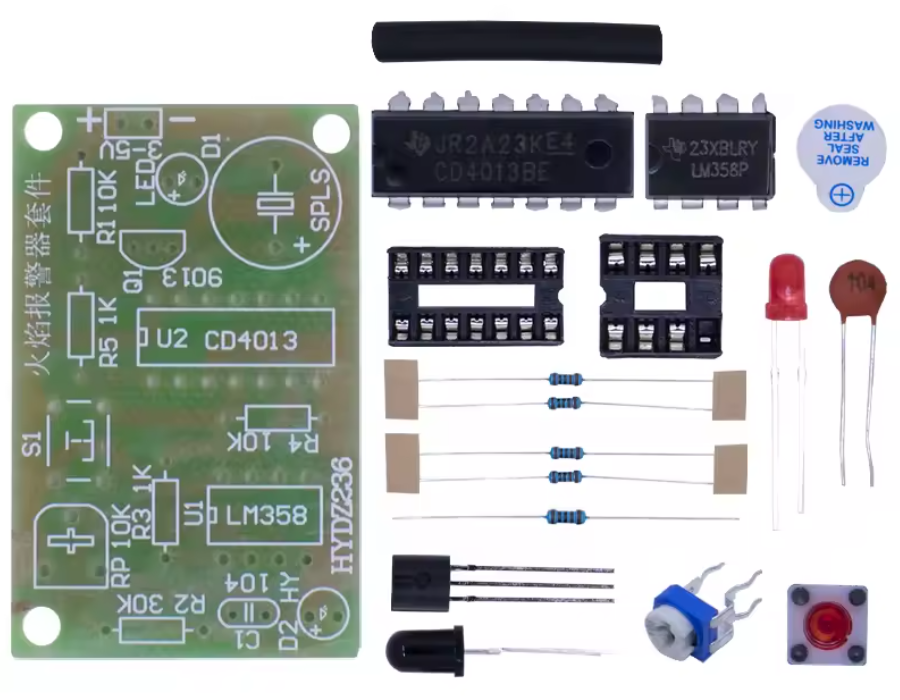

Комплектація:
📦 Модуль виявлення полум’я x1
📦 Активний бузер x1
📦 Кнопка ручного скидання S1 x1
📦 Світлодіодний індикатор живлення x1
📦 Потенціометр для налаштування чутливості x1
📦 Сенсор полум’я x1

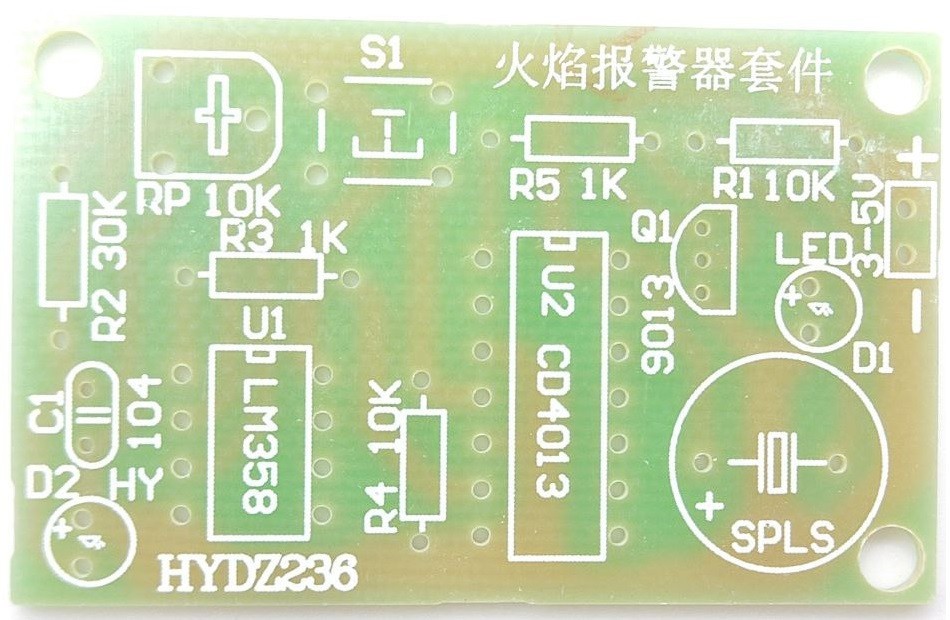

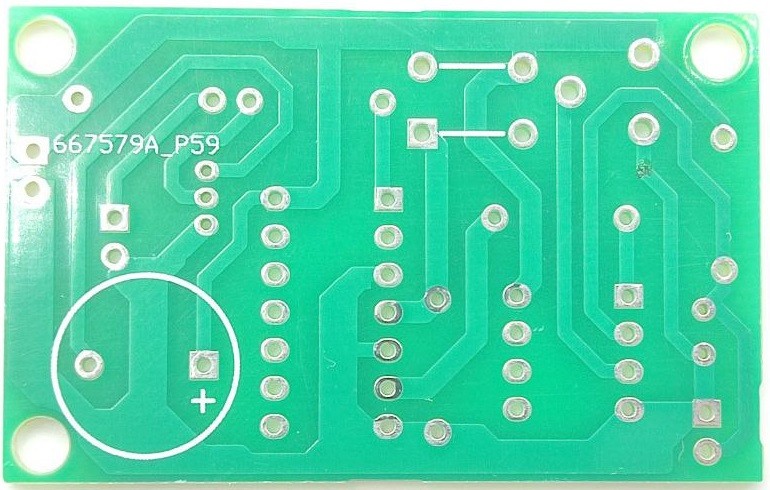

📦 Печатна плата зі змонтованими компонентами x1
📦 Інструкція зі збирання (може постачатись у PDF)
📦 Елементи живлення не входять у комплект

Модуль стане корисним інструментом у побудові автономної або навчальної системи пожежного захисту. Його простота у використанні поєднується з надійністю та точністю виявлення, а можливість ручного керування робить його зручним для тестування, демонстрацій та налаштування.
