Область применения

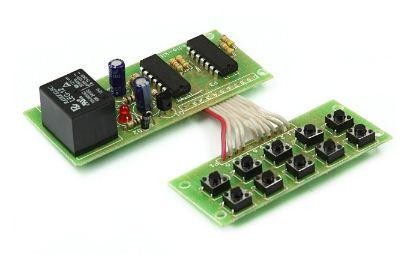

Данный конструктор позволяет собрать кодовый выключатель, который может найти применение в любых устройствах, где требуется ограничить доступ посторонних к переключению режимов. Назначение конcтруктора может быть различным - в зависимости от того, что подключено на выходе схемы (электромагнит, реле, сигнализация и др.), он может использоваться как кодовый замок или же
Технические характеристики
Работа схемы
Основу схемы составляют два триггера U1, U2. При подаче питания цепь С1-R1 формирует импульс обнуления триггеров. После нажатии на кнопку первой цифры кода SW4, в момент ее отпускания триггер U1A переключится, на прямом выходе появится лог. "1", так как на входе D есть лог. "1". При нажатии очередной кнопки, если на входе D соответствующего триггера имеется лог. "1", т. е.предыдущий сработал, то лог. "1" появится и на его выходе. После срабатывания схемы триггер U2B открывает транзистор Q2, который коммутирует реле. Чтобы схема не оставалась в таком состоянии надолго, используется транзистор Q1. Он обеспечивает задержку обнуления триггеров, достаточную по времени для открывания через контакты реле (P1 платы выключателя, 5А макс.) электромагнитной защелки. Задержка выполнена за счет цепи заряда конденсатора С3 через резистор R6. Дляизменения времени срабатывания схемы достаточно заменить значения номиналов цепи R6 или C3. Для установки кодовой комбинации в схеме используется только 4 кнопки из 10, что позволяетсоздать 5040 вариантов кода. Все кнопки, не подключенные к тактовым входам триггеров, подключаются к цепи Reset. Таким образом, в случае нажатия любой ошибочной цифры при наборе кода, все триггеры обнулятся. Смена кода осуществляется подключением соответствующих кнопок квыводам 4...1 разъёма P3. Последовательность нажатия этих четырех кнопок имеет значение. Кнопка,которая должна быть нажата первой, подключается к контакту 4 разъема P3, а та, что должна быть нажата последней - к контакту 1 разъема P3. Например, если вы хотите использовать четырехзначныйкод: 6845, соедините проводами при помощи пайки контакты платы с кнопками (P1) ссоответствующими контактами разъема (P3) платы выключателя: 6(P1)->4(P3); 8(P1)->3(P3); 4(P1)->2(P3); 5(P1)->1(P3). Оставшиеся контакты разъема P1 платы с кнопками соедините проводами с контактами 5,6...0 разъема P3 в любой последовательности.
