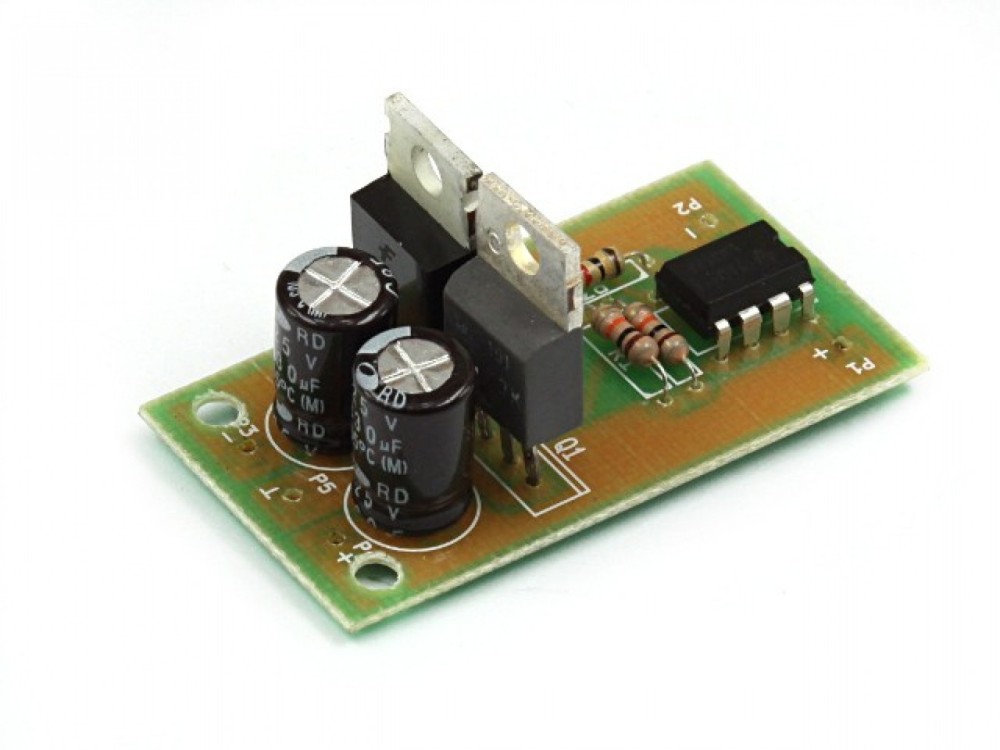

Радіоконструктор "Віртуальна земля" К276

Ціна за 1 шт.

81.80 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Радиоконструктор K276 для преобразования однополярного питания в двухполярное, например, когда нет возможности использовать соответствующий трансформатор с отводом средней точки. Такой случай может возникнуть, например, при питании усилителя или других устройств.
В отличие от простого резисторного делителя схема позволяет получить на выходе стабильное одинаковое напряжение, равное половине входного.

Принцип действия преобразователя похож на работу компенсационного стабилизатора напряжения. Микросхема U1A сравнивает образцовое напряжение, подаваемое на неинвертирующий вход с резистивного делителя R1-R2 с напряжением, поступающим на инвертирующий вход с выхода устройства. В соответствии с этим корректируется выходной сигнал, регулирующий отпирание/запирание выходных транзисторов. Максимальное входное напряжение ограничено напряжением питания операционного усилителя.

Uвх: 9 - 30 В
I симметричной нагрузки: 3 А
I несимметричной нагрузки: 1 А
Uвых: ±Uвх/2 В
