Радіоконструктор Індикатор рівня рідини світлодіодний К254.1

Ціна за 1 шт.

120.00 грн

В
                                                                    наявності 5
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (5 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

Напряжение питания, В: 9...15
Максимальный потребляемый ток не больее, мА: 100
Число позиций индикации: 10

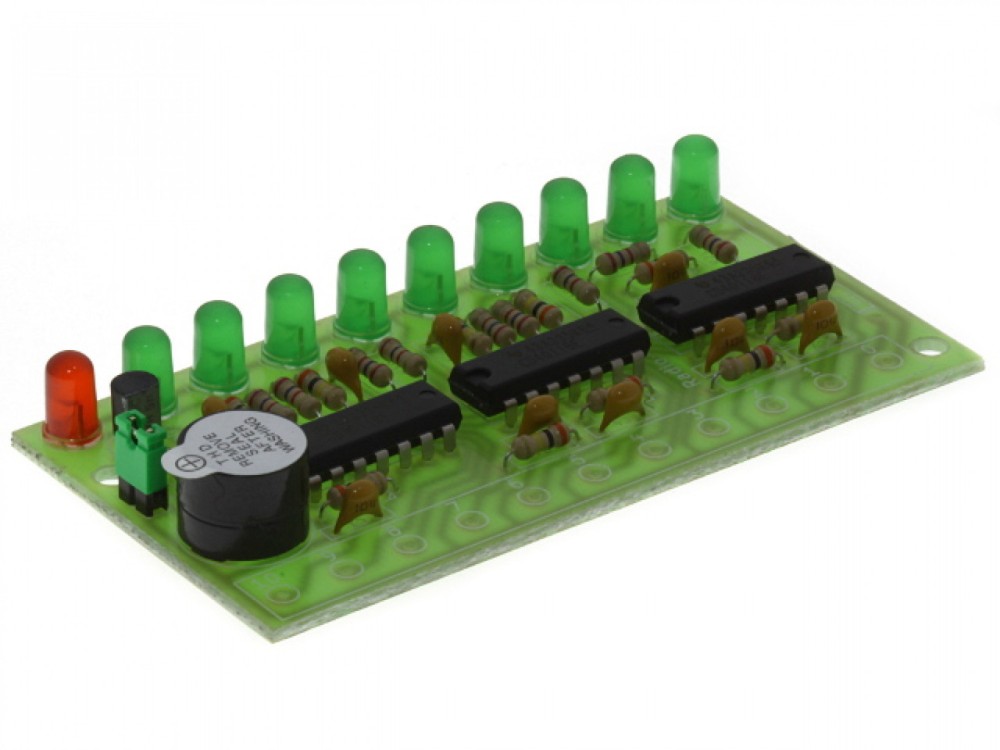

Радиоконструктор K254.1 позволяет собрать светодиодный индикатор уровня жидкости в емкости, основанный на принципе замыкания контактов выносного датчика токопроводящей жидкостью. Также к устройству можно подключить релейное устройство, которое будет коммутировать устройства питающиеся от сети 220В.

Основу схемы составляют три микросхемы U1 - U3, которые представляет собой четыре логических элемента 2И-НЕ, десять светодиодов, которые служит индикацией для каждого уровня жидкости и бузер SP1 - магнитоэлектрический динамик для подачи звукового сигнала индикации десятого уровня жидкости, его можно отключить с помощью джампера JP1. Датчик расположен внутри резервуара с жидкостью, где нижний нулевой контакт датчика - общий минус. Контакты 1-10 это десять уровней жидкости. Когда уровень жидкости поднимается, контакты датчика замыкаются посредством токопроводимости жидкости, с общим нулевым выводом, формируя выходной сигнал на микросхемах U1 - U3, и зажигают по очереди светодиоды. Схема настроек не требует.

Примечания. К схеме можно подключить исполнительное устройство с помощью реле на 12В, коммутирующего, например, водяной насос. Для подключения реле необходимо на плату установить диод D12 и, вместо бузера SP1, подпаять контакты к обмотке реле.
