Радіоконструктор Генератор функціональний К260

Ціна за 1 шт.

103.30 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Тех. характеристики

Uпит: 9-18 В
Тип сигналов: прямоугольный, треугольный, синусоидальный
Диапазон частот: 10-50 кГц

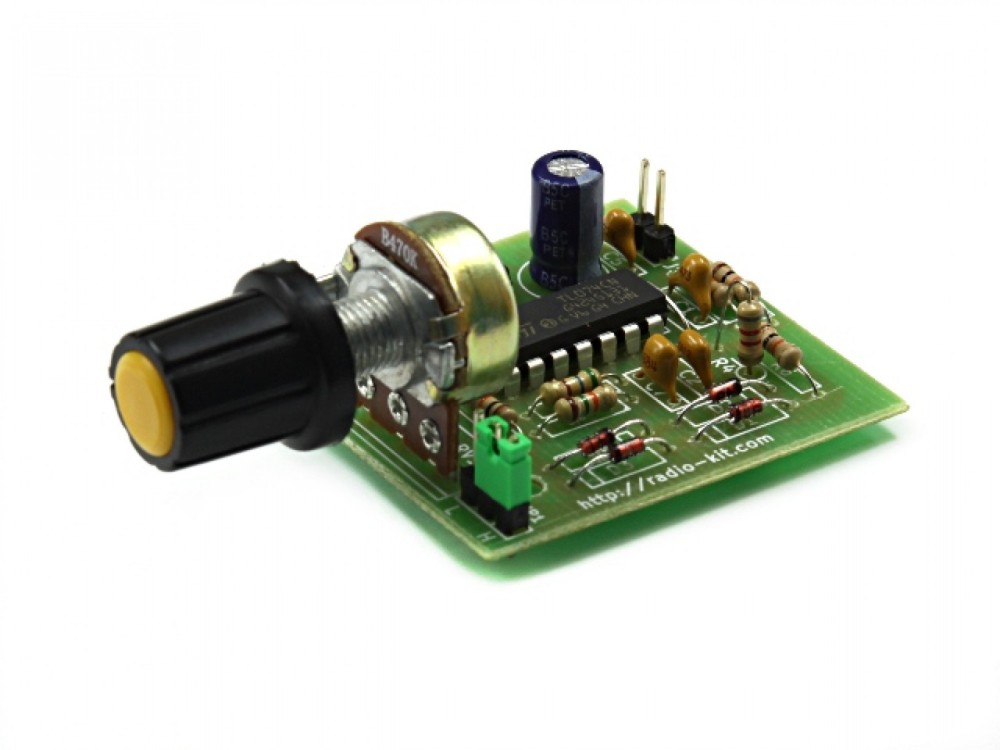

Радиоконструктор K260 представляет собой простой аналоговый генератор специальных сигналов: прямоугольного, треугольного и синусоидального. Будет полезно для тестирования радиоаппаратуры и всех, кто изучает радиоэлектронику.

Генерация осуществляется в двух перекрывающихся диапазонах, переключение между которыми производится с помощью джампера JP1. В крайнем левом положении диапазон частот составляет 10-1000 Гц, в крайнем правом ‒ 200 Гц - 50 кГц. Перестройка частоты осуществляется потенциометром RV1. Генератор собран на счетверённом операционном усилителе U1. Элемент U1A представляет собой триггер Шмитта и вырабатывает прямоугольные импульсы (меандр), которые поступают на интегратор U1B и преобразуются в треугольные. Синусоидальный сигнал получается путём логарифмирования треугольного на диодах D1-D4. Элементы U1C и U1D служат выходными буферами. Частота генерации определяется как 1/(4(RV1+R5)*C2*R4/R3). Элемент U2A служит для создания виртуальной земли при однополярном питании.

Примечания: Правильно собранное устройство готово к работе и не требует предварительной настройки, но для определения частоты генерации следует использовать частотомер или осциллограф.
