Радіоконструктор FM-радіоприймача RDA5807 76MHz-108MHz DC 1.8V-3.6V

Ціна за 1 шт.

104.70 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Радіоконструктор FM-радіоприймача RDA5807 76MHz-108MHz DC 1.8V-3.6V

Набір для збирання FM-приймача на базі мікросхеми RDA5807 — чудовий варіант для вивчення основ радіоелектроніки, практичного освоєння пайки та розуміння принципів роботи радіоприймачів. Завдяки широкому діапазону частот 76–108 МГц, цей модуль охоплює більше станцій, ніж звичайні побутові приймачі. Він ідеально підходить для школярів, студентів і радіоаматорів-початківців, адже містить усі базові компоненти: резистори, конденсатори, котушки, діоди, кнопки, роз'єми, а також друковану плату зі зручним компонуванням.

Особливості:
🔹 Працює в широкому FM-діапазоні: 76–108 МГц
🔹 Підтримка автоматичного пошуку станцій (SEEK+, SEEK-)
🔹 Кнопки регулювання гучності (VOL+, VOL-) та живлення (PSW)
🔹 Епоксидна друкована плата високої якості, зручною для навчального паяння
🔹 Вбудована система обробки сигналу з фільтрацією та фіксацією частоти
🔹 Вхід під навушники 3.5 мм для комфортного прослуховування
🔹 Не потребує ПЧ трансформаторів – використовується RC-фільтрація
🔹 Живлення від джерела 1.8–3.6 В (наприклад, 2x AA батареї)
🔹 Простий монтаж: компоненти встановлюються поетапно згідно зі схемою

Переваги:
✔ Оптимальне компонування деталей для новачків
✔ Високий відсоток успішного складання, навіть без досвіду
✔ Допомагає вивчити основи електроніки на практиці
✔ Краще за прості набори завдяки функціональності та цікавій реалізації
✔ Можливість навчання пайці через практику з реальним пристроєм
✔ Висока якість компонентів, перевірених перед упаковкою

Застосування:
✅ Навчання в школах і технічних гуртках
✅ Хобі та експериментальні проєкти радіоаматорів
✅ Самостійне освоєння електроніки та пайки
✅ Використання як переносного кишенькового FM-приймача
✅ Демонстрація принципу роботи радіо у навчальних цілях

Опис інтерфейсів:
🔸 SEEK+ — пошук вгору по діапазону
🔸 SEEK− — пошук вниз по діапазону
🔸 VOL+ / VOL− — регулювання гучності
🔸 PSW — кнопка живлення
🔸 Роз’єм 3.5 мм — підключення навушників

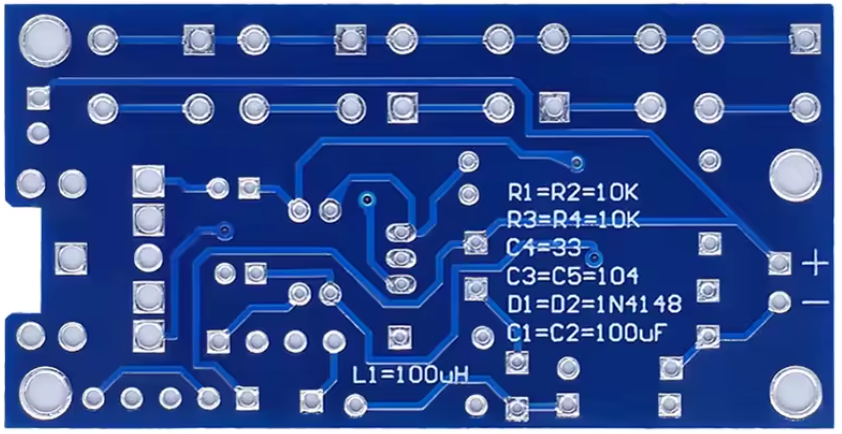

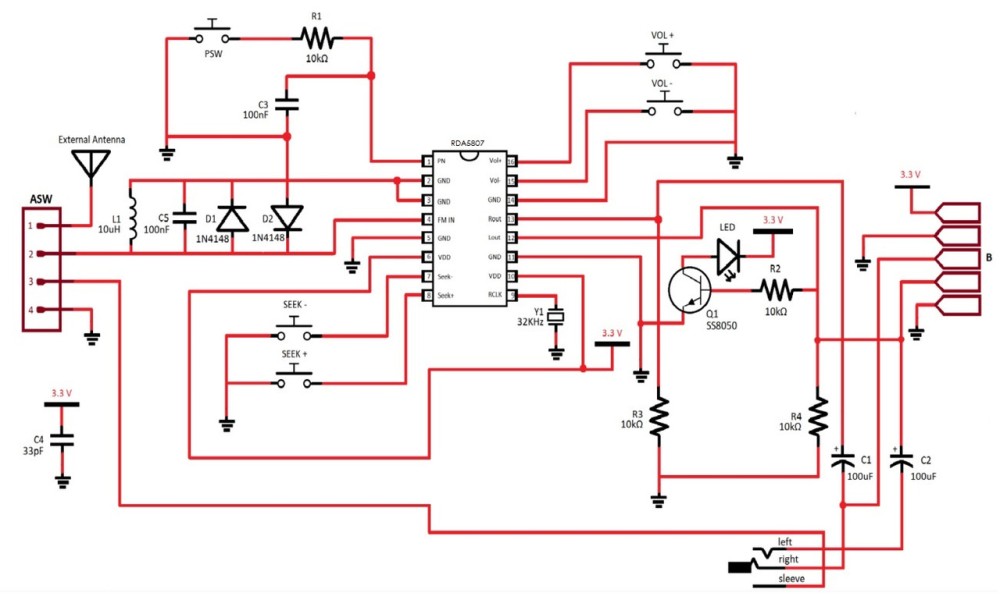

Схема забезпечує аудіофільтри з використанням конденсаторів та резисторів (RC-фільтри) для забезпечення чистого та високоякісного звуку при прийомі сильного сигналу FM. Роз'єм ASW (антеневий перемикач) використовується для вибору антени. Коли радіохвилі перехоплюються антеною, електрони в антені починають вібрувати вгору та вниз. Сигнал антени виникає на контактах гнізда. Контакт 1 на роз'єм призначений для підключення зовнішньої антени. Контакт 2 підключений до чіпа RDA5807. Контакт 3 підключений до екрану антени аудіороз'єм 3,5 мм, що дозволяє допоміжному кабелю служити антеною. Додаючи перемичку на контакти 2 і 3, допоміжний шнур використовується як антена. Додавання перемички на контакти 1 і 2 дозволяє використовувати зовнішню антену. Четвертий штир, що залишився, підключений до землі. Оскільки в нашій конфігурації перемичка встановлена на контакті 2 і 3, допоміжний шнур або шнур навушників діє як антена, тому сигнал антени приймається на роз'ємах з контакту 3 і передається на контакт 2.

📘 Інструкція зі збирання:
1️⃣ Паяти SMD-компоненти (RDA5807 SOP-16)
2️⃣ Встановити резистори
3️⃣ Встановити котушки індуктивності
4️⃣ Додати конденсатори
5️⃣ Паяти діоди
6️⃣ Встановити кнопки
7️⃣ Припаяти роз’єм для навушників та вимикач живлення

Технічні характеристики:
⚙️ Робоча напруга: DC 1.8V – 3.6V
⚙️ Діапазон частот: FM 76 – 108 МГц
⚙️ Тип мікросхеми: RDA5807 SOP-16
⚙️ Режим прийому: FM-радіо
⚙️ Проміжна частота: 70 кГц
⚙️ Керування: електронні кнопки (пошук, гучність, живлення)
⚙️ Вихід: стерео для навушників

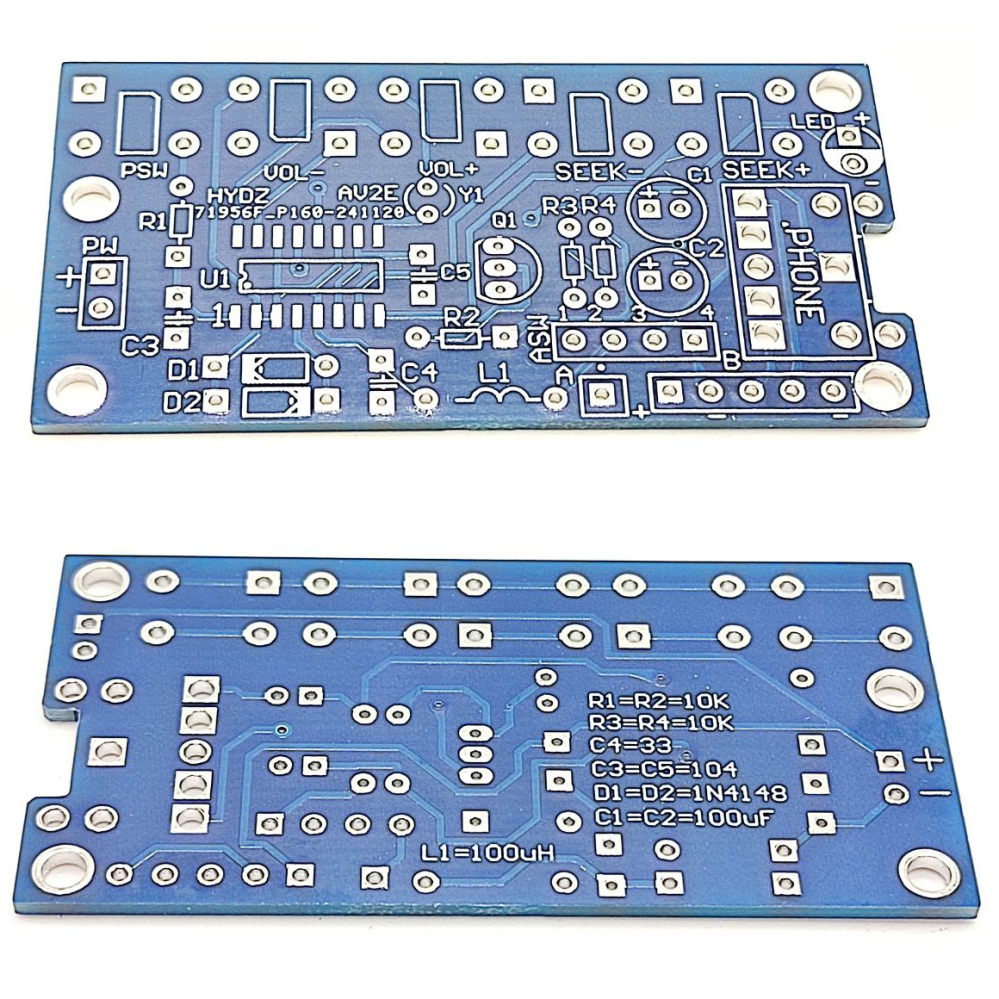

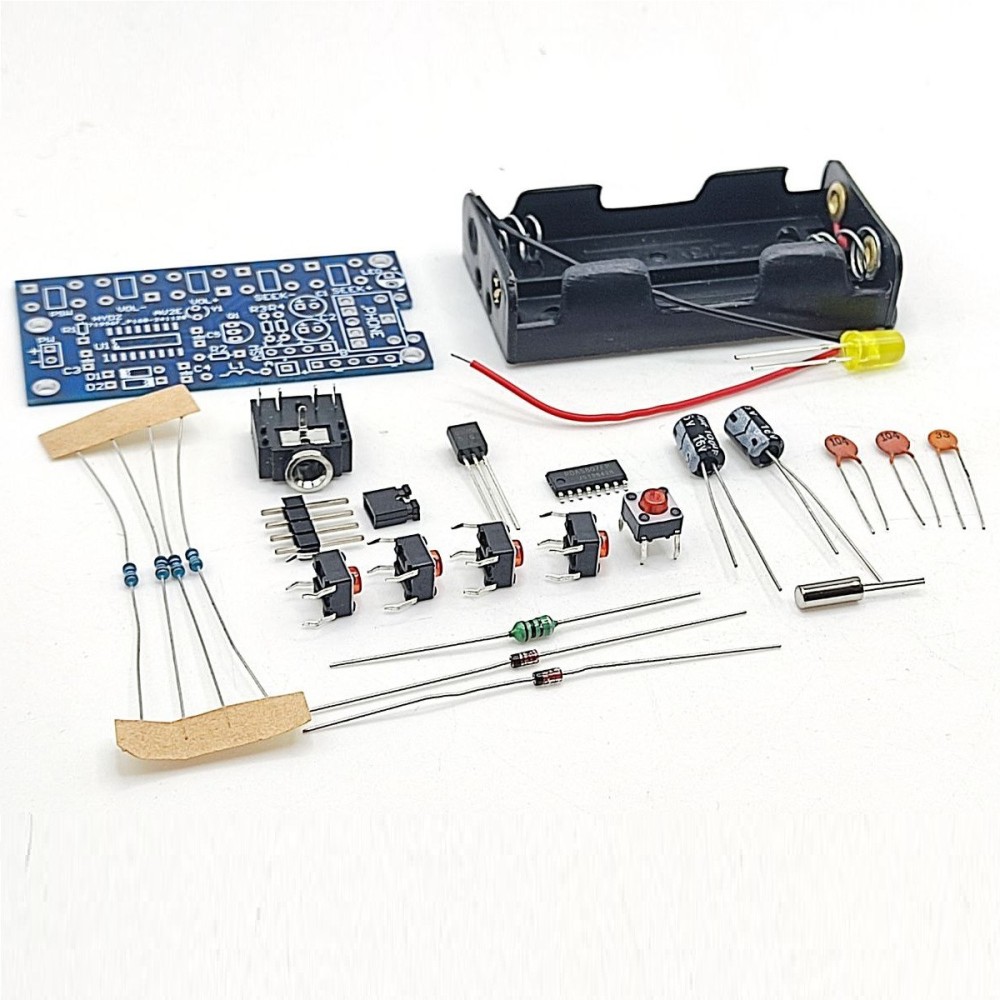

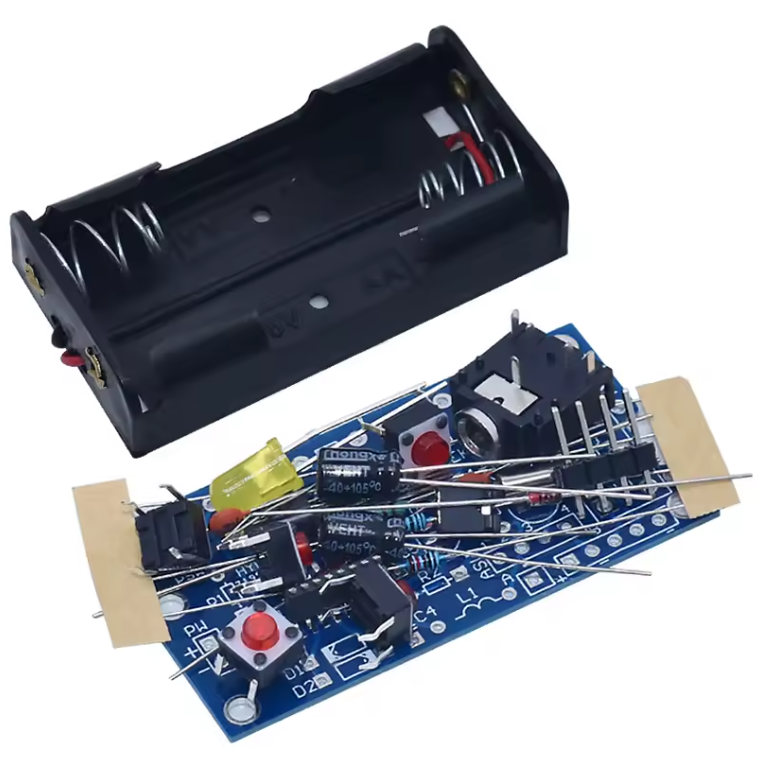

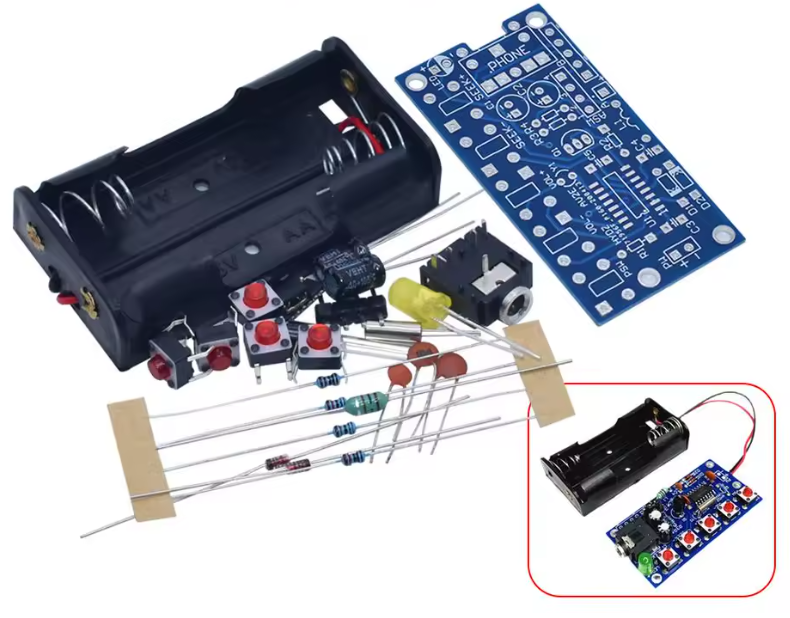

Комплектація:

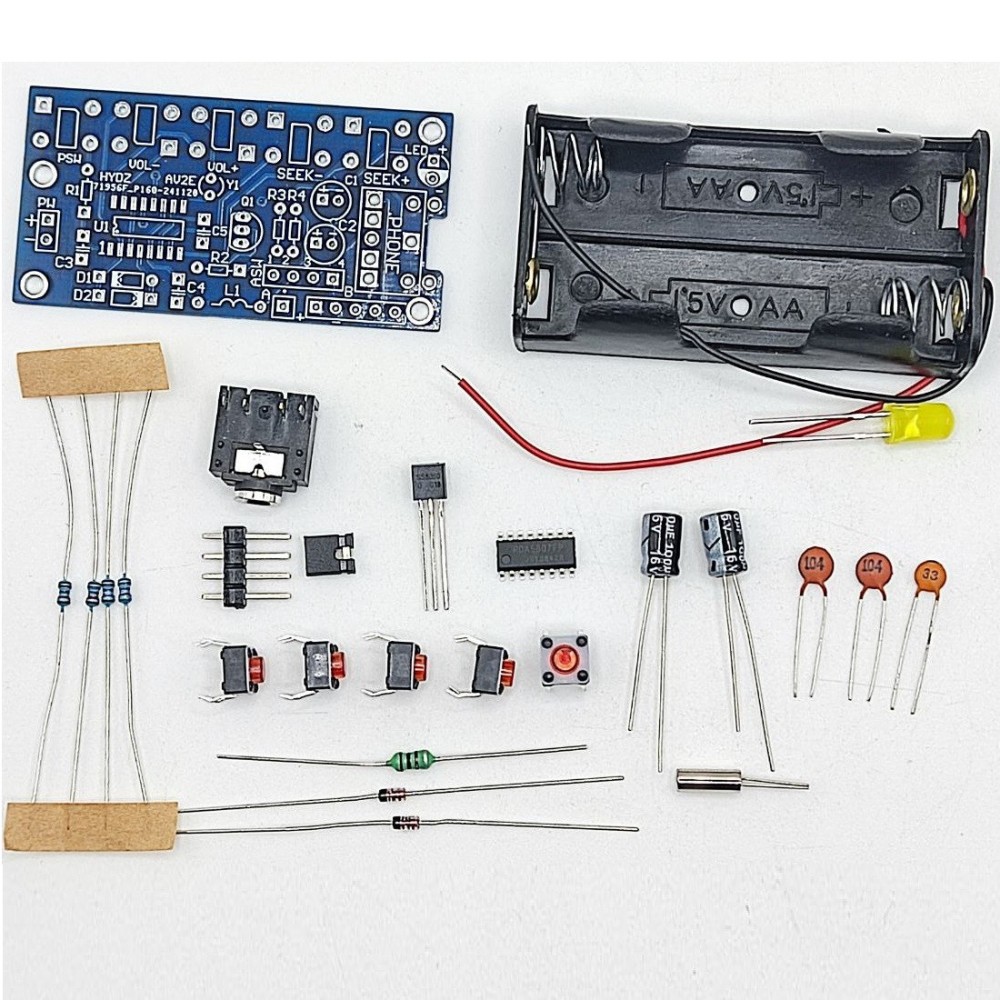

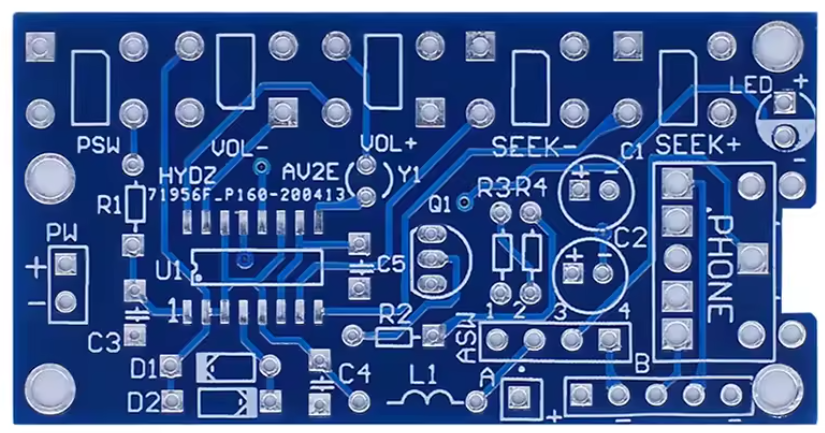

📦 Друкована плата (PCB)

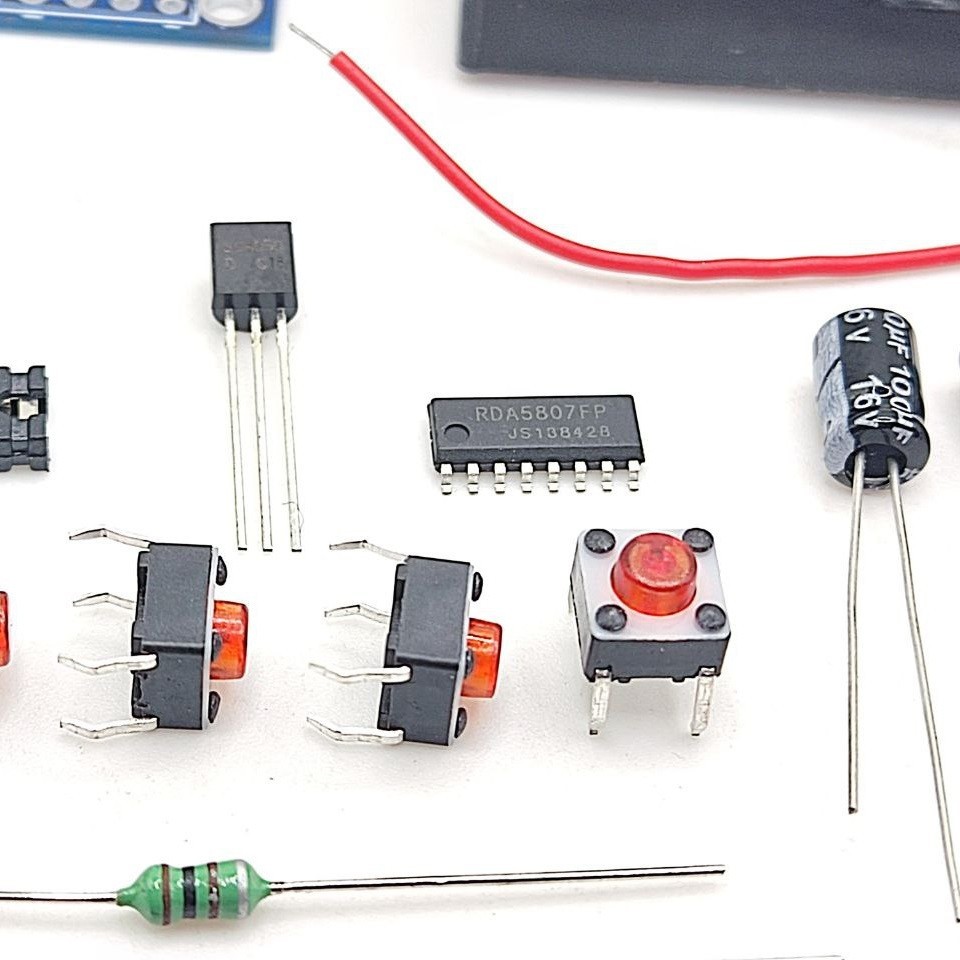

📦 Мікросхема RDA5807
📦 Резистори
📦 Конденсатори
📦 Індуктивності
📦 Діоди
📦 Кнопки
📦 Роз’єм для навушників

Завдяки простоті складання та наявності всіх необхідних компонентів, цей набір ідеально підходить як для першого знайомства з електронікою, так і для практичного навчання роботі з FM-приймачами. Гарантує цікаве дозвілля з користю для розвитку технічного мислення.
