Радіоконструктор Детектор радіовипромінювань М116 Модуль

Ціна за 1 шт.

213.60 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

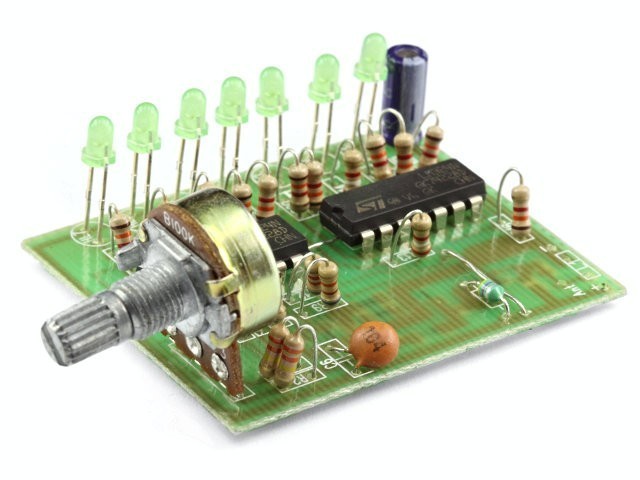

Даний модуль представляє собою індикатор ВЧ випромінення з світлодіодною індикацією рівня, котрий зпрощує налагодження прийомопередаючої апаратури і також може застосовуватися для пошуку пристроїв негласного зняття інформації (жучків, маяків).

Технінчі характеристики:
Частота детектуємого ВЧ випромінення: до 500МГц
напруга живлення: 7-10В
струм споживання: <40мА

Сигнал, підсилений УВЧ на транзисторі VT1, надходить на балансний детектор, зібраний на діодах VD3-VD6, рівновага котрого регулюється резистором R4. Продетектований сигнал надходить на диференціальний підсилювач DA1.1. На ОП DA1.2-DA2.4 зібрані компаратори напруги, до яких підключені світлодіоди HL1-
HL7. Резисторами R10 - R16 задаються опорні напруги компараторів.
Застосування пристрою: після включення необхідно збалансувати міст резистором R4 та домогтися світіння світлодіода HL1. В якості антени використовують штирі довжиною 200-
300мм, або телескопічну антену.

Примітка: для зниження чутливості пристрою до зовнішніх паразитних наводок, рекомендується додатково встановити конденсатор C7 ємністю 4,7нФ. Для підвищення стабільності роботи та усунення самозбудження УВЧ, необхідно видалити
дросель L1 або замінити його резистором Про товар Відгуки
