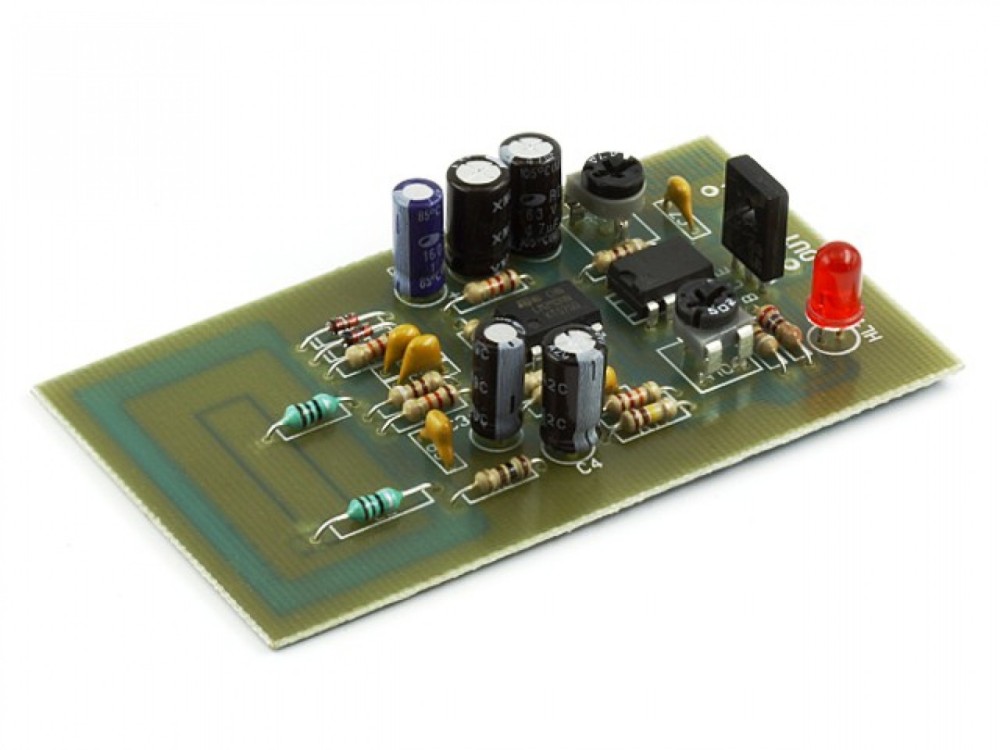

Радіоконструктор Датчик руху К220

Ціна за 1 шт.
113.20 грн
В наявності 0 шт.
Оптом і в роздріб
Товара нема в наявності
Опис

Напряжение питания: 12...15В
Потребляемый ток: 30мА
Ток коммутации: 0,5 А
Дальность обнаружения человека при скорости движения 3км/ч: 1...1,5м

Радиоконструктор K220 позволит радиолюбителю собрать устройство, реагирующее на перемещение человека в радиусе метра от места установки прибора. Устройством можно воспользоваться для автоматического включения света в помещении, открывания дверей, охранной сигнализации.

Описание работы датчика движения

На транзисторе VT1 собран генератор ВЧ колебания. Колебательным контуром системы является резонатор в цепи базы W1, окруженный проводящей поверхностью W2 (выполненные топологическим способом на плате). Зазор между элементами W1 W2 является одновременно передающей и приемной антенной . Излученный сигнал, отражаясь от движущегося объекта вновь принимается транзистором VT1, продукты преобразования которого приводят к появлению низкочастотного сигнала ( допплеровской частоты). Уровень и частота НЧ сигнала зависит от дальности и скорости движения объекта. Далее сигнал усиливается цепочкой D1.1,R5,R6,C4,C5 до нужного уровня и подается на компаратор D1.2, порог срабатывания которого определяется цепью R7,R8,R9,R10,R11. Сигнал компаратора запускает одновибратор на микросхеме D2, длительность импульса которого определяется цепочкой R13,R14,C8.

Светодиод сигнализирует о попадании объекта в зону действия датчика . Буферный каскад собран на R15,VT2. В случае включения индуктивной нагрузки, потребуется поставить обратно-смещенный диод и демпфирующую цепь между коллектором VT2 и положительным источником питания.
