Радіоконструктор Датчик газу К286

Ціна за 1 шт.

222.80 грн

В наявності 0 шт.

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

Параметры питания устройства

Напряжение питания, В: 7..25
Потребляемый ток схемы, мА: <160

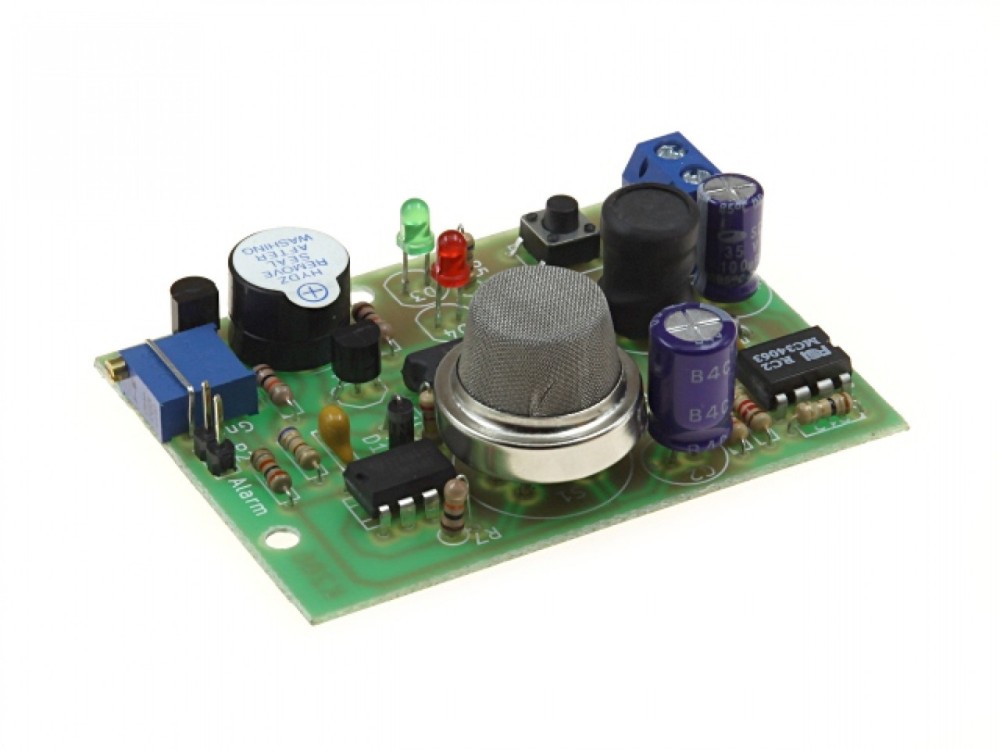

Радиоконструктор K286 позволяет собрать датчик газа, срабатывающий на бытовой, природный, сжиженный нефтяной газ, а также на пары алкоголя. Датчик имеет световую и звуковую индикацию срабатывания, а также обладает возможностью подключения к внешней сигнализации.

Схема основана на датчике газа S1 (MQ-5). Выходное напряжение с датчика сравнивается с опорным, сформированным R10, R11 и RV1, в операционном усилителе U3. Чувствительность схемы регулируется подстроечным резистором RV1 (увеличение по часовой стрелке). При срабатывании схемы на выходе операционного усилителя формируется логический сигнал высокого уровня - загорается красный светодиод D4 и изменяется состояние триггера, собранного на элементах U2A и U2B. На элементах U2C и U2D собран генератор, периодически открывающий и закрывающий транзистор Q1.

Переключение триггера открывает транзистор Q2 и включается звуковое оповещение о протечке газа. Периодическое включение бузера SP1 будет продолжаться до момента нажатия кнопки SW1, сбрасывающей триггер в исходное состояние. На микросхеме U1 собран импульсный стабилизатор напряжения. Для работы датчика оно должно составлять 5(В). Наличие напряжения питания индицируется свечением зелёного светодиода D3.
