Код: 15429

Радіоконструктор Автомобільний індикатор напруги К126.1

Ціна за 1 шт.

60.70 грн

В
                                                                    наявності 11
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (11 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

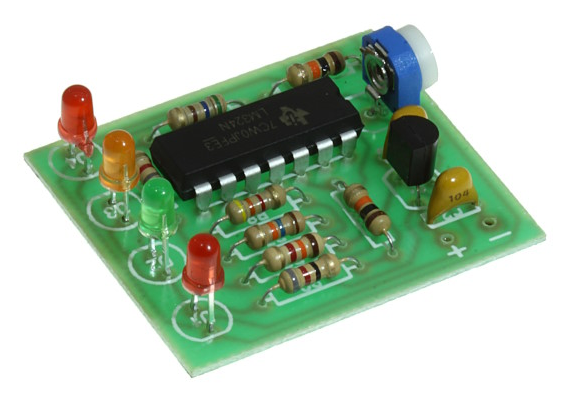

Радіоконструктор Автомобільний індикатор напруги К126.1

Цей конструктор дасть змогу радіоаматору зібрати простий світлодіодний індикатор рівня напруги. Чотирьохсвітлодіодний індикатор дасть змогу легко проконтролювати стан бортової мережі автомобіля, або рівень напруги на свинцевому акумуляторі 12В.

Технічні характеристики

Вхідна напруга:
10 - 30В
Струм живлення:
25мА

Опис пристрою

Пристрій зібрано на одній мікросхемі U1, яка являє собою чотири операційні підсилювачі. Кожен підсилювач увімкнений як компаратор напруги. У разі перевищення напруги перемикання компараторів послідовно запалюються світлодіоди D1-D4. У таблиці 1 показано відповідність світіння світлодіодів напрузі на акумуляторі. Підлаштуванням R5 слід відрегулювати світіння всіх світлодіодів за напруги 14,4 В.
