Опис

Напряжение питания: 12-30В
Ток потребления: 10мА

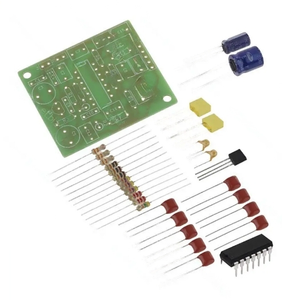

Радиоконструктор K248 позволит вам собрать устройство, которое представляет собой комплект активных фильтров для построения высококачественных трехполосных усилителей низкой частоты и обладает незначительным уровнем собственных шумов, габаритами, а так же работающий в широком диапазоне питающих напряжений.

Фильтр устанавливается между линейным выходом источника сигнала и входами усилителей мощности каждого частотного канала 3-х полосной акустической системы.

Фильтр выполнен на микросхеме TL084, который представляет собой счетверенный операционный усилитель (ОУ). На первом ОУ выполнен буферный каскад сопряжения выходного и входных сопротивлений источника полезного сигнала и последующих фильтров НЧ, ВЧ и СЧ, на втором и третьем выполненные фильтры НЧ и ВЧ, которые представляют собой активные фильтры Баттерворта 2 порядка. На четвертом ОУ построен фильтр СЧ, который представляет собой суммирующе-вычитающее устройство, работающее по алгоритму Uсч=Uвх-Uнч-Uвч.
