Код: 18827

Програматор EEPROM USB SP200SE / SP200S з інтерфейсом ISP для SCM 336 и SCM серій 24 и 93 для arduino

Ціна за 1 шт.

420.00 грн

В
                                                                    наявності 10
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (10 шт).

Оптом і в роздріб

Оптові ціни

373.00 грн./шт.

при замовленні від 2 шт.

294.00 грн./шт.

при замовленні від 5 шт.

Способи оплати Умови повернення Графік роботи

Опис

Характеристики:

Модель: SP200S-2016;

подключение к компьютеру через кабель: USB тип A – Mini-USB тип B;
программатор совместим с операционными системами: Win 2000, Win XP, WIN 2003, WIN 2008, Vista, Win7, Win8, Win8.1, Win10 как 32 разрядными, так и 64 разрядными;
40 – контактная ZIF панель с нулевым усилием и ручкой-фиксатором;
10-контактный ICSP разъем;
светодиодная индикация: питания, обмена данными;
программатор работает с USB по спецификации: 1.1;
скорость обмена данными по USB: до 12 Мбит/с;
низкое энергопотребление программатора за счет сборки на: SMD элементах;
защита от: перенапряжения, перегрузки по току;
программатор оснащен: функцией проверки и обновления встроенной аппаратной прошивки;
функция само тестирования;
габариты программатора (д х ш х в): 80 х 50 х 15 мм

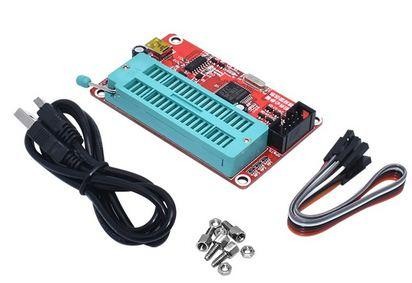

Комплект поставки:

USB программатор SP200S-2016;
Кабель USB тип A – Mini-USB тип B;
10-пиновый кабель;
4 стойки крепления

USB программатор SP200S-2016 используется для программирования (прошивки), считывания или тестирования многих типов микросхем и микроконтроллеров от различных производителей: ATMEL [MCU/MPU], ATMEL [Serial EEPROM], MICROCHIP [Serial EEPROM], SST [MCU/MPU], ST [Serial EEPROM], WINBOND [MCU/MPU].
Использование программатора SP200S-2016:
Программатор подключается к компьютеру с помощью кабеля USB тип A – Mini-USB тип B. Программатор будет работать с USB по спецификации USB 1.1 на скорости 12 Мбит/с. После подключения к компьютеру на программаторе должны загореться два светодиода: синий LED1 (горит) – напряжение питания, красный LED2 (мигнуть один раз) – передача данных.
При подключении программатора операционная система компьютера должна автоматически определить устройство и начать установку драйверов.
Для работы с программатором производитель рекомендует программу Willar Programmer (WLPRO). Программное обеспечение работает с операционными системами Win 2000, Win XP, WIN 2003, WIN 2008, Vista, Win7, Win8, Win8.1, Win10 как 32 разрядными, так и 64 разрядными.

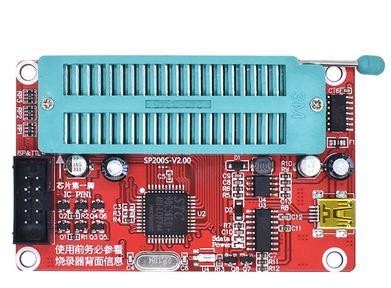

Теперь можно приступать к программированию. Если вы будете программировать микросхему на ZIF панели программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микросхемы. Необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (первый контакт отмечен на лицевой и обратной стороне платы). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему.
Если нужно запрограммировать микросхемы, исполненные в корпусах PLCC, SOP и т.п. можно использовать разного рода переходники (в комплект поставки не входят).
Если вы будете программировать микросхему через ICSP (In Circuit Serial Programming, внутрисхемное программирование) разъем, нужно подключить к программатору один коннектор 10-проводникового кабеля, а другой коннектор кабеля подключить к ICSP разъему устройства. Кабель идет в комплекте.
Распиновка ICSP разъема отмечена на обратной стороне платы.
Список поддерживаемых микросхем и микроконтроллеров:
ATMEL [MCU/MPU]

AT89C1051 AT89C1051@SOIC20 AT89C1051U AT89C1051U@SOIC20 AT89C2051 AT89C2051@SOIC20 AT89C4051 AT89C4051@SOIC20 AT89C51 AT89C51@PLCC44 AT89C51@TQFP44 AT89C51-5 AT89C51-5@PLCC44 AT89C51-5@TQFP44 AT89C52 AT89C52@PLCC44 AT89C52@TQFP44 AT89C52-5 AT89C52-5@PLCC44 AT89C52-5@TQFP44 AT89LS51 AT89LS51@PLCC44 AT89LS51@TQFP44 AT89LS52 AT89LS52@PLCC44 AT89LS52@TQFP44 AT89LS53 AT89LS53@PLCC44 AT89LS53@ TQFP44 AT89LS8252 AT89LS8252@PLCC44 AT89S51 AT89S51@ISP AT89S51@PLCC44 AT89S51@TQFP44 AT89S52 AT89S52@ISP AT89S52@PLCC44 AT89S52@TQFP44 AT89S53 AT89S53@PLCC44 AT89S53@TQFP44 AT89S8252 AT89S8252@PLCC44 AT89S8252@TQFP44 ATmega16@ISP ATmega168@ISP ATmega16L@ISP ATmega48@ISP ATmega8@ISP ATmega8515@ISP ATmega8515L@ISP ATmega8535@ISP ATmega8535L@ISP ATmega88@ISP ATmega8L@ISP ATtiny2313@ISP ATtiny2313V@ISP ATtiny26@ISP ATtiny26L@ISP

SST [MCU/MPU]

SST89C54 SST89C54@PLCC44 SST89C54@TQFP44 SST89C58 SST89C58@PLCC44 SST89C58@TQFP44 SST89C59 SST89C59@PLCC44 SST89C59@TQFP44 SST89E516RD SST89E516@PLCC44 SST89E516RD@TQFP44 SST89E52RD SST89E52RD@PLCC44 SST89E52RD@TQFP44 SST89E54RD SST89E54RD@PLCC44 SST89E54RD@TQFP44 SST89E554A SST89E554A@PLCC44 SST89E554A@TQFP44 SST89E554RC SST89E554RC@PLCC44 SST89E554RC@TQFP44 SST89E564RD SST89E564RD@PLCC44 SST89E564RD@TQFP SST89E58RD SST89E58RD@PLCC44 SST89E58RD@TQFP44

WINBOND [MCU/MPU]

W78E51 W78E51@PLCC44 W78E51@TQFP44 W78E51B W78E51B@PLCC44 W78E51B@TQFP44 W78E52 W78E52@PLCC44 W78E52@TQFP44 W78E52B W78E52B@PLCC44 W78E52B@TQFP44 W78E54 W78E54@PLCC44 W78E54@TQFP44 W78E54B W78E54B@PLCC44 W78E54B@TQFP44 W78E58 W78E58@PLCC44 W78E58@TQFP44 W78IE51 W78IE51@PLCC44 W78IE51@TQFP44 W78IE52 W78IE52@PLCC44 W78IE52@TQFP44 W78IE54 W78IE54@PLCC44 W78IE54@TQFP44 W78LE51 W78LE51@PLCC44 W78LE51@TQFP44 W78LE52 W78LE52@PLCC44 W78LE52@TQFP44 W78LE54 W78LE54@PLCC44 W78LE54@TQFP44 W78LE54C W78LE54C@PLCC44 W78LE54C@TQFP44

ATMEL [Serial EEPROM]

AT24C01 AT24C01@SOIC8 AT24C02 AT24C02@SOIC8 AT24C04 AT24C04@SOIC8 AT24C08 AT24C08@SOIC8 AT24C128 AT24C128@SOIC8 AT24C16 AT24C16@SOIC8 AT24C164 AT24C164@SOIC8 AT24C256 AT24C256@SOIC8 AT24C32 AT24C32@SOIC8 AT24C64 AT24C64@SOIC8 AT93C46 AT93C46@SOIC8 AT93C46A AT93C46A@SOIC8 AT93C46C AT93C46C@SOIC8 AT93C56 AT93C56@SOIC8 AT93C57 AT93C57@SOIC8 AT93C66 AT93C66@SOIC8

MICROCHIP [Serial EEPROM]

24AA00 24AA00@SOIC8 24AA01 24AA01@SOIC8 24AA014 24AA014@SOIC8 24AA02 24AA02@SOIC8 24AA024 24AA024@SOIC8 24AA025 24AA025@SOIC8 24AA04 24AA04@SOIC8 24AA08 24AA08@SOIC8 24AA08B 24AA08B@SOIC8 24AA128 24AA128@SOIC8 24AA16 24AA16@SOIC8 24AA164 24AA164@SOIC8 24AA174 24AA174@SOIC8 24AA256 24AA256@SOIC8 24AA32 24AA32@SOIC8 24AA32A 24AA32A@SOIC8 24AA64 24AA64@SOIC8 24C00 24C00@SOIC8 24C01A 24C01A@SOIC8 24C01B 24C01B@SOIC8 24C01C 24C01C@SOIC8 24C02B 24C02B@SOIC8 24C02C 24C02C@SOIC8 24C04A 24C04A@SOIC8 24C08B 24C08B@SOIC8 24C16B 24C16B@SOIC8 24C32 24C32@SOIC8 24C32A 24C32A@SOIC8 24FC128 24FC128@SOIC8 24FC256 24FC256@SOIC8 24FC32 24FC32@SOIC8 24FC65 24FC65@SOIC8 24LC00 24LC00@SOIC8 24LC01B 24LC01B@SOIC8 24LC02B 24LC02B@SOIC8 24LC04B 24LC04B@SOIC8 24LC08B 24LC08B@SOIC8 24LC128 24LC128@SOIC8 24LC164 24LC164@SOIC8 24LC16B 24LC16B@SOIC8 24LC174 24LC174@SOIC8 24LC256 24LC256@SOIC8 24LC32 24LC32@SOIC8 24LC32A 24LC32A@SOIC8 24LC64 24LC64@SOIC8 93AA46 93AA46@SOIC8 93AA46A 93AA46A@SOIC8 93AA46B 93AA46B@SOIC8 93AA46C 93AA46C@SOIC8 93AA56 93AA56@SOIC8 93AA56A 93AA56A@SOIC8 93AA56B 93AA56B@SOIC8 93AA56C 93AA56C@SOIC8 93AA66 93AA66@SOIC8 93AA66A 93AA66A@SOIC8 93AA66B 93AA66B@SOIC8 93AA66C 93AA66C@SOIC8 93AA76 93AA76@SOIC8 93AA86 93AA86@SOIC8 93C46A 93C46A@SOIC8 93C46B 93C46B@SOIC8 93C46C 93C46C@SOIC8 93C56A 93C56A@SOIC8 93C56B 93C56B@SOIC8 93C56C 93C56C@SOIC8 93C66A 93C66A@SOIC8 93C66B 93C66B@SOIC8 93C66C 93C66C@SOIC8 93C76 93C76@SOIC8 93C86 93C86@SOIC8 93LC46 93LC46@SOIC8 93LC46A 93LC46A@SOIC8 93LC46B 93LC46B@SOIC8 93LC46C 93LC46C@SOIC8 93LC56 93LC56@SOIC8 93LC56A 93LC56A@SOIC8 93LC56B 93LC56B@SOIC8 93LC56C 93LC56C@SOIC8 93LC66 93LC66@SOIC8 93LC66A 93LC66A@SOIC8 93LC66B 93LC66B@SOIC8 93LC66C 93LC66C@SOIC8 93LC76 93LC76@SOIC8

ST [Serial EEPROM]
