Плата заряджання літієвої батареї Type-C із захистом, TP4056 4,2V 1A

Ціна за 1 шт.

36.20 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

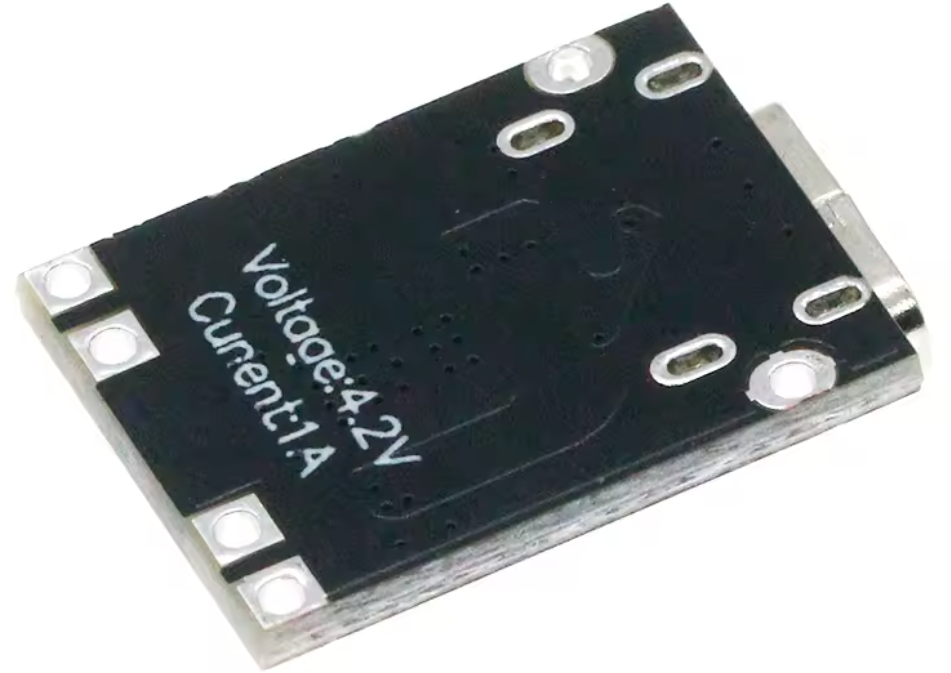

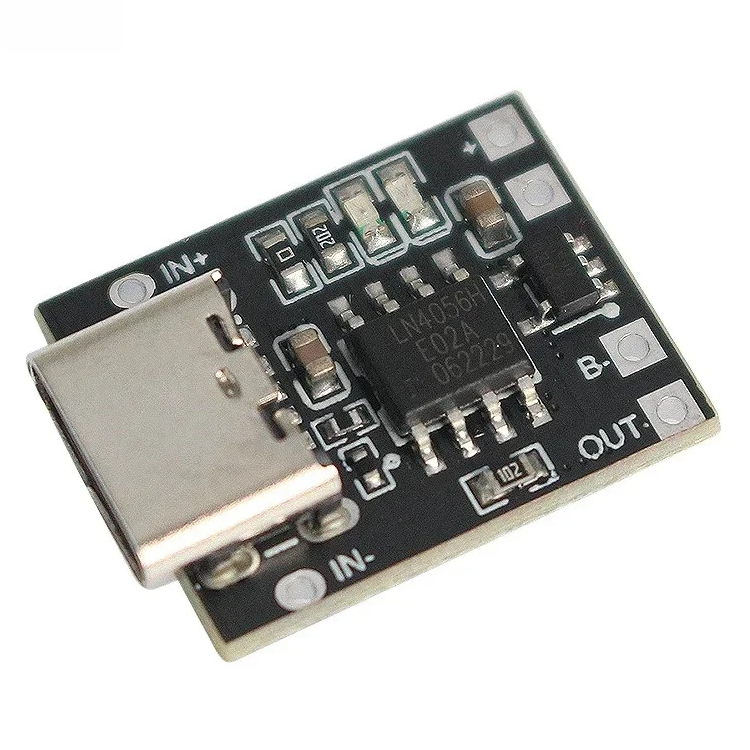

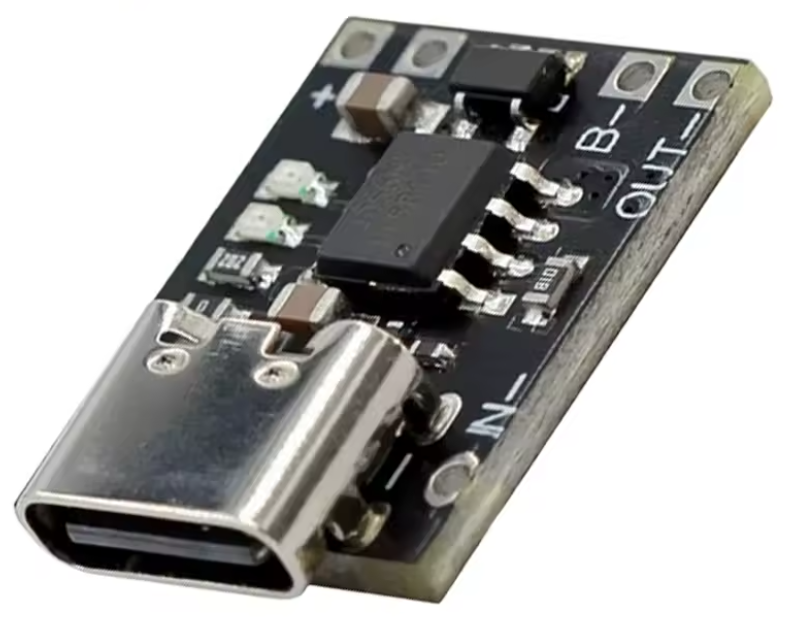

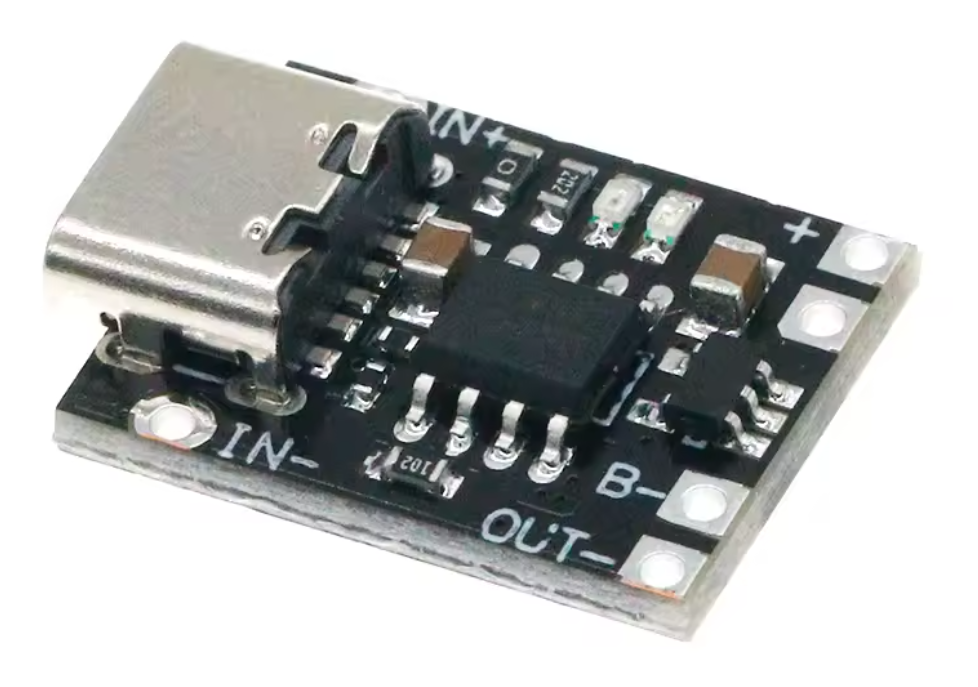

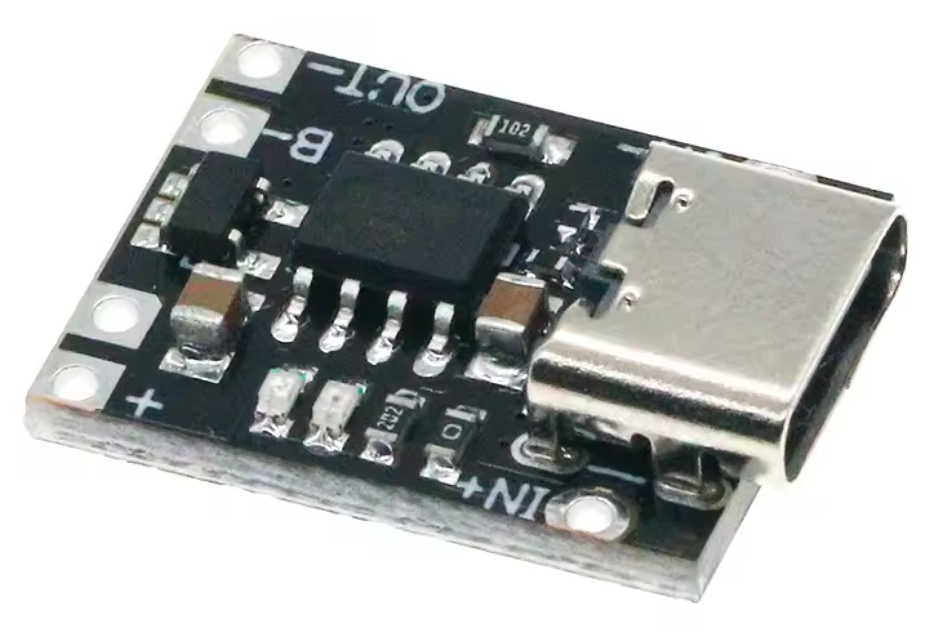

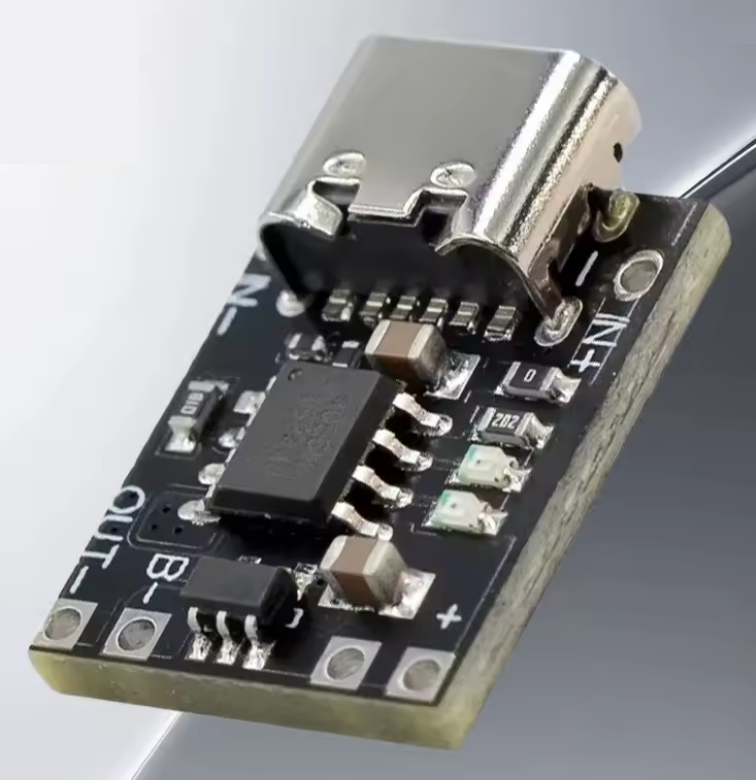

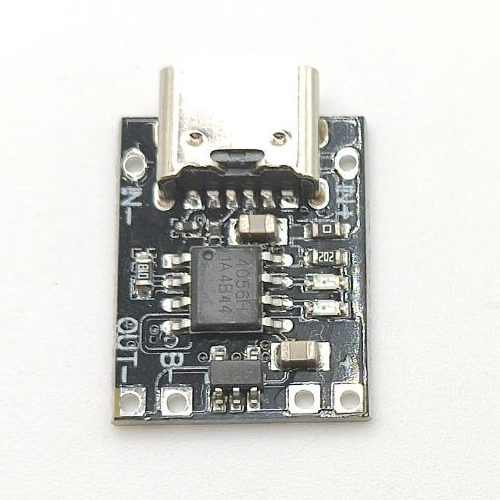

Плата заряджання літієвої батареї Type-C із захистом, TP4056 4,2V 1A

Модуль зарядки літієвих акумуляторів TP4057 1A 4.2V та інтерфейсом Type-C призначений для зарядки одиночних 3.7V акумуляторів (включаючи 18650 та pouch-батареї) та використання у DIY-проєктах. Модуль оснащений платою захисту, яка забезпечує захист від перезаряду, перерозряду та перевантаження.

Особливості
🔹 Компактний розмір: 19.5 × 14.2 × 4.4 мм, вага 2 г, що робить модуль надзвичайно зручним для інтеграції в малі електропристрої.
🔹 Підтримка всіх типів 3.7V літієвих батарей, включаючи 18650 та pouch-батареї.
🔹 Вбудований захист від перезаряду (4.2V), перерозряду (2.4V) та перевантаження струмом до 4A.
🔹 Функція автоматичного завершення циклу зарядки при падінні струму до 100 мА після досягнення кінцевої напруги.
🔹 Автоматичне повторне початкове заряджання при падінні напруги до 4,05V (~80–90% ємності) та передзаряд при напрузі <2.9V (100 мА).
🔹 Можливість використання як через Type-C порт, так і через паяльні вхідні контакти.
🔹 Заборонено підключати батареї послідовно; допускається тільки паралельне з’єднання.
🔹 Компактна вага та форма роблять модуль ідеальним для DIY-проєктів та модифікацій малопотужних пристроїв.

Переваги
✔ Надкомпактний модуль для інтеграції в малі електропроєкти.
✔ Вбудовані захисти забезпечують безпечну експлуатацію акумуляторів.
✔ Можливість використання як зарядного пристрою та джерела живлення для малопотужних навантажень.

Застосування
✅ DIY зарядка літієвих батарей.
✅ Додавання портів зарядки до планшетів та малих електропристроїв.
✅ Модифікації малопотужних пристроїв із 3.7V акумуляторами.

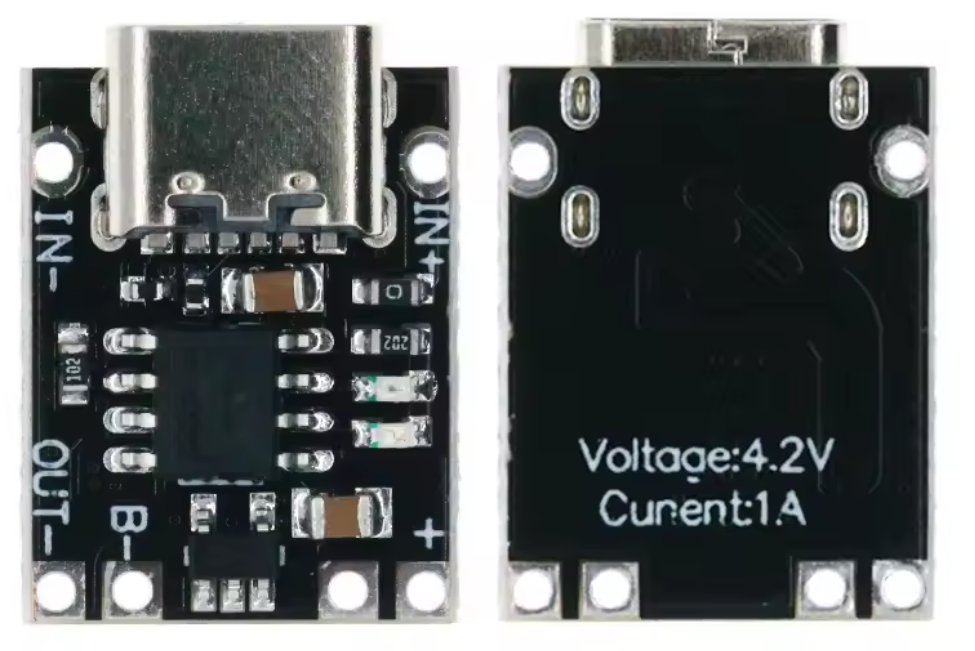

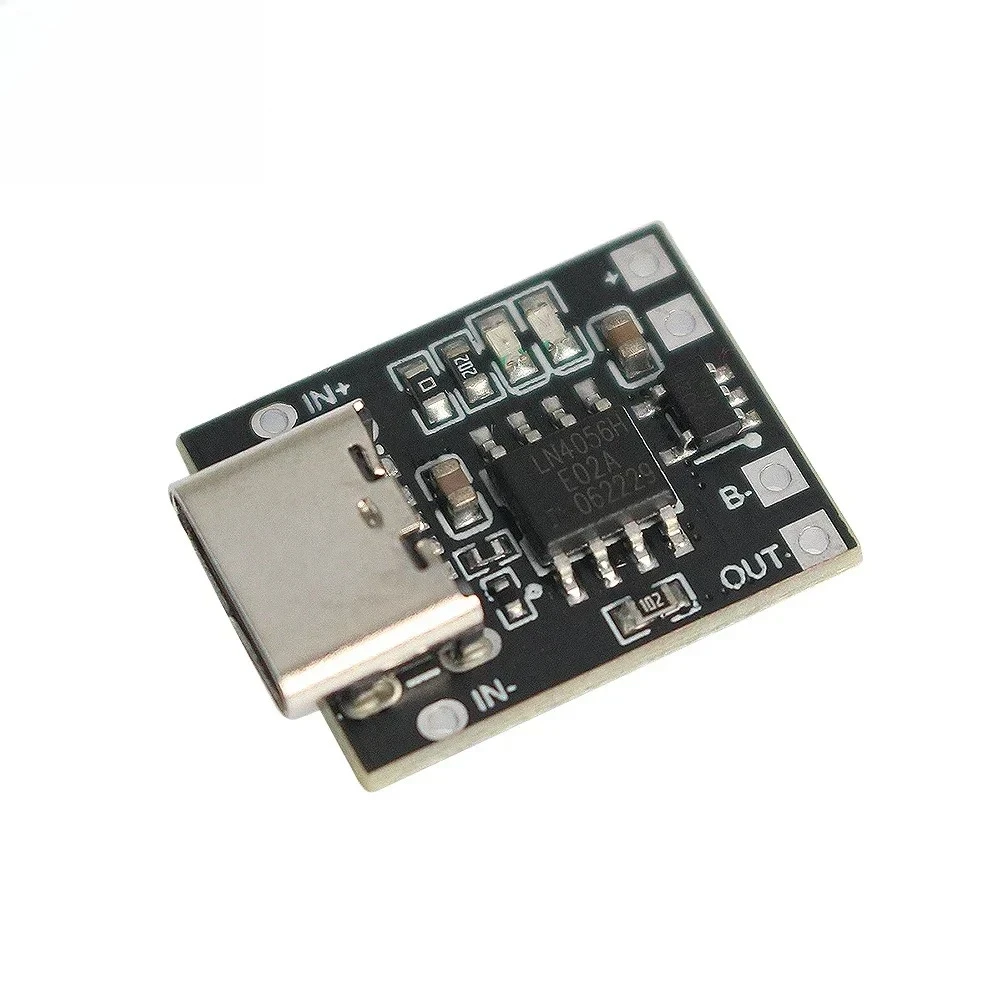

Опис інтерфейсів
🔸 Type-C Input/Output – порт USB Type-C для зарядки акумулятора та живлення навантаження.
🔸 B+ (Positive battery terminal) – клема підключення позитивного полюса акумулятора.
🔸 B- (Negative battery terminal) – клема підключення негативного полюса акумулятора.
🔸 OUT+ – вихідний позитивний контакт для підключення навантаження.
🔸 OUT- – вихідний негативний контакт для підключення навантаження.
🔸 IN+/- – Паяльні контактні площадки – альтернативний вхід/вихід.

Інструкція до використання
1️⃣ Перед першим використанням підключіть джерело живлення, щоб активувати плату захисту.
2️⃣ Підключіть батарею, переконавшись у правильній полярності.
3️⃣ Підключіть живлення 5–6V до Type-C порту або паяльних контактів.
4️⃣ Контролюйте індикацію стану батареї та заряду.
5️⃣ Після завершення використання відключіть батарею та джерело живлення.

Заходи безпеки
⚠️ Не підключайте батарею з перевернутою полярністю.
⚠️ Не перевищуйте напругу зарядки 4.2V.
⚠️ Заборонено послідовне з’єднання батарей; дозволене тільки паралельне.
⚠️ Використовуйте дроти достатнього перерізу для уникнення падіння напруги.
⚠️ Неправильне підключення або використання призведе до пошкодження модуля.

Технічні характеристики
⚙️ Робоча напруга живлення: 5–6 V
⚙️ Підтримувані акумулятори: 3.7V Li-ion / Li-Po (18650, pouch)
⚙️ Максимальний зарядний струм: 1A (типово, стабільно)
⚙️ Передзаряд при V < 2.9V: 100 mA
⚙️ Напруга відключення при перезарядці: 4.2V
⚙️ Напруга відключення при перерозряді: 2.4V
⚙️ Вихідний бустер: 4.2V
⚙️ Перевантаження: 4A
⚙️ Розміри: 18 × 14.2 × 4.4 мм (виступаюча частина C-порта +1.5 мм)
⚙️ Вага: 2 г

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація
📦 1 × Модуль TP4057 1A 4.2V, Type-C, з платою захисту

Модуль TP4057 1A забезпечує компактне та безпечне рішення для зарядки 3.7V літієвих батарей у DIY-проєктах. Вбудовані захисти та автоматичне управління зарядом роблять його надійним помічником у модифікаціях малопотужних пристроїв та павербанках.
