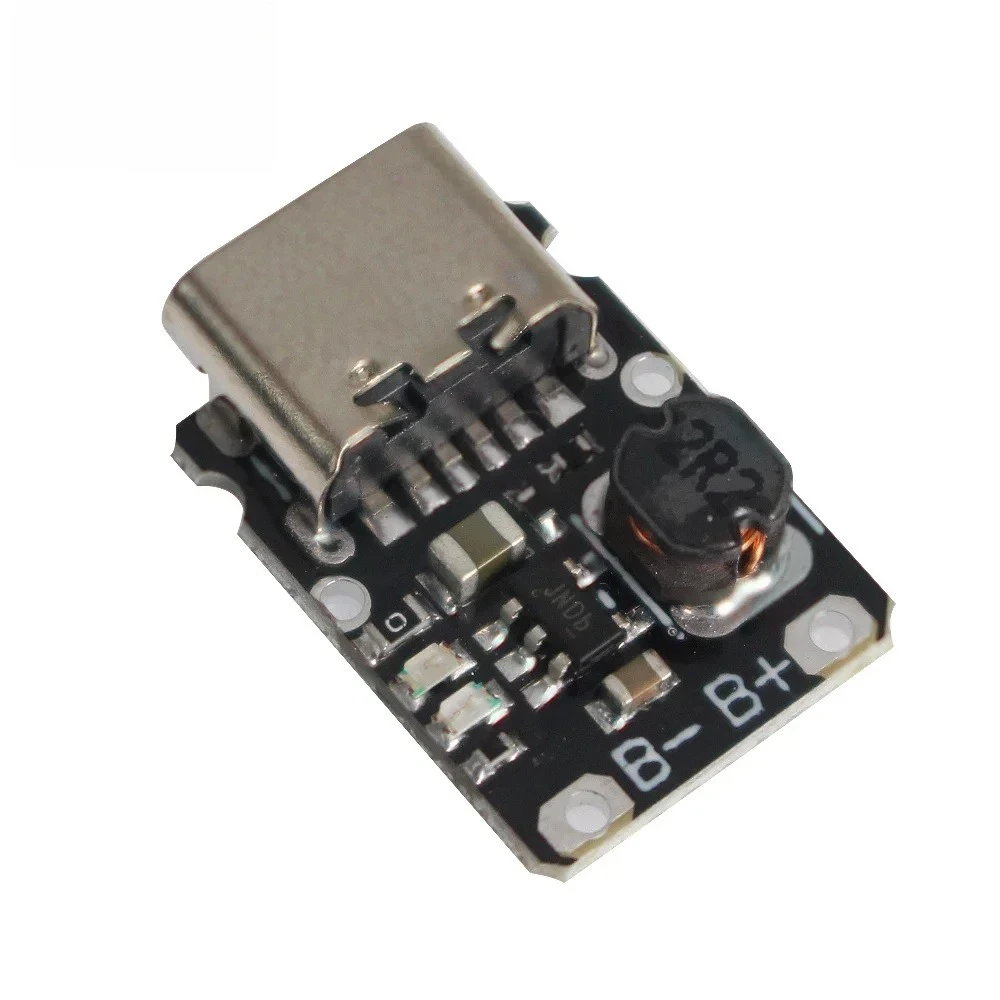

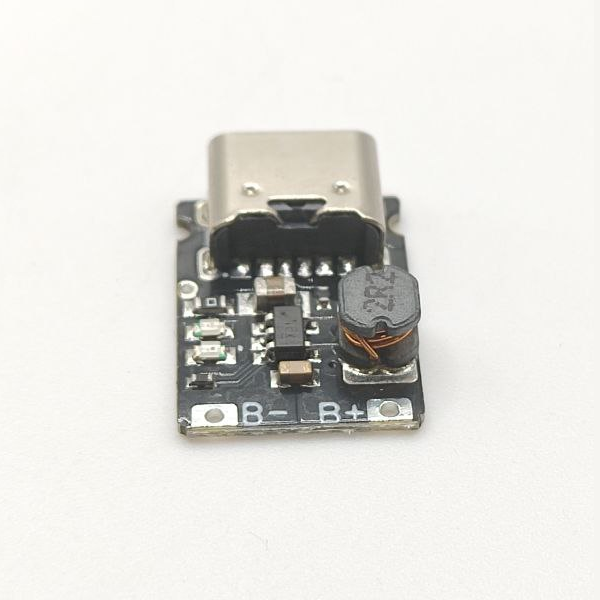

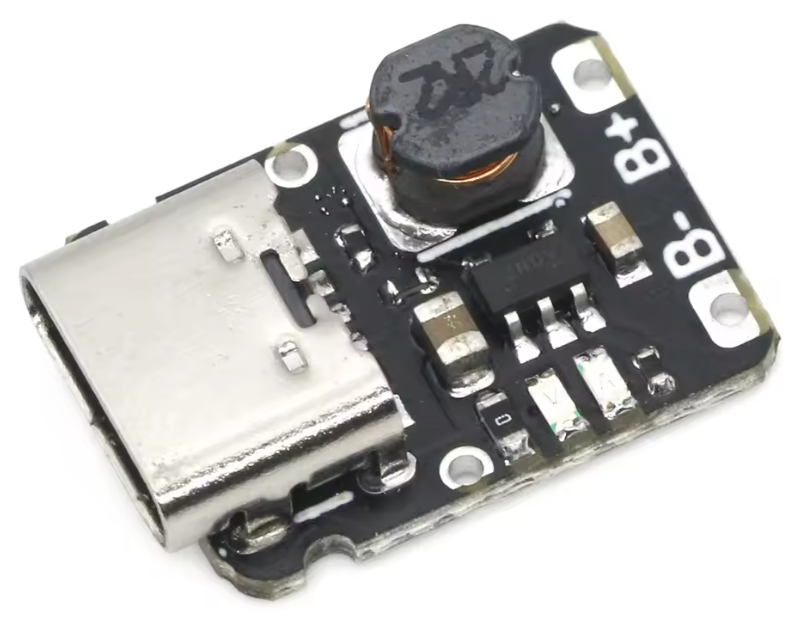

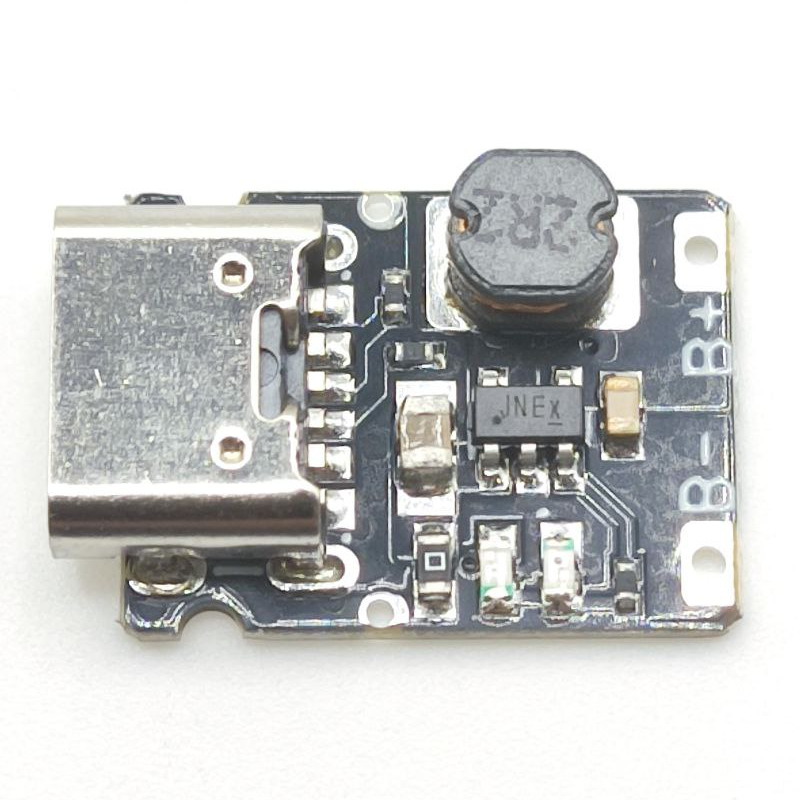

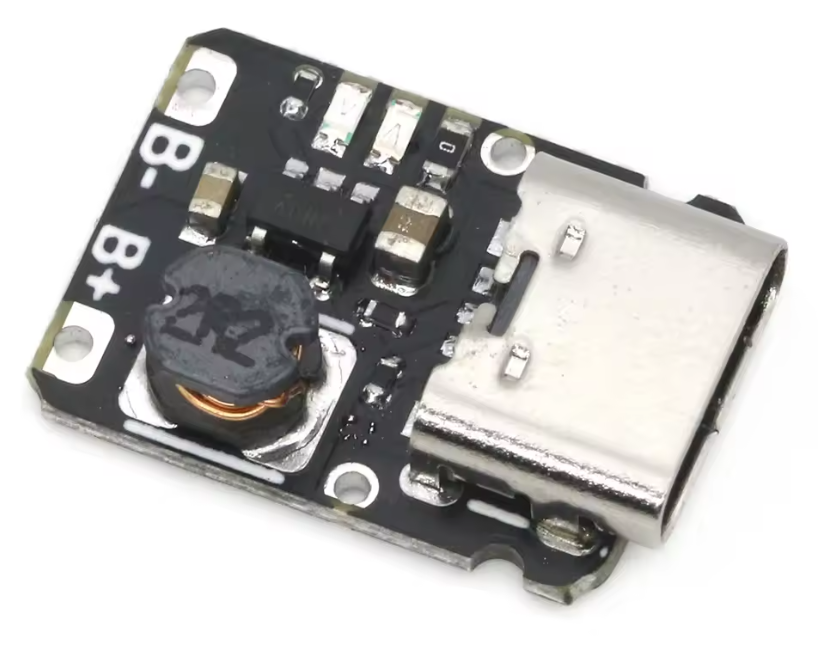

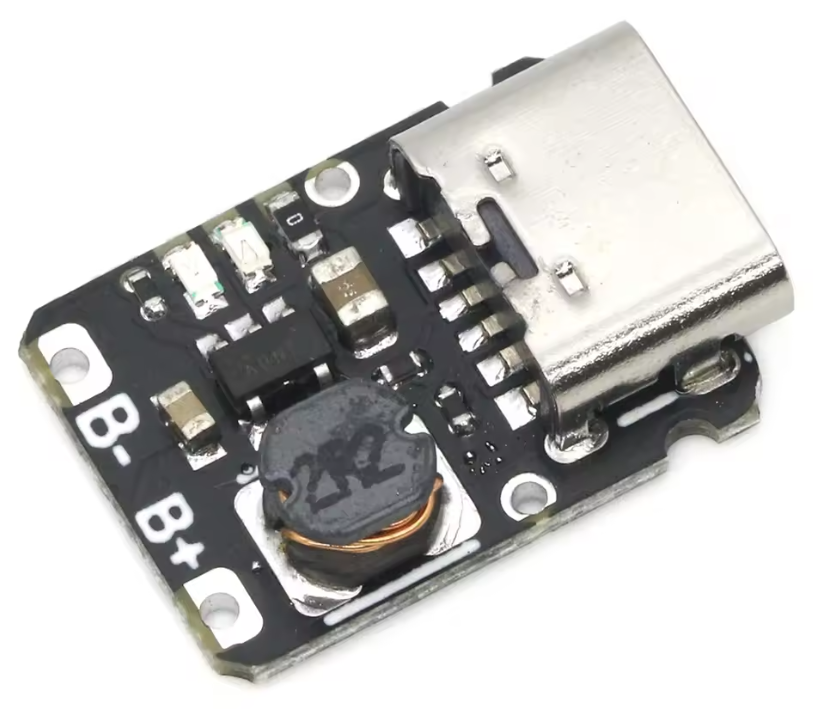

Плата заряджання літієвої батареї Type-C із захистом, 5V 1A

Модуль зарядки літієвих акумуляторів TP4057 1A Mini з підвищувачем до 5V і вбудованим захистом призначений для зарядки одиночних 3.7V акумуляторів (включаючи 18650) та живлення малопотужних пристроїв. Компактний форм-фактор, універсальний Type-C інтерфейс і автоматичне перемикання входу/виходу роблять модуль зручним у DIY-проєктах і резервних рішеннях живлення.

Особливості
🔹 Надкомпактний розмір — менший за більшість аналогічних модулів, що полегшує інтеграцію в компактні корпуси.
🔹 Робоча напруга живлення 4.5–5.5V; підтримка зарядного струму до 1.2A (може стабільно працювати близько 1A за належних умов).
🔹 Сумісність з усіма типами 3.7V літій-іонних акумуляторів, включно з 18650 та акумуляторними збірками (паралельне з’єднання дозволено).
🔹 Вбудований захист від перезаряду (відсічення при 4.2V) та від перерозряду (спрацювання при ≈2.9V).
🔹 Режим бустера: при відсутності зовнішнього живлення автоматично переходить у режим виходу 5V (підтримує близько 450mA; при навантаженні до 1A напруга може впасти до ~4.9–4.5V залежно від стану батареї та джерела живлення).
🔹 Автоматичне перемикання режимів: зарядка при подачі зовнішнього живлення, вихід при відсутності зовнішнього живлення.
🔹 Індикатори стану: зелений світлодіод блимає під час зарядки, зелений постійно — при повній зарядці; синій — вихідне живлення під навантаженням.
🔹 Низьке енергоспоживання в режимі очікування — близько 0.8 mA.
🔹 Функція стартового (передзаряду) струму ~200 mA при дуже низькій напрузі акумулятора (<2.9V).
🔹 Можливість використання разом з платою захисту акумулятора — наявні базові захисти: перевантаження, коротке замикання, перерозряд, перезаряд (залежить від конфігурації та підключеної плати захисту).
🔹 Інтерфейсні варіанти: Type-C, паяльні контактні площадки та резервні входи/виходи на платі — функціонально еквівалентні.

Переваги
✔ Дуже компактний і зручний для інтеграції в портативні та DIY-проєкти.
✔ Підтримка автоматичного перемикання заряд/вихід без додаткових схем.
✔ Вбудовані захисти і індикація стану для безпечної експлуатації.
✔ Може працювати як просте джерело 5V у режимі бустера для малопотужних споживачів.

Застосування
✅ Живлення малопотужних електронних пристроїв і сенсорів.
✅ Резервні або автономні рішення живлення (резервні плати, backup).
✅ DIY-проєкти з акумуляторами 18650 або літій-полімерними батареями.
✅ Модифікації та прості павер-бенки (з обережністю, див. заходи безпеки).

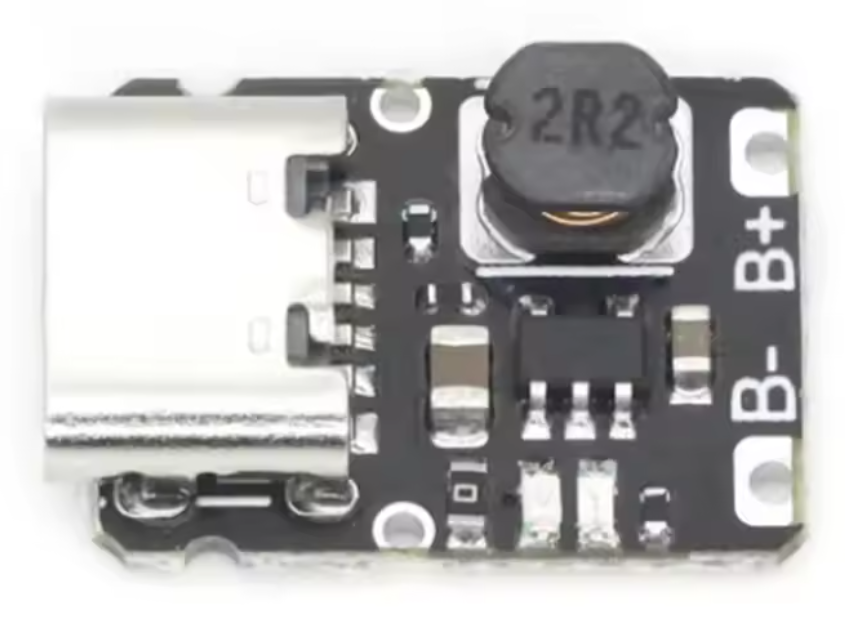

Опис інтерфейсів
🔸 Type-C Input/Output – порт USB Type-C, що використовується як для зарядки акумулятора, так і для живлення зовнішніх пристроїв.

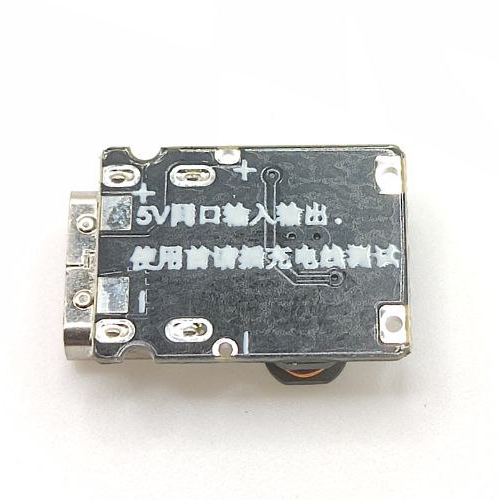

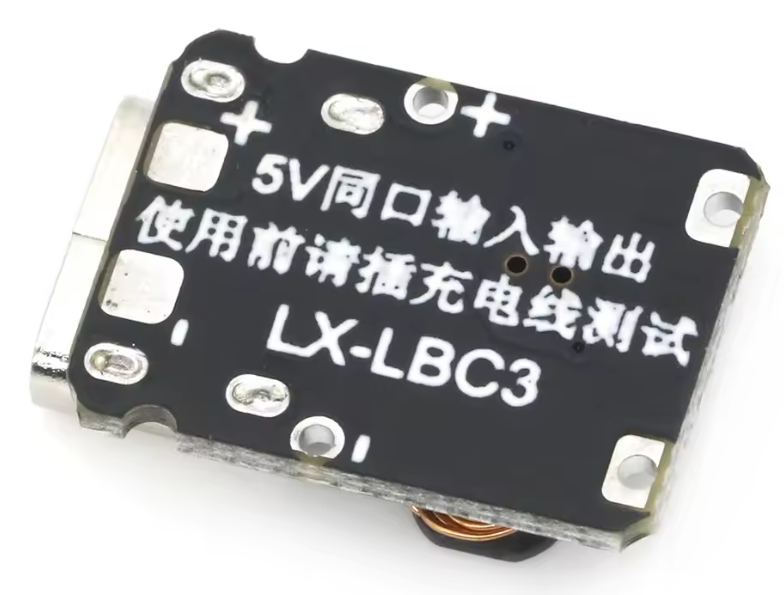

🔸 Reserve additional input on the back – резервний контакт для додаткового входу на зворотній стороні плати.
🔸 B+ (Positive battery terminal) – клема підключення позитивного полюса акумулятора.
🔸 B- (Negative battery terminal) – клема підключення негативного полюса акумулятора.
🔸 I/O positive – вихідний позитивний контакт для підключення навантаження.
🔸 I/O negative electrode – вихідний негативний контакт для підключення навантаження.
🔸 Charging/Discharging indicator – світлодіодний індикатор: зелений під час зарядки, синій під час розряду.

📖 Інструкція до використання
1️⃣ Підключіть акумулятор 3.7V до контактів BAT+ / BAT- (переконайтеся в полярності).
2️⃣ Підключіть джерело живлення 5V до порту Type-C або до вхідних контактних площадок.
3️⃣ При першому підключенні живлення для ініціалізації захисту дотримуйтесь індикації (зелений/синій світлодіоди).
4️⃣ Якщо зовнішнє живлення відсутнє, модуль автоматично перейде у режим виходу 5V (перевіряйте допустиме навантаження).
5️⃣ Після завершення роботи відключіть навантаження та джерело живлення, при необхідності від’єднайте акумулятор.

Заходи безпеки
⚠️ Не підключайте акумулятор з перевернутою полярністю — це призведе до виходу модуля з ладу або пошкодження.
⚠️ Підключайте передбаченою товщини дроти — тонкі дроти можуть не витримати струму і викликати падіння напруги або нагрів.
⚠️ Не з’єднуйте акумулятори послідовно; дозволено лише паралельне з’єднання однакових елементів.
⚠️ Модуль не є сертифікованим універсальним павербанком — відсутні деякі протоколи для стабільної роботи з деякими телефонами; використання з мобільними пристроями — на страх користувача.
⚠️ Забезпечте належну вентиляцію при тривалій роботі у режимі зарядки або бустера.

Технічні характеристики
⚙️ Робоча напруга живлення: 4.5–5.5 V
⚙️ Підтримувані акумулятори: 3.7 V Li-ion / Li-Po (включаючи 18650)
⚙️ Максимальний зарядний струм: до 1.2 A (типово стабільно ~1 A при належному джерелі живлення)
⚙️ Типовий зарядний струм стабілізації: 1.0 A (за належних умов)
⚙️ Передзаряд при низькій напрузі: ~200 mA (при V_batt < 2.9 V)
⚙️ Поріг відключення при перезарядженні: 4.20 V (приблизно)
⚙️ Поріг відключення при перерозряді: ≈ 2.90 V
⚙️ Вихідна (boost) напруга: ≈ 5 V
⚙️ Вихідний струм у режимі boost: ≈ 450 mA звичайно (може досягати ~1 A з падінням напруги до ~4.9–4.5 V залежно від умов)
⚙️ Струм споживання в режимі очікування: ≈ 0.8 mA
⚙️ Інтерфейси: Type-C + паяльні контактні площадки (вхід/вихід)
⚙️ Розміри: 17.5 × 12 × 4.1 мм
⚙️ Вага: 1.6 г

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація
📦 1 × Модуль TP4057 1A Mini (Boost 5V, Type-C, із захистом)

Модуль TP4057 1A Mini — практичне рішення для компактних проєктів з акумуляторним живленням, де важливі розмір, базовий захист і здатність живити малопотужні навантаження у відсутність зовнішнього джерела. Використовуйте з урахуванням обмежень по струму та рекомендованих заходів безпеки.
