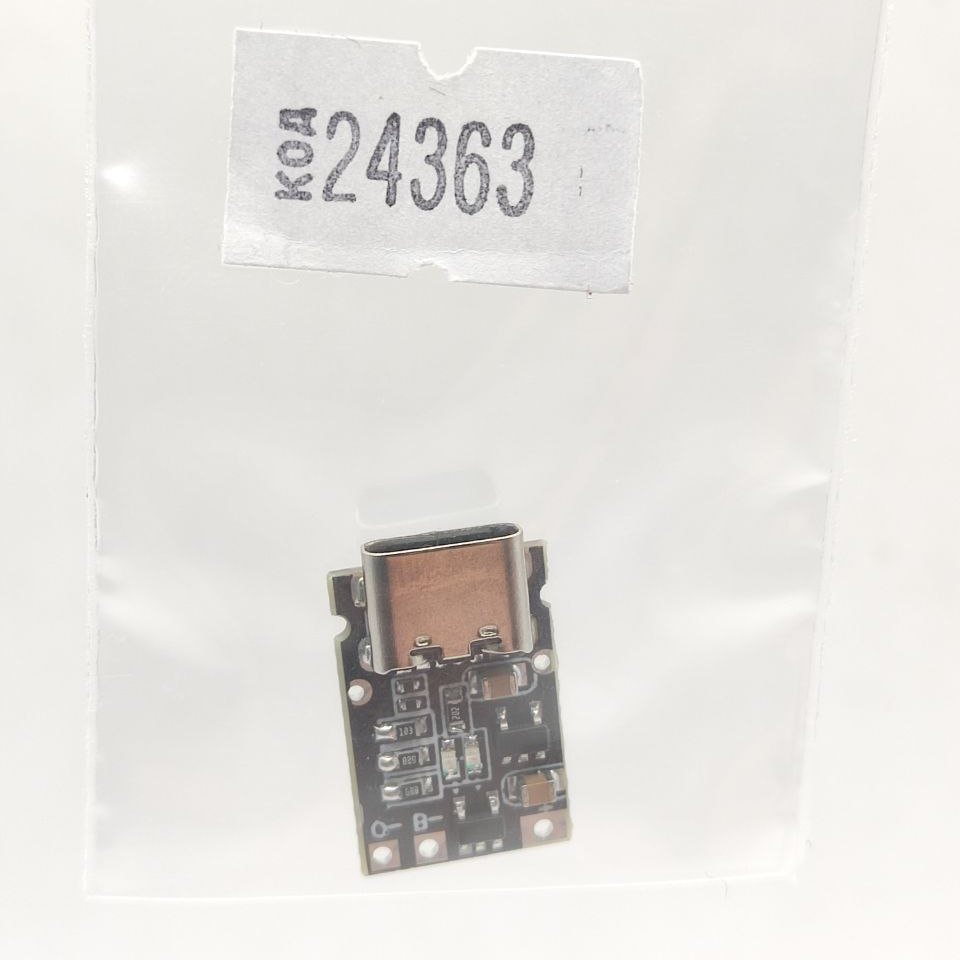

Код: 24363

Плата заряду DC4,5-5,5 В LiPo Li-ion з захистом 500/400/300/200/100 мА

Ціна за 1 шт.

32.40 грн

В
                                                                    наявності 200
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (200 шт).

Оптом і в роздріб

Оптові ціни

28.90 грн./шт.

при замовленні від 10 шт.

Способи оплати Умови повернення Графік роботи

Опис

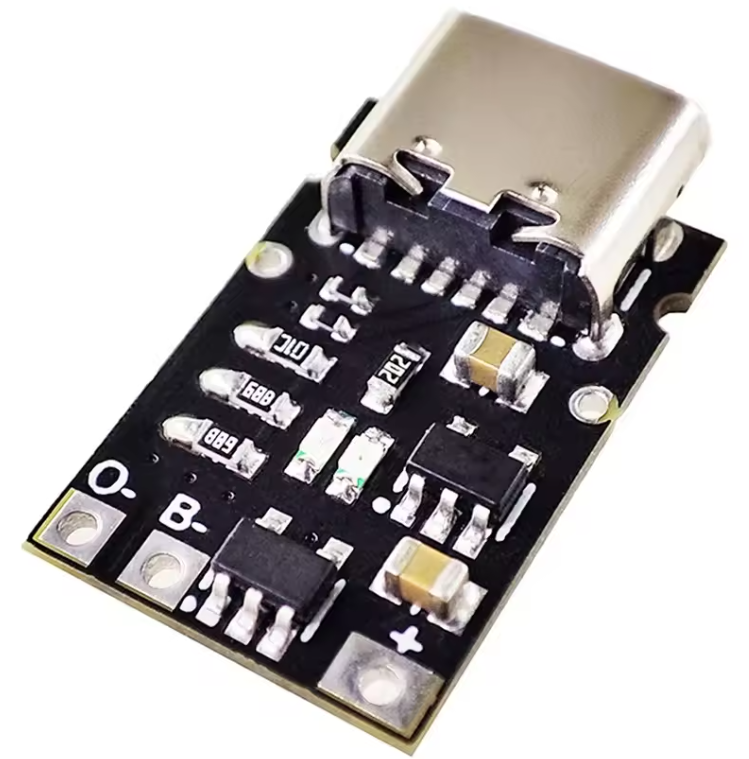

Плата заряду DC4,5-5,5 В LiPo Li-ion з захистом 500/400/300/200/100 мА

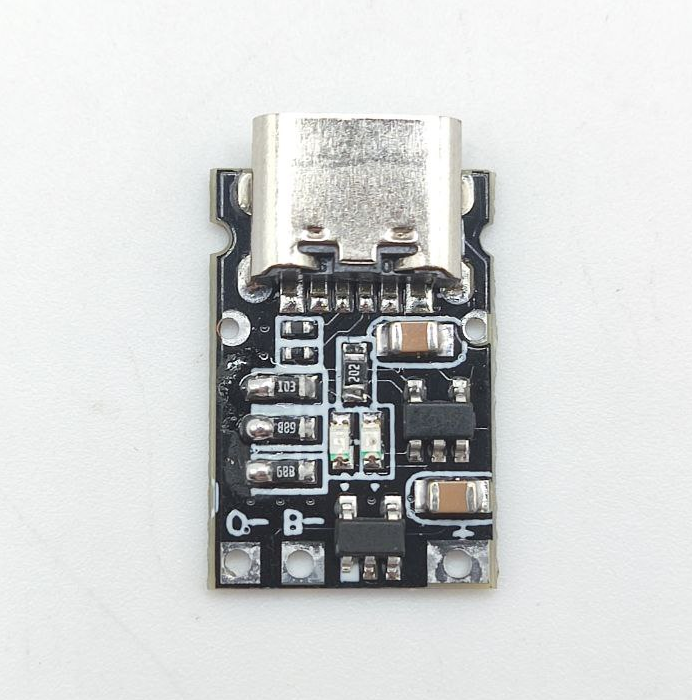

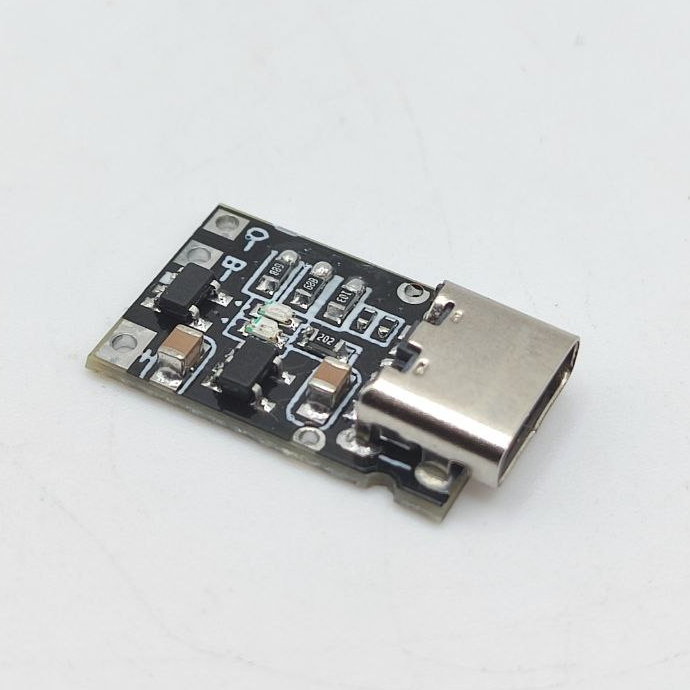

Модуль призначений для зарядки малих літієвих полімірних акумуляторів (3.7 V) із можливістю одночасного живлення навантаження. Плата підтримує підключення джерела живлення через порт TYPE-C та забезпечує безпечну зарядку завдяки вбудованій системі захисту від перезаряду, перерозряду і короткого замикання.

Особливості:
🔹 Компактна плата (19.6×12×4.2 мм), легко інтегрується у портативні пристрої та DIY-проєкти.
🔹 Підтримка одночасної зарядки та живлення навантаження.
🔹 Вбудований захист від перезаряду, перерозряду та короткого замикання.
🔹 Регульований струм зарядки 500/400/300/200/100 мА за допомогою трьох резисторів на платі:
- R1 = 100 мА, R2 і R3 = 200 мА
- Відключення одного або двох резисторів дозволяє вибрати потрібний струм.
🔹 Інтерфейс TYPE-C для підключення стандартних джерел 5 V.
🔹 Висока надійність та стабільна робота при напрузі живлення DC 4.5–5.5 V.

Переваги:
✔ Просте підключення акумулятора та навантаження.
✔ Можливість тонкого налаштування струму зарядки без зміни схеми плати.
✔ Вбудовані захисти підвищують безпеку використання.
✔ Підходить для малогабаритних електронних пристроїв і портативних проєктів.

Застосування:
✅ Зарядка 1S літієвих полімірних акумуляторів (3.7 V, 4.2 V).
✅ Портативні пристрої, світлодіодні ліхтарі, DIY-проєкти.
✅ Використання у схемах із одночасною роботою навантаження під час зарядки.

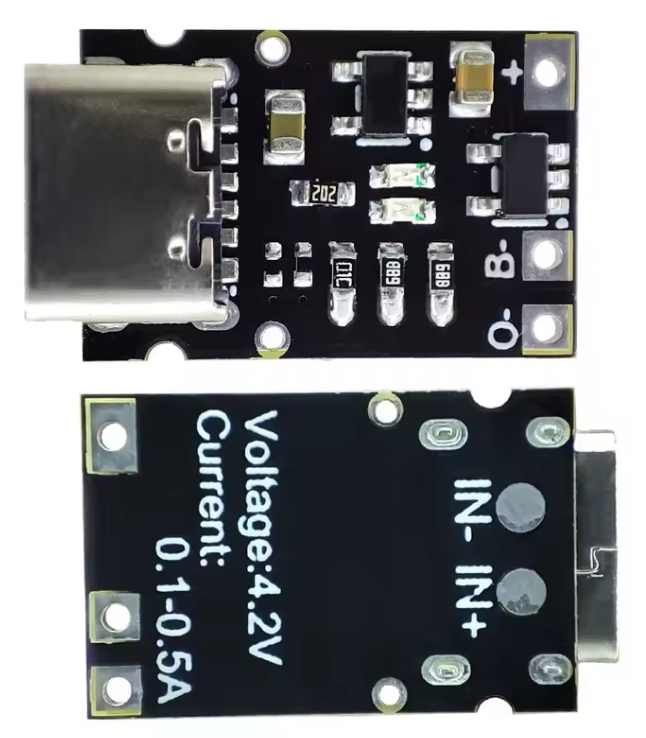

Опис інтерфейсів:

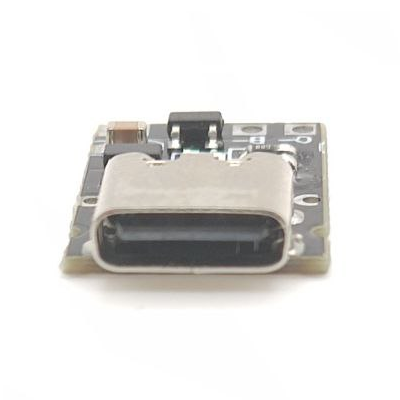

🔸 TYPE-C — підключення джерела живлення DC 4.5–5.5 V.
🔸 Input +/Input - — додаткові контакти підключення живлення 5 V

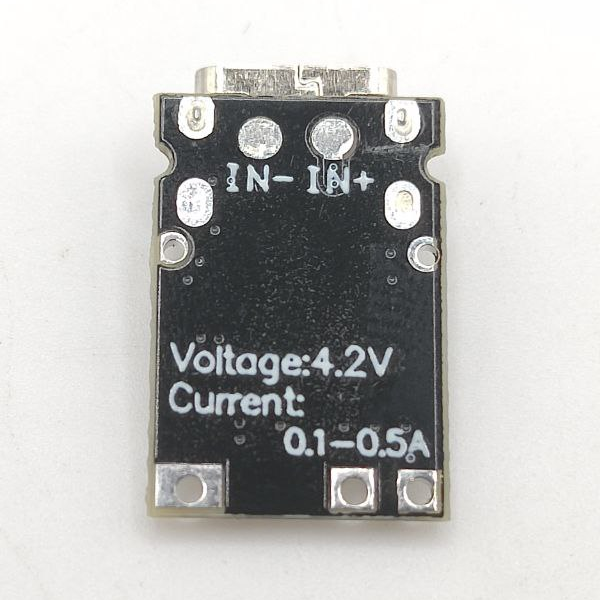

🔸 IN+/IN- — додаткові контакти підключення живлення 5 V (на звороті плати)
🔸 B+ — позитивний контакт акумулятора/позитивний контакт навантаження.
🔸 B− — негативний контакт акумулятора.
🔸 O− — негативний контакт навантаження.

Інструкція до використання:
1️⃣ Підключіть джерело живлення 4.5–5.5 V до порту TYPE-C.
2️⃣ Підключіть акумулятор до контактів B+ та B−, дотримуючись полярності.
3️⃣ Підключіть навантаження до B+ та O− (мінус).
4️⃣ Встановіть або видаліть резистори на платі для вибору потрібного струму зарядки: 100/200/300/400/500 мА.
5️⃣ Забезпечте нормальне охолодження плати під час інтенсивної зарядки.

Заходи безпеки:
⚠️ Не переплутуйте полярність контактів.
⚠️ Не використовуйте напругу живлення вище 5.5 V.
⚠️ Не допускайте перегрівання плати понад +85 °C.
⚠️ Уникайте короткого замикання на виході.
⚠️ Довгі тонкі дроти можуть зменшувати ефективність і викликати нагрів.

Технічні характеристики:
⚙️ Вхідна напруга: DC 4.5–5.5 V
⚙️ Вихідна напруга: 4.2–3 V (відповідно до акумулятора, відсічка 3 V)
⚙️ Максимальний струм навантаження: 3 A
⚙️ Струм зарядки: 100/200/300/400/500 мА (регульований резисторами)
⚙️ Розміри: 18×12×4.2 мм (без виступаючого порту TYPE-C)
⚙️ Форм-фактор: міні-плата для портативних рішень
⚙️ Захисти: перезаряд, перерозряд, коротке замикання

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:
📦 Модуль зарядки TYPE-C з захистом — 1 шт.

Модуль є компактним і безпечним рішенням для зарядки малих літієвих акумуляторів із регульованим струмом і можливістю одночасного живлення навантаження.
