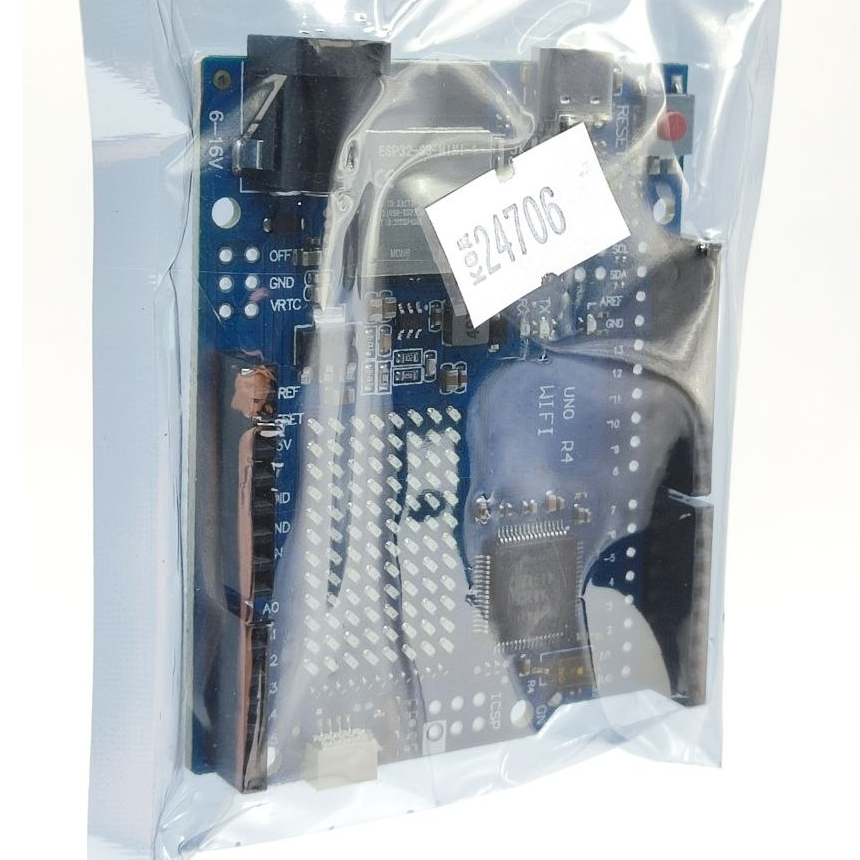

Код: 24706

Плата розробника Arduino UNO R4 WiFi(покращена версія)

Ціна за 1 шт.

616.90 грн

В
                                                                    наявності 4
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (4 шт).

Оптом і в роздріб

Оптові ціни

Способи оплати Умови повернення Графік роботи

Опис

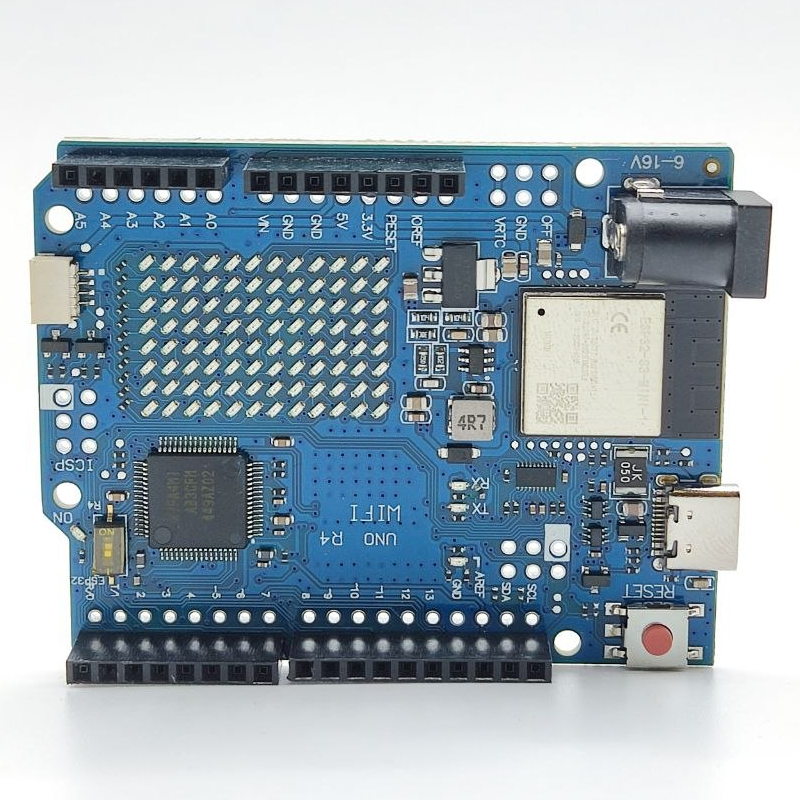

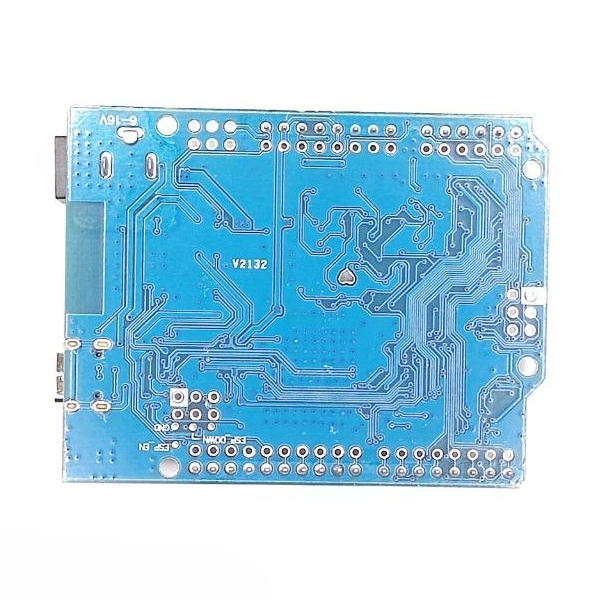

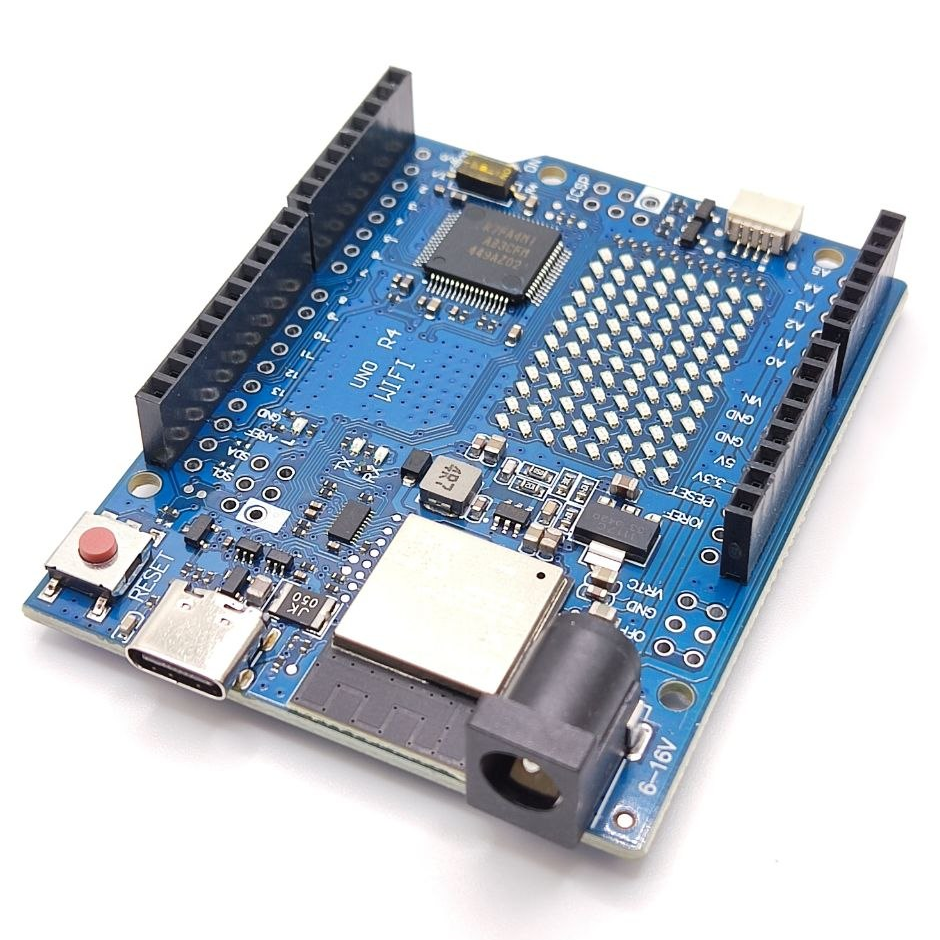

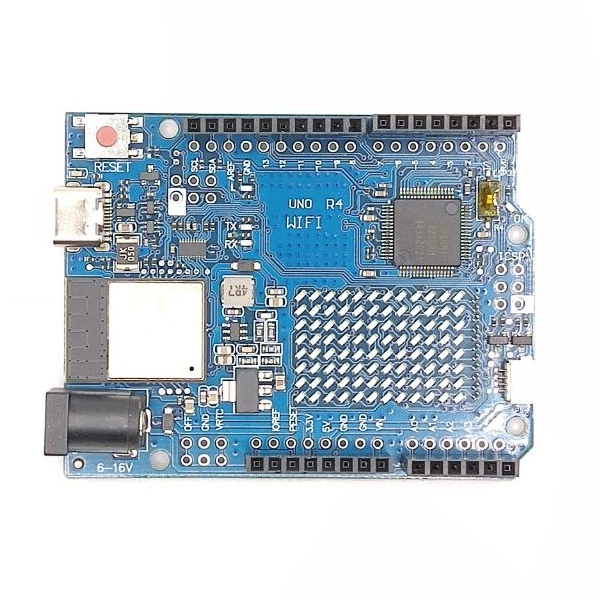

Плата розробника Arduino UNO R4 WiFi (офіційна версія)

Arduino UNO R4 WiFi (покращена версія/копія) — це вдосконалена плата Arduino, що поєднує обчислювальну потужність мікроконтролера Renesas RA4M1 з можливостями бездротового зв’язку ESP32-S3 від Espressif. Плата оснащена вбудованою світлодіодною матрицею 12×8, роз’ємом Qwiic, контактами VRTC та OFF, що дозволяє легко реалізовувати навчальні та професійні проєкти з підтримкою Wi-Fi і Bluetooth. Ідеальна для оновлення існуючих проектів або початку нових, забезпечуючи максимальну універсальність для розробників будь-якого рівня.

Це бюджетна, але якісна копія оригінальної плати Arduino UNO R4WiFi . Плата зберігає основні параметри та форм-фактор оригіналу, забезпечуючи сумісність із існуючими проектами та аксесуарами, але пропонується за нижчою ціною. Ідеальна для навчання, тестування та побудови прототипів, де не критична максимальна продуктивність оригінальної плати.

Особливості

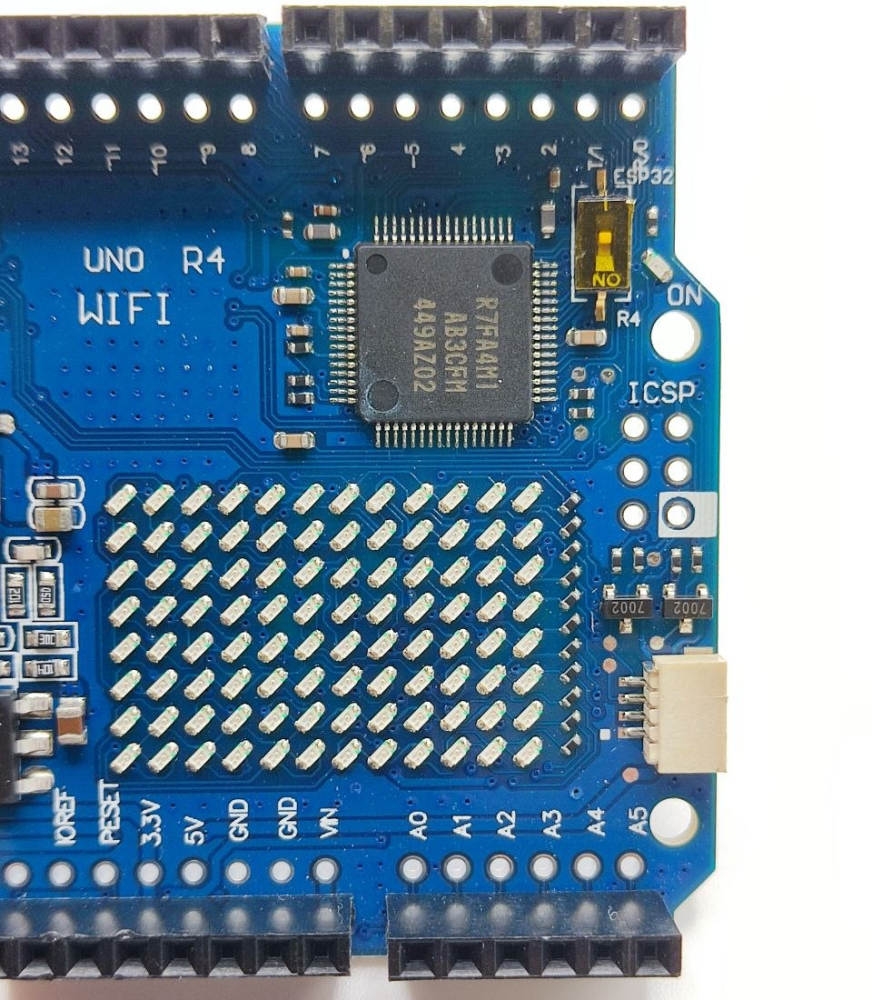

🔹 Потужний 32-бітний мікроконтролер Renesas RA4M1 (Arm Cortex-M4) з тактовою частотою 48 МГц для обчислень середньої та високої складності.

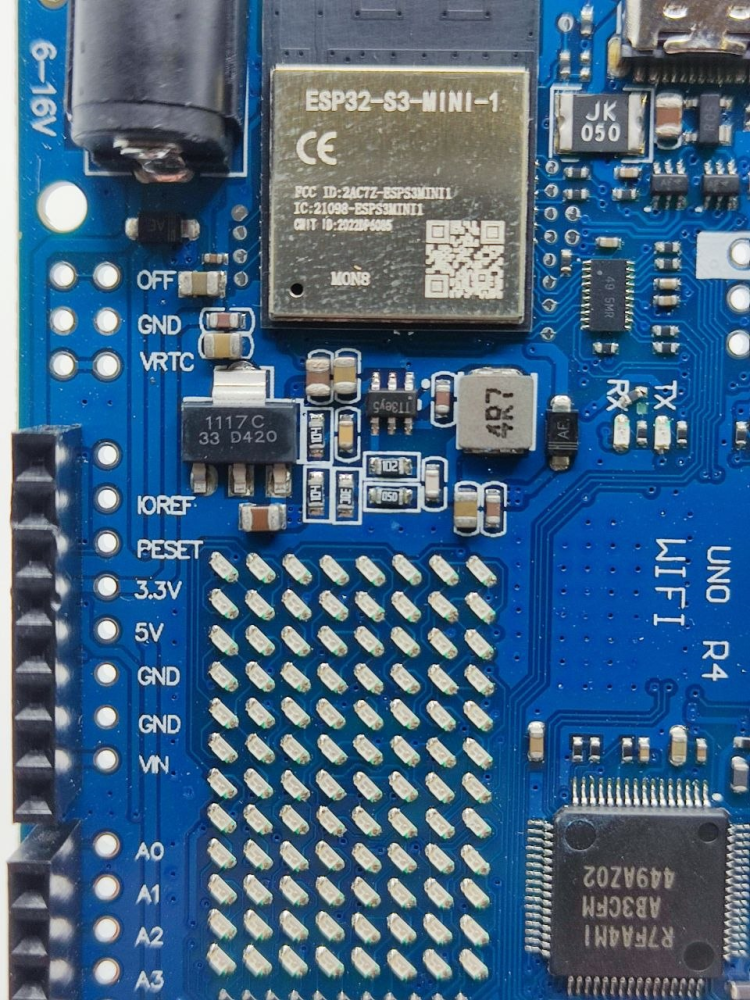

🔹 Вбудований модуль ESP32-S3 для підтримки Wi-Fi® та Bluetooth® з тактовою частотою до 240 МГц та 384 КБ програмної пам’яті, 512 КБ ОЗУ.
🔹 Збільшений обсяг пам’яті RA4M1 — 256 КБ флеш-пам’яті та 32 КБ оперативної пам’яті — для багатофункціональних проектів.
🔹 Повна сумісність із форм-фактором Arduino UNO: плата зберігає розташування контактів і робоче напруження 5 В для контролера, 3.3 В для ESP32-S3.
🔹 Розширений діапазон Vin — від 6 В до 24 В — для підключення приводів, LED-стрічок та інших виконавчих пристроїв без додаткових перетворювачів.
🔹 Вбудовані периферійні модулі: 12-бітний ЦАП, CAN BUS, операційний підсилювач, шість каналів PWM.
🔹 Підтримка HID — емуляція клавіатури або миші при підключенні до ПК через USB.
🔹 Роз’єм Qwiic I2C для швидкого підключення сенсорів та виконавчих пристроїв з екосистеми Qwiic.
🔹 Підтримка годин реального часу з батарейним живленням (VRTC) та контакт OFF для вимкнення плати.
🔹 Вбудована світлодіодна матриця 12×8 для відображення даних або анімацій без додаткового обладнання.
🔹 Механізм діагностики помилок під час виконання скетчів з поясненням рядка коду, що спричинив збій.
🔹 Підтримка інтеграції з Arduino IoT Cloud для дистанційного керування та моніторингу проєктів.

Переваги

✔ Бюджетна альтернатива оригіналуї
✔ Обчислювальна потужність та бездротове з’єднання в одному пристрої
✔ Сумісність із форм-фактором Arduino UNO
✔ Розширені периферійні можливості
✔ Підтримка HID, Wi-Fi та Bluetooth
✔ Базова та професійна універсальність для різних проектів

Застосування

✅ Навчальні комплекти Arduino
✅ Робототехніка та автоматизація
✅ Проекти з Wi-Fi та Bluetooth
✅ Прототипування з сенсорами та LED-модулями
✅ Творчі проекти з відображенням даних на матриці

Опис інтерфейсів

🔸 USB-C — живлення і програмування
🔸 VIN (6–24 В) — зовнішнє живлення
🔸 5V / 3.3V — стабілізовані напруги живлення
🔸 GND — загальний контакт
🔸 14 цифрових I/O
🔸 6 PWM-виходів
🔸 6 аналогових входів
🔸 UART / I2C / SPI — комунікаційні інтерфейси
🔸 CAN BUS — підтримка промислових мереж
🔸 DAC 12-біт — аналоговий вихід
🔸 SWD — для відладки
🔸 Qwiic — роз’єм I2C для периферії
🔸 VRTC / OFF — контакт для годин реального часу та вимкнення

Інструкція до використання

1️⃣ Підключіть плату до ПК через USB-C
2️⃣ Встановіть Arduino IDE або сумісну середу
3️⃣ Додайте підтримку “UNO R4 Boards”
4️⃣ Завантажте необхідний скетч
5️⃣ Підключіть сенсори, світлодіоди або виконавчі пристрої

Заходи безпеки

⚠️ Не перевищувати Vin більше 24 В
⚠️ Уникати коротких замикань і перегріву
⚠️ Використовувати оригінальний USB-кабель
⚠️ Не торкатися контактів під час подачі живлення

Технічні характеристики

⚙️ Плата: Arduino UNO R4 WiFi
⚙️ Мікроконтролер: Renesas RA4M1 (Arm Cortex-M4)
⚙️ Тактова частота RA4M1: 48 МГц
⚙️ Тактова частота ESP32-S3: до 240 МГц
⚙️ Пам’ять програм RA4M1: 256 КБ
⚙️ ОЗУ RA4M1: 32 КБ
⚙️ Пам’ять програм ESP32-S3: 384 КБ
⚙️ ОЗУ ESP32-S3: 512 КБ
⚙️ Цифрові контакти: 14
⚙️ Аналогові входи: 6
⚙️ PWM: 6 каналів
⚙️ UART ×1, I2C ×1, SPI ×1, CAN ×1
⚙️ DAC: 12-біт, 1 канал
⚙️ USB-C: порт програмування
⚙️ Логічне напруження: 5 В (RA4M1), 3.3 В (ESP32-S3)
⚙️ Vin: 6–24 В
⚙️ Ток на I/O: до 8 мА
⚙️ Розміри плати: 68.85 × 53.34 мм
⚙️ Полні розміри: 70.6 × 53.6 × 15.2 мм
⚙️ Країна виробник: Китай
