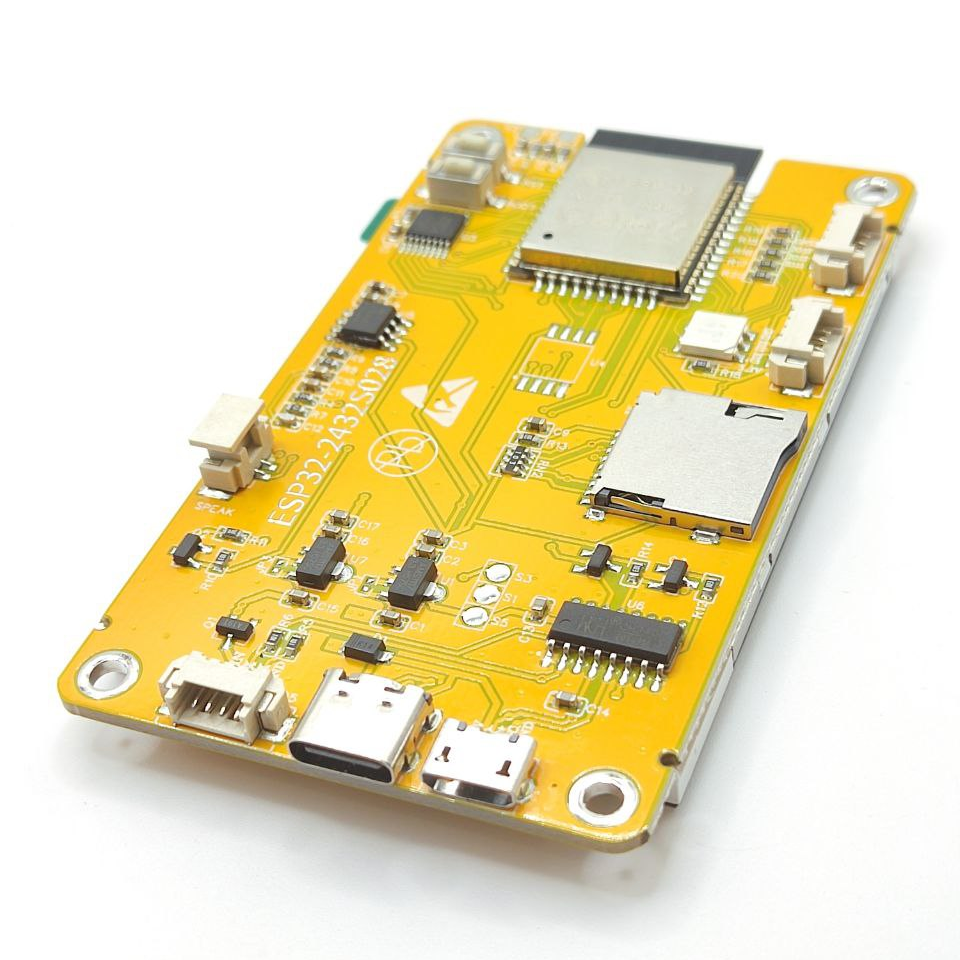

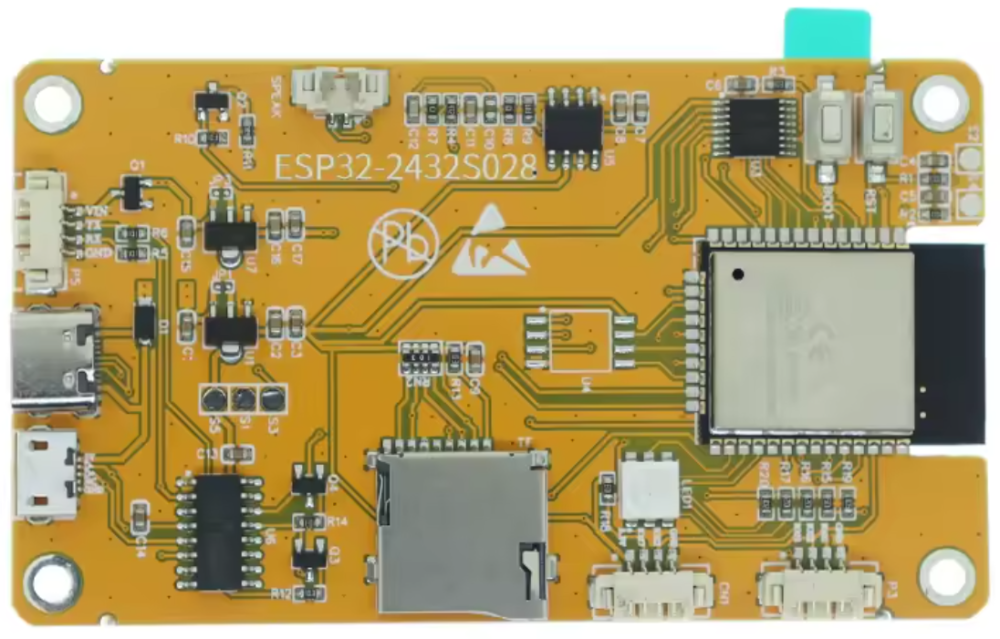

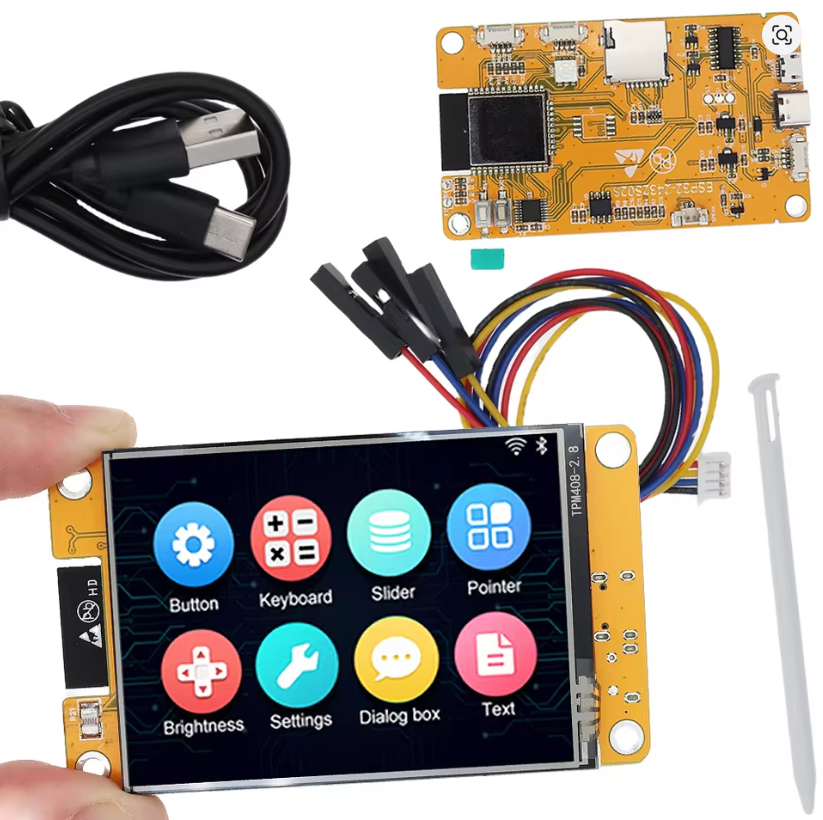

Модуль ESP32 LVGL WiFi & Bluetooth Development Board з сенсорним дисплеєм 2.8" 240×320 TFT – це потужна платформа для розробки IoT-проєктів, побудови систем керування, графічних інтерфейсів і рішень для бездротової передачі даних. Пристрій базується на двоядерному процесорі ESP32 з високою продуктивністю до 600 DMIPS і підтримує одночасну роботу Wi-Fi і Bluetooth. Інтегрований дисплей з сенсорним управлінням дозволяє створювати інтуїтивні та функціональні графічні інтерфейси без додаткових модулів.
Особливості:
🔹 Потужний 32-бітний двоядерний процесор з тактовою частотою до 240 МГц та продуктивністю до 600 DMIPS.
🔹 Вбудована пам'ять: 520 КБ SRAM і SPI Flash об'ємом 32 Мбіт для зберігання прошивки та даних.

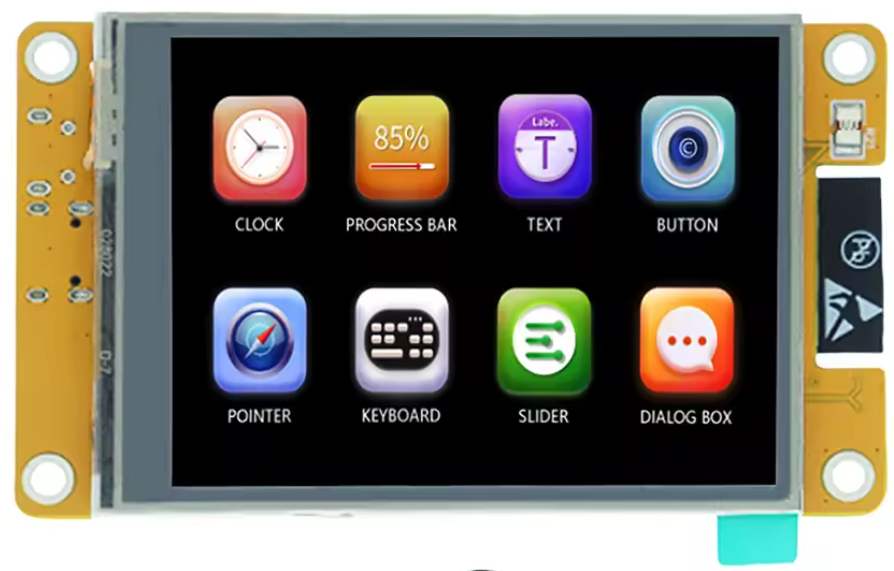

🔹 Сенсорний TFT-дисплей 2.8" з роздільною здатністю 240×320 пікселів, підтримкою кольорової графіки та інтерфейсом LVGL.
🔹 Підтримка інтерфейсів UART, SPI, I²C, PWM, ADC, DAC для підключення датчиків та периферійних пристроїв.
🔹 Можливість роботи з камерами OV2640 та OV7670, підтримка виводу зображення у форматі JPEG, BMP, Grayscale.
🔹 Підтримка TF-карт обсягом до 4 ГБ для збереження даних та логів.
🔹 Підтримка Wi-Fi 802.11 b/g/n/e/i та Bluetooth 4.2 (BR/EDR + BLE).
🔹 Робота у режимах STA, AP та STA+AP, підтримка Smart Config / AirKiss для швидкого підключення до мережі.
🔹 Можливість використання вбудованої ОС FreeRTOS і стеку TCP/IP LwIP для розробки складних проєктів.
🔹 Підтримка кількох режимів енергозбереження: Light-sleep, Moderm-sleep, Deep-sleep.
🔹 Компактний DIP-16 форм-фактор для зручного монтажу та інтеграції у готові пристрої.
Переваги:
✔ Інтегрований дисплей і сенсорний екран – економія місця та спрощення проєктування.
✔ Висока продуктивність і підтримка двох радіоканалів (Wi-Fi + Bluetooth).
✔ Гнучкі можливості програмування завдяки підтримці Arduino, ESP-IDF, MicroPython.
✔ Широкий діапазон застосувань – від розумного дому до промислових рішень.
✔ Можливість швидкого прототипування і запуску серійного виробництва.
Застосування:
✅ Розумні домашні пристрої (керування освітленням, кліматом, безпекою).
✅ Системи бездротового моніторингу та збору даних.
✅ Рішення для сільського господарства та автоматизації теплиць.
✅ Візуалізація даних та сенсорні панелі управління.
✅ IoT-проєкти з підтримкою Wi-Fi та Bluetooth.
Опис інтерфейсів:
🔸 Живлення: 4.75–5.25V через USB Type-C або пін-хедер.
🔸 Інтерфейси: UART, SPI, I²C, PWM, ADC, DAC.

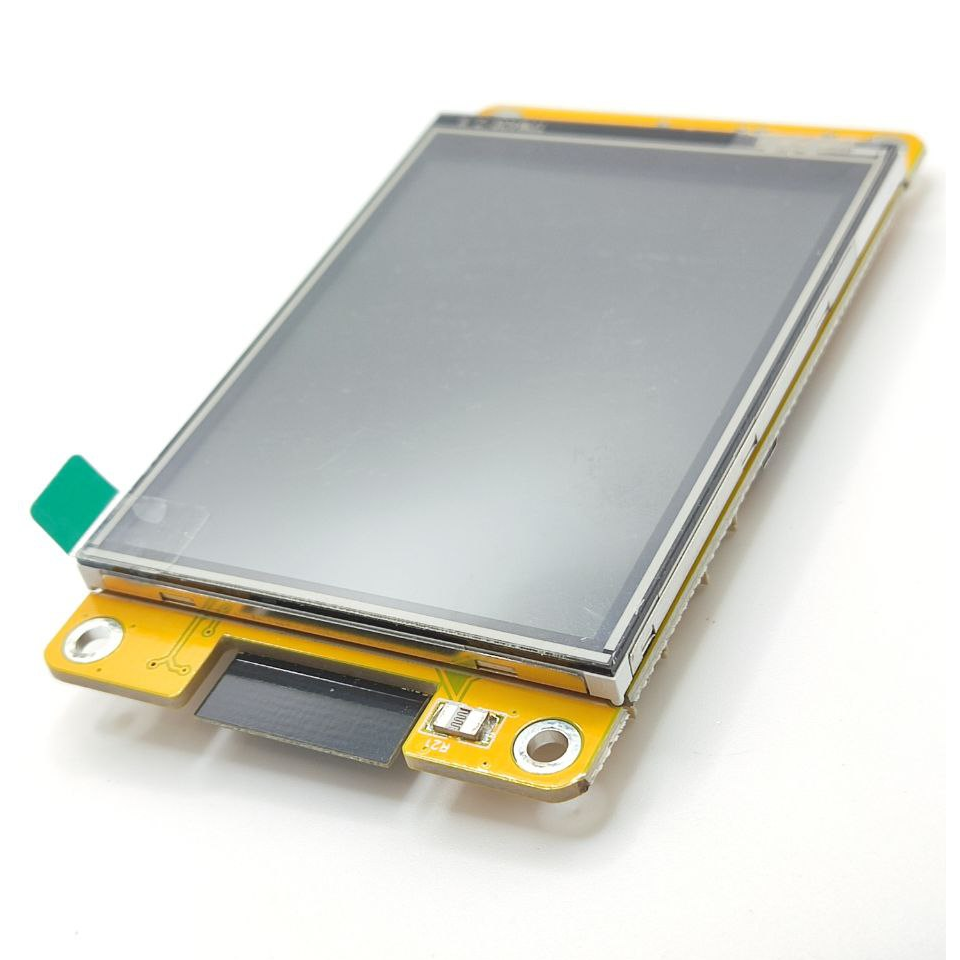

🔸 Дисплей: TFT 2.8" з сенсорним екраном.
🔸 Слоти: TF-карта (до 4 ГБ), роз'єм для камери OV2640/OV7670.
🔸 Антена: вбудована PCB антена з коефіцієнтом підсилення 2 dBi.
🔸 Керування: через прошивку (Arduino / ESP-IDF / MicroPython).
Інструкція до використання
1️⃣ Підключіть модуль до ПК або джерела живлення 5V.
2️⃣ Підключіть датчики або периферійні пристрої до відповідних інтерфейсів (UART, SPI, I²C).
3️⃣ Встановіть TF-карту (за потреби для зберігання даних).
4️⃣ Завантажте прошивку через Arduino IDE або ESP-IDF.
5️⃣ Налаштуйте підключення до Wi-Fi або Bluetooth.
6️⃣ Перевірте роботу дисплея та сенсорного інтерфейсу.
Заходи безпеки
⚠️ Не перевищуйте робочу напругу 5.25V.
⚠️ Уникайте роботи при температурі поза діапазоном -20°C ~ +70°C.
⚠️ Не використовуйте у середовищах з високою вологістю (>90%).
⚠️ Забезпечте адекватне охолодження при тривалій роботі з активним Wi-Fi.
⚠️ Не підключайте/відключайте камеру під час роботи модуля.
Технічні характеристики:
⚙️ Робоча напруга: 4.75–5.25V
⚙️ SPI Flash: 32 Мбіт
⚙️ RAM: 520 KB
⚙️ Wi-Fi: 802.11 b/g/n/e/i
⚙️ Bluetooth: 4.2 BR/EDR + BLE
⚙️ Підтримувані інтерфейси: UART, SPI, I²C, PWM, ADC, DAC
⚙️ Сумісність з TF-картами: до 4 ГБ
⚙️ IO-порти: 9
⚙️ Робоча температура: -20°C ~ +70°C
⚙️ Споживання: 6–310 мА (залежно від режиму роботи)
⚙️ Форм-фактор: DIP-16

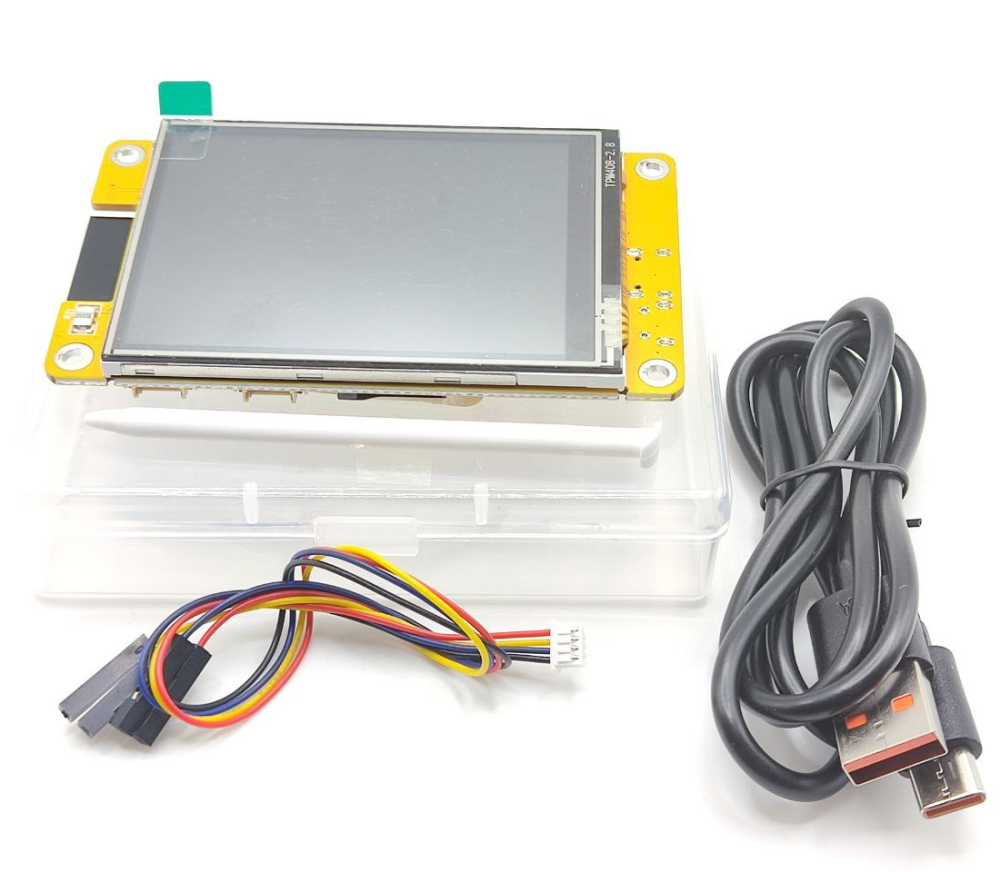

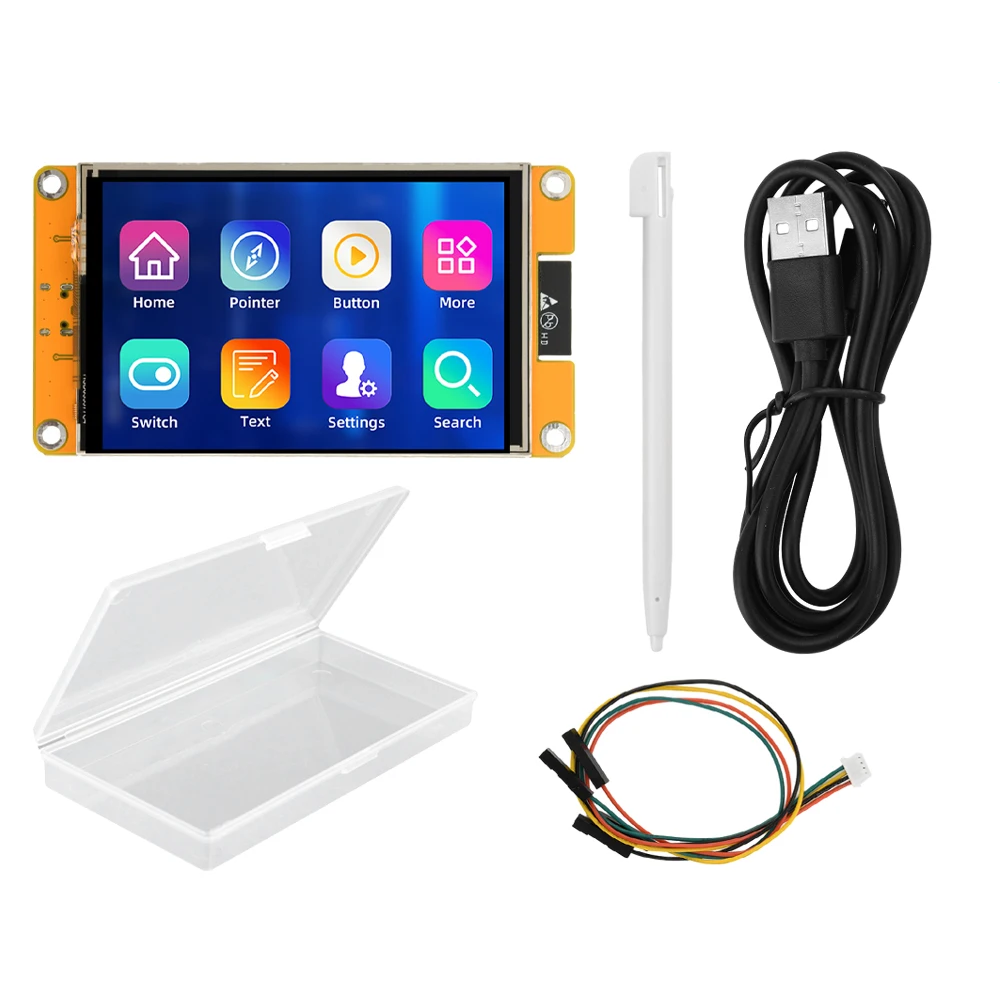

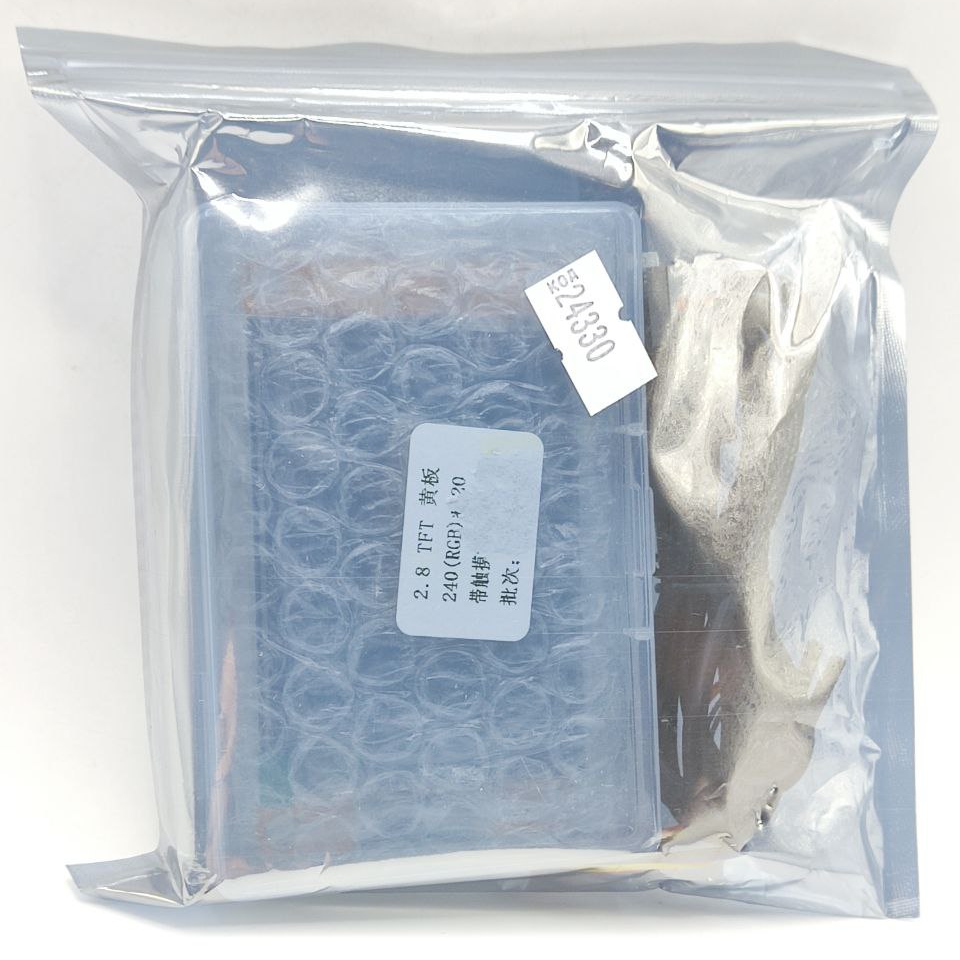

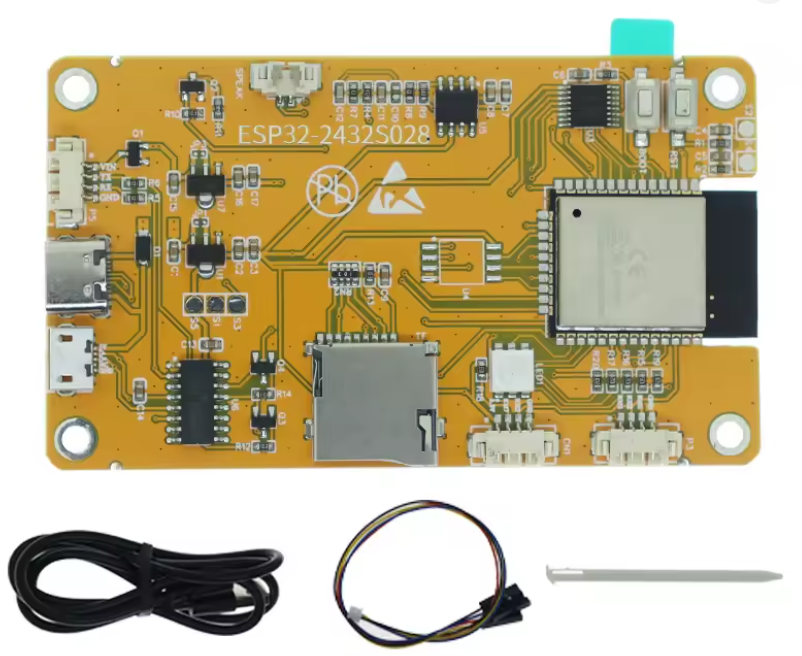

Комплектація:
📦 Модуль ESP32 LVGL Wi-Fi & Bluetooth – 1 шт.
📦 Сенсорний TFT-дисплей 2.8" – інтегрований
📦 Стілус пластиковий – 1 шт.
📦 4Pin провід з роз'ємом (20 см) – 1 шт.
📦 Кабель Type-C – 1 шт.
📦 Пластиковий бокс для зберігання – 1 шт.
Це рішення є відмінною основою для створення сучасних IoT-пристроїв, дозволяє швидко реалізовувати графічні інтерфейси та забезпечує стабільний бездротовий зв’язок.
