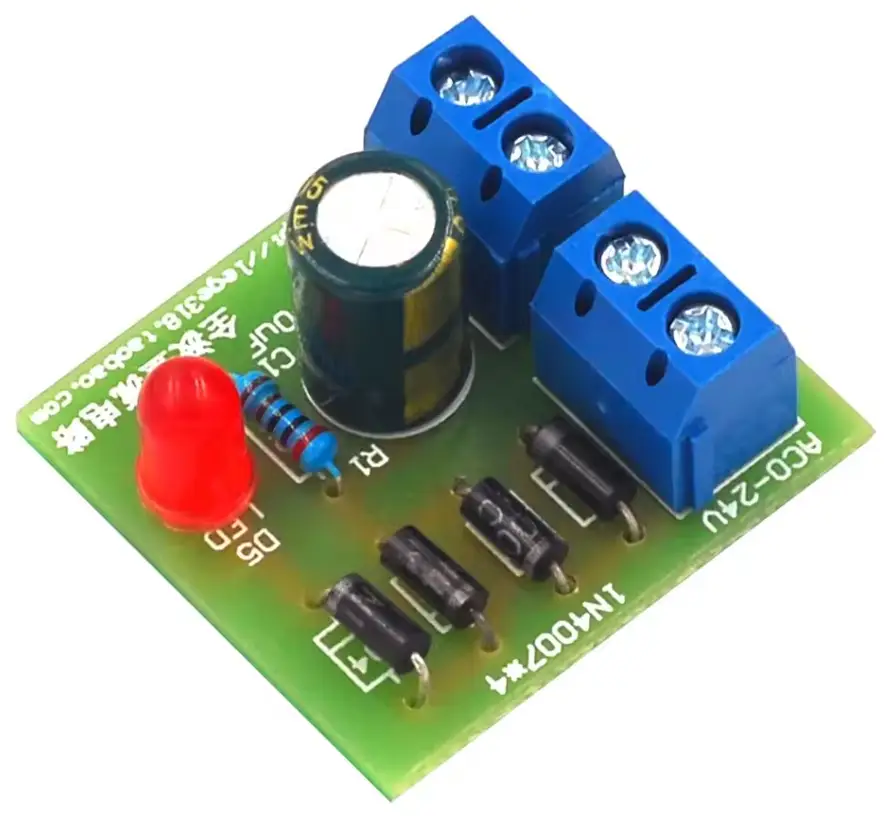

Цей компактний DIY-набір дозволяє створити простий повнохвильовий випрямляч змінного струму на основі діодів 1N4007. Він стане ідеальним вибором для початківців у електроніці, а також для побудови базових джерел живлення з вхідною напругою від трансформатора. Конструкція передбачає використання електролітичного конденсатора для згладжування пульсацій та світлодіодного індикатора для відображення роботи.
Особливості:
🔹 В основі схеми використано чотири діоди 1N4007, що утворюють повнохвильовий міст для надійного перетворення змінного струму в постійний.
🔹 Встановлено електролітичний конденсатор ємністю 470 мкФ, який згладжує вихідну напругу та знижує рівень пульсацій.
🔹 Світлодіод 5 мм червоного кольору сигналізує про наявність вихідної напруги.
🔹 Резистор номіналом 2k обмежує струм на світлодіод, забезпечуючи його безпечну роботу.

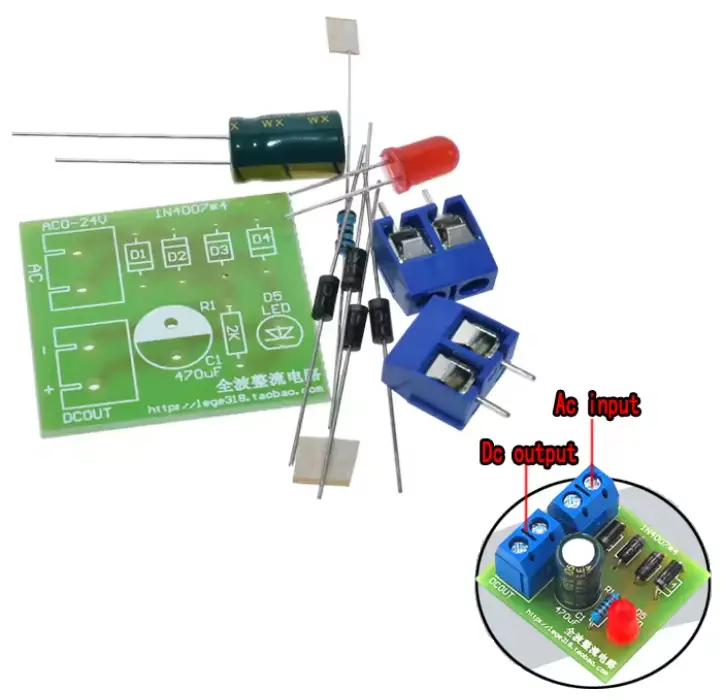

🔹 Дві клеми типу 2P дозволяють швидко та зручно підключати вхідне змінне живлення.
🔹 Компактні розміри плати (30×27 мм) роблять її зручною для вбудовування в невеликі пристрої.

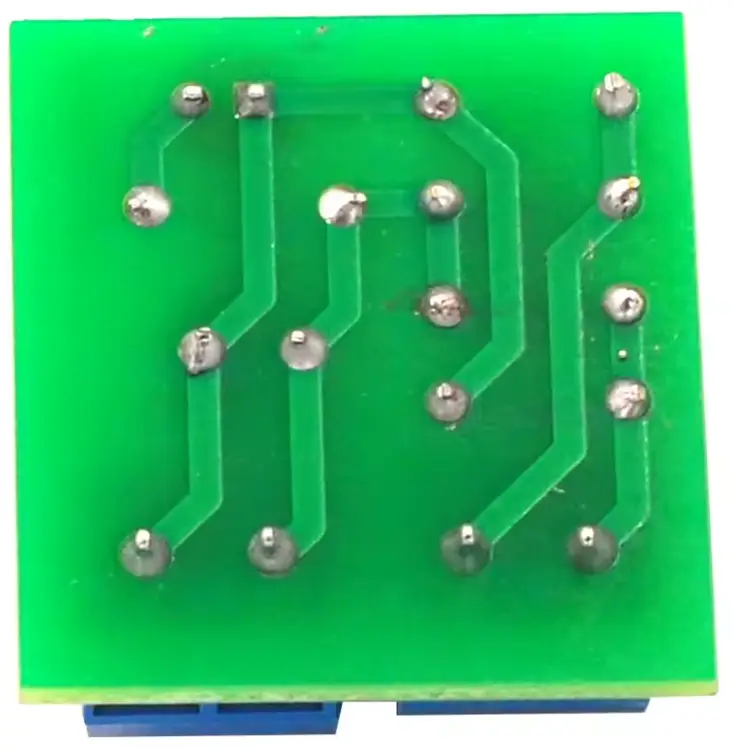

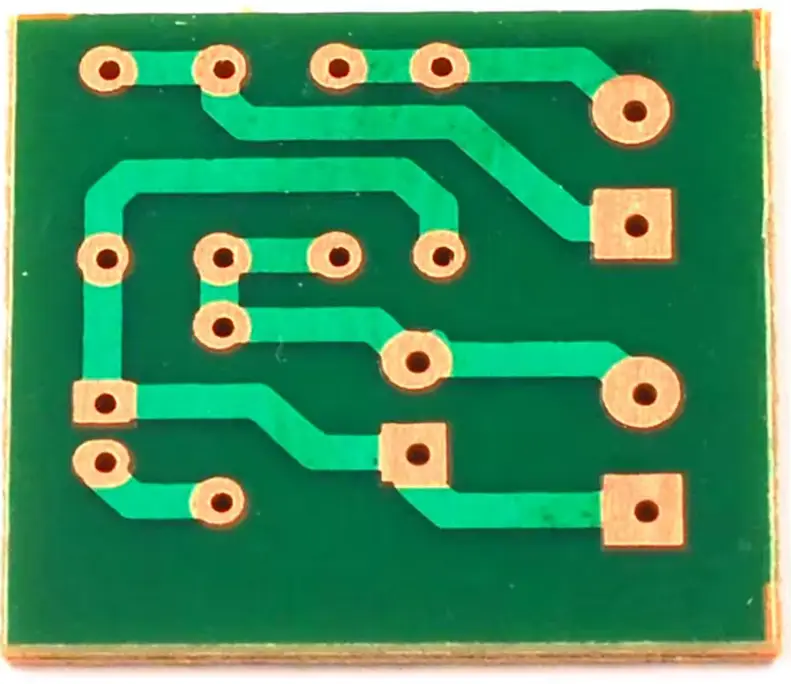

🔹 Плата виготовлена з текстоліту з покриттям, що забезпечує надійне з'єднання елементів та стабільну роботу пристрою.
✔Переваги:
✔ Проста конструкція — оптимальний вибір для новачків.
✔ Підтримка широкого діапазону вхідної напруги — від 3 до 18 В змінного струму.
✔ Невеликий розмір друкованої плати — зручно інтегрувати в компактні проєкти.
✔ Можливість використання як основи для побудови власного стабілізатора.
✔ Низька вартість при високій надійності компонентів.
Застосування:
✅ Побудова міні-блоків живлення для мікроконтролерів.
✅ Освітні цілі — демонстрація принципу роботи випрямляча.
✅ DIY-проєкти та модулі живлення на основі трансформаторів.
✅ Тестування аналогових схем, що потребують постійної напруги.
✅ Використання як допоміжний модуль у лабораторних умовах.
Технічні характеристики:
⚙️ Вхідна напруга: 3–18 В AC
⚙️ Максимальний вихідний струм: 1 А
⚙️ Тип випрямлення: Повнохвильовий міст
⚙️ Розміри плати: 30 × 27 × 1.2 мм
⚙️ Підключення живлення: 2-контактні клеми (2P)

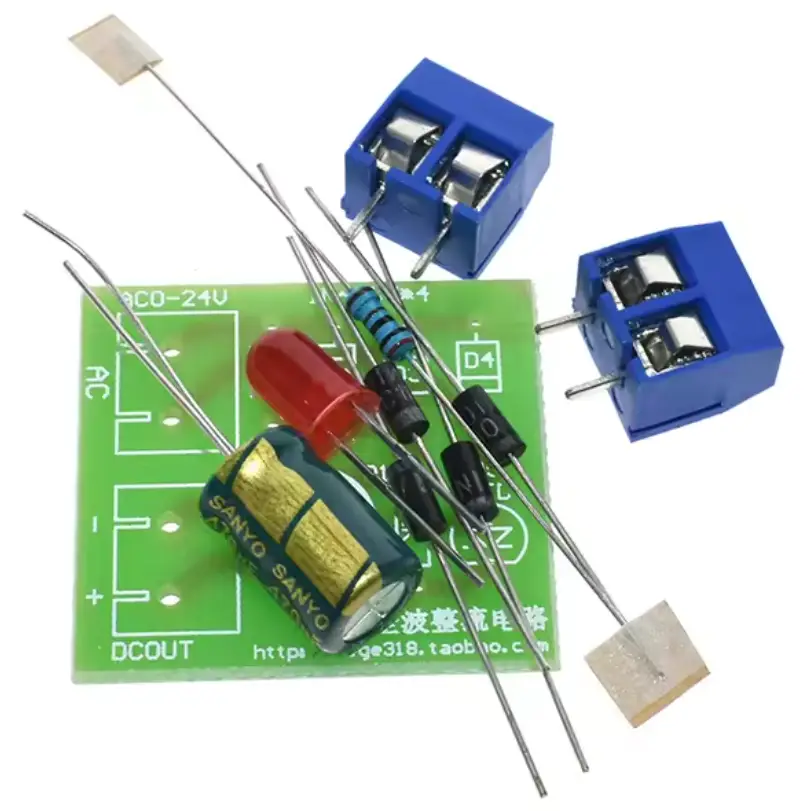

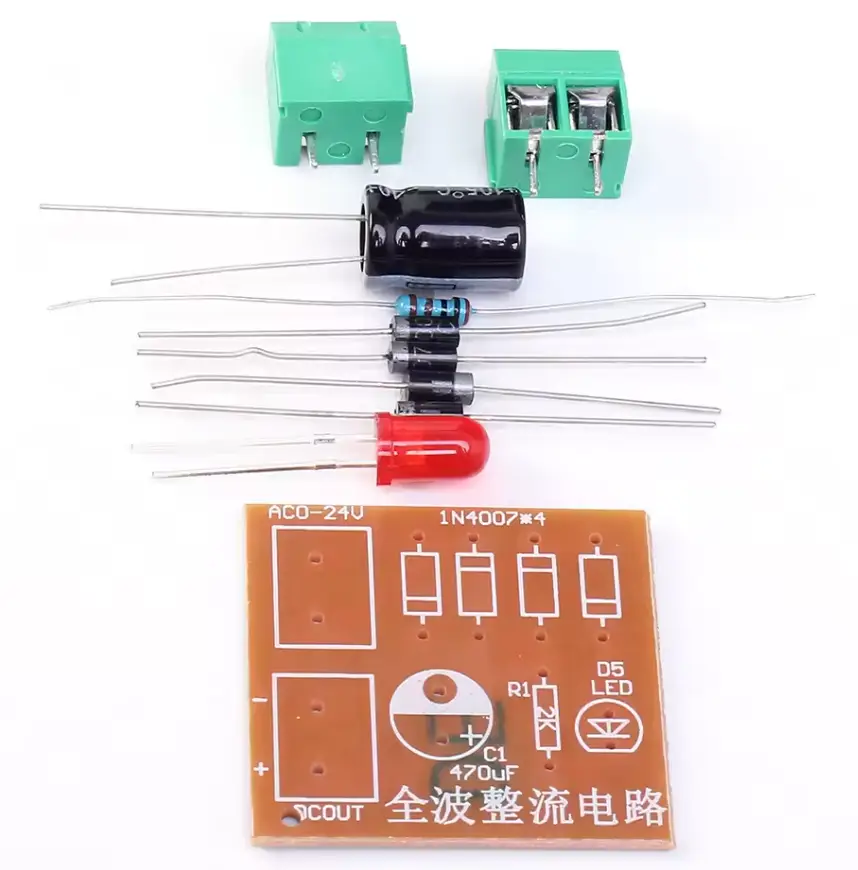

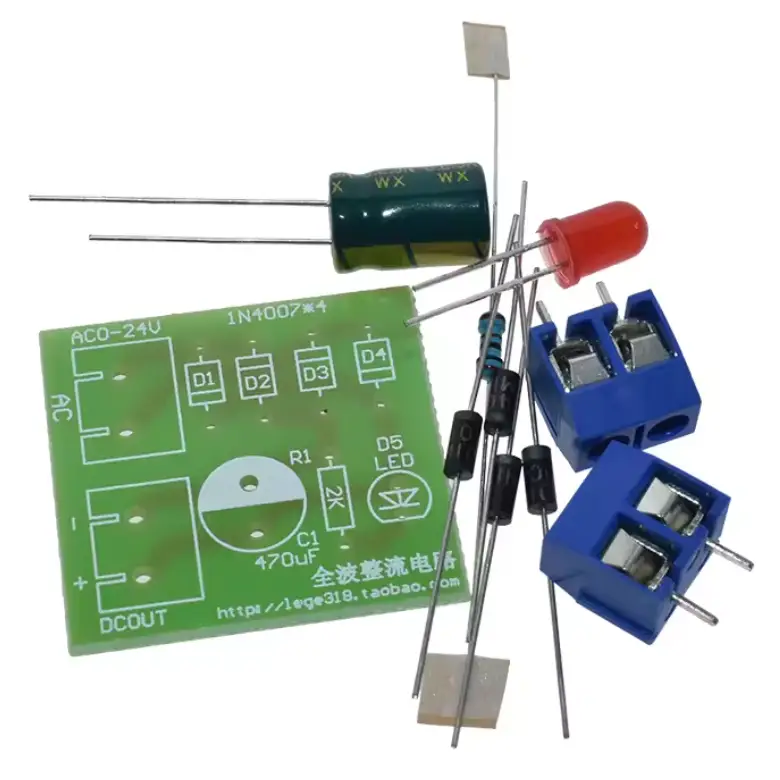

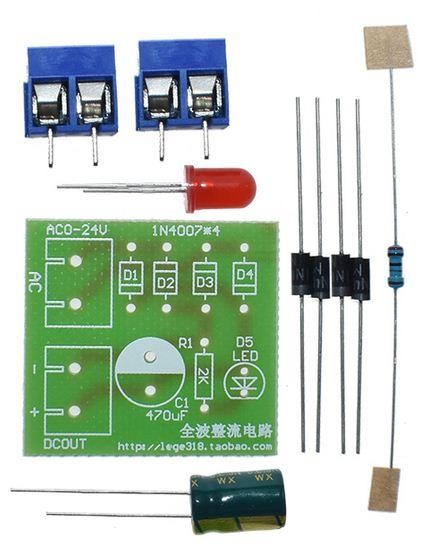

Комплектація:
📦 Діод 1N4007 (D1-D4) — 4 шт
📦 Електролітичний конденсатор 470 мкФ (C1) — 1 шт
📦 Металоплівковий резистор 2k (R1) — 1 шт
📦 Світлодіод 5 мм червоний (D5) — 1 шт
📦 Клема 2P (J1, J2) — 2 шт

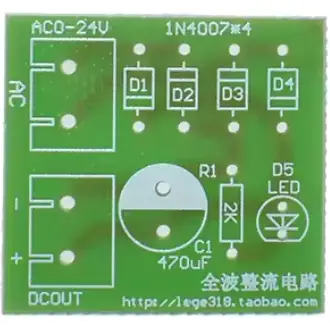

📦 Друкована плата (PCB) — 1 шт
Цей набір стане чудовим вибором для тих, хто хоче засвоїти принципи випрямлення змінного струму та зібрати базовий модуль живлення для малопотужних пристроїв.
