Код: 22550

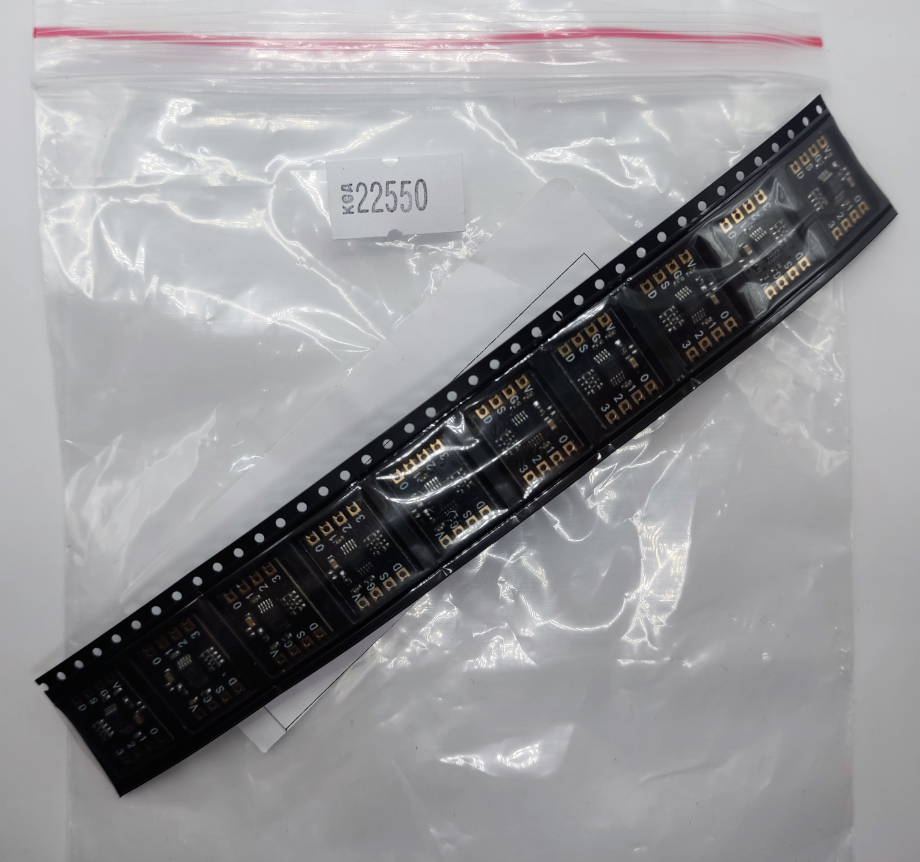

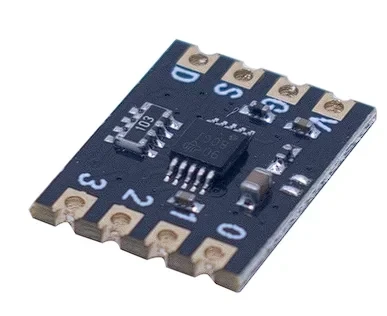

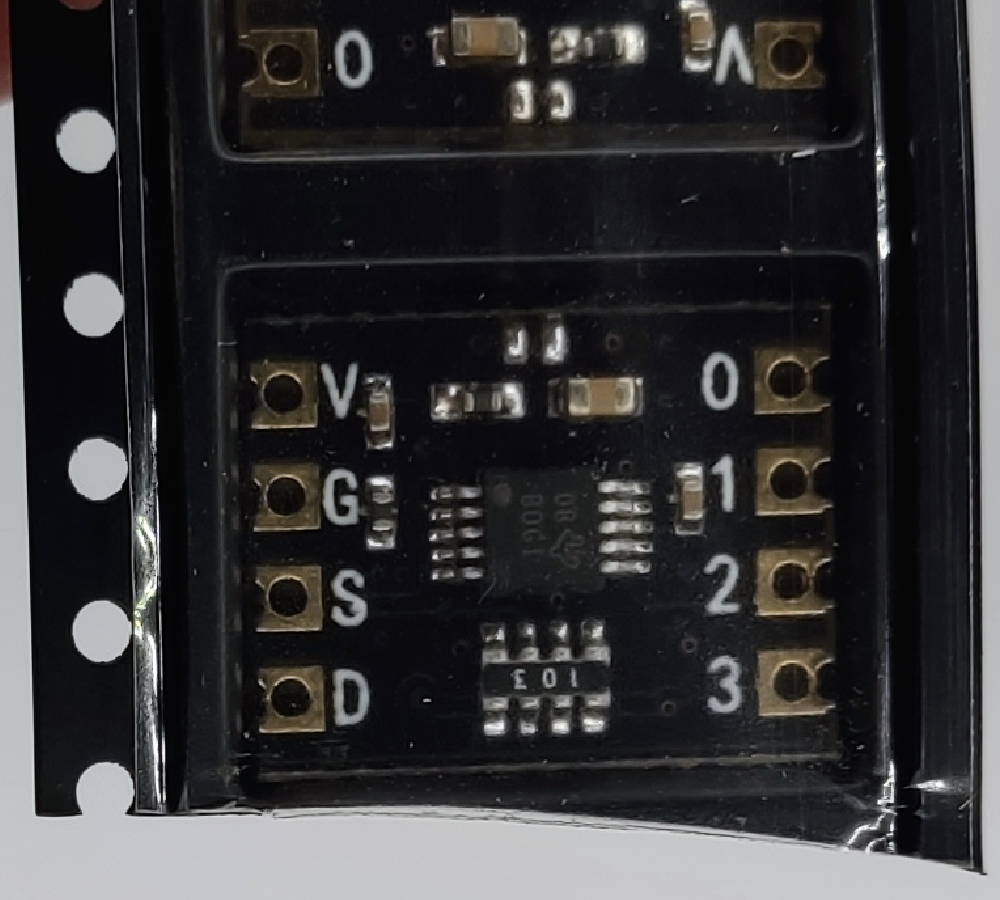

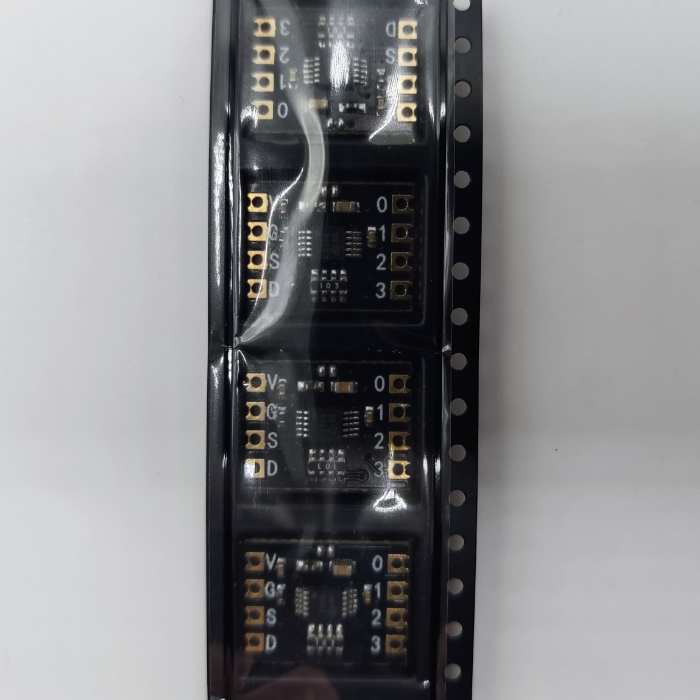

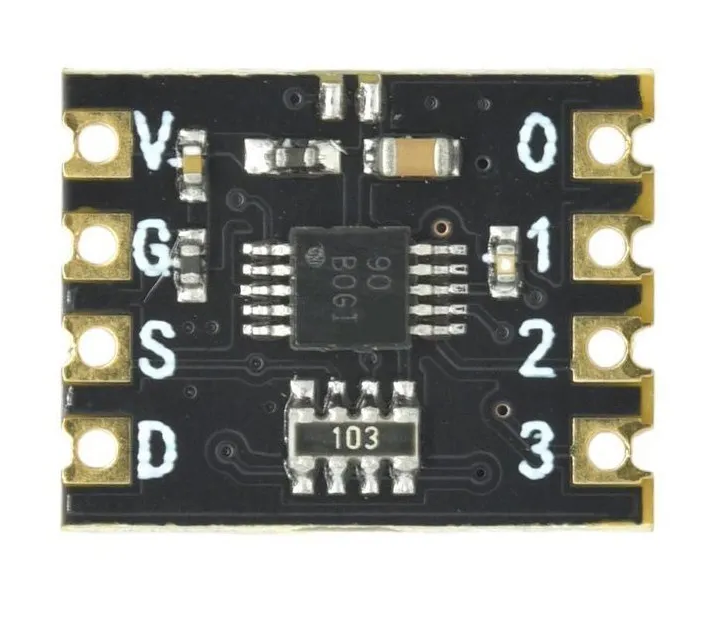

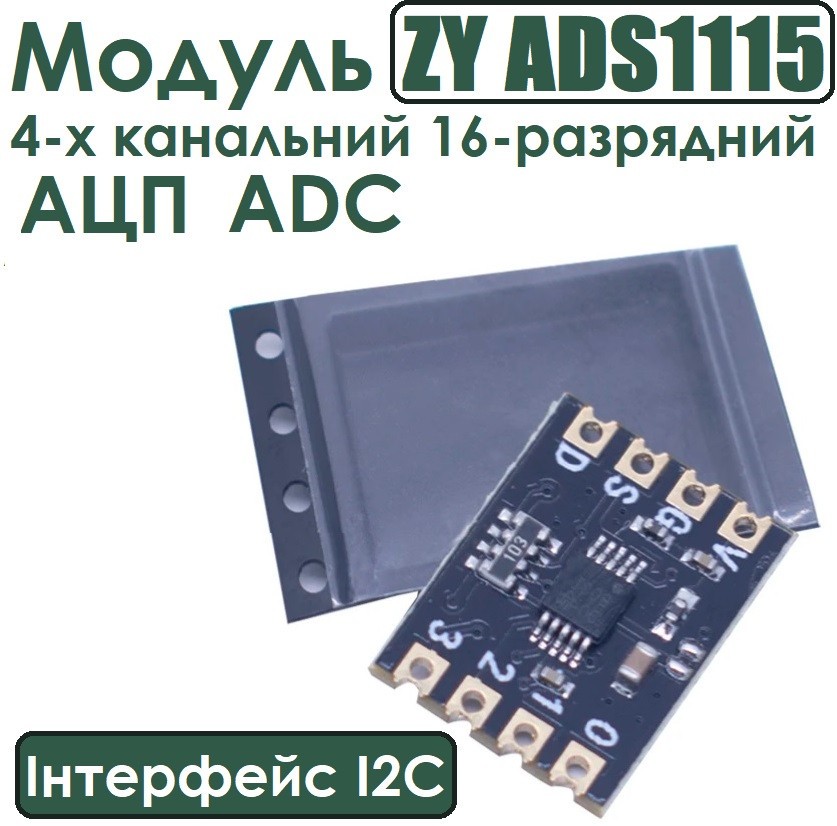

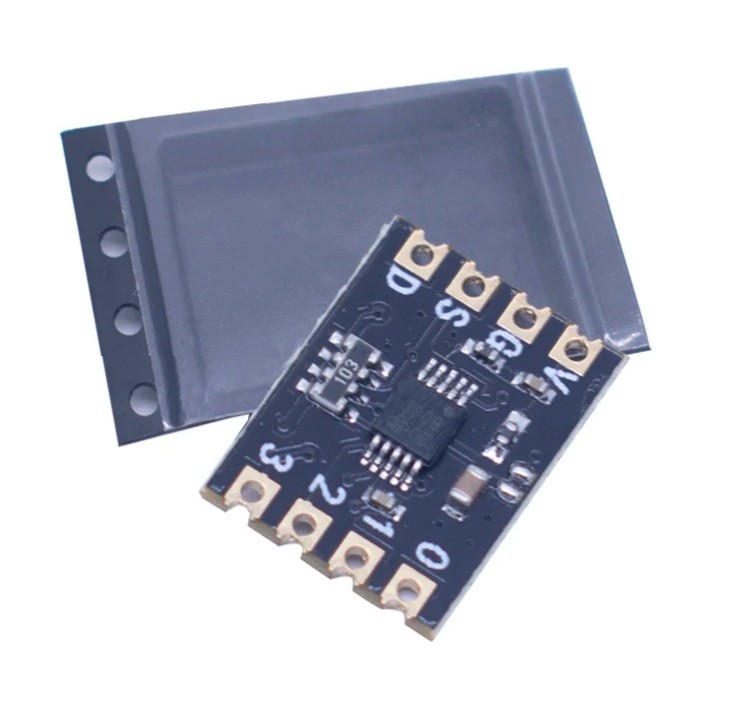

Модуль ZY ADS1115 4-х канальний 16-разрядний АЦП ADC
Ціна за 1 шт.
184.50
грн
В
наявності 0
шт.
Оптом і в роздріб
Товара нема в наявності
Опис
Модуль ZY ADS1115 4-х канальний 16-разрядний АЦП ADC
Модуль ZY ADS1115 - це 4-х канальний 16-розрядний АЦП (аналогово-цифровий перетворювач), який забезпечує точне перетворення аналогових сигналів в цифрові. Цей високоякісний модуль ідеально підходить для різноманітних проектів, що потребують точного вимірювання та обробки аналогових сигналів, таких як системи збору даних, медичні пристрої, наукові дослідження та промислові застосування.
Особливості:
- 16-розрядний АЦП: Висока роздільна здатність забезпечує точне перетворення аналогових сигналів в цифрові.
- 4 канали: Дозволяє одночасно вимірювати до чотирьох різних аналогових сигналів.
- Інтерфейс I2C: Легко інтегрується з мікроконтролерами через стандартний інтерфейс I2C, забезпечуючи просте підключення та керування.
- Програмоване посилення (PGA): Налаштовуване посилення дозволяє вимірювати слабкі сигнали з високою точністю.
- Низьке енергоспоживання: Енергоефективний дизайн робить модуль придатним для використання в автономних і портативних пристроях.
- Широкий діапазон живлення: Підтримка напруги живлення від 2 до 5.5 В забезпечує гнучкість використання з різними системами.
- Висока швидкість вимірювань: Підтримка високої частоти вибірки для швидких і точних вимірювань.
Застосування:
- Наукові та навчальні проекти: Використовується для вимірювання та аналізу аналогових сигналів в освітніх та наукових експериментах.
- Промислові додатки: Застосовується для контролю та моніторингу процесів в промислових системах.
- Медичні пристрої: Використовується в медичних приладах для точного вимірювання біосигналів.
- Портативні пристрої: Ідеально підходить для портативних пристроїв, які потребують точного вимірювання аналогових сигналів.
- Автономні системи: Використовується в автономних системах для збору даних та їх аналізу.

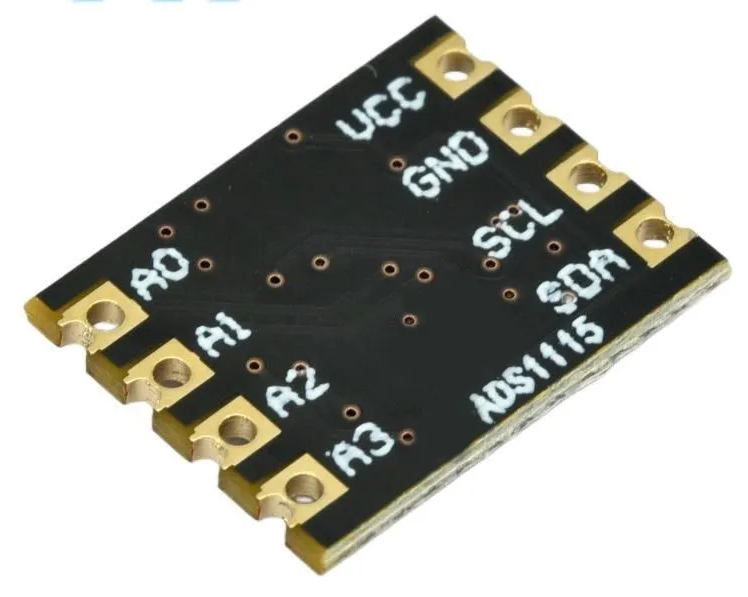

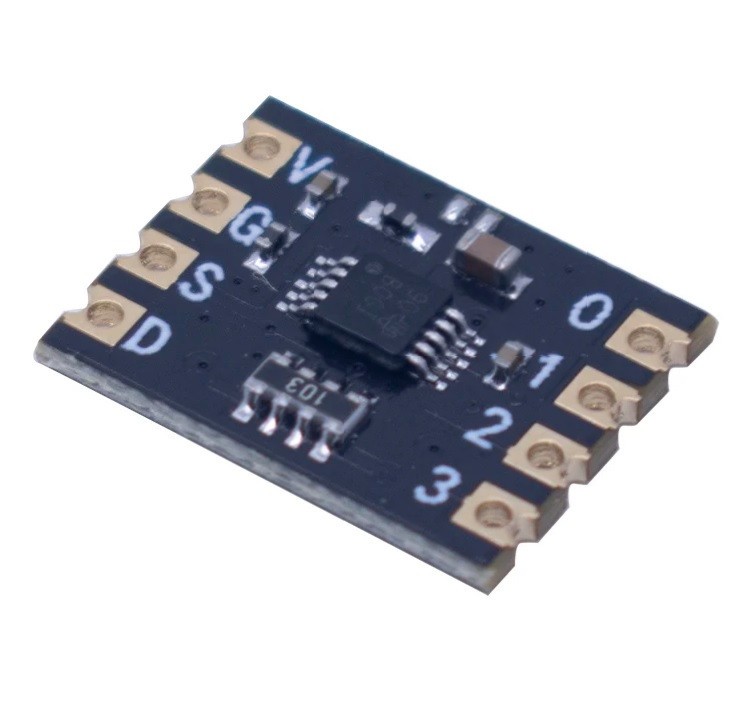

Опис виводів:
- VCC: вхідна потужність (2,0 В~5,5 В>
- GND: джерело живлення
- Годинник SCL:I2 із вбудованим підтягуванням 10K
- SDA: дані I2C, внутрішнє підтягування 10K
- AIN3: канал дискретизації АЦП
- AIN2: канал дискретизації АЦП
- AIN1: Канал вибірки AIC
- AINO: Канал вибірки AI
Ознайомлення з функціями:
Цей модуль використовується для передачі даних через інтерфейс Iac, адреса пристрою I2c за замовчуванням – b1001000x, довжина – 7 біт, біт x – біт керування читанням/записом. Адреса пристрою запису – b10010000 (oz90), а адреса пристрою зчитування – b10010001 (ox91).
Крім того, можна налаштувати адресу 2c: коротка точка зварювання може бути b1001001X.
Пристрій ADS1115 — це 16-розрядний високоточний аналого-цифровий перетворювач (АЦП) малої потужності в мініатюрному корпусі vSSOP-10. Пристрій ADS1115 використовує опорну напругу та генератор із низьким дрейфом. ADS1115 також має програмований підсилювач посилення (PGA) і цифровий компаратор. Ці особливості в поєднанні з широким діапазоном робочих напруг джерела живлення роблять ADS1115 ідеальним для EMIRR +IN OPAx189 на певних частотах, які часто зустрічаються в додатках для вимірювання датчиків з обмеженою потужністю та простором. ADS1115 може виконувати перетворення зі швидкістю передачі даних до 860 вибірок за секунду (SPS). PGA пропонує вхідний діапазон від ±256 мВ до ±6,144 для точного вимірювання розміру сигналу. ADS1115 має вхідний мультиплексор (MUx), який забезпечує два диференціальних вхідних вимірювання або чотири односторонні вхідні вимірювання. Виявлення зниженої та підвищеної напруги можна виконати за допомогою цифрового компаратора в ADS1115. ADS1115 може працювати як у режимі безперервної передачі, так і в режимі одноразового промивання. У режимі одноразового промивання ці пристрої можуть автоматично вимикатися після одноразового перетворення; Таким чином, споживання електроенергії в період простою значно знижується.
Концептуальна схема ADS1115:
Зв'язок даних між вхідним сигналом і перетворенням:
Принципова схема застосування:
Технічні характеристики:
- Робоча напруга: 2,0 В ~ 5,5 В
- Програмована швидкість передачі даних: 8SPS до 860SPS
- Інтерфейс I2c, адресу пристрою можна налаштувати
- Може бути налаштований для чотирьох односторонніх входів або двох диференціальних входів
Висновок: Модуль ZY ADS1115 4-х канальний 16-розрядний АЦП є потужним інструментом для точного перетворення аналогових сигналів в цифрові. Завдяки високій роздільній здатності, низькому енергоспоживанню та легкій інтеграції з мікроконтролерами, цей модуль є ідеальним вибором для широкого спектра застосувань, від освітніх проектів до промислових і медичних додатків.
