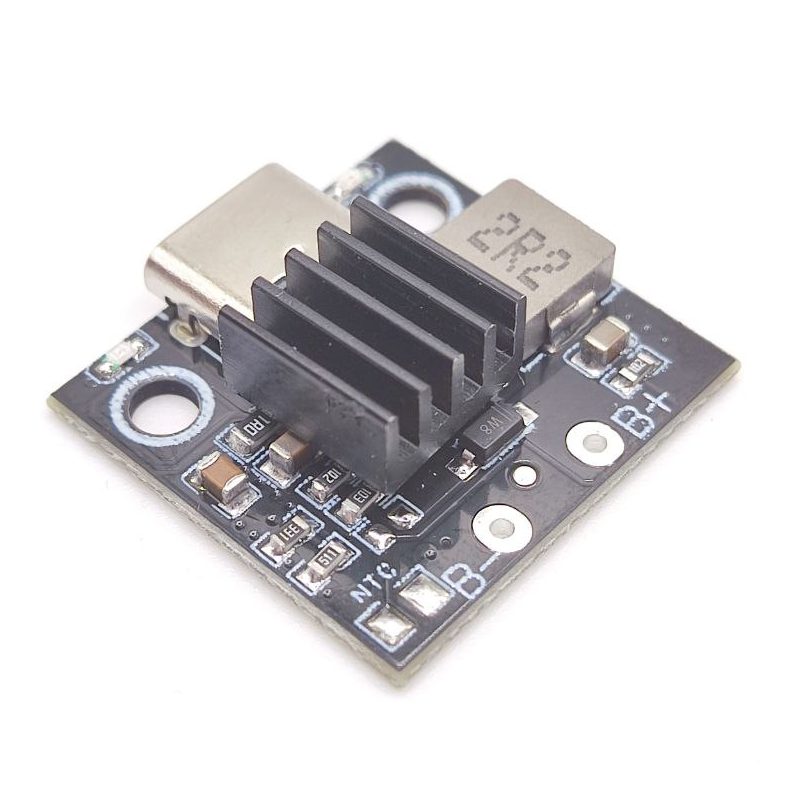

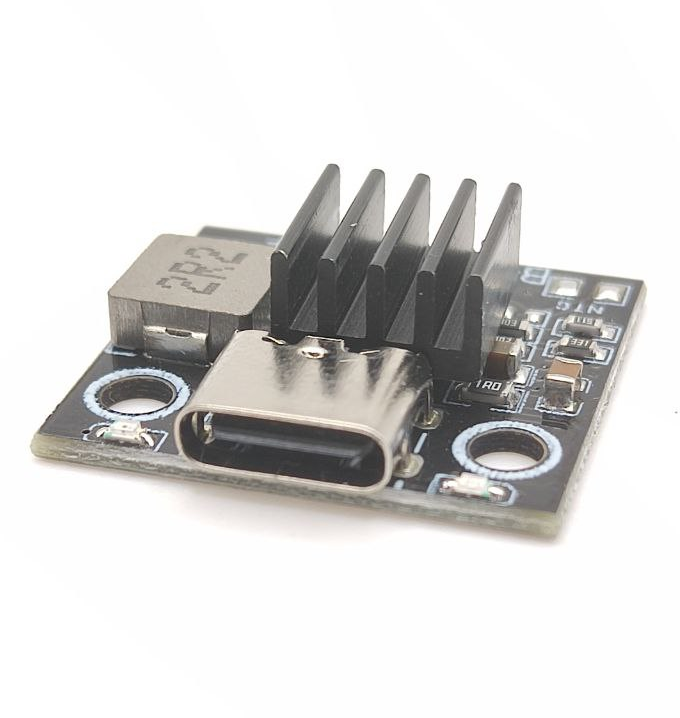

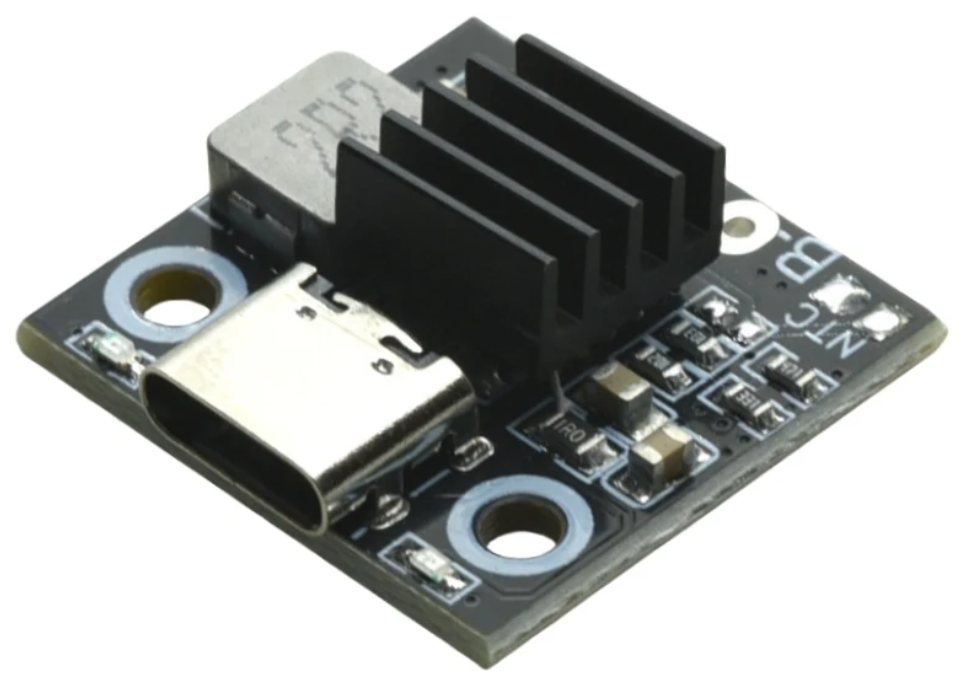

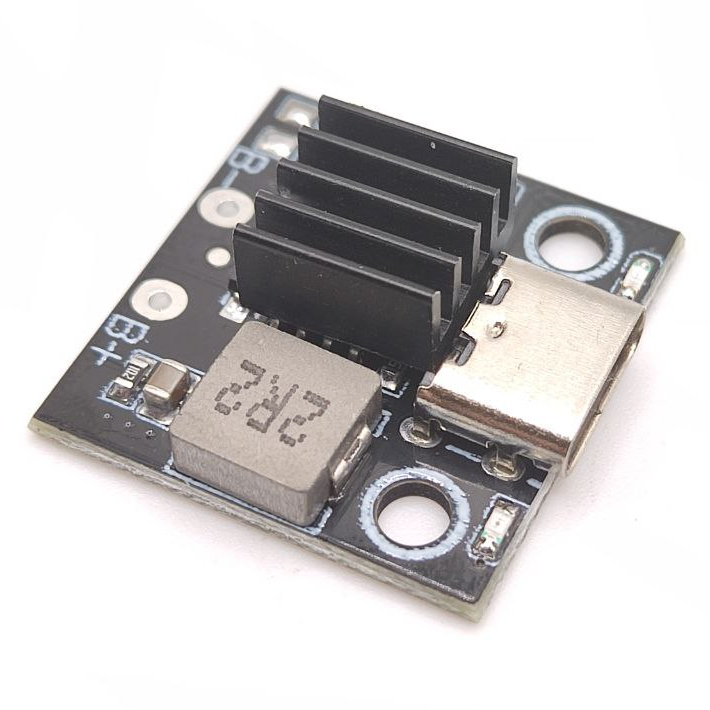

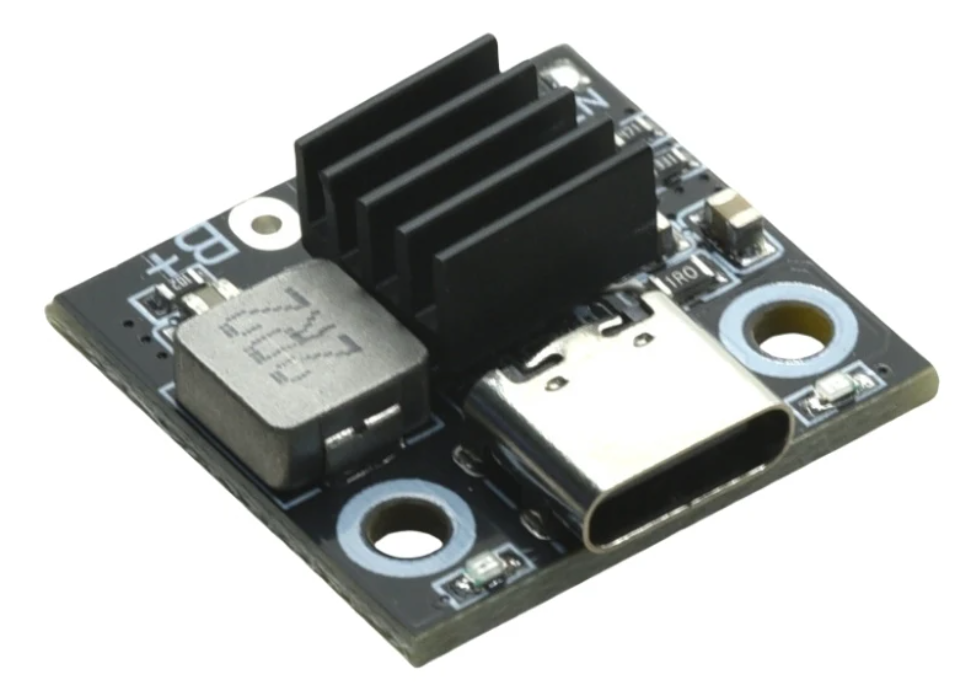

Модуль живлення 1S Li-Ion 5V з індикатором заряду USB Type-C HW-761

Модуль HW-761 — це високоефективний контролер зарядки літій-іонних акумуляторів (1S, 3.7V) із живленням від джерела 5V. Завдяки високому ККД до 93% модуль забезпечує стабільну подачу струму, автоматичне розпізнавання вхідного адаптера та багаторівневий захист від перегріву, перезаряду й короткого замикання. Ідеально підходить для DIY-проєктів, портативних пристроїв та систем живлення на базі акумуляторів 18650 або аналогічних.

Особливості:
🔹 Висока ефективність перетворення — до 93%, що мінімізує теплові втрати при зарядці.
🔹 Підтримка зарядного струму до 3.6A у стандартній конфігурації; при видаленні резистора струм встановлюється на 2.2A

🔹 Автоматичне розпізнавання типу джерела живлення для адаптивної зарядки.
🔹 Наявність індикації стану зарядки — червоний (заряд), синій (повний заряд).
🔹 Підтримка температурної компенсації (NTC): при короткому замиканні контактів зарядка зупиняється.
🔹 Захист від зворотного струму, короткого замикання, перегріву та перезаряду.
🔹 Компактна друкована плата — ідеальна для вбудованих рішень та саморобних пристроїв.

Переваги:
✔ Стабільна робота при живленні від USB 5V.
✔ Мінімальне нагрівання завдяки високому ККД.
✔ Відсутність потреби у зовнішньому діоді захисту.
✔ Автоматичне припинення зарядки при досягненні повного заряду.
✔ Просте підключення акумулятора — лише два контакти (B+, B−).
✔ Можливість адаптації струму (видаленням резистора змінюється робочий струм).

Застосування:
✅ Зарядка літій-іонних акумуляторів типу 18650, 21700, Li-Po.
✅ Використання у DIY-проєктах портативних зарядних пристроїв.
✅ Підходить для живлення малогабаритних електронних пристроїв.
✅ Застосовується у сонячних модулях, переносних ліхтарях, аудіопідсилювачах.

Опис інтерфейсів:
🔸 Контакт B+ — підключення до позитивного полюса акумулятора.
🔸 Контакт B− — підключення до негативного полюса акумулятора.
🔸 Вхід 5V IN — живлення від USB або зовнішнього джерела постійної напруги 5V.
🔸 Контакти NTC — можуть бути замкнені термістором для зупинки зарядки при перегріві.
🔸 Світлодіод RED — заряд триває.
🔸 Світлодіод BLUE — акумулятор повністю заряджено.

Інструкція до використання:
1️⃣ Під’єднайте джерело живлення 5V до входу модуля (IN+ / IN-).
2️⃣ Підключіть акумулятор до контактів B+ і B-, дотримуючись полярності.
3️⃣ Під час зарядки горить червоний індикатор; після завершення зарядки — синій.

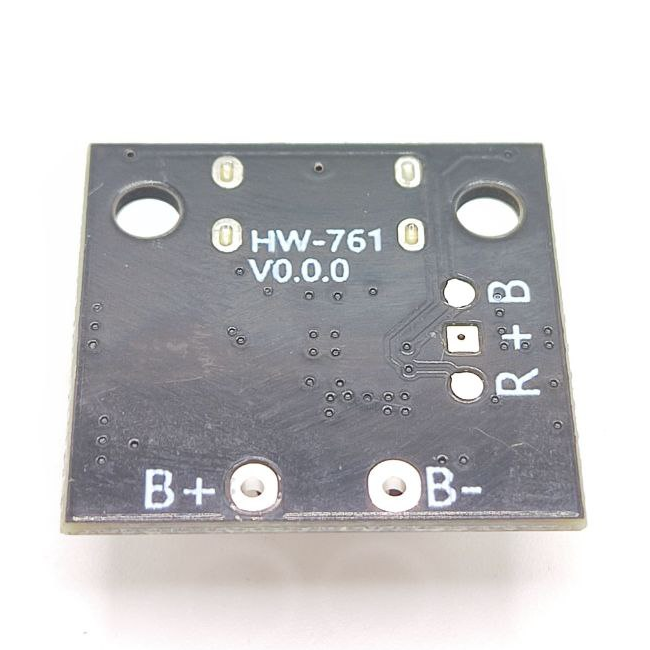

4️⃣ Якщо плануєте змінити конфігурацію струму — видаліть або встановіть відповідний резистор згідно із заводською схемою (після видалення резистора модуль працюватиме при ~2.2A — див. зображення).
5️⃣ Забезпечте нормальну вентиляцію при інтенсивній зарядці.

Заходи безпеки:
⚠️ Не підключайте акумулятори послідовно — лише паралельно.
⚠️ Не переплутайте полярність контактів під час монтажу.
⚠️ Не допускайте перегрівання вище +85°C.
⚠️ Не використовуйте занадто довгі або тонкі дроти — це знижує ефективність і може спричинити нагрів.
⚠️ Не допускайте короткого замикання на виході.

⚙️ Технічні характеристики:
⚙️ Вхідна напруга: 5V DC
⚙️ Вихідна напруга: 4.2V DC
⚙️ Струм зарядки: до 3.6A (стандартна конфігурація); при видаленні резистора — 2.2A
⚙️ Ефективність перетворення: до 93%
⚙️ Температура роботи: -40°C … +85°C
⚙️ Тип акумулятора: 1S Li-Ion / Li-Po (3.7V / 4.2V), паралельне підключення допускається
⚙️ Індикація: червоний — заряд, синій — повний
⚙️ Захисти: від перезаряду, короткого замикання, перегріву
⚙️ Форм-фактор: мініатюрна плата для вбудованих рішень

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:

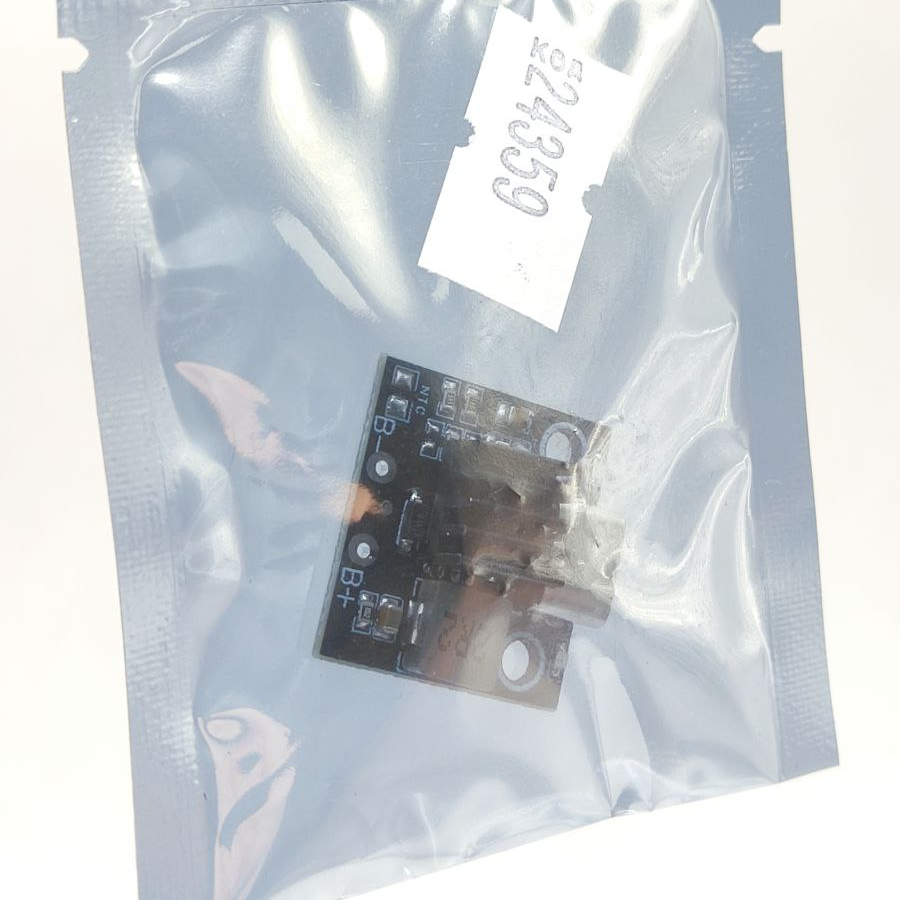

📦 Модуль зарядки HW-761 — 1 шт.

Модуль HW-761 — надійне та компактне рішення для зарядки літій-іонних акумуляторів з високою ефективністю, багаторівневим захистом і зручною індикацією стану зарядки. Ідеальний вибір для DIY-застосувань та портативних електронних пристроїв.
