Код: 23902

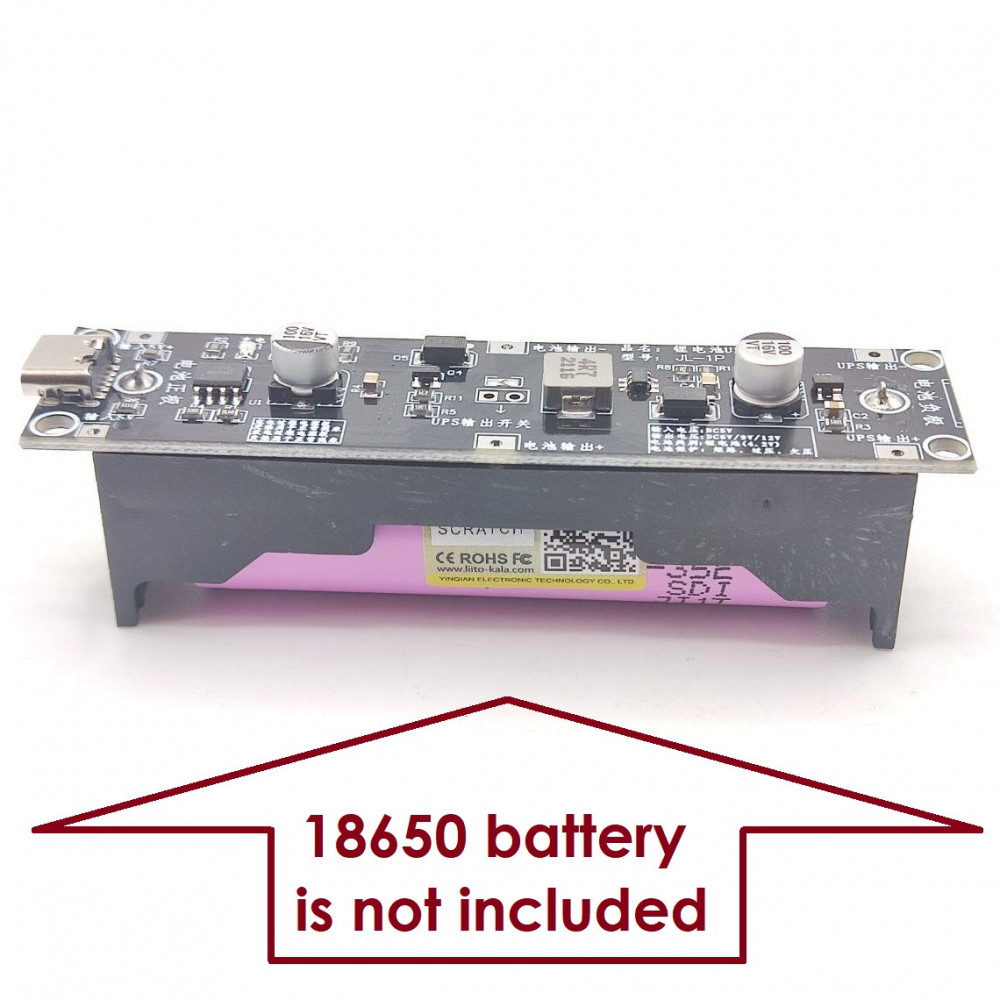

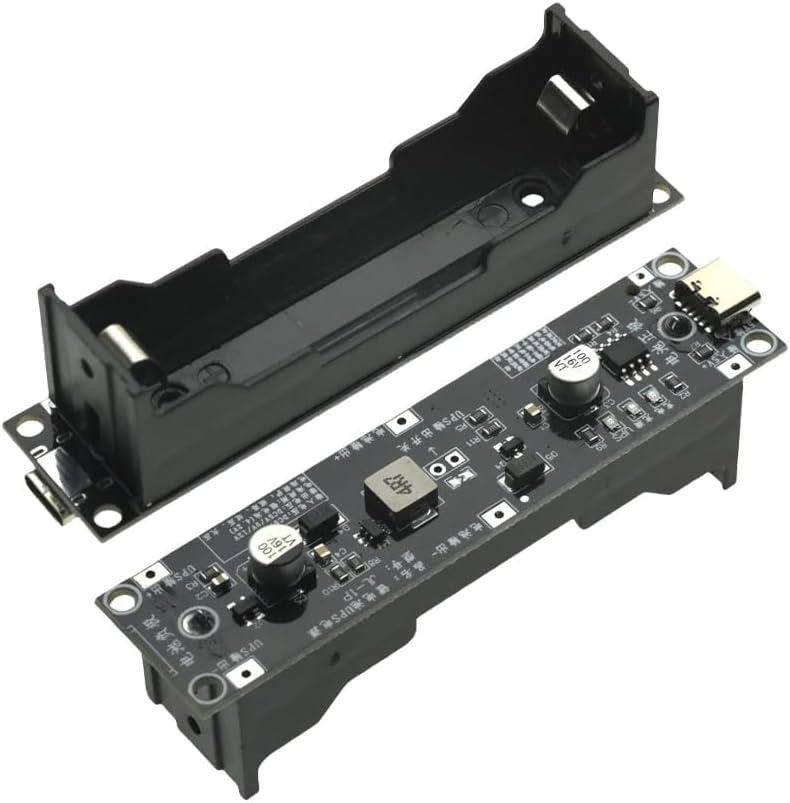

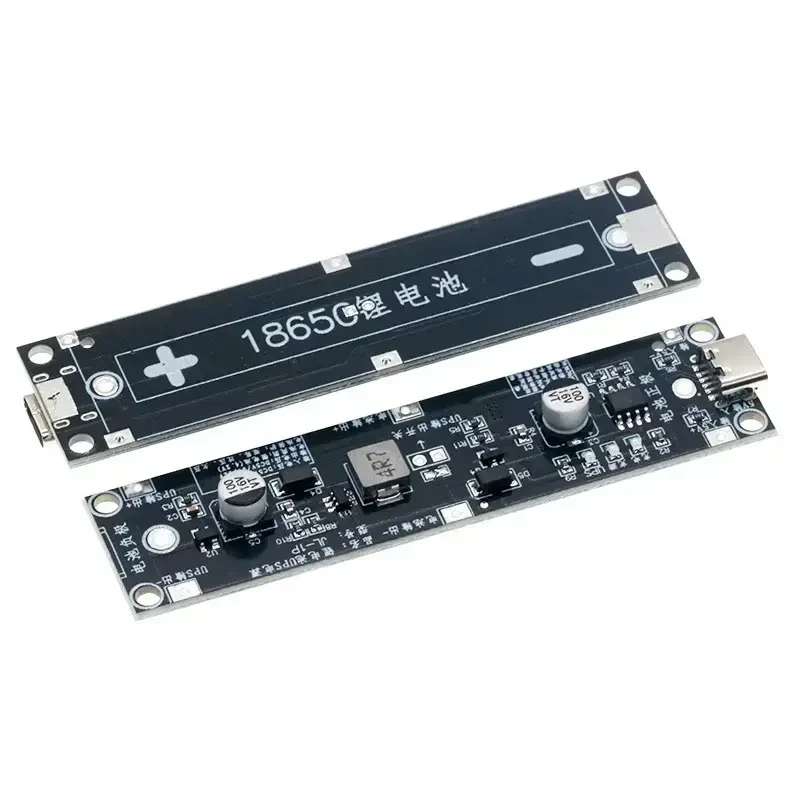

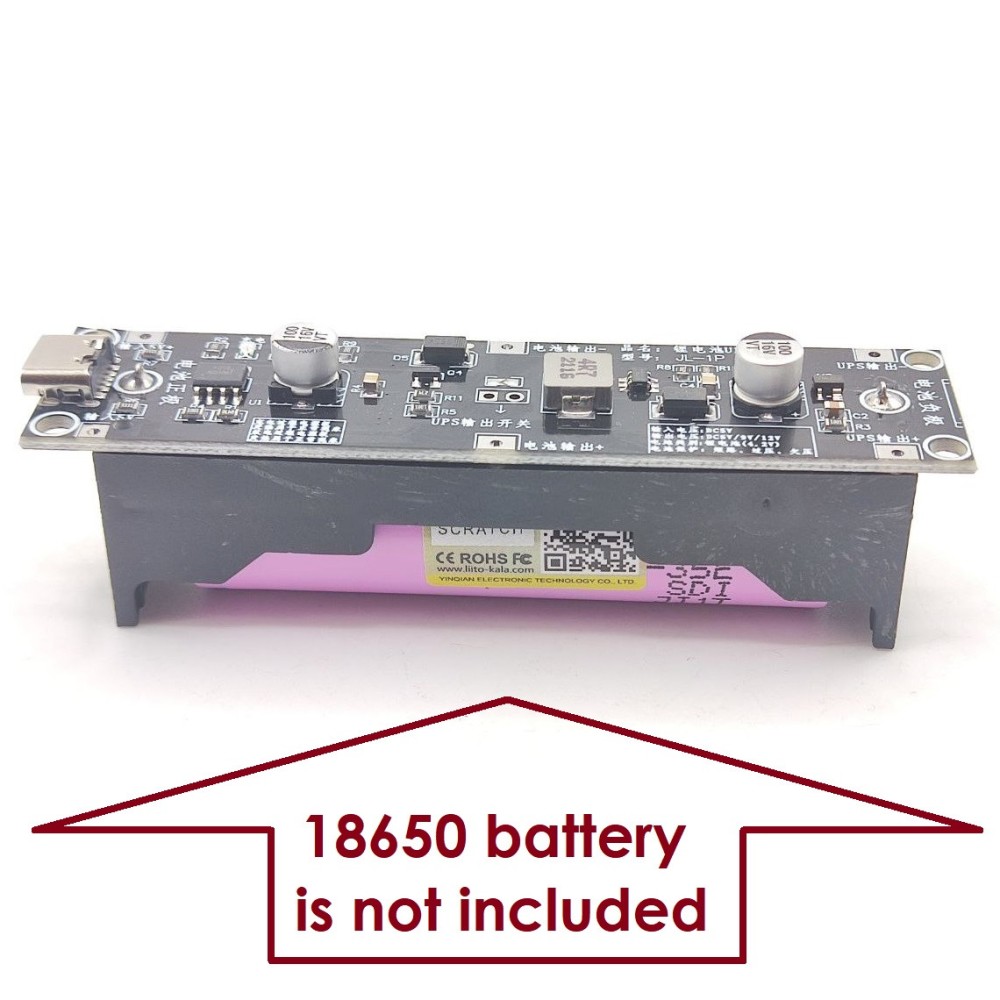

Модуль UPS/ДБЖ 5V/15W на 1 Li-Ion 18650 з Type-C 5V/3A

Ціна за 1 шт.

138.10 грн

В
                                                                    наявності 60
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (60 шт).

Оптом і в роздріб

Оптові ціни

128.30 грн./шт.

при замовленні від 3 шт.

100.40 грн./шт.

при замовленні від 20 шт.

Способи оплати Умови повернення Графік роботи

Опис

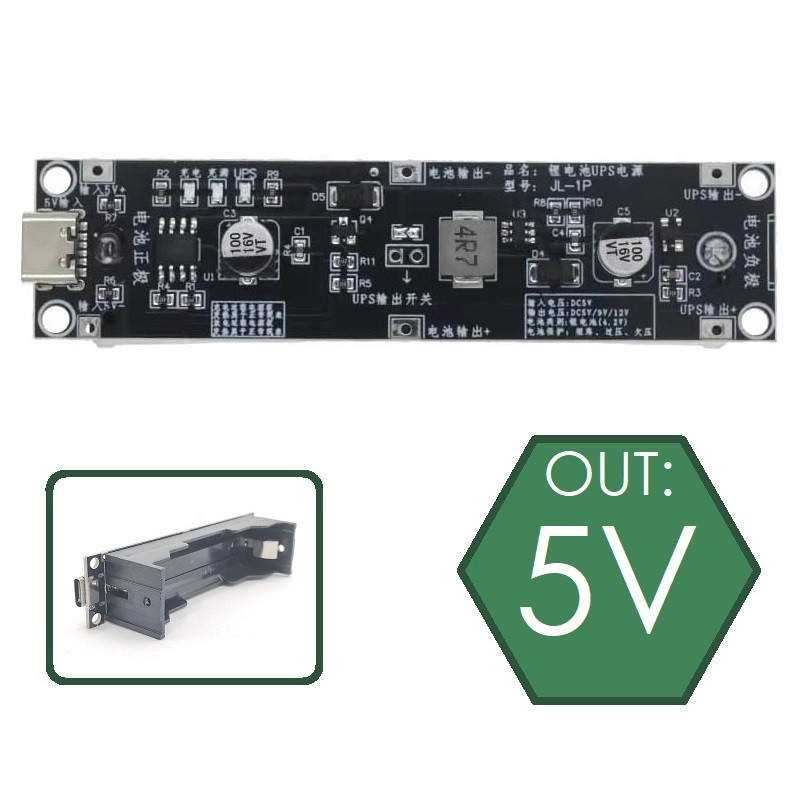

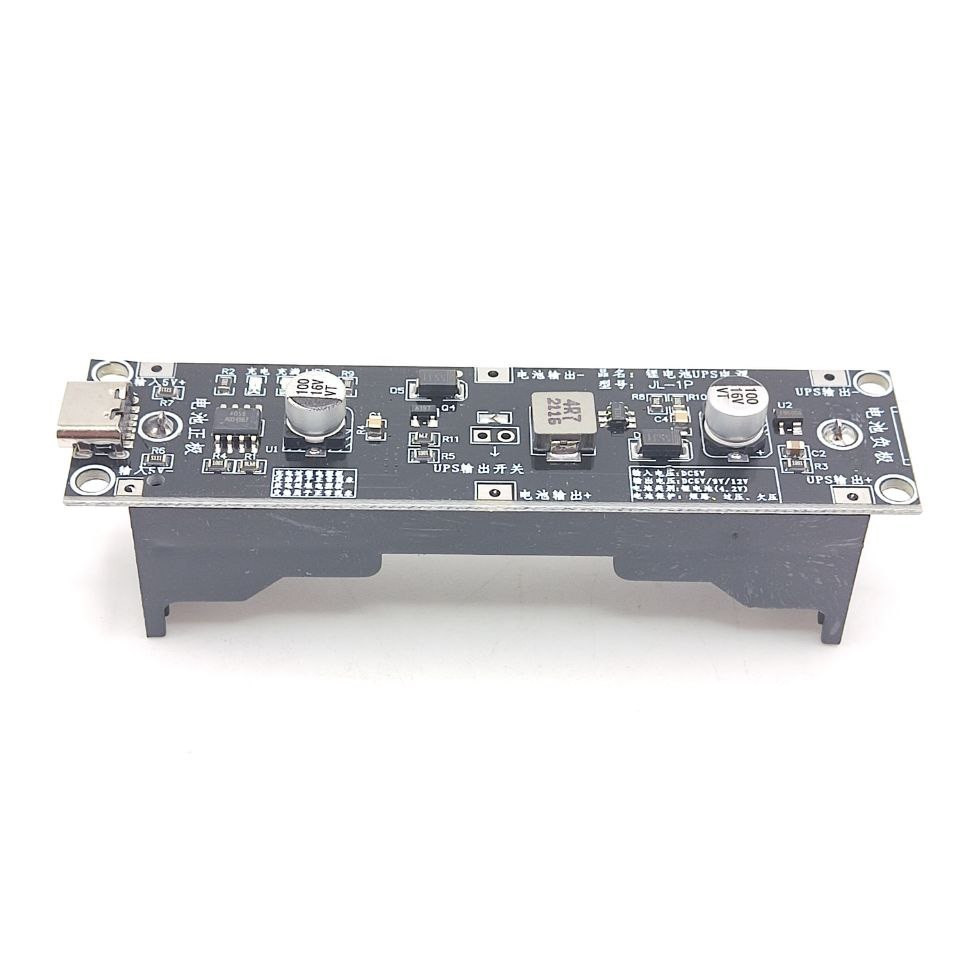

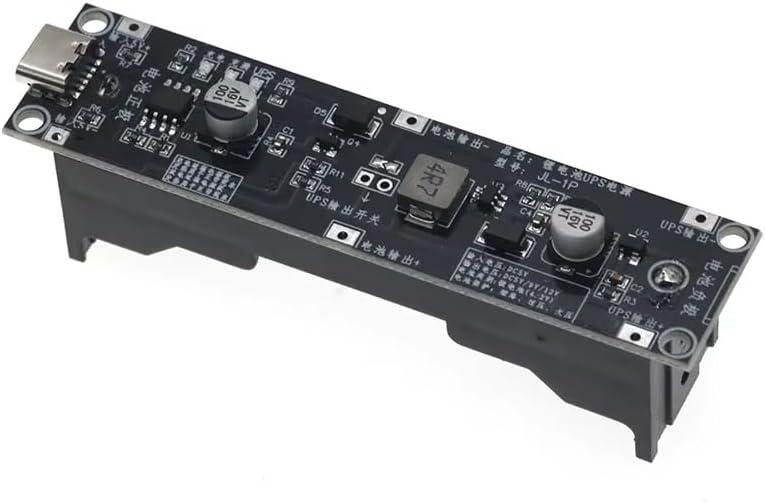

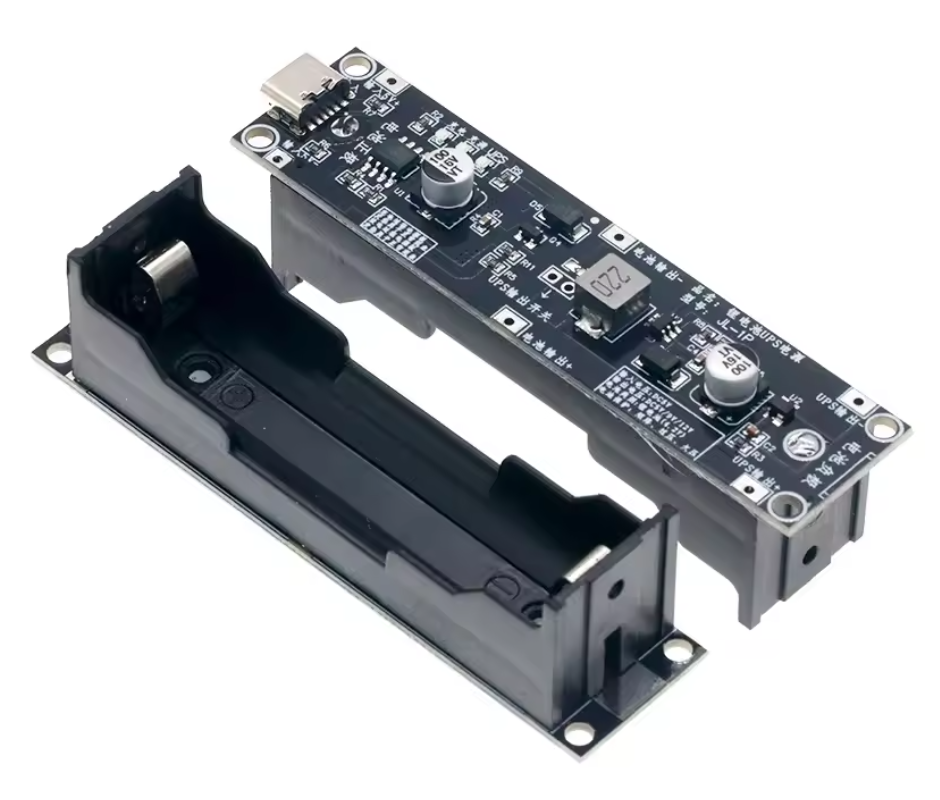

Модуль UPS/ДБЖ 5V/15W на 1 Li-Ion 18650 з Type-C 5V/3A

Компактний та функціональний модуль живлення з функцією безперебійного живлення (UPS), призначений для забезпечення стабільного живлення електронних пристроїв. Підтримує зарядку та захист літій-іонної батареї 18650, оснащений інтерфейсом USB Type-C для зручного підключення. Ідеальний для застосування у робототехніці, DIY-проектах, портативних пристроях та системах резервного живлення.

Особливості
🔹 4 основні режими роботи: зарядка літій-іонної батареї 18650, функція безперебійного живлення (UPS), захист від короткого замикання, перенапруги та зниженого напруження, а також рівневий тригер запуску. Цей набір функцій забезпечує широкий спектр застосувань без необхідності додаткового програмування.
🔹 Широкий діапазон робочої температури від –40 °C до +85 °C, що дозволяє використовувати модуль у різних умовах експлуатації — від домашніх до промислових.
🔹 Вихідна напруга 5 В з максимальною силою струму до 1000 мА для живлення різноманітних пристроїв.
🔹 Інтерфейс USB Type-C 5V/3A забезпечує швидку та зручну зарядку, сумісну з більшістю сучасних зарядних пристроїв.
🔹 Захист батареї від пошкоджень при неправильному підключенні або аварійних ситуаціях завдяки вбудованим захистам.
🔹 Збереження налаштувань і стабільна робота навіть після відключення живлення.
🔹 Компактний розмір модуля (90×22×29 мм) і наявність гвинтових клем для легкого та надійного підключення.
🔹 Два LED-індикатори, які наочно відображають стан зарядки — червоний для процесу зарядки та зелений для повного заряду:

Переваги
✔ Забезпечує безперебійне живлення пристроїв у випадку відключення основного живлення.
✔ Висока сумісність із батареями типу Li-Ion 18650 та різними електронними проектами.
✔ Надійний захист від типових небезпек — короткого замикання, перенапруги та зниженого напруги.
✔ Просте підключення і використання завдяки універсальному Type-C інтерфейсу та гвинтовим клемам.
✔ Енергоефективність та зручність завдяки індикації стану зарядки.

Застосування
✅ Резервне живлення роутерів мікроконтролерів і малопотужних пристроїв.
✅ Робототехніка і DIY-проекти.
✅ Портативні електронні пристрої, які працюють на 3.7В або 5В.
✅ Зарядні пристрої для літій-іонних акумуляторів.

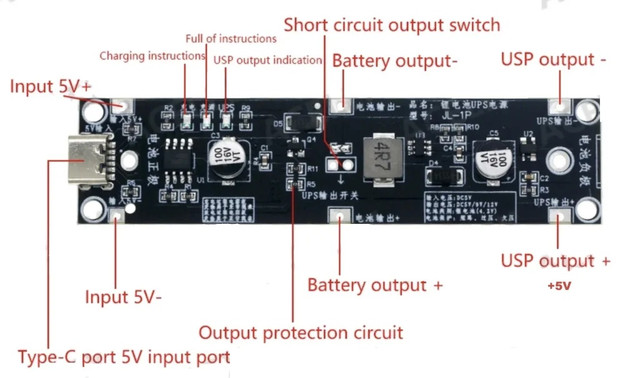

Опис інтерфейсів
🔸 Вхід зарядки Type-C 5V/3A для підключення зовнішнього живлення.
🔸 Паяні клеми живлення 5V+ для альтернативного підключення.
🔸 Вихідні клеми UPS+ та UPS- для підключення навантаження з функцією безперебійного живлення.

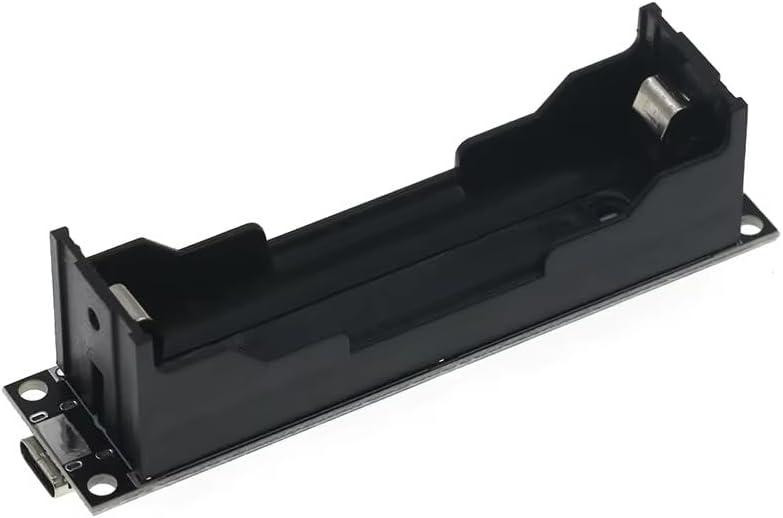

🔸 Роз’єм для підключення літій-іонної батареї 18650 (3.7В).

Інструкція з використання
1️⃣ Підключіть зарядний кабель до порту Type-C або використайте паяні клеми 5V+ для живлення модуля.
2️⃣ Підключіть літій-іонну батарею 18650 до відповідного роз’єму.
3️⃣ Підключіть навантаження до виходів UPS+ та UPS-.
4️⃣ Для роботи в режимі UPS замкніть перемикач виходу UPS або замкніть відповідні контакти, щоб при відключенні основного живлення живлення переходило на батарею.
5️⃣ Для продовження роботи після відключення живлення рекомендується підключити резистор 1КΩ паралельно входу 5V.
6️⃣ Для використання в режимі мобільного живлення можна підключити зовнішній перемикач до виходу UPS .
7️⃣ У разі спрацювання захисту усуньте причину (коротке замикання, неправильне підключення) і повторно подайте живлення 5В для активації модуля.

Запобіжні заходи
1️⃣ Не підключайте напругу 220 В безпосередньо до виходів модуля або батареї.
2️⃣ Дотримуйтеся правильної полярності при підключенні батареї та живлення.
3️⃣ Уникайте короткого замикання на навантаженні та входах модуля.
4️⃣ Використовуйте зовнішні запобіжники для захисту системи.
5️⃣ При пайці дотримуйтесь антистатичних заходів та підключення до заземлення.

Технічні характеристики
⚙️ Вхідна напруга зарядки: 5 В (USB Type-C або паяння)
⚙️ Вихід UPS: 5 В / до 1000 мА
⚙️ Вихід на батарею: 3.7 В
⚙️ Потужність зарядки: <5 Вт (звичайний режим), <8 Вт (тимчасовий режим)

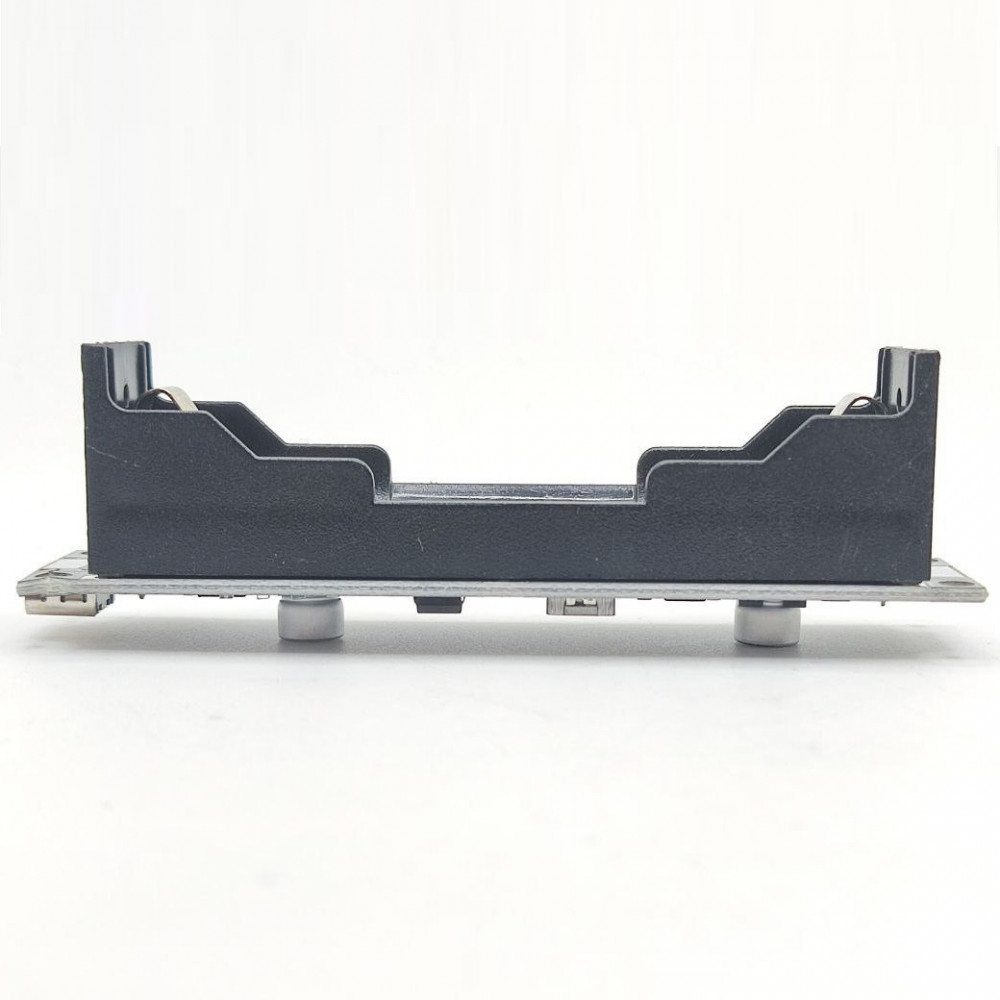

⚙️ Розміри: 90×22×29 мм
⚙️ Температурний діапазон: –40…+85 °C

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

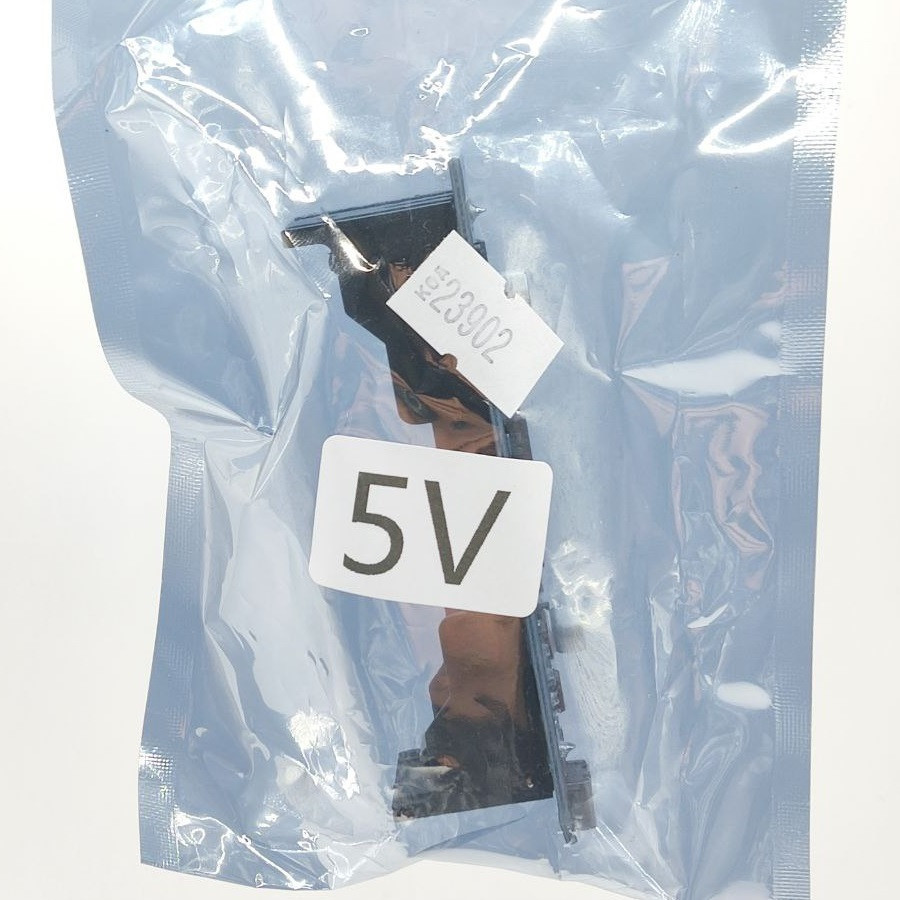

Комплектація
📦 Модуль UPS/ДБЖ 5V/15W на 1 Li-Ion 18650
📦 Упаковка

Безперебійне живлення та зарядка в компактному корпусі — модуль UPS/ДБЖ 5V/15W забезпечить надійне джерело живлення для ваших проектів на базі літій-іонних батарей 18650, підвищуючи стабільність і безпеку роботи електроніки.
