Код: 24355

Модуль швидкої зарядки PD65W з інтерфейсом USB Type-C підтримує PD3.1 QC3.0 SCP PPS MINI

Ціна за 1 шт.

78.50 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

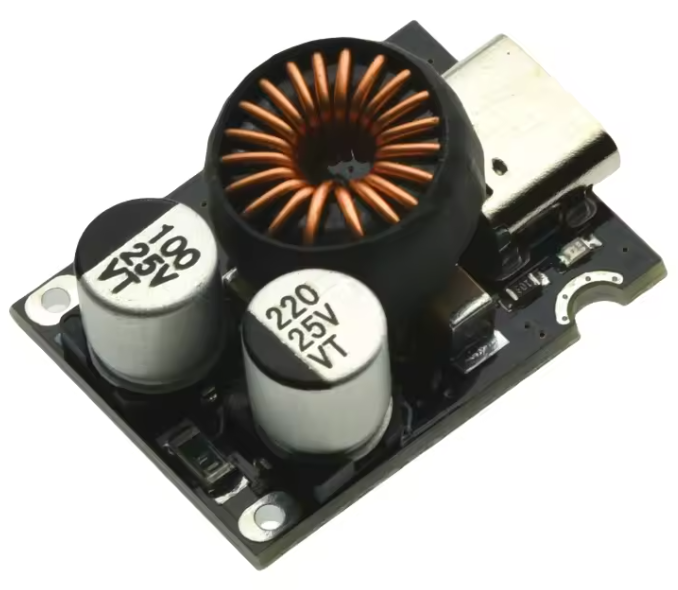

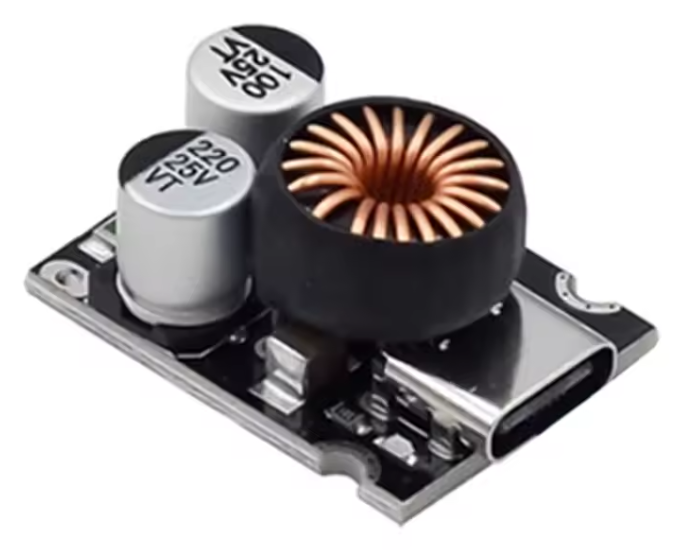

Модуль швидкої зарядки PD65W з інтерфейсом USB Type-C підтримує PD3.1 QC3.0 SCP PPS MINI

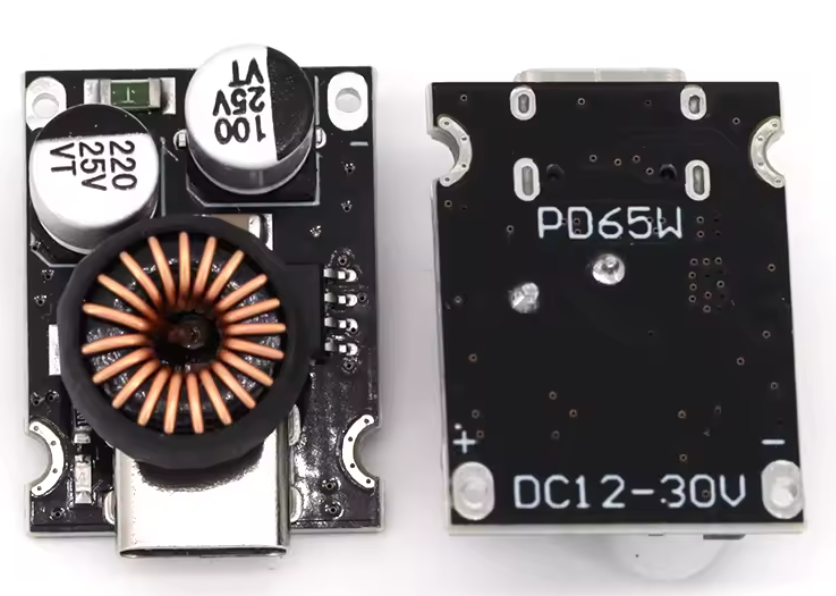

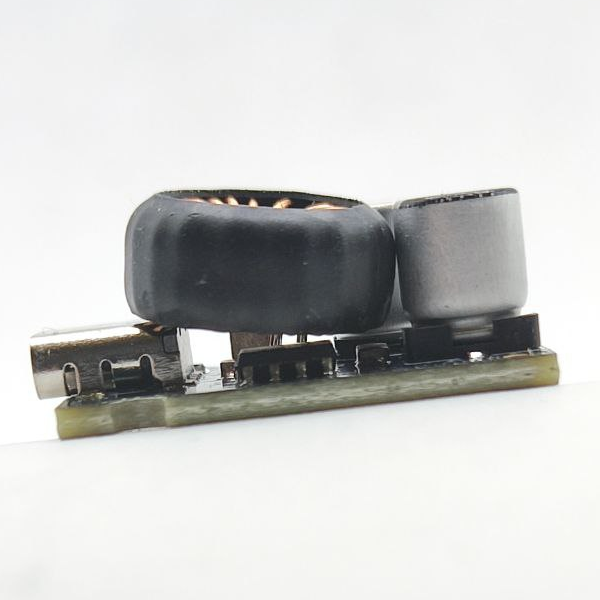

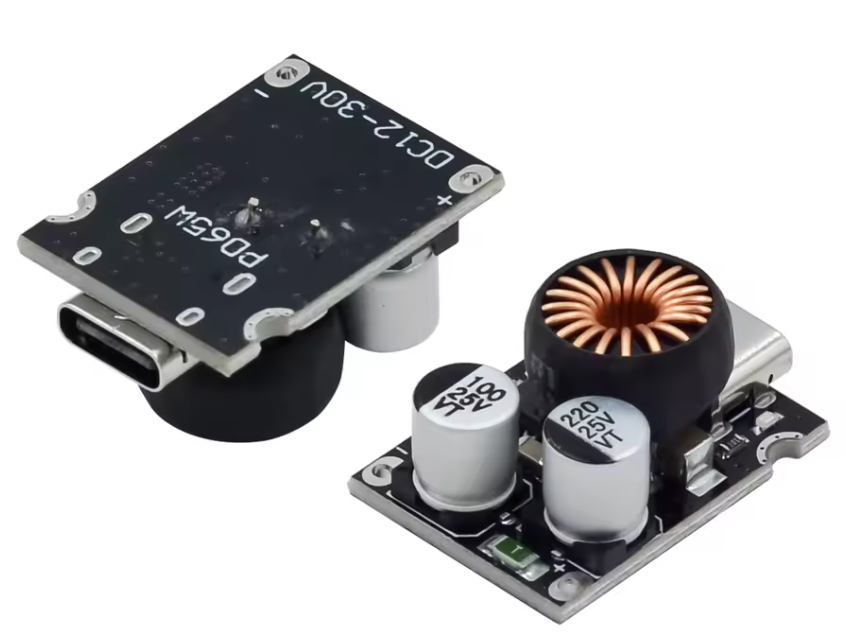

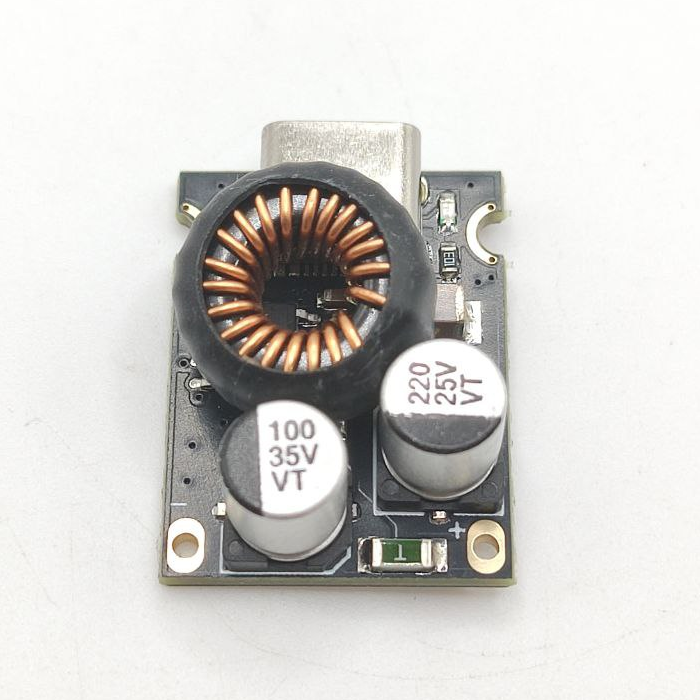

Модуль Mini65W — компактний DC-DC понижуючий перетворювач, що забезпечує швидку зарядку пристроїв через Type-C із потужністю до 65 Вт. Підтримує сучасні протоколи PD3.1 (PPS), PD2.0, QC2.0, QC3.0, AFC, FCP, SCP, автоматично підбирає оптимальну вихідну напругу для підключеного пристрою. Модуль оснащено багаторівневою системою захисту: від перевантаження, короткого замикання, перенапруги, заниженої напруги та перегріву.

Ідеально підходить для DIY-проектів, автомобільних адаптерів, лабораторних блоків живлення та портативних зарядних станцій.

Особливості:

🔹 Підтримка всіх основних протоколів швидкої зарядки: PD3.1 (PPS), PD2.0, QC2.0 / QC3.0, FCP, SCP, AFC, Apple 2.4A, BC1.2, PE+ 1.1/2.0.
🔹 Висока ефективність перетворення — 92–97%, що забезпечує мінімальні теплові втрати.
🔹 Автоматичне визначення підключеного пристрою та налаштування напруги від 3.3 до 21 V.
🔹 Комплексні захисти: вхідна перенапруга та занижена напруга, перевантаження по струму, коротке замикання, перегрів.
🔹 Максимальна вихідна потужність 65 W (5V/3A, 9V/3A, 12V/3A, 20V/3.25A).
🔹 Мінімальний струм споживання без навантаження: <2 мА.
🔹 Невеликий рівень пульсацій вихідної напруги: <300 мВ.
🔹 Компактні розміри та легка інтеграція у будь-які корпуси.

Переваги:

✔ Підтримка швидкої зарядки для смартфонів, планшетів та ноутбуків.
✔ Автоматичне визначення протоколу і напруги.
✔ Низький рівень шуму та пульсацій на виході.
✔ Високий ККД забезпечує менший нагрів.
✔ Багаторівневий захист підвищує надійність при використанні.

Застосування:

✅ Автомобільні та портативні зарядні пристрої.
✅ DIY-проекти та лабораторні джерела живлення.
✅ Зарядка пристроїв з підтримкою PD / QC / PPS до 65 Вт.
✅ Живлення ноутбуків, планшетів, смартфонів та аксесуарів.

Опис інтерфейсів:

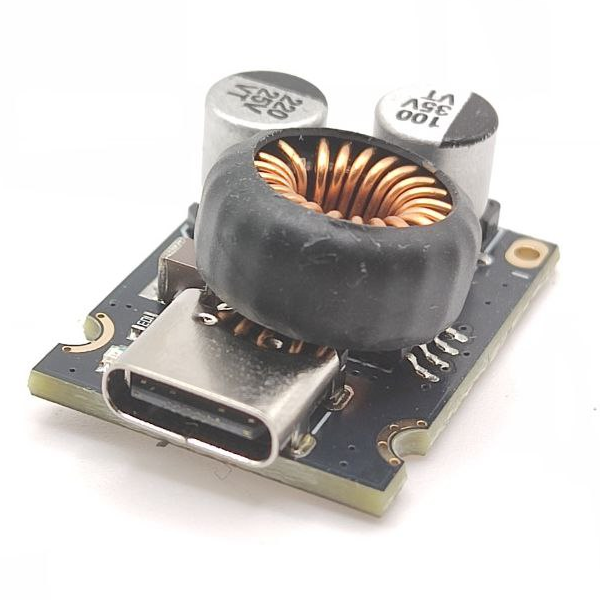

🔸 TYPE-C (OUT) — вихід для підключення пристроїв.

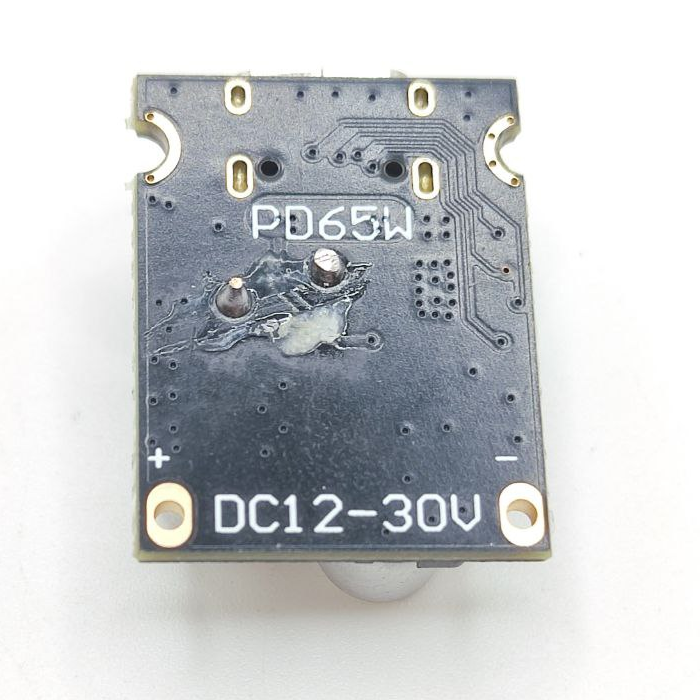

🔸 VIN+ / VIN− — вхід живлення 12–30 V DC.
🔸 Вибір режиму зарядки відбувається автоматично відповідно до підключеного пристрою.

Інструкція до використання:

1️⃣ Підключіть джерело живлення 12–30 V до контактів VIN+ / VIN−.
2️⃣ Під’єднайте сумісний пристрій до порту Type-C.
3️⃣ Модуль автоматично визначить протокол зарядки (PD3.1, QC3.0, SCP, FCP тощо) та встановить відповідну напругу.
4️⃣ Для стабільної роботи при вхідній напрузі 20–30 V спочатку увімкніть живлення на модулі, потім підключайте пристрій.
5️⃣ Забезпечте нормальне охолодження при тривалій роботі на високій потужності.

Заходи безпеки:

⚠️ Не перевищуйте максимально допустиму вхідну напругу 30 V.
⚠️ Не допускайте перегріву при роботі понад 50–55 Вт.
⚠️ Не підключайте модуль до нестабільних джерел живлення.
⚠️ Не допускайте короткого замикання на виході Type-C.
⚠️ Модуль працює лише як понижуючий (buck) перетворювач.

Технічні характеристики:

⚙️ Вхідна напруга: DC 12–30 V
⚙️ Вихідна напруга: 3.3–21 V (автоматично)
⚙️ Максимальна потужність: 65 W
⚙️ Максимальний вихідний струм: 20 V / 3.25 A
⚙️ Підтримувані протоколи: PD3.1 (PPS), PD2.0, QC2.0 / QC3.0, SCP, FCP, AFC, PE+ 1.1/2.0, Apple 2.4A, BC1.2
⚙️ ККД перетворення: 92–97 %
⚙️ Пульсації вихідної напруги: <300 мВ
⚙️ Струм споживання без навантаження: <2 мА
⚙️ Захисти: перенапруга, занижена напруга, перевантаження, коротке замикання, перегрів

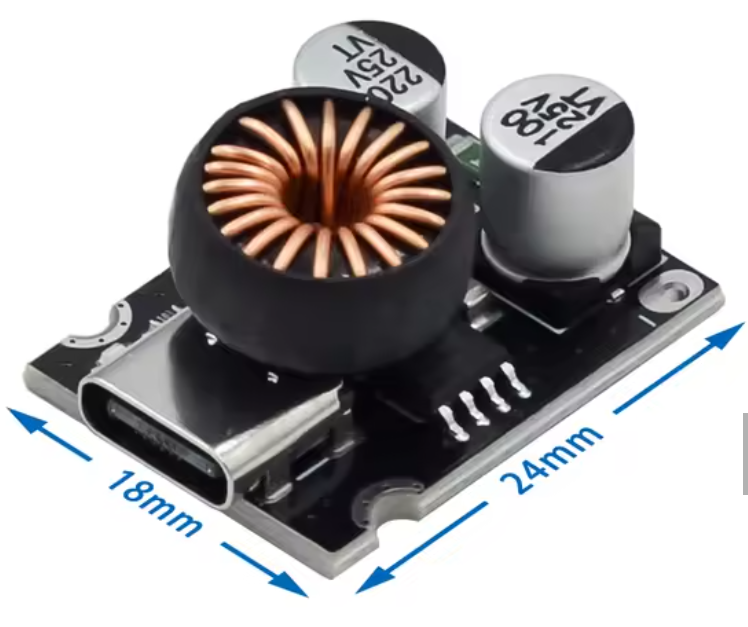

⚙️ Розмір плати:

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:

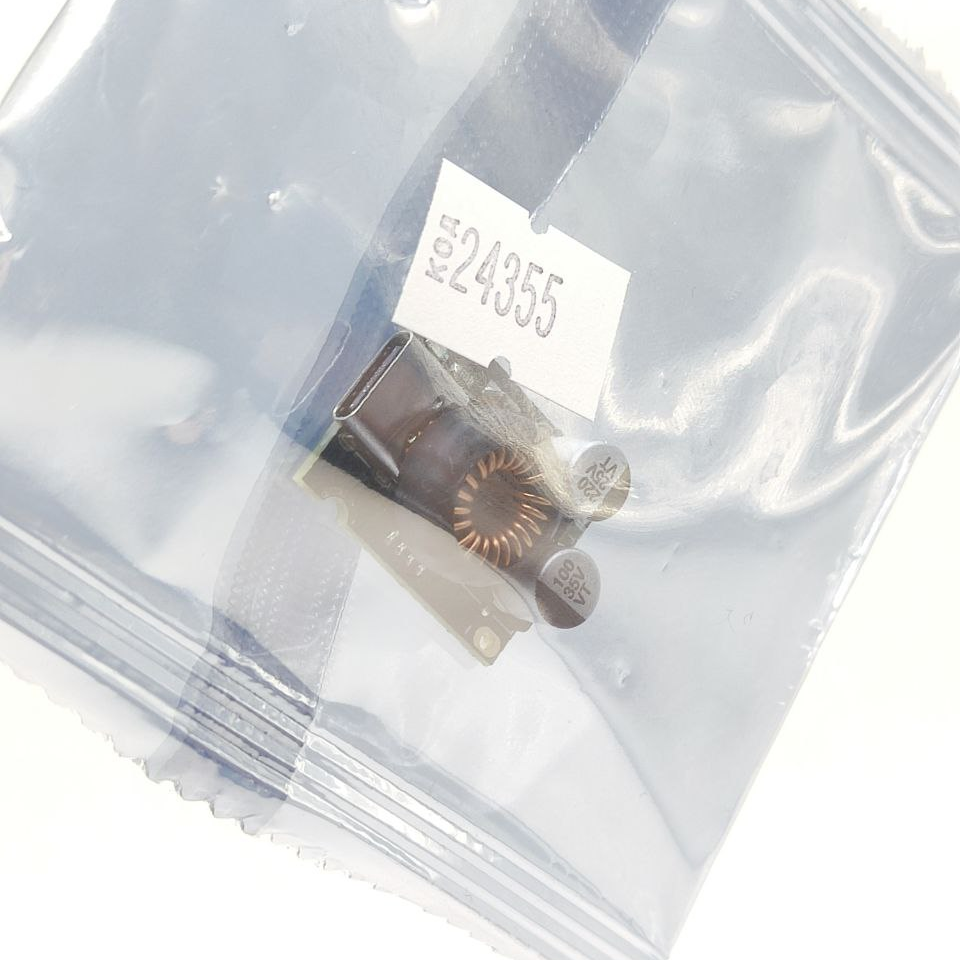

📦 Модуль Mini65W Type-C — 1 шт.

Модуль Mini65W — компактне, універсальне та надійне рішення для реалізації систем швидкої зарядки з підтримкою всіх сучасних протоколів PD / QC / PPS до 65 Вт.
