Модуль швидкої зарядки для Li-ion акумуляторів DC 4.5-9.5V 2S/3S 3.7V

Ціна за 1 шт.

89.00 грн

В
                                                                    наявності 0
                                                                    шт.

пр. Слобожанський 83/3
                                                                            (0 шт).

Оптом і в роздріб

Способи оплати Умови повернення Графік роботи

Товара нема в наявності

Опис

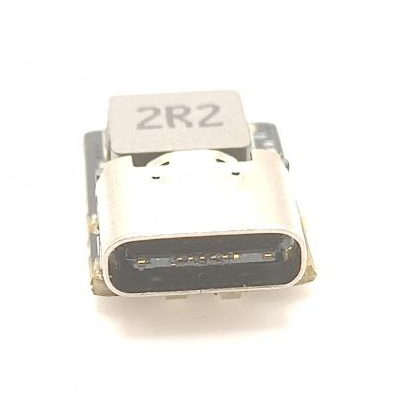

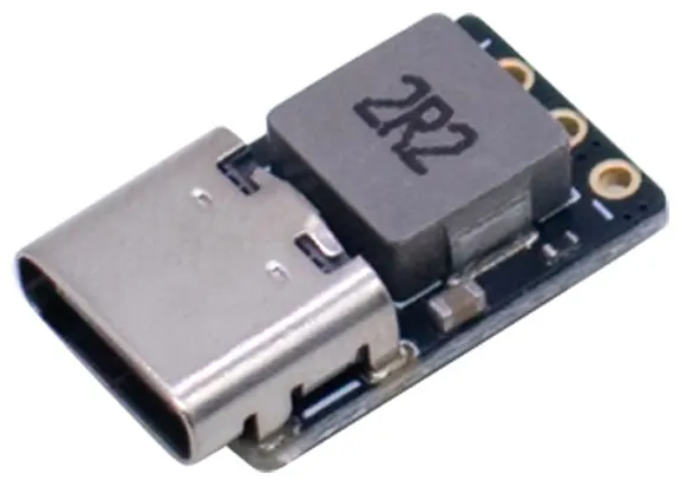

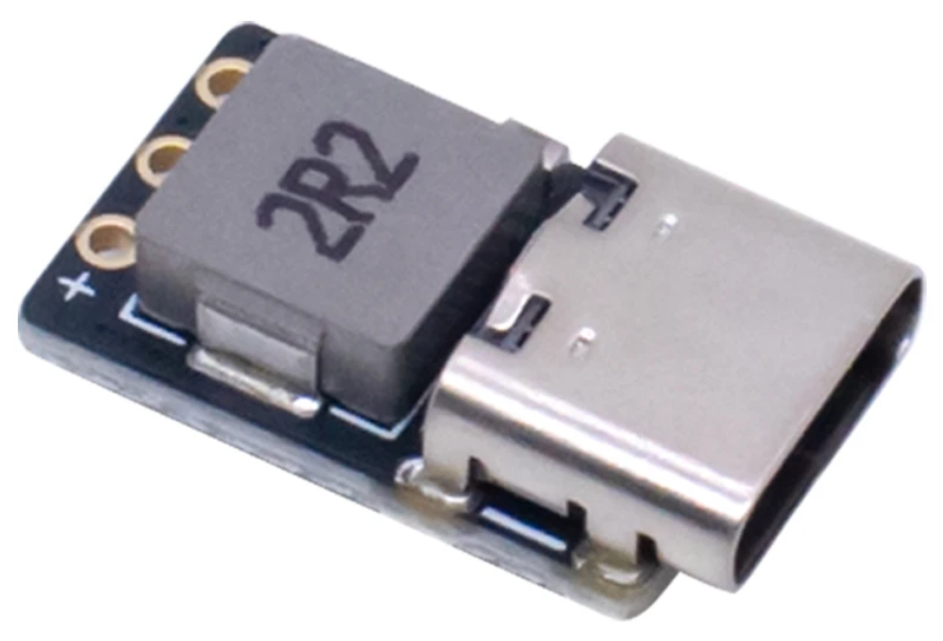

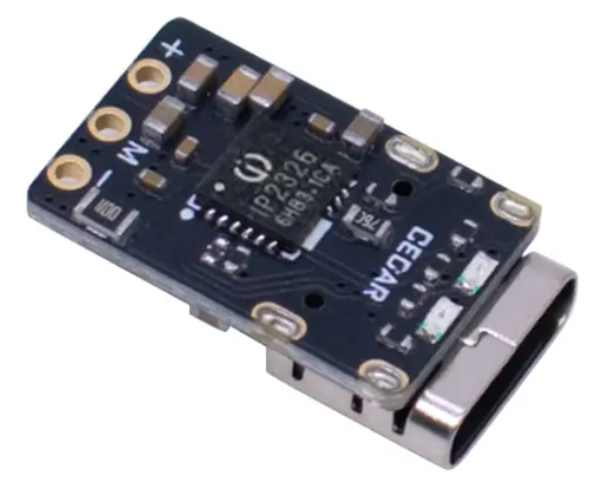

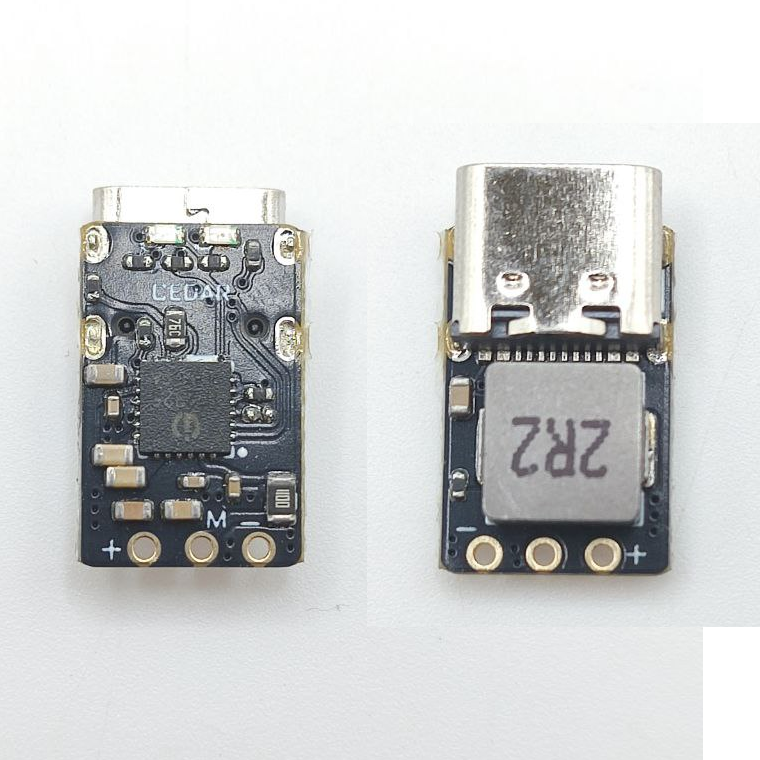

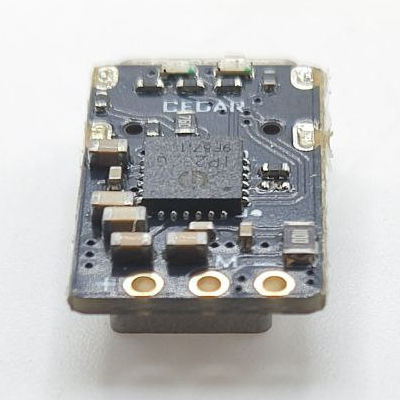

Модуль швидкого заряджання DC 4.5–9.5V для 2S/3S Li-Ion акумуляторів (QC Fast Charging, балансування) USB type-C

Модуль швидкого заряджання призначений для ефективного живлення та зарядки дво- або трьохпослідовних літій-іонних акумуляторів (2S/3S, 3.7V). Завдяки інтегрованому інтелектуальному контролю, модуль автоматично визначає стан батарей, підлаштовує напругу заряджання та забезпечує оптимальну швидкість зарядки в режимі QC Fast Charge. Ідеально підходить для використання в дронах, портативних пристроях, робототехніці, інструментах та системах розумного дому.

Особливості:
🔹 Підтримка швидкого заряджання QC (Quick Charge) з автоматичним визначенням режиму за рівнем напруги батареї.
🔹 Робота з 2 або 3 послідовно з’єднаними літієвими елементами 3.7V.
🔹 Вбудований балансувальний інтерфейс для вирівнювання напруг між осередками.
🔹 Інтелектуальне керування — автоматичний перехід між режимами зарядки 5V, 5.4V, 6V, 7V, 9V залежно від стану батареї.
🔹 Компактний розмір: лише 17.5×10.5×5 мм, маса 1.5 г — ідеально для вбудованих систем.
🔹 Високий рівень безпеки — захист від перевищення напруги, струму та температури.
🔹 Підтримка стабільної роботи в діапазоні температур від -40°C до +85°C.
🔹 Можливість вибору режиму: стандартно активований режим 3S, для 2S необхідно видалити резистор.
🔹 Індикатори живлення та стану зарядки:

Індикатори живлення
- постійне світіння — живлення подано;
- вимкнено — немає живлення;
індикатор зарядки:
- світиться — заряджає,
- згасає — заряд завершено,
- блимає — несправність.

Переваги:
✔ Висока ефективність заряджання (до 18W).
✔ Автоматичне узгодження з QC адаптерами (QC2.0/QC3.0).
✔ Інтегрована система балансування для подовження терміну служби батарей.
✔ Надзвичайно низьке енергоспоживання у черговому режимі.
✔ Підтримка роботи з різними типами літієвих акумуляторів 18650, 21700, полімерних тощо.

Застосування:
✅ Зарядні системи для дронів і роботів.
✅ Мобільні зарядні станції, Power Bank.
✅ Інтелектуальні інструменти та модулі IoT.
✅ Електронні пристрої на базі акумуляторних батарей 2S/3S.

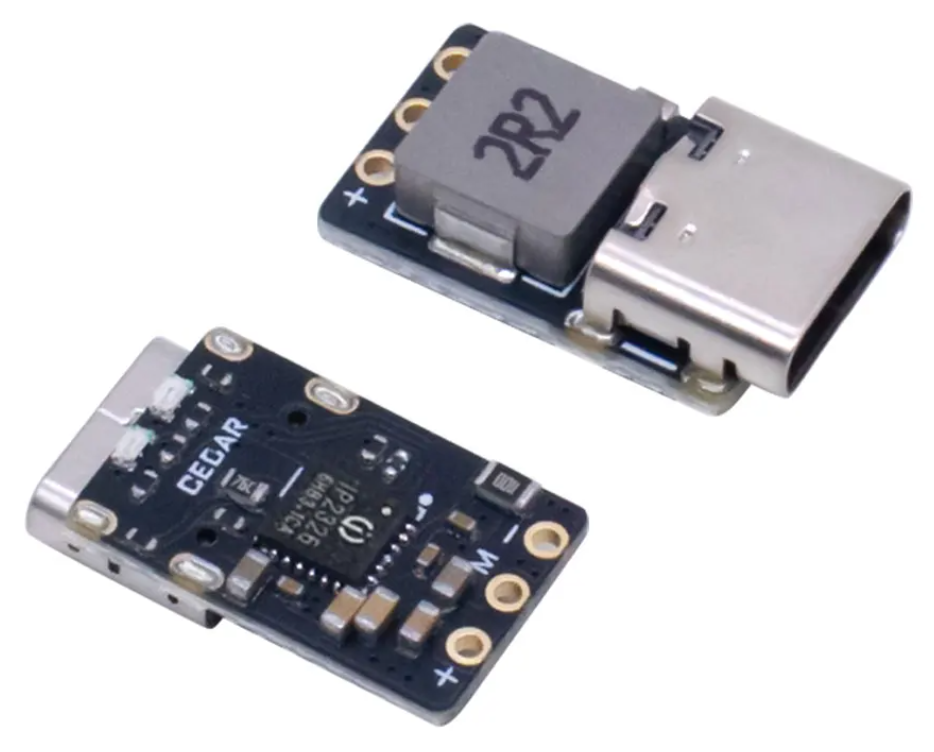

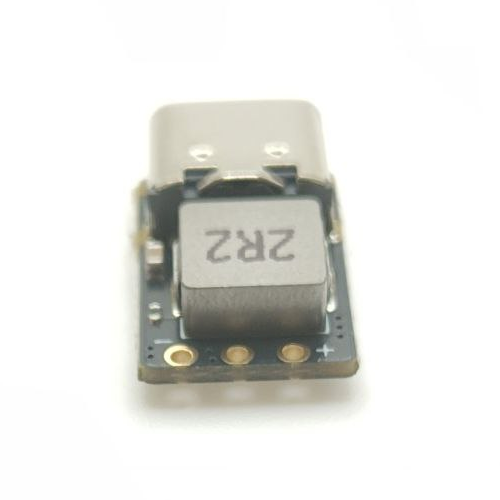

Опис інтерфейсів:
🔸 Input (вхід живлення): 4.5–9.5V DC — подається через роз’єм USB Type-C.
🔸 Output (+/-): вихід до батареї, підключається за схемою 2S або 3S.
🔸 Balanced Interface: інтерфейс балансування між комірками (активний у режимі 2S).
🔸 Power LED: індикатор наявності живлення.
🔸 Charge LED: індикатор процесу заряджання.
🔸 Mode Select (резистор): визначає режим роботи (3S або 2S).

Інструкція до використання:
1️⃣ Підключіть модуль до джерела живлення 5–9V DC.
2️⃣ Під’єднайте батареї відповідно до схеми (2S або 3S).
3️⃣ Для переходу з режиму 3S у 2S — зніміть резистор з місця позначки та замкніть відповідні контакти.
4️⃣ У режимі 2S балансувальний роз’єм можна залишити непідключеним, якщо балансування не потрібне.
5️⃣ Індикатори дозволяють візуально контролювати стан живлення та процес зарядки.

Заходи безпеки:
⚠️ Не використовуйте модуль із джерелами постійного струму без стабілізованої напруги.
⚠️ Не підключайте батареї неправильно — дотримуйтеся полярності.
⚠️ Уникайте коротких замикань на виході.
⚠️ Забезпечте належне охолодження при високих струмах зарядки.

Технічні характеристики:
⚙️ Вхідна напруга: 4.5–9.5V DC
⚙️ Вихідна потужність: до 18W
⚙️ Максимальний струм зарядки: 1.5A
⚙️ Робоча частота підвищення напруги: 500 kHz
⚙️ Робочий діапазон температур: -40°C…+85°C
⚙️ Гранична напруга витримки: 25V

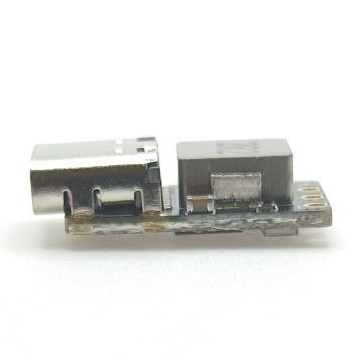

⚙️ Розмір: 17.5×10.5×5 мм
⚙️ Маса: 1.5 г
⚙️ Режими заряджання: QC 5V / 5.4V / 6V / 7V / 9V
⚙️ Балансувальний режим: підтримується для 2S

📝 Примітка: Виробник може змінювати властивості, характеристики, зовнішній вигляд і комплектацію товарів без попереднього повідомлення.

Комплектація:

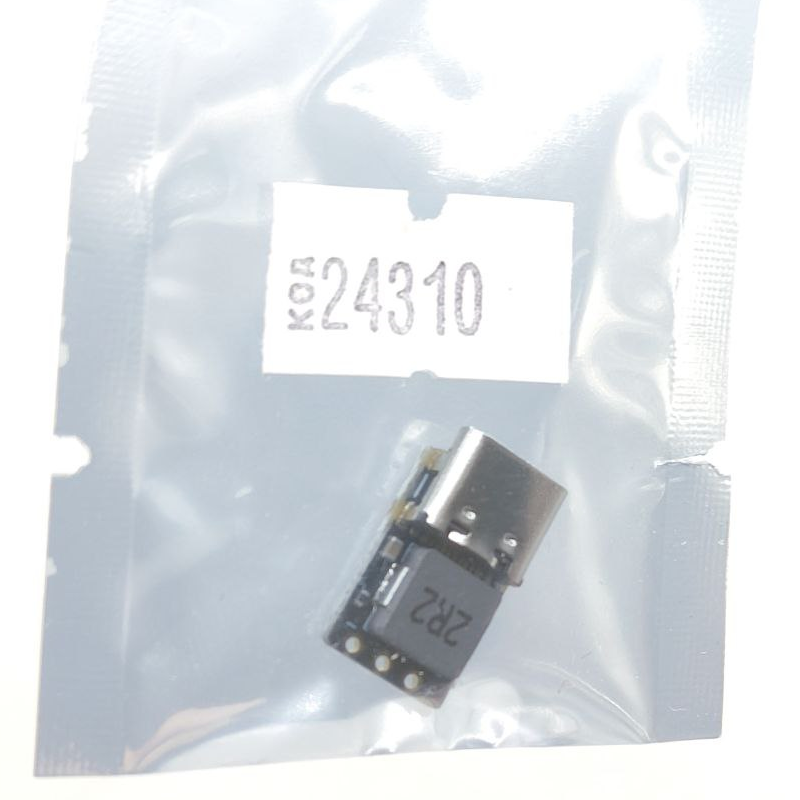

📦 Модуль швидкого заряджання QC 2S/3S — 1 шт.

Компактний та ефективний модуль забезпечує інтелектуальне керування зарядом літієвих батарей із підтримкою QC, балансуванням і захистом, що робить його оптимальним рішенням для автономних енергетичних систем і сучасної портативної електроніки.
